सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-3200-0513 |

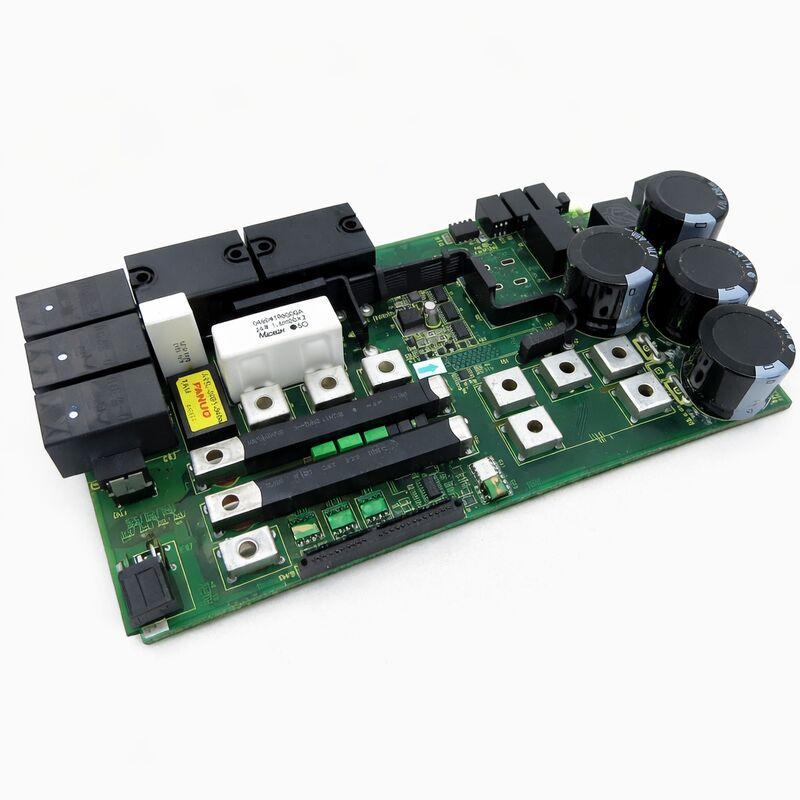

भाग संख्या: A16B-3200-0513
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: पावर पीसीबी / पावर सप्लाई बोर्ड
बोर्ड सीरीज़: A16B-3200
अनुप्रयोग: FANUC सीएनसी नियंत्रक और औद्योगिक स्वचालन प्रणाली
A16B-3200-0513 FANUC की A16B-3200 सीरीज़ का एक पावर प्रिंटेड सर्किट बोर्ड है — नियंत्रक बोर्डों का वह परिवार जो मशीन टूल्स, रोबोट और उत्पादन प्रणालियों की कई पीढ़ियों में FANUC के सीएनसी और औद्योगिक स्वचालन प्लेटफार्मों को रेखांकित करता है।
इस सीरीज़ में पावर बोर्ड नियंत्रक में हर दूसरे बोर्ड पर निर्भर रहने वाले विनियमित डीसी वोल्टेज उत्पन्न करने और वितरित करने के लिए जिम्मेदार होते हैं।
जब पावर बोर्ड ठीक से काम करता है, तो यह अदृश्य होता है — सिस्टम बिना किसी घटना के शुरू होता है, संचालित होता है और बंद हो जाता है। जब यह विफल हो जाता है, तो परिणाम तत्काल होते हैं।
कोई पावर बोर्ड नहीं मतलब कोई नियंत्रक संचालन नहीं, अवधि।
FANUC की A16B-3200 सीरीज़ कार्यात्मक बोर्ड प्रकारों की एक विस्तृत श्रृंखला को कवर करती है: मुख्य सीपीयू बोर्ड, आई/ओ बोर्ड, सर्वो इंटरफ़ेस कार्ड और पावर सप्लाई बोर्ड।
पावर सप्लाई बोर्ड नियंत्रक रैक में एक समर्पित स्लॉट स्थिति पर कब्जा करता है, आने वाली आपूर्ति को सटीक वोल्टेज रेल में परिवर्तित करता है जो नियंत्रक के लॉजिक, मेमोरी, डिस्प्ले और संचार सर्किट की सेवा करते हैं।
सहिष्णुता तंग है। FANUC के औद्योगिक-ग्रेड नियंत्रक डिज़ाइन में वोल्टेज रेल निर्दिष्ट हैं जो नियंत्रक द्वारा सामना किए जाने वाले परिवेशी तापमान और लोड स्थितियों की पूरी श्रृंखला में स्थिर संचालन सुनिश्चित करने के लिए पर्याप्त रूप से विनियमित होते हैं।
A16B-3200-0513 A16B-3200 परिवार के भीतर अपने विशिष्ट नियंत्रक प्लेटफ़ॉर्म की सेवा करता है।
यह उस नियंत्रक में अन्य सभी बोर्डों पर निर्भर पावर इंफ्रास्ट्रक्चर प्रदान करता है, जिससे यह सिस्टम के हार्डवेयर स्टैक में सबसे मूलभूत घटकों में से एक बन जाता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-3200-0513 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | पावर पीसीबी / पावर सप्लाई बोर्ड |
| बोर्ड सीरीज़ | A16B-3200 |
| अनुप्रयोग | FANUC सीएनसी नियंत्रक सिस्टम |
| उत्पत्ति | जापान |
| संचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | गैर-संक्षेपण, ≤75% आरएच |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
FANUC सीएनसी नियंत्रक कार्यात्मक रूप से अलग-अलग बोर्डों का एक रैक-माउंटेड असेंबली है। प्रत्येक बोर्ड एक विशिष्ट भूमिका निभाता है: मुख्य सीपीयू ऑपरेटिंग सॉफ़्टवेयर चलाता है; पीएमसी बोर्ड मशीन लैडर लॉजिक निष्पादित करता है; सर्वो इंटरफ़ेस कार्ड ड्राइव एम्पलीफायरों के साथ संचार करते हैं; मेमोरी मॉड्यूल पैरामीटर और प्रोग्राम डेटा संग्रहीत करते हैं।
इन सभी बोर्डों को संचालित करने के लिए स्थिर, विनियमित डीसी पावर की आवश्यकता होती है। पावर पीसीबी वही प्रदान करता है।
A16B-3200 नियंत्रक आर्किटेक्चर में, पावर बोर्ड आने वाली आपूर्ति प्राप्त करता है — आमतौर पर मशीन के मुख्य पावर कैबिनेट से — और इसे स्विचिंग रेगुलेटर, लीनियर पोस्ट-रेगुलेटर और फ़िल्टरिंग चरणों के माध्यम से नियंत्रक के बैकप्लेन द्वारा वितरित किए जाने वाले कई वोल्टेज रेल में कंडीशन करता है।
प्रत्येक रेल में एक परिभाषित वोल्टेज और एक वर्तमान क्षमता होती है जो उन लोडों से मेल खाती है जिनकी वह सेवा करती है।
पावर बोर्ड में सुरक्षा सर्किट्री भी शामिल है: ओवरवोल्टेज सुरक्षा जो रेल को अतिरिक्त वोल्टेज को डाउनस्ट्रीम बोर्डों को नुकसान पहुंचाने से पहले डिस्कनेक्ट करती है, ओवरकरंट सुरक्षा जो एक रेल पर शॉर्ट सर्किट को दूसरों में फैलने से रोकती है, और सॉफ्ट-स्टार्ट सर्किट्री जो पावर-ऑन पर नियंत्रित अनुक्रम में आपूर्ति वोल्टेज को बढ़ाती है।
पावर बोर्ड के सामने वाले एलईडी संकेतक — नियंत्रक के फ्रंट पैनल के माध्यम से या सीधे बोर्ड पर दिखाई देते हैं — प्रथम-स्तरीय निदान प्रदान करते हैं।
एक आपूर्ति रेल जो सहिष्णुता से बाहर है, संबंधित एलईडी को रोशन करती है। यह तीव्र दृश्य प्रतिक्रिया अक्सर यह निदान करने का प्रारंभिक बिंदु होती है कि नियंत्रक दोष पावर बोर्ड या कहीं और से उत्पन्न होता है या नहीं।
पावर बोर्ड की विफलताएं पहचानने योग्य लक्षण पैटर्न उत्पन्न करती हैं जो उन्हें अन्य नियंत्रक बोर्ड की खराबी से अलग करती हैं।
सबसे पूर्ण विफलता मोड — जहां पावर बोर्ड कुछ भी वितरित नहीं करता है — एक अंधेरे नियंत्रक में परिणत होता है: कोई डिस्प्ले नहीं, कोई एलईडी गतिविधि नहीं, कोई पंखे का संचालन नहीं। मशीन पूरी तरह से निष्क्रिय है।
आंशिक विफलताएं अधिक सामान्य और अधिक नैदानिक हैं।
एक एकल रेल जो कम हो गई है या विफल हो गई है, उस रेल द्वारा संचालित बोर्डों को ठीक से काम करने का कारण बनती है जबकि अन्य रेल पर बोर्ड सामान्य रूप से काम करते हैं।
नियंत्रक आंशिक रूप से प्रारंभ हो सकता है, डिस्प्ले पर कुछ गतिविधि दिखा सकता है, फिर स्टार्टअप अनुक्रम के उस बिंदु पर एक अलार्म के साथ रुक सकता है जहां यह पहली बार विफल रेल को कॉल करता है।
अलार्म को स्टार्टअप चरण तक और फिर उस रेल तक ट्रेस करना जिस पर वह चरण निर्भर करता है, दोष स्रोत के रूप में पावर बोर्ड की पुष्टि करने का एक विश्वसनीय तरीका है।
आयु-संबंधित गिरावट लंबे समय से सेवा में नियंत्रकों में पावर बोर्ड के लिए प्रमुख विफलता तंत्र है। स्विचिंग रेगुलेटर और आउटपुट फ़िल्टर चरणों में इलेक्ट्रोलाइटिक कैपेसिटर वर्षों तक ऊंचे तापमान पर संचालन के कारण कैपेसिटेंस खो देते हैं और ईएसआर प्राप्त करते हैं।
प्रभावित आपूर्ति रेल में रिपल विकसित होता है जो अंततः डाउनस्ट्रीम बोर्डों की इनपुट सहिष्णुता से अधिक हो जाता है। पूर्ण विफलता से पहले, लक्षण रुक-रुक कर होता है — अस्पष्ट रीसेट, पैरामीटर भ्रष्टाचार, या अनियमित व्यवहार जो तापमान-निर्भर होता है और जैसे-जैसे नियंत्रक संचालन में गर्म होता है, बिगड़ता जाता है।
पहले के नियंत्रक पीढ़ियों से FANUC के A16B-3200 सीरीज़ बोर्ड अब उत्पादन में नहीं हैं।
इन बोर्डों के लिए आफ्टरमार्केट आपूर्ति श्रृंखला — decommissioned मशीनों से परीक्षण किए गए अतिरिक्त इकाइयां, बहाल कैपेसिटर और कार्यात्मक परीक्षण के साथ पेशेवर रूप से नवीनीकृत बोर्ड, और विशिष्ट घटक-स्तरीय दोषों के लिए मरम्मत सेवाएं — प्रतिस्थापन के लिए प्राथमिक स्रोत है।
A16B-3200-0513 का प्रतिस्थापन सोर्स करते समय, बोर्ड के स्वयं के लेबल से सटीक भाग संख्या की पुष्टि करें।
A16B-3200 सीरीज़ के भीतर पावर बोर्ड जो प्रत्यय अंक से भिन्न होते हैं, उनमें अलग-अलग वोल्टेज रेल विनिर्देश, कनेक्टर व्यवस्था या पावर रेटिंग हो सकती है। भौतिक समानता संगतता का एक विश्वसनीय संकेतक नहीं है।
Q1: FANUC नियंत्रक चालू होता है लेकिन कुछ मिनटों के संचालन के बाद बंद हो जाता है। शटडाउन से पहले कोई अलार्म कोड प्रदर्शित नहीं होता है। क्या A16B-3200-0513 जिम्मेदार हो सकता है?
गर्म होने की अवधि के बाद थर्मल शटडाउन पावर बोर्ड के स्विचिंग रेगुलेटर चरण में उम्र बढ़ने वाले इलेक्ट्रोलाइटिक कैपेसिटर का एक क्लासिक लक्षण है।
जैसे-जैसे कैपेसिटर पुराने होते जाते हैं, उनका ईएसआर तापमान के साथ बढ़ता जाता है।
जब बोर्ड गर्म होता है, तो ईएसआर वृद्धि आपूर्ति रिपल को उस सीमा से अधिक कर देती है जो ओवरवोल्टेज या अंडरवोल्टेज सुरक्षा को ट्रिगर करती है, जिससे सिस्टम बंद हो जाता है।
सामान्य संचालन की अवधि के बाद इस लक्षण का प्रकट होना पावर बोर्ड को दोष स्रोत के रूप में दृढ़ता से इंगित करता है।
Q2: पावर सर्ज घटना के बाद, नियंत्रक बिल्कुल भी चालू नहीं होता है। आने वाली आपूर्ति को सामान्य पुष्टि किया गया है। क्या पावर बोर्ड क्षतिग्रस्त होने की संभावना है?
पावर सर्ज घटनाएं अक्सर पावर बोर्ड को नुकसान पहुंचाती हैं।
बोर्ड की सुरक्षा प्रतिक्रिया करने से पहले सर्ज वोल्टेज पावर बोर्ड के इनपुट टर्मिनलों पर पहुंचता है।
सबसे कमजोर घटक इनपुट रेक्टिफायर डायोड, इनपुट फिल्टर कैपेसिटर और प्राथमिक स्विचिंग ट्रांजिस्टर हैं।
ये सभी पावर बोर्ड पर स्थित हैं। यदि आने वाली आपूर्ति को सामान्य पुष्टि किया गया है और नियंत्रक जीवन के कोई संकेत नहीं दिखाता है, तो पावर बोर्ड पहला संदिग्ध है। प्रतिस्थापन का आदेश देने से पहले बोर्ड पर किसी भी सुलभ फ्यूज की जांच करें।
Q3: सीएनसी पर एक अक्ष सर्वो अलार्म दिखाता है जबकि अन्य अक्ष सामान्य हैं। A16B-3200-0513 पर सभी पावर एलईडी संकेतक हरे हैं। क्या पावर बोर्ड अभी भी संभवतः दोष में है?
सभी पावर रेल सामान्य दिखाने के साथ एकल-अक्ष सर्वो अलार्म पावर बोर्ड में उत्पन्न होने की संभावना नहीं है।
पावर बोर्ड सभी बोर्डों को एक साथ आपूर्ति करता है — एक विफल रेल कई बोर्डों को प्रभावित करेगी, न कि केवल एक अक्ष को।
एकल-अक्ष अलार्म उस अक्ष के लिए सर्वो एम्पलीफायर, मोटर, फीडबैक केबल, या उस अक्ष के लिए विशिष्ट सर्वो इंटरफ़ेस सर्किट्री की ओर इशारा करते हैं। इस मामले में पावर बोर्ड को एक संभावित कारण के रूप में अलग रखा जा सकता है।
Q4: कार्यक्षमता को बनाए रखने के लिए एक अतिरिक्त A16B-3200-0513 को कैसे संग्रहीत किया जाना चाहिए?
मूल एंटी-स्टैटिक पैकेजिंग में स्टोर करें। स्थिर कमरे का तापमान और कम सापेक्ष आर्द्रता बनाए रखें।
तापमान चक्र से बचें, जो बोर्ड के सरफेस-माउंट घटकों पर सोल्डर जोड़ों पर दबाव डालता है।
यदि बोर्ड कुछ वर्षों से अधिक समय से भंडारण में है, तो उत्पादन मशीन में स्थापित करने से पहले इलेक्ट्रोलाइटिक कैपेसिटर के दृश्य क्षरण के संकेतों — सूजे हुए शीर्ष या इलेक्ट्रोलाइट रिसाव — के लिए निरीक्षण करें।
दीर्घकालिक भंडारण के लिए, इलेक्ट्रोलाइटिक कैपेसिटर का आवधिक सुधार उनके सेवा जीवन को बढ़ाता है।
Q5: एक नवीनीकृत A16B-3200-0513 उपलब्ध है। इस प्रकार के पावर बोर्ड के लिए एक प्रतिष्ठित नवीनीकरण में क्या शामिल होना चाहिए?
एक उचित पावर बोर्ड नवीनीकरण में सभी इलेक्ट्रोलाइटिक कैपेसिटर को मूल विनिर्देश से मेल खाने वाले नए घटकों (या समकक्ष या बेहतर विनिर्देशों पर रेटेड कैपेसिटर के साथ) के साथ बदलना, किसी भी विफल सुरक्षा उपकरणों का निरीक्षण और प्रतिस्थापन, सभी आउटपुट रेल को रेटेड करंट पर मापा जाना, और बोर्ड वोल्टेज सटीकता और रिपल विनिर्देशों को पूरा करता है, यह सत्यापित करना शामिल है।
कॉस्मेटिक सफाई और किसी भी भौतिक क्षति के लिए निरीक्षण एक पूर्ण नवीनीकरण को पूरा करते हैं।
