| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A16B-3200-0521 |

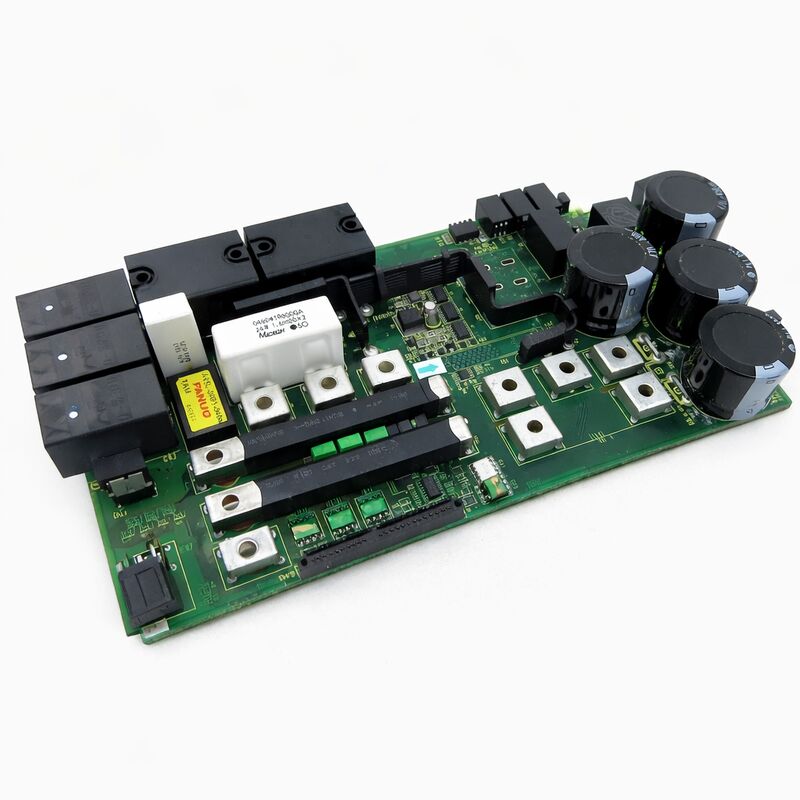

भाग संख्याःA16B-3200-0521
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:स्टैंडअलोन कंट्रोल मुख्य सीपीयू पीसीबी
बोर्ड श्रृंखलाःA16B-3200
विवरण:i-A स्टैंडअलोन कंट्रोल मुख्य सीपीयू पीसीबी
आवेदनःFANUC i-A श्रृंखला के सीएनसी नियंत्रक प्रणाली
नोटःआवश्यक प्रोग्रामिंग ️ सभी मापदंडों और कार्यक्रमों को स्थापना के बाद फिर से लोड किया जाना चाहिए
A16B-3200-0521 FANUC के i-A श्रृंखला सीएनसी नियंत्रकों के लिए स्टैंडअलोन मुख्य सीपीयू पीसीबी है।"स्टैंड अलोन कंट्रोल" पदनाम यह स्वतंत्र मुख्य प्रोसेसर बोर्ड के रूप में पहचानता है ′′ संस्करण है कि एक एकल पर सभी सीएनसी नियंत्रण प्रसंस्करण संभालता है, अपने कार्यों को पूरा करने के लिए एक अलग उप-सीपीयू या माध्यमिक प्रसंस्करण बोर्ड की आवश्यकता के बिना एक स्वतंत्र बोर्ड।
इस बोर्ड से नियंत्रक को अपनी मुख्य प्रक्रियाओं को चलाने के लिए आवश्यक सब कुछ - इंटरपोलेशन, पीएमसी निष्पादन, सर्वो संचार, मेमोरी प्रबंधन और ऑपरेटर इंटरफ़ेस नियंत्रण - उत्पन्न होता है।
FANUC के A16B-3200 श्रृंखला के भीतर, i-A पदनाम इस बोर्ड को FANUC के i-सीरीज सीएनसी प्लेटफार्मों की पहली पीढ़ी में रखता है।
आई-सीरीज ने पूर्ववर्ती बी-सीरीज की तुलना में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व किया है, तेजी से प्रोसेसर, उच्च सटीकता, विस्तारित अक्ष संख्या, अधिक प्रोग्राम स्टोरेज,और मानक सर्वो संचार इंटरफ़ेस के रूप में एफएसएसबी (फाइबर ऑप्टिक सर्वो सीरियल बस) की शुरूआत.
A16B-3200-0521 मुख्य सीपीयू बोर्ड है जिसने स्टैंडअलोन कंट्रोलर कॉन्फ़िगरेशन में इन क्षमताओं को महसूस किया।
"स्वतंत्र" बोर्ड डिजाइन आई-सीरीज़ में दो वास्तुशिल्प दृष्टिकोणों में से एक हैः स्टैंडअलोन (जहां मुख्य सीपीयू बोर्ड एक पूर्ण है,स्वतंत्र इकाई) और एलसीडी-माउंटेड (जहां सीपीयू और डिस्प्ले एकीकृत हैं).
स्टैंडअलोन संस्करण मुख्य सीपीयू बोर्ड को डिस्प्ले यूनिट से स्वतंत्र रूप से बदलने की अनुमति देता है, और एक ही सीपीयू बोर्ड को विभिन्न डिस्प्ले कॉन्फ़िगरेशन के साथ उपयोग करने की अनुमति देता है।
यह लचीलापन एक कारण है कि स्टैंडअलोन बोर्ड बड़ी और अधिक जटिल मशीन उपकरण प्रतिष्ठानों के लिए पसंदीदा विकल्प था।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-3200-0521 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | स्वतंत्र मुख्य सीपीयू पीसीबी |
| बोर्ड श्रृंखला | A16B-3200 |
| विवरण | i-A स्टैंडअलोन कंट्रोल मुख्य सीपीयू |
| आवेदन | FANUC i-A सीरीज के सीएनसी नियंत्रक |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | −20 ️ 70°C |
| आर्द्रता | नॉन कंडेनसिंग, 20~80% आरएच |
| स्थापना के बाद की आवश्यकता | पूर्ण पैरामीटर और कार्यक्रम पुनः लोड करें |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत |
i-A पीढ़ी के FANUC सीएनसी को 1990 के दशक के अंत से लेकर 2000 के दशक के मध्य तक मशीन टूल्स उद्योग में व्यापक रूप से तैनात किया गया था।
इस पीढ़ी ने मशीनिंग केंद्रों, टर्निंग केंद्रों, ग्राइंडरों और बहु-अक्ष उत्पादन मशीनों की एक बड़ी आबादी को संचालित किया जो आज भी उत्पादक सेवा में हैं।
आई-ए मुख्य सीपीयू बोर्ड नियंत्रक का कोर होता है, यदि यह ठीक से काम नहीं करता है, तो मशीन काम नहीं करती है।
A16B-3200-0521 में प्रयुक्त स्टैंडअलोन कॉन्फ़िगरेशन मुख्य CPU बोर्ड को नियंत्रक रैक में रखता है, जो F-BUS बैकप्लेन से जुड़ा हुआ है।
बैकप्लेन रैक में सभी बोर्डों को बिजली और संचार वितरित करता है ∙ सर्वो इंटरफेस कार्ड, मेमोरी मॉड्यूल, पीएमसी बोर्ड, आई/ओ कार्ड और ग्राफिक्स मॉड्यूल सभी इस साझा बस में प्लग करते हैं।A16B-3200-0521 इस बस पर मास्टर है.
यह पावर-ऑन पर बस को प्रारंभ करता है, यह निर्धारित करता है कि कौन से बोर्ड मौजूद हैं, और उनके बीच संचार बैंडविड्थ आवंटित करता है।
एफएसएसबी मुख्य सीपीयू बोर्ड के सर्वो प्रसंस्करण को फाइबर ऑप्टिक केबल के माध्यम से सर्वो एम्पलीफायर मॉड्यूल से जोड़ता है।
यह उच्च-गति ऑप्टिकल इंटरफेस सर्वो स्थिति कमांड प्रदान करता है और उच्च अद्यतन दरों पर मोटर एन्कोडर फीडबैक प्राप्त करता है जो सटीक बहु-अक्ष मशीनिंग की मांग करता है।
A16B-3200-0521 में FSSB इंटरफेस सर्किट्री है जो इस उच्च गति वाले सर्वो संचार को संभव बनाती है।
स्टैंडअलोन बोर्ड और एलसीडी-माउंटेड बोर्ड एक ही आई-ए सीएनसी प्लेटफार्मों की सेवा करते हैं लेकिन डिस्प्ले के साथ उनके भौतिक एकीकरण में भिन्न होते हैं।
एक एलसीडी-माउंटेड मुख्य सीपीयू बोर्ड डिस्प्ले पैनल के पीछे स्थित है, जो सीधे डिस्प्ले इलेक्ट्रॉनिक्स से जुड़ा हुआ है।
डिस्प्ले और सीपीयू अनिवार्य रूप से एक असेंबली हैं. यदि कोई भी घटक विफल हो जाता है, तो पूरे असेंबली को देखभाल की आवश्यकता हो सकती है.
A16B-3200-0521 स्टैंडअलोन बोर्ड कंट्रोलर रैक में स्थित है, जो डिस्प्ले से अलग है।
एक अलग डिस्प्ले इंटरफेस बोर्ड और केबल सीपीयू के डिस्प्ले आउटपुट को पैनल से जोड़ता है।
इस भौतिक पृथक्करण के रखरखाव के फायदे हैं ∙ डिस्प्ले की खराबी से सीपीयू बोर्ड प्रभावित नहीं होता है, और सीपीयू बोर्ड की खराबी के लिए डिस्प्ले को अलग करने की आवश्यकता नहीं होती है।
ऐसे यंत्रों के लिए जहां नियंत्रक रैक यंत्र संचालक की स्थिति से दूर स्थित हो ∙ अलग-अलग विद्युत अलमारियों में पैनल-माउंटेड यंत्रों के लिए,या दूरस्थ सीएनसी इकाइयों के साथ मशीनों ️ स्टैंडअलोन वास्तुकला की लचीलापन भौतिक व्यवस्था में विशेष रूप से उपयोगी है.
A16B-3200-0521 के बारे में सबसे महत्वपूर्ण परिचालन तथ्य प्रतिस्थापन के बाद प्रोग्रामिंग की आवश्यकता है। जब बोर्ड नया स्थापित या नवीनीकृत है,इसके FROM में i-A श्रृंखला के लिए सीएनसी ऑपरेटिंग सॉफ्टवेयर है लेकिन FROM अपनी फैक्टरी डिफ़ॉल्ट स्थिति पर है.
मशीन-विशिष्ट विन्यास लोड नहीं किया गया है।
इस बोर्ड को चलाने वाली प्रत्येक मशीन के पास एक अद्वितीय पैरामीटर सेट होता हैः अक्ष आंदोलन सीमाएं, सर्वो लाभ सेटिंग्स, धुरी विन्यास, पीएमसी टाइमर और काउंटर मान, पिच त्रुटि मुआवजा तालिकाएं,और कार्यात्मक मापदंडों का पूरा सेट जो नियंत्रक को नियंत्रित मशीन से मेल खाते हैं.
ये सभी बोर्ड पर SRAM में रहते हैं, एक बैटरी द्वारा समर्थित। जब एक नया बोर्ड स्थापित किया जाता है, तो SRAM रिक्त हो जाता है।
इससे बोर्ड की प्रतिस्थापन से पहले बैकअप की स्थिति अत्यंत महत्वपूर्ण हो जाती है।
मूल बोर्ड को हटाने से पहले, सीएनसी के डेटा आई / ओ फ़ंक्शन के माध्यम से एक पूर्ण बैकअप सीएनसी मापदंडों, पीएमसी मापदंडों, पीएमसी सीढ़ी कार्यक्रम, पिच त्रुटि मुआवजा,और सभी संग्रहीत भाग कार्यक्रम.
इस बैकअप के साथ, स्थापना के बाद डेटा पुनर्स्थापना एक परिभाषित, व्यवस्थित प्रक्रिया है।
इसके बिना, दस्तावेज से मशीन के पैरामीटर सेट का पुनर्निर्माण एक लंबी और त्रुटि-प्रवण प्रक्रिया है।
प्रश्न 1: आई-ए सीएनसी पावर-ऑन पर सिस्टम अलार्म दिखाता है जो एक ROM या FROM त्रुटि को संदर्भित करता है। क्या A16B-3200-0521 कारण है?
आरंभ के समय FROM त्रुटि अलार्म सीएनसी ऑपरेटिंग सॉफ्टवेयर युक्त FROM मॉड्यूल को पढ़ने में विफलता का संकेत देता है।
FROM मॉड्यूल A16B-3200-0521 पर एक प्लग-इन घटक है। मुख्य बोर्ड विफल हो गया है निष्कर्ष निकालने से पहले, जांचें कि क्या FROM मॉड्यूल अपने सॉकेट में सही ढंग से बैठा है।
एक आंशिक रूप से बैठे FROM मॉड्यूल FROM रीड त्रुटियों का उत्पादन करता है जो बोर्ड विफलता के समान दिखाई देते हैं।
FROM मॉड्यूल को फिर से सेट करें और पुनः प्रयास करें. यदि त्रुटि मॉड्यूल के सही तरीके से बैठे होने के साथ बनी रहती है, तो FROM मॉड्यूल स्वयं दोषपूर्ण हो सकता है
प्रश्न 2: एक मशीन को 18 महीने तक भंडारण में रखने के बाद, आई-ए नियंत्रक बिजली चक्रों के माध्यम से अपने मापदंडों को बनाए रखने में विफल रहता है। क्या यह बोर्ड है?
विस्तारित भंडारण के बाद पैरामीटर प्रतिधारण की विफलता लगभग हमेशा बैटरी की थकान की समस्या होती है, बोर्ड की विफलता नहीं।
A16B-3200-0521 पर SRAM बैटरी का परिमित सेवा जीवन है।
18 महीने के बाद जब मशीन चालू नहीं होती, तो बैटरी SRAM रिटेन्शन थ्रेशोल्ड से कम हो सकती है।
बैटरी को बदलें, फिर बैकअप से पैरामीटर को बहाल करें।
यदि बैटरी को बदलने और पैरामीटर को बहाल करने के बाद समस्या बनी रहती है तो बोर्ड की गलती नहीं है।
Q3: सीएनसी ठीक से चल रहा है लेकिन कभी-कभी सीपीयू और ऑपरेटर पैनल के बीच संचार त्रुटि प्रदर्शित करता है, फिर ठीक हो जाता है। यह A16B-3200-0521 के बारे में क्या सुझाव देता है?
सीपीयू-टू-पैनल कम्युनिकेशन त्रुटियां जो स्वयं-पुनर्प्राप्त होती हैं, एक विफल सीपीयू बोर्ड के बजाय स्टैंडअलोन सीपीयू बोर्ड और ऑपरेटर पैनल इंटरफ़ेस के बीच कनेक्टर या केबल समस्या का सुझाव देती हैं।
प्रदर्शन संचार पथ में केबल और कनेक्टर्स का निरीक्षण करें। कनेक्टर्स के संपर्क साफ करें।
जांचें कि सभी कनेक्टर पूरी तरह से बैठे हैं और कोई पिन क्षतिग्रस्त नहीं है।
कनेक्टिविटी समस्या के कारण होने वाली अंतराल त्रुटियों को तब तक बोर्ड के लिए जिम्मेदार नहीं ठहराया जाना चाहिए जब तक कि कनेक्शन पथों की पुष्टि नहीं हो जाती।
Q4: एक प्रतिस्थापन A16B-3200-0521 को "पुनर्निर्मित" के रूप में वर्णित किया गया है। एक मुख्य सीपीयू बोर्ड का उचित नवीनीकरण क्या शामिल है?
एक उचित मुख्य सीपीयू बोर्ड नवीनीकरण सेवा जीवन के दौरान विफल होने की सबसे अधिक संभावना वाले घटकों को संबोधित करता हैः सही विनिर्देश की एक नई सेल के साथ एसआरएएम बैकअप बैटरी की प्रतिस्थापन;बोर्ड पर सभी इलेक्ट्रोलाइटिक कैपेसिटरों का निरीक्षण गिरावट के लिएकनेक्टर संपर्कों की सफाई और पूर्ण आई-ए सीएनसी प्रणाली में कार्यात्मक परीक्षण जिसमें बूट अनुक्रम सत्यापन, पैरामीटर भार और प्रतिधारण और एफएसएसबी के माध्यम से सर्वो संचार शामिल हैं।
एक नवीनीकृत बोर्ड के साथ एक दस्तावेजी वारंटी होनी चाहिए जो एक निश्चित अवधि के लिए बोर्ड की कार्यक्षमता को कवर करती है।
Q5: i-A नियंत्रक में कई बोर्ड एक ही उत्पादन अवधि के हैं। क्या A16B-3200-0521 को विफल होने से पहले सक्रिय रूप से बदलने के लायक है, इसकी उम्र को देखते हुए?
सक्रिय प्रतिस्थापन एक उचित रणनीति है यदि मशीन उत्पादन-महत्वपूर्ण है और बोर्ड की विफलता महत्वपूर्ण डाउनटाइम का कारण बनती है।
हालाँकि, A16B-3200-0521 का मुख्य सीपीयू एक अपेक्षाकृत मजबूत ठोस-राज्य घटक हैसंधारित्र गिरावट) पूर्ण बोर्ड प्रतिस्थापन के बिना सेवा योग्य हैं.
वार्षिक बैटरी प्रतिस्थापन और बोर्ड के कैपेसिटरों का आवधिक दृश्य निरीक्षण सेवा जीवन को काफी बढ़ा सकता है।
साइट पर रखे गए एक परीक्षण किए गए स्पेयर A16B-3200-0521 एक नियोजित सक्रिय प्रतिस्थापन को बाधित किए बिना विफलता के खिलाफ बीमा प्रदान करता है।
