| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-3200-0522 |

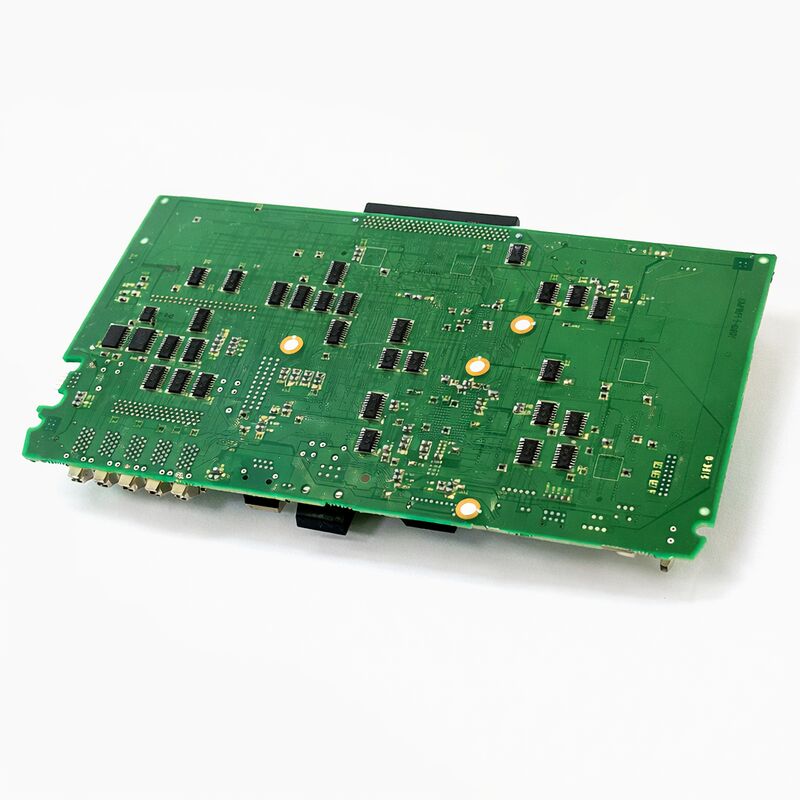

दFANUC A16B-3200-0522A16B-3200 मुख्य CPU PCB परिवार से संबंधित है जो FANUC सीएनसी नियंत्रकों की i-सीरीज "A" पीढ़ी की सेवा करता है ′′ "i" पदनाम धारण करने वाली पहली पीढ़ी,जिसे FANUC ने अपने उच्च प्रदर्शन वाले, पूर्ववर्ती अक्षर-श्रृंखला (ए, बी, सी) पीढ़ियों के ओपन-आर्किटेक्चर सक्षम नियंत्रक।
"i" सीएनसी पीढ़ी विस्तारित इंटरपोलेशन क्षमताओं, FSSB सर्वो संचार, एकीकृत ग्राफिक्स के साथ आया,और एक नेटवर्क तैयार वास्तुकला जो अगले दशक के माध्यम से FANUC सीएनसी डिजाइन के लिए पैटर्न सेट.
बोर्ड के आधिकारिक विवरण में "स्टैंड-अलोन" पदनाम नियंत्रक के भौतिक विन्यास की पहचान करता है।
FANUC की i-सीरीज़ में, एक ही सीएनसी पीढ़ी को दो भौतिक विन्यासों में पेश किया गया था: एलसीडी-माउंट प्रकार,जहां सीएनसी प्रोसेसर बोर्ड सीधे ऑपरेटर पैनल के एलसीडी स्क्रीन के पीछे एक कॉम्पैक्ट एकीकृत इकाई में माउंट किए जाते हैं; और स्टैंडअलोन प्रकार, जहां सीएनसी प्रोसेसर एक अलग एलसीडी/एमडीआई डिस्प्ले यूनिट से जुड़ा एक अलग रैक या कैबिनेट पर कब्जा कर लेता है।
स्टैंडअलोन कॉन्फ़िगरेशन का प्रयोग तब किया जाता है जब कंट्रोल यूनिट को ऑपरेटर पैनल से दूर एक स्थान पर लगाया जाना चाहिए।जब आवश्यक I/O संख्या या विकल्प कार्ड संख्या LCD पैनल के पीछे फिट होने से अधिक हो, या जब मशीन के डिजाइन में नियंत्रण इलेक्ट्रॉनिक्स को ऑपरेटर स्टेशन से अलग कैबिनेट में रखा गया है।
A16B-3200-0522 स्टैंड-अलोन यूनिट में मास्टर बोर्ड है, जो स्टैंड-अलोन रैक में अन्य सभी बोर्डों के माध्यम से संवाद करता है, और जो सभी सीएनसी नियंत्रण कार्यों को संसाधित करता है।
ऑपरेटर पैनल के साथ इसका संबंध स्टैंड-अलोन यूनिट के डिस्प्ले इंटरफेस से अलग एलसीडी/एमडीआई पैनल के लिए कनेक्शन केबल के माध्यम से है, न कि सीधे मैकेनिकल बैक-टू-पैनल माउंटिंग के माध्यम से।
| पैरामीटर | मूल्य |
|---|---|
| सीएनसी जनरेशन | आई-सीरीज़ मॉडल ए (आई-ए) |
| विन्यास | स्टैंडअलोन नियंत्रक |
| श्रृंखला | A16B-3200 |
| कार्य | मुख्य सीपीयू / मास्टर बोर्ड |
| आवश्यक डेटा | पैरामीटर और कार्यक्रमों को बदलने के बाद फिर से लोड किया जाना चाहिए |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
FANUC i-series "A" पदनाम FANUC के i-series CNC प्लेटफॉर्म की पहली पीढ़ी की पहचान करता है, जो 1990 के दशक के अंत से दिखाई दिया।
आई-ए पीढ़ी ने कई क्षमताएं प्रदान कीं जो पिछली सी-सीरीज़ में नहीं थींः एफएसएसबी ऑप्टिकल फाइबर सर्वो संचार (एनालॉग ±10 वी और पहले के डिजिटल इंटरफेस की जगह),उच्च संकल्प एन्कोडर प्रसंस्करण, जटिल कार्यक्रमों के तेजी से निष्पादन के लिए बेहतर ब्लॉक प्रसंस्करण दरें, और एक डिस्प्ले आर्किटेक्चर जो ऑपरेटर पैनल स्क्रीन पर ग्राफिकल टूलपथ सिमुलेशन का समर्थन करता है।
रखरखाव इंजीनियरों के लिए, i-A पीढ़ी उन मशीनों का एक पर्याप्त स्थापित आधार है जो 2000 के दशक की शुरुआत से मध्य में बनाई गई थीं और आज भी काम कर रही हैं।
ऑटोमोबाइल आपूर्तिकर्ताओं, एयरोस्पेस घटकों के निर्माताओं और सामान्य परिशुद्धता मशीनिंग कंपनियों ने सीएनसी टर्न, मशीनिंग केंद्रों,और i-A नियंत्रकों पर पीसने की मशीनें.
इन मशीनों में अच्छी तरह से स्थापित रखरखाव के पैटर्न हैं, बोर्ड जो आमतौर पर 15 से 20 साल की सेवा के बाद विफल हो जाते हैं, कई मशीनों में समान हैं,A16B-3200-0522 को FANUC स्पेयर पार्ट्स बाजार में नियमित मांग वाला आइटम बनाना.
विशेष रूप से, स्टैंड-अलोन कॉन्फ़िगरेशन को मशीन टूल्स निर्माताओं द्वारा पसंद किया गया था जिन्हें ऑपरेटर स्टेशन से स्वतंत्र रूप से सीएनसी नियंत्रण इकाई को माउंट करने के लिए लचीलेपन की आवश्यकता थी।
इसमें बड़े फर्श खड़े मशीनिंग केंद्र शामिल हैं जहां ऑपरेटर कंसोल एक स्विंग आर्म पर स्थित है, पैलेट चेंजर्स वाले क्षैतिज मशीनिंग केंद्र जहां ऑपरेटर पैनल एक अलग पोस्ट पर स्थित है,और मशीनों जहां विद्युत कैबिनेट गर्मी यह प्रदर्शन के पीछे सीएनसी प्रोसेसर माउंट करने के लिए अव्यावहारिक बनाता है.
A16B-3200-0522 के साथ इस्तेमाल स्टैंडअलोन सीएनसी विन्यास में, नियंत्रक चेसिस में मुख्य सीपीयू बोर्ड, I/O बोर्ड, सर्वो इंटरफेस कार्ड, बिजली की आपूर्ति,और रैक संरचना में किसी भी विकल्प बोर्डयह रैक ऑपरेटर के एलसीडी/एमडीआई डिस्प्ले यूनिट से भौतिक रूप से अलग है।
एक केबल बंडल दो इकाइयों को जोड़ता है जो डिस्प्ले डेटा को स्क्रीन पर ले जाते हैं और कीबोर्ड से MDI कुंजीपटल को वापस नियंत्रक तक ले जाते हैं।
A16B-3200-0522 रैक के मास्टर के रूप में कार्य करता हैः यह सीएनसी सॉफ्टवेयर निष्पादित करता है, एफएसएसबी के माध्यम से सर्वो लूप का प्रबंधन करता है, पीएमसी सीढ़ी चलाता है, और रिमोट एलसीडी पैनल पर डिस्प्ले डेटा ड्राइव करता है।
स्टैंड-अलोन चेसिस डिजाइन एलसीडी-माउंट कॉन्फ़िगरेशन की तुलना में अधिक विकल्प स्लॉट की अनुमति देता है, यह उन मशीनों के लिए महत्वपूर्ण है जिन्हें कई आई/ओ बोर्ड, अतिरिक्त संचार कार्ड (ईथरनेट, सीरियल),या विस्तारित सर्वो क्षमता है कि एक एलसीडी पैनल के पीछे अंतरिक्ष भर जाएगा.
A16B-3200-0522 को बदलने पर, प्रतिस्थापन बोर्ड को विशिष्ट मशीन में स्थापित सॉफ्टवेयर संस्करण और हार्डवेयर संशोधन से मेल खाना चाहिए।विभिन्न सॉफ्टवेयर संस्करण विभिन्न सीएनसी श्रृंखलाओं (16i-A बहु अक्ष मशीनिंग केंद्रों के लिए) का समर्थन करते हैं, 18i-A बहु-पथ क्षमता वाले मोड़ केंद्रों के लिए, 21i-A सरल विन्यास के लिए) ।
सॉफ्टवेयर संस्करण यह निर्धारित करता है कि जब बोर्ड चालू होता है तो वह क्या करेगा और यह मशीन के मूल विन्यास से मेल खाना चाहिए।
सभी A16B-3200 श्रृंखला बोर्ड प्रतिस्थापन एक ही मौलिक आवश्यकता साझा करते हैंः प्रतिस्थापन बोर्ड खाली या कारखाने के डिफ़ॉल्ट मेमोरी के साथ आता है,और सभी मशीन-विशिष्ट डेटा बैकअप से बहाल किया जाना चाहिए.
बोर्ड की प्रतिस्थापन के बाद चालू करने का क्रम इस क्रम का अनुसरण करता हैः
सबसे पहले, बिजली आपूर्ति वोल्टेज की पुष्टि करें सही हैं - एक विशिष्टता के बाहर वोल्टेज बूट के दौरान नए बोर्ड को नुकसान पहुंचा सकता है, जो समस्या को हल करने के बजाय जटिल हो जाएगा।
दूसरा, सीएनसी सिस्टम सॉफ्टवेयर (FROM सामग्री) लोड करें यदि प्रतिस्थापन बोर्ड में पहले से ही सही सॉफ्टवेयर संस्करण स्थापित नहीं है।
यह मेमोरी कार्ड या सिस्टम की अंतर्निहित क्षमता से लोड किया जाता है।
तीसरा, पूर्व प्रतिस्थापन बैकअप से सभी सीएनसी मापदंडों लोड करें। यह किसी भी अक्ष आंदोलन का प्रयास किया जा रहा है से पहले पूरा किया जाना चाहिएधुरी विन्यासगलत मापदंडों के साथ चलती धुरी मशीन क्षति का कारण बन सकती है।
चौथा, पीएमसी सीढ़ी कार्यक्रम और पीएमसी मापदंडों को लोड करें।
यह मशीन-विशिष्ट तर्क को बहाल करता है जो अक्ष गति को छोड़कर सभी कार्यों को नियंत्रित करता है।
पांचवां, बैकअप से भाग कार्यक्रम और उपकरण डेटा लोड करें।
मशीन को मूल स्थिति में लौटाएं और उत्पादन में छोड़ने से पहले परीक्षण कट या माप के साथ अक्ष सटीकता की पुष्टि करें।
प्रश्न 1: मुख्य बोर्ड स्तर पर एलसीडी-माउंट कॉन्फ़िगरेशन से स्टैंड-अलोन कॉन्फ़िगरेशन को क्या अलग करता है?
मुख्य बोर्ड स्वयं एक ही सीएनसी पीढ़ी के लिए दोनों विन्यासों में एक ही हार्डवेयर है ️ अंतर चेसिस और बैकप्लेन डिजाइन में है।
एलसीडी-माउंट कॉन्फ़िगरेशन एक कॉम्पैक्ट बैकप्लेन का उपयोग करता है जो सीधे डिस्प्ले पैनल के पीछे माउंट होता है; स्टैंड-अलोन कॉन्फ़िगरेशन विकल्प बोर्डों के लिए अधिक स्लॉट के साथ एक गहरी रैक बैकप्लेन का उपयोग करता है।A16B-3200-0522 स्टैंडअलोन चेसिस संस्करण में इस्तेमाल किया मुख्य बोर्ड है.
एलसीडी-माउंट चेसिस में एक स्टैंड-अलोन मुख्य बोर्ड की स्थापना (या इसके विपरीत) चेसिस के पूर्ण प्रतिस्थापन के बिना यांत्रिक और विद्युत रूप से असंगत है।
प्रश्न 2: मशीन समय-समय पर काम कर रही थी ∙ कुछ शिफ्टों में यह पूरी तरह से चल रही थी, अन्य शिफ्टों में यह यादृच्छिक अलार्म दिखा रही थी। क्या मुख्य बोर्ड इसका संभावित कारण है?
Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, बजाय एकीकृत सर्किट के स्वयं के.
ये "ठंडे जोड़ों" के दोष कमरे के तापमान पर बोर्ड होने पर अच्छी तरह से चलते हैं, थर्मल विस्तार के रूप में प्रतिरोध विकसित करते हैं जो जोड़ों पर तनाव डालते हैं, और मशीन ठंडा होने पर अस्थायी रूप से स्पष्ट हो सकते हैं।कभी-कभी ठंडे जोड़ों के साथ एक बोर्ड को प्रभावित सोल्डर जोड़ों को फिर से प्रवाह या प्रतिस्थापित करके घटक स्तर पर मरम्मत की जा सकती है, बजाय एक पूर्ण बोर्ड प्रतिस्थापन की आवश्यकता है।
एक विशेषज्ञ FANUC मरम्मत केंद्र इसका आकलन कर सकता है।
प्रश्न 3: क्या A16B-3200-0522 16i-A और 18i-A सीएनसी श्रृंखला दोनों के साथ काम कर सकता है, या यह श्रृंखला विशिष्ट है?
A16B-3200-05xx समूह (i-A स्टैंड-अलोन श्रृंखला) के भीतर, विभिन्न भाग संख्या प्रत्यय आमतौर पर विभिन्न सीएनसी श्रृंखला विन्यासों से जुड़े बोर्डों को इंगित करते हैं, उदाहरण के लिए,-0521 और -0522 i-A पीढ़ी के विभिन्न विशिष्ट उप-रूपों को सेवा दे सकते हैं.
बोर्ड के FROM क्षेत्र में स्थापित सॉफ्टवेयर यह निर्धारित करता है कि यह किस सीएनसी श्रृंखला को चलाता है। बोर्ड हार्डवेयर परिवार के लिए आम है, लेकिन सॉफ्टवेयर संस्करण मूल स्थापित प्रणाली से मेल खाना चाहिए.
गलत सॉफ़्टवेयर संस्करण के साथ एक बोर्ड को स्थापित करने के परिणामस्वरूप एक गलत पैरामीटर संरचना और संभावित असंगत सर्वो और धुरी विन्यास होता है।
प्रश्न 4: बोर्ड को बदलने और सभी मापदंडों को लोड करने के बाद, धुरी गति आदेशों का जवाब नहीं देगा। क्या जाँच की जानी चाहिए?
पैरामीटर रीलोड के बाद धुरी की विफलता लगभग हमेशा नए बोर्ड के साथ हार्डवेयर की खराबी के बजाय पैरामीटर समस्या होती है।
आम कारणों में शामिल हैंः धुरी प्रकार पैरामीटर (सीरियल बनाम एनालॉग) गलत सेट है; धुरी सीरियल नंबर पैरामीटर एम्पलीफायर से मेल नहीं खाता;या गति आदेश आउटपुट प्रारूप जुड़ा एम्पलीफायर के लिए गलत है.
मूल मशीन प्रलेखन के साथ धुरी से संबंधित मापदंडों की जाँच करें ️ विशेष रूप से धुरी के प्रकार का चयन, धुरी एम्पलीफायर मॉडल पैरामीटर, और कमांड आउटपुट रेंज।
यदि बोर्ड की विफलता से पहले धुरी काम कर रही थी और उसी मशीन के बैकअप से पैरामीटर सही ढंग से लोड किए गए हैं, तो इन समस्याओं को तब तक उत्पन्न नहीं होना चाहिए जब तक कि बैकअप अधूरा न हो।
Q5: बोर्ड पर संशोधन चिह्न हैं (उदाहरण के लिए, /02A, /03A). क्या प्रतिस्थापन के सोर्सिंग के दौरान संशोधन प्रत्यय मायने रखता है?
PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, विनिर्माण समस्याओं को ठीक करें, या घटक प्रतिस्थापन को समायोजित करें।
अधिकतर मामलों में, बाद के संशोधन पूर्ववर्ती संस्करणों के साथ पीछे की ओर संगत होते हैं और उन्हें प्रतिस्थापन के रूप में इस्तेमाल किया जा सकता है।
हालाँकि, बहुत शुरुआती संशोधनों और बहुत बाद के संशोधनों में कभी-कभी सॉफ्टवेयर संगतता की आवश्यकताएं भिन्न हो सकती हैं।मूल रूप से स्थापित किया गया था की तुलना में बराबर या बाद में एक संशोधन पसंद करते हैं.
यदि संशोधन अज्ञात है, तो प्रतिस्थापन भेजने से पहले एक प्रतिष्ठित FANUC विशेषज्ञ संगतता की पुष्टि कर सकता है।
