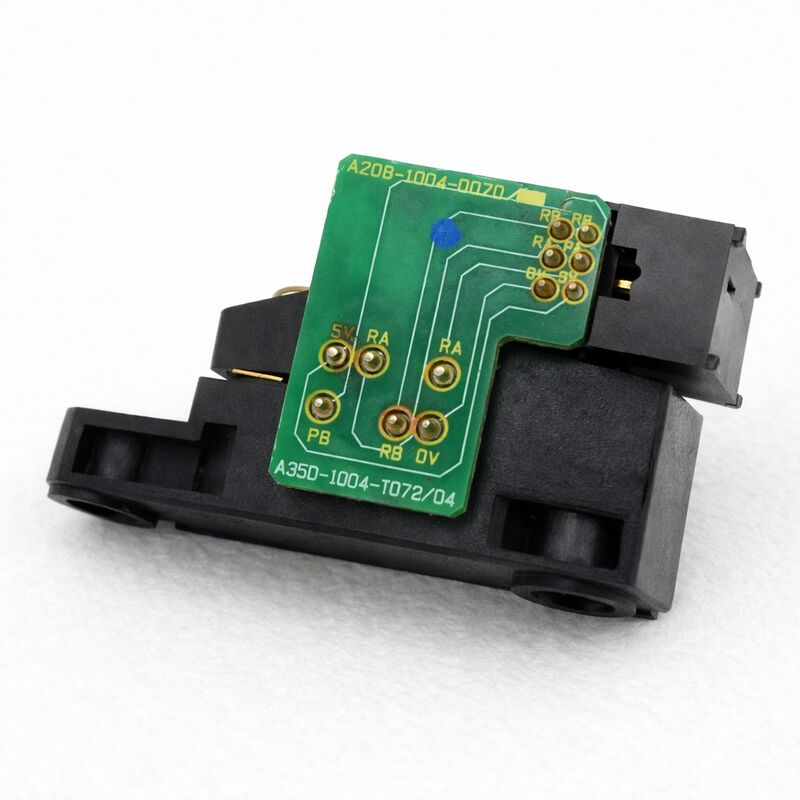

FANUC A20B-1004-0070 ∙ CZ-प्रकार धुरी मोटर एन्कोडर पीसीबी ∙ गति प्रतिक्रिया / Z-पल्स अभिविन्यास

भाग संख्याःA20B-1004-0070

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:स्पिंडल मोटर एन्कोडर पीसीबी ₹ CZ प्रकार

सी-सिग्नल और जेड-सिग्नल

The A20B-1004-0070 is a CZ-type spindle encoder PCB — the board inside the spindle motor housing that reads the rotating encoder assembly and generates two distinct feedback signals for the spindle drive system.

सी-सिग्नल (गति प्रतिक्रिया):मोटर की वास्तविक घूर्णन गति के साथ धुरी एम्पलीफायर प्रदान करता है।एम्पलीफायर आदेशित गति के खिलाफ इस लगातार तुलना करता है और काटने के दौरान लोड भिन्नता के लिए क्षतिपूर्ति करने के लिए आउटपुट वर्तमान समायोजित करता है. एक वैध सी-सिग्नल के बिना, गति विनियमन टूट जाता है और ड्राइव प्रोग्राम किए गए आरपीएम को पकड़ नहीं सकता है.

Z-सिग्नल (ओरिएंटेशन संदर्भ):पूर्ण शाफ्ट रोल पर एक पल्स उत्पन्न करता है।सीएनसी इस धड़कन का उपयोग स्पिंडल अभिविन्यास को निष्पादित करते समय कोणीय संदर्भ के रूप में करता है, स्वचालित उपकरण परिवर्तन के लिए एक सटीक कोण पर स्पिंडल को रोकने वाला एम 19 फ़ंक्शनZ-सिग्नल केवल अभिविन्यास के लिए आवश्यक है, निरंतर काटने के लिए नहीं, यही कारण है कि एक क्षतिग्रस्त Z-सिग्नल पथ एक विशिष्ट लक्षण पैदा करता हैः काटने के दौरान सामान्य धुरी गति,लेकिन M19 हर बार गलती.

यह लक्षण ∙ ओरिएंटेशन विफल हो जाता है, काटने ठीक से चलता है ∙ सीधे Z-सिग्नल पथ पर इंगित करता है और एन्कोडर पीसीबी को संभावित दोष के रूप में अलग करने में मदद करता है।

पीसीबी और रोटर दो अलग-अलग भाग हैं

A20B-1004-0070 एन्कोडर असेंबली का इलेक्ट्रॉनिक भाग है।रोटर ∙ मोटर शाफ्ट के साथ घूमने वाला यांत्रिक तत्व और पीसीबी के सेंसर तत्वों के सामने से गुजरता है ∙ एक अलग घटक है जिसका अपना FANUC पार्ट नंबर हैपीसीबी को बदलने के समय, मूल रोटर का पुनः उपयोग किया जा सकता है यदि क्षतिग्रस्त नहीं है।

धुरी के टकराव के बाद, रोटर शिफ्ट या टूट सकता है, भले ही यह नेत्रहीन रूप से बरकरार दिखाई देता है, एक शिफ्ट रोटर सेंसर तत्वों और रोटर सतह के बीच हवा के अंतराल को बदल देता है,एक अन्यथा कार्यात्मक नए पीसीबी से कमजोर या अनियमित संकेत उत्पन्न करनादुर्घटना से संबंधित किसी भी एन्कोडर को बदलने के बाद हमेशा रोटर का निरीक्षण करें और सही वायु अंतराल की पुष्टि करें।

प्रमुख विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: धुरी अभिविन्यास (M19) हमेशा दोष है, लेकिन गति पर काटने सामान्य है। क्या A20B-1004-0070 कारण है?

यह लक्षण विशेष रूप से Z-सिग्नल पथ को इंगित करता है। शाफ्ट को घुमाते समय एन्कोडर कनेक्टर पर Z-सिग्नल की जांच करें।प्रति मोड़ एक स्वच्छ एकल धड़कन संकेत मौजूद है की पुष्टि करता है. सही हवा के अंतराल के साथ अनुपस्थित या बहुत कमजोर Z-पल्स एक विफल PCB का संकेत देता है। यदि Z-पल्स मौजूद है लेकिन अभिविन्यास अभी भी विफल रहता है,बोर्ड को बदलने से पहले सीएनसी में धुरी अभिविन्यास पैरामीटर सेटिंग्स की जाँच करें.

प्रश्न 2: धुरी मोटर दुर्घटनाग्रस्त हो गया था। एन्कोडर पीसीबी ठीक दिखता है लेकिन स्थिति त्रुटियां दिखाई देती हैं। क्या जांच की जानी चाहिए?

एक दुर्घटना के बाद, रोटर शारीरिक रूप से शाफ्ट पर स्थानांतरित हो सकता है या बिना दिखाई देने वाले दरार के क्षतिग्रस्त हो सकता है। एक स्थानांतरित रोटर इसके और पीसीबी सेंसर तत्वों के बीच हवा के अंतर को संकुचित या विकृत करता है,पीसीबी की स्थिति के बावजूद कमजोर या अनियमित संकेत उत्पन्न करना. एन्कोडर कवर निकालें, रोटर का निरीक्षण करें, और जांचें कि पीसीबी को बदलने से पहले धुरी मोटर रखरखाव दस्तावेज में विनिर्देशों को पूरा करता है।

प्रश्न 3: क्या A20B-1004-0070 का परीक्षण मोटर के बाहर की बेंच पर किया जा सकता है?

कोई व्यावहारिक बेंच परीक्षण संभव नहीं है। पीसीबी केवल तभी संकेत उत्पन्न करता है जब रोटर अपने सेंसर तत्वों के माध्यम से गुजरता है।कार्यात्मक परीक्षण के लिए पीसीबी को मोटर में घुमावदार शाफ्ट के साथ या तो मशीन में या परीक्षण स्टैंड पर स्थापित किया जाना चाहिएधीमी धुरी घूर्णन के दौरान एन्कोडर कनेक्टर पर सी और जेड संकेतों की पुष्टि करें।

Q4: पीसीबी को बदलने के बाद, स्पिंडल की गति काटने के भार के तहत अनियमित है लेकिन अभिविन्यास सही ढंग से काम करता है।

सही अभिविन्यास के साथ भार के तहत अनियमित गति सी-सिग्नल समस्या का संकेत देती है। जेड-सिग्नल (निर्देश) काम कर रहा है, लेकिन गति प्रतिक्रिया विरामचिह्नित या शोर है।अंतराल संपर्क के लिए एन्कोडर केबल और कनेक्टर की जाँच करेंएम्पलीफायर इनपुट पर सी-सिग्नल आयाम को मापें ∙ एम्पलीफायर की न्यूनतम सीमा से नीचे का सिग्नल पीसीबी कनेक्टर पर सिग्नल साफ होने पर भी अविश्वसनीय गति प्रतिक्रिया उत्पन्न करता है।

Q5: एन्कोडर आवास में शीतल द्रव दूषित है. क्या बोर्ड को साफ और पुनः उपयोग किया जा सकता है?

प्रकाश सतह प्रदूषण को इलेक्ट्रॉनिक्स-सुरक्षित संपर्क क्लीनर के साथ संबोधित किया जा सकता है। हालांकि, एन्कोडर आवास के अंदर शीतलक एक सील विफलता का संकेत देता है जो दोहराएगा।एन्कोडर को फिर से स्थापित करने से पहले विफल सील की पहचान और मरम्मत करें सेंसर तत्वों पर शीतलक पीसीबी को शारीरिक रूप से क्षतिग्रस्त किए बिना भी सिग्नल की गुणवत्ता को खराब करता हैविश्वसनीय दीर्घकालिक संचालन के लिए सफाई और सील की मरम्मत दोनों की आवश्यकता होती है।
