| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-1005-0190 |
भाग संख्या: A20B-1005-0190
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: स्पिंडल ड्राइव पीसीबी
बोर्ड श्रृंखला: A20B-1005
अनुप्रयोग: FANUC एसी स्पिंडल ड्राइव सिस्टम

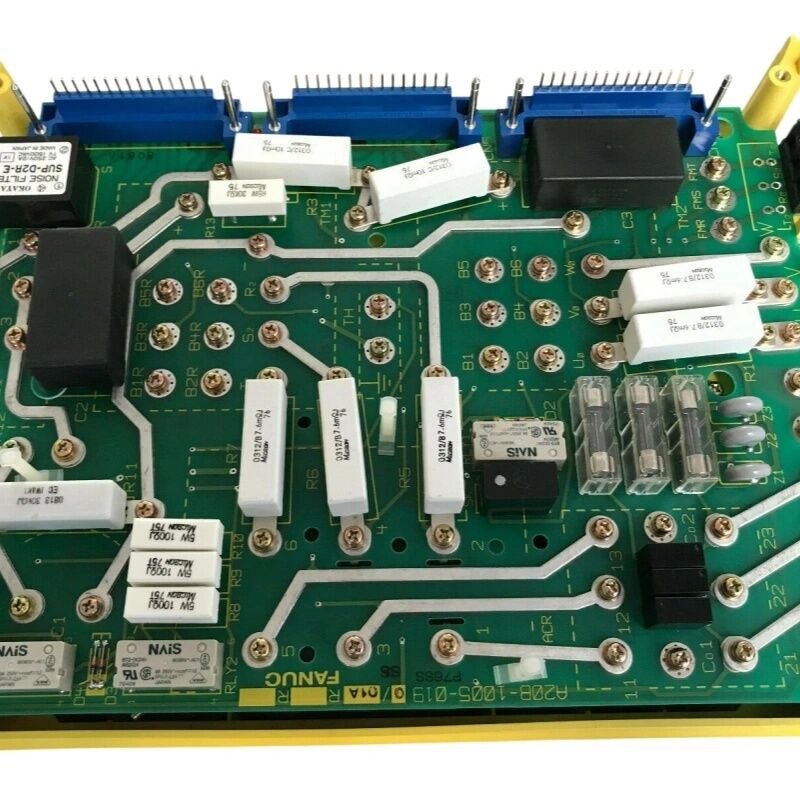

A20B-1005-0190 FANUC की A20B-1005 श्रृंखला का एक स्पिंडल ड्राइव प्रिंटेड सर्किट बोर्ड है। यह FANUC के एसी स्पिंडल ड्राइव सिस्टम के भीतर एक आंतरिक नियंत्रण पीसीबी है — वह इलेक्ट्रॉनिक्स जो प्रबंधित करता है कि स्पिंडल एम्पलीफायर नियंत्रण संकेतों को कैसे संसाधित करता है, मोटर करंट की निगरानी करता है, और सीएनसी नियंत्रक के साथ संचार करता है।
स्पिंडल ड्राइव पीसीबी एम्पलीफायर के नियंत्रण अनुभाग पर कब्जा करते हैं, सिग्नल प्रोसेसिंग लॉजिक को होस्ट करते हैं जो सीएनसी स्पिंडल कमांड को वास्तविक ड्राइव सिग्नल में परिवर्तित करता है जिसे पावर स्टेज निष्पादित करता है।
सीएनसी मशीन टूल्स में स्पिंडल ड्राइव मांग वाली परिचालन आवश्यकताओं को पूरा करते हैं।
स्पिंडल कटिंग स्पीड तक तेज होता है, चर कटिंग लोड के तहत लगातार चलता है, धीमा होता है, टैपिंग के लिए उलट जाता है, और टूल परिवर्तनों के लिए सटीक रूप से उन्मुख होता है — अक्सर प्रति शिफ्ट हजारों बार। नियंत्रण पीसीबी इन ऑपरेशनों से जुड़े सभी लॉजिक को लगातार संभालता है।
यह सीएनसी की स्पिंडल स्पीड कमांड को पढ़ता है, मोटर की वास्तविक गति की निगरानी करता है, करंट लिमिट का प्रबंधन करता है, और फॉल्ट की रिपोर्ट करता है।
A20B-1005 श्रृंखला विशिष्ट एसी स्पिंडल ड्राइव कॉन्फ़िगरेशन के लिए नियंत्रण बोर्ड को कवर करती है।
यह बोर्ड अपने लक्षित एम्पलीफायर के लिए सही नियंत्रण इलेक्ट्रॉनिक्स प्रदान करता है, जो उस विशिष्ट ड्राइव पीढ़ी के सिग्नल इंटरफ़ेस, सुरक्षा लॉजिक और संचार प्रोटोकॉल से मेल खाता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-1005-0190 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | स्पिंडल ड्राइव पीसीबी |
| बोर्ड श्रृंखला | A20B-1005 |
| अनुप्रयोग | FANUC एसी स्पिंडल एम्पलीफायर नियंत्रण इलेक्ट्रॉनिक्स |
| संगत ड्राइव सिस्टम | FANUC एसी स्पिंडल ड्राइव श्रृंखला |
| मूल | जापान |
| परिचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% आरएच अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत किया हुआ |
एक स्पिंडल ड्राइव में दो अनुभाग होते हैं: पावर स्टेज और नियंत्रण अनुभाग। पावर स्टेज में बड़े ट्रांजिस्टर (आईजीबीटी) होते हैं जो स्पिंडल मोटर में बहने वाले उच्च धाराओं को स्विच करते हैं। नियंत्रण अनुभाग में पीसीबी होते हैं जो निर्धारित करते हैं कि वे ट्रांजिस्टर कैसे स्विच करते हैं — यह ड्राइव का मस्तिष्क है।
A20B-1005-0190 एक नियंत्रण अनुभाग बोर्ड है। जब एक स्पिंडल ड्राइव में खराबी आती है, तो यह जानना कि कौन सा अनुभाग विफल हो गया है, यह निर्धारित करता है कि नियंत्रण बोर्ड को बदलने से ड्राइव बहाल हो जाएगा या नहीं।
नियंत्रण बोर्ड की विफलताओं में शामिल हैं: सीएनसी के कमांड को संसाधित नहीं किया जा रहा है, गलत गति विनियमन, ड्राइव और सीएनसी के बीच संचार त्रुटियां, और फॉल्ट डिटेक्शन लॉजिक में खराबी। पावर स्टेज की विफलताओं में आउटपुट ट्रांजिस्टर क्षति शामिल है, जिसके परिणामस्वरूप मोटर करंट अनियमितताएं और हार्ड ओवरकरंट फॉल्ट होते हैं।
कई स्पिंडल ड्राइव फॉल्ट जो पावर स्टेज समस्याओं के रूप में दिखाई देते हैं, वास्तव में नियंत्रण इलेक्ट्रॉनिक्स में उत्पन्न होते हैं।
नियंत्रण बोर्ड पर एक गेट ड्राइवर आईसी एक गलत पल्स भेजता है, जिससे पावर ट्रांजिस्टर गलत समय पर फायर होते हैं। इन मामलों में नियंत्रण बोर्ड को बदलना सही पहला नैदानिक कदम है।
सीएनसी एक स्पिंडल स्पीड कमांड जारी करता है — लक्ष्य आरपीएम का प्रतिनिधित्व करने वाला एक डिजिटल मान। नियंत्रण बोर्ड अपने संचार इंटरफ़ेस के माध्यम से इस कमांड को प्राप्त करता है।
बोर्ड कमांड को ड्राइव के पीडब्ल्यूएम सर्किट के लिए उपयुक्त आवृत्ति संदर्भ में परिवर्तित करता है, जो तब मोटर के आउटपुट वोल्टेज को संशोधित करता है।
साथ ही, नियंत्रण बोर्ड फीडबैक सिग्नल पढ़ता है: करंट ट्रांसड्यूसर द्वारा मापा गया मोटर करंट, एनकोडर या सेंसर से वास्तविक स्पिंडल स्पीड, और तापमान सेंसर से ड्राइव की थर्मल स्थिति।
ये फीडबैक सिग्नल नियंत्रण लूप को बंद करते हैं — बोर्ड कमांडेड और वास्तविक गति के बीच के अंतर को कम करने के लिए लगातार अपने आउटपुट को समायोजित करता है।
नियंत्रण बोर्ड द्वारा पता लगाई गई फॉल्ट स्थितियां — ओवरकरंट, ओवरवोल्टेज, एनकोडर लॉस, ओवरहीटिंग — ड्राइव के सीएनसी को अलार्म जारी करने और मोटर और ड्राइव हार्डवेयर की सुरक्षा के लिए आउटपुट को बंद करने का कारण बनती हैं।
एक प्रतिस्थापन स्पिंडल ड्राइव पीसीबी स्थापित करने के बाद, ड्राइव के मापदंडों को सत्यापित या बहाल करने की आवश्यकता हो सकती है।
नियंत्रण बोर्ड आमतौर पर ड्राइव-विशिष्ट सेटिंग्स को बनाए रखता है — मोटर पैरामीटर, करंट लिमिट, स्पीड कैलिब्रेशन मान, और एप्लिकेशन-विशिष्ट सेटिंग्स।
मशीन के दस्तावेज़ीकरण के मुकाबले ड्राइव के पैरामीटर डिस्प्ले की जांच करके प्रतिस्थापन के बाद पैरामीटर सेटिंग्स की पुष्टि करें।
यदि पिछला बोर्ड कस्टम पैरामीटर सेटिंग्स के साथ संचालित होता है, तो स्पिंडल को उत्पादन में वापस लाने से पहले एक रिकॉर्डेड पैरामीटर सूची से उन्हें बहाल करें।
Q1: त्वरण पर स्पिंडल तुरंत ओवरकरंट अलार्म दिखाता है। पावर ट्रांजिस्टर अच्छे पाए जाते हैं। क्या A20B-1005-0190 नियंत्रण बोर्ड में खराबी हो सकती है?
हाँ। बरकरार पावर ट्रांजिस्टर के साथ ओवरकरंट अलार्म नियंत्रण बोर्ड पर गेट ड्राइव या करंट माप सर्किट की ओर इशारा करता है।
एक खराब गेट ड्राइवर आउटपुट ट्रांजिस्टर को गलत तरीके से स्विच करने का कारण बन सकता है, जिससे एक करंट स्पाइक उत्पन्न होता है जो ओवरकरंट डिटेक्शन को ट्रिगर करता है।
नियंत्रण बोर्ड को बदलें और लोड के तहत ड्राइव का परीक्षण करने से पहले पैरामीटर सेटिंग्स को सत्यापित करें।
Q2: कटिंग के दौरान स्पिंडल स्पीड मानों के बीच घूमती है। मोटर और एनकोडर undamaged प्रतीत होते हैं। नियंत्रण बोर्ड पर क्या जांचा जाना चाहिए?
एक undamaged यांत्रिक प्रणाली के साथ स्पीड हंटिंग एक स्पीड रेगुलेटर ट्यूनिंग या फीडबैक प्रोसेसिंग समस्या है।
नियंत्रण बोर्ड के इनपुट पर एनकोडर फीडबैक सिग्नल की जांच करें — स्वच्छ, सुसंगत पल्स की पुष्टि करें। ड्राइव में स्पीड रेगुलेटर गेन पैरामीटर की भी समीक्षा करें।
यदि सिग्नल और पैरामीटर सही हैं, तो नियंत्रण बोर्ड के स्पीड रेगुलेटर सर्किट में खराब घटक हो सकते हैं जो विनियमन की गुणवत्ता को प्रभावित करते हैं।
Q3: बोर्ड बदलने के बाद स्पिंडल चलता है लेकिन ओरिएंटेशन सही ढंग से पूरा नहीं होता है। संभावित कारण क्या है?
स्पिंडल ओरिएंटेशन एनकोडर से जेड-पल्स सिग्नल और ड्राइव में संग्रहीत ओरिएंटेशन मापदंडों पर निर्भर करता है।
बोर्ड बदलने के बाद, पुष्टि करें कि ओरिएंटेशन पैरामीटर पुराने कॉन्फ़िगरेशन से स्थानांतरित किए गए थे।
यदि पैरामीटर सही हैं, तो सत्यापित करें कि जेड-सिग्नल अपने सही इनपुट टर्मिनल पर प्रतिस्थापन बोर्ड तक पहुंच रहा है।
Q4: ड्राइव पावर-ऑन अनुक्रम एक सामान्य स्टार्टअप दिखाता है लेकिन जब सीएनसी अपना पहला स्पीड कमांड भेजता है तो स्पिंडल फॉल्ट हो जाता है। क्या यह संचार समस्या है?
यह पैटर्न — सामान्य सेल्फ-टेस्ट लेकिन पहले सीएनसी कमांड पर फॉल्ट — नियंत्रण बोर्ड पर संचार इंटरफ़ेस समस्या का सुझाव देता है।
बोर्ड अपना सेल्फ-टेस्ट पास करता है लेकिन सीएनसी से सीरियल कमांड की सही व्याख्या नहीं कर पाता है।
सीएनसी और ड्राइव के बीच सीरियल संचार कनेक्शन की जांच करें। यदि केबलिंग अच्छी पाई जाती है, तो नियंत्रण बोर्ड का संचार इंटरफ़ेस सर्किट खराबी हो सकता है।
Q5: एक निवारक स्पेयर के रूप में इस बोर्ड को कैसे संग्रहीत किया जाना चाहिए?
एंटी-स्टैटिक पैकेजिंग में स्थिर कमरे के तापमान पर स्टोर करें। नमी से दूर रखें।
स्पेयर खरीदने से पहले वर्तमान में स्थापित बोर्ड से पैरामीटर सेटिंग्स रिकॉर्ड करें — पैरामीटर सेट का दस्तावेजीकरण होने से स्पेयर की आवश्यकता होने पर तेजी से रिकवरी होती है।
ज्ञात-अच्छी स्थिति और प्रलेखित मापदंडों वाला एक स्पेयर बोर्ड स्पिंडल ड्राइव विफलता पर डाउनटाइम को आधा कर देता है।
