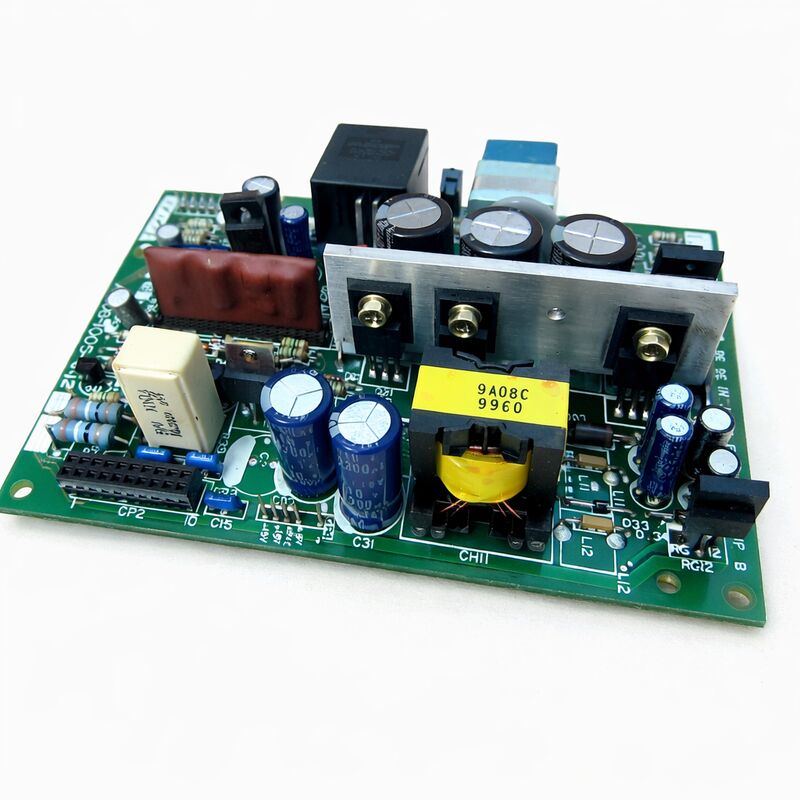

FANUC इलेक्ट्रॉनिक बोर्ड A20B-1005-0420 पीसीबी A20B10050420 A2OB-1OO5-O42O

FANUC A20B-1005-0420∙ पावर सप्लाई पीसीबी ∙ सीरीज 16B / 18B / 21B / 210B सीएनसी नियंत्रकों के लिए, 24 वीडीसी इनपुट, प्रकार सी (16B/18B) / प्रकार बी (21B/210B), जापान मूल

अवलोकन

दFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, और जो 1990 के दशक के दौरान उस अवधि का प्रतिनिधित्व करता है जब FANUC CNC वैश्विक मशीन उपकरण निर्माण में प्रमुख विकल्प था।

A20B-1005-0420 के 24 वीडीसी इनपुट डिजाइन को समझने योग्य है, क्योंकि यह पूर्ववर्ती FANUC नियंत्रक पीढ़ियों में प्रयुक्त पीएसयू दृष्टिकोण से एक जानबूझकर वास्तुशिल्प बदलाव का प्रतिनिधित्व करता है।

Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.

बी-सीरीज के दृष्टिकोण ने इस प्राथमिक पावर स्टेज को सीएनसी नियंत्रक के पीएसयू बोर्ड से हटाकर एक अलग,बाहरी 24 वीडीसी बिजली की आपूर्ति ️ आम तौर पर एक समर्पित स्विच-मोड बिजली की आपूर्ति मशीन के विद्युत कैबिनेट में कहीं और स्थापित.

इस वास्तुकला परिवर्तन के कारण व्यावहारिक हैं. सीएनसी नियंत्रक के आंतरिक पीएसयू बोर्ड से प्राथमिक शक्ति रूपांतरण को अलग करके,FANUC ने सीएनसी बोर्ड को सरल बनाया ¥ A20B-1005-0420 को केवल आपूर्ति किए गए 24V से सीसी-टू-सीसी रूपांतरण को सीएनसी के तर्क और एनालॉग सर्किट द्वारा आवश्यक निम्न विनियमित वोल्टेज में संभालने की आवश्यकता है.

बोर्ड छोटा होता है, कम गर्मी उत्पन्न करता है, और परिणामस्वरूप अधिक विश्वसनीय होता है।

बोर्ड को खिलाता 24VDC आपूर्ति आम तौर पर मशीन के अन्य 24VDC सर्किट (सेंसर, सोलेनोइड्स,contactors) मशीन I/O स्विचिंग transients से CNC के आंतरिक बिजली की आपूर्ति में युग्मन से रोकने के लिए.

प्रमुख विनिर्देश

बी-सीरीज पावर आर्किटेक्चर ️ ए20बी-1005-0420 कैसे फिट होता है

FANUC सीरीज 18B और 21B नियंत्रक रैक में, बिजली आपूर्ति संयोजन में दो परतें होती हैं।निचली परत आई/ओ पीएसयू बोर्ड है, एक बड़ा बोर्ड जो 24 वीडीसी इनपुट के बीच इंटरफ़ेस को संभालता है, सीएनसी की आंतरिक पावर बस, और मशीन के आई/ओ सर्किट (इनपुट मॉड्यूल, आउटपुट मॉड्यूल, रिले इंटरफ़ेस) ।

ऊपरी परत, एक पिग्गीबैक व्यवस्था में सीधे I / O पीएसयू बोर्ड के शीर्ष पर घुड़सवार, A20B-1005-0420 है, बोर्ड जो सीएनसी के तर्क द्वारा आवश्यक सटीक विनियमित डीसी रेल उत्पन्न करता है,मेमोरी, सर्वो इंटरफेस और डिस्प्ले इलेक्ट्रॉनिक्स।

यह दो-परत व्यवस्था दोष की खोज के दौरान बोर्डों को अलग करने की अनुमति देती है। If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), दोष ऊपरी A20B-1005-0420 बोर्ड पर स्थित है।

इसके विपरीत, यदि मशीन आई/ओ और सीएनसी तर्क दोनों एक साथ विफल हो जाते हैं, तो दोष पूरे संयोजन को खिलाती 24 वीडीसी आपूर्ति में हो सकता है।

-0420 संस्करण (टाइप सी 16बी/18बी के लिए, प्रकार बी बड़ी क्षमता 21बी के लिए) दो सामान्य वेरिएंटों में से अधिक भारी-कर्तव्य है ∙ यह अपने भाई की तुलना में अधिक वर्तमान क्षमता प्रदान करता है,-0421 (जो 21B के लिए छोटी क्षमता प्रकार बी है, और 18C/16C के लिए प्रकार C) ।

अधिक I/O, बड़े सर्वो सिस्टम या उच्च शक्ति प्रदर्शन इकाइयों वाली मशीनों के लिए उच्च क्षमता वाले -0420 संस्करण की आवश्यकता होती है।

Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.

विद्युत आपूर्ति में विफलता 16B/18B/21B संदर्भ में लक्षण

बी सीरीज सीएनसी पीढ़ी में बिजली आपूर्ति विफलताएं विशेषता पैटर्न के साथ मौजूद हैं जो अनुभवी रखरखाव इंजीनियरों को पहचानते हैंः

सीएनसी मृत प्रतीत होता है:कोई डिस्प्ले नहीं, सीएनसी शीतलन पंखे से कोई प्रशंसक प्रतिक्रिया नहीं, किसी भी बोर्ड पर कोई एलईडी गतिविधि नहीं।

यह एक पूर्ण बिजली आपूर्ति विफलता का संकेत देता है, पहले इनपुट टर्मिनल पर 24 वीडीसी आपूर्ति की जांच करें, फिर पीएसयू बोर्डों पर फ्यूज फटने की जांच करें, फिर A20B-1005-0420 पर संदेह करें।

सीएनसी आंशिक रूप से आरंभ करता है और फिर बंद हो जाता हैःसीएनसी बूट करना शुरू कर देता है, मुख्य बोर्ड पर संक्षिप्त रूप से एलईडी चमकती है, डिस्प्ले एक स्टार्टअप स्क्रीन दिखाता है, फिर बंद हो जाता है और सिस्टम अलार्म दिखाता है।

यह एक बिजली की आपूर्ति का सुझाव देता है जो प्रकाश-लोड करंट (ज्यादातर मॉड्यूल के साथ स्टार्टअप के दौरान अभी तक सक्रिय नहीं) का स्रोत हो सकता है लेकिन पूर्ण भार के तहत स्थिर वोल्टेज बनाए नहीं रख सकता है।

पूर्ण प्रणाली भार के तहत +5 वी आपूर्ति रेल को मापें ∙ एक रेल जो सभी मॉड्यूल सक्रिय के साथ 4.75 वी से नीचे ढलती है लेकिन 5 पढ़ती है।सीएनसी के साथ 05V अपने प्रारंभिक बूट चरण में अपर्याप्त वर्तमान क्षमता के साथ एक आपूर्ति की पुष्टि करता है.

परिवेश के तापमान से संबंधित अंतराल प्रणाली अलार्मःसीएनसी ठंडा होने पर ठीक से चलता है लेकिन ऑपरेशन के 30 से 60 मिनट के बाद यादृच्छिक अलार्म (मेमोरी पैरिटी त्रुटियां, सिस्टम अलार्म) उत्पन्न करता है।

यह क्लासिक इलेक्ट्रोलाइटिक कंडेनसर उम्र बढ़ने का लक्षण है ∙ कंडेनसर ठंड में बेहतर प्रदर्शन करते हैं और गर्म होने पर बढ़े हुए ईएसआर का प्रदर्शन करते हैं,आपूर्ति रेल को ऑपरेटिंग तापमान पर बढ़ी हुई लहर विकसित करने का कारण बनता है जो स्मृति और तर्क सर्किट को परेशान करता है.

अलार्म 910 (एसआरएएम समता त्रुटि) बैटरी विफलता के कारण नहींःयदि एसआरएएम बैटरी की पुष्टि अच्छी है, लेकिन अलार्म 910 समय-समय पर दिखाई देता है, तो एक आपूर्ति वोल्टेज लहर समस्या अगले संदिग्ध है ¢ सीएमओएस एसआरएएम सर्किट आपूर्ति वोल्टेज लहर के लिए संवेदनशील हैं,और बिगड़ कंडेन्सर के साथ एक पीएसयू आपूर्ति वोल्टेज अपने नाममात्र सहिष्णुता बैंड छोड़ने के बिना समता त्रुटियों का कारण बनने के लिए पर्याप्त लहर का उत्पादन कर सकते हैं.

निवारक रखरखाव और प्रतिस्थापन विकल्प

A20B-1005-0420 FANUC B-सीरीज के रखरखाव पारिस्थितिकी तंत्र में सबसे अधिक बार सेवा प्राप्त बोर्डों में से एक है,इसकी भूमिका के कारण ही प्रणाली में हर दूसरे बोर्ड को बिजली पहुंचाने के लिए किसी भी प्रदर्शन में गिरावट पूरे नियंत्रक को प्रभावित करती है.

विशेषज्ञ FANUC सेवा केंद्रों में आमतौर पर पीएसयू ओवरहाल के दौरान मानक अभ्यास के रूप में पूर्ण कंडेनसर प्रतिस्थापन शामिल होता है, चाहे वह बताई गई गलती हो।

यह निवारक दृष्टिकोण आर्थिक रूप से समझ में आता हैः कंडेनसर को बदलने से मरम्मत के लिए न्यूनतम लागत आती है,लेकिन यह कार्यशाला में मशीन वापस करने से पहले सबसे आम भविष्य विफलता मोड को समाप्त करता है.

एक्सचेंज सेवाएं (दोषपूर्ण बोर्ड के बदले में एक नवीनीकृत परीक्षण इकाई का शिपमेंट, अक्सर 6 से 12 महीने की वारंटी के साथ) मशीन डाउनटाइम को कम करने के लिए सबसे व्यावहारिक मार्ग हैं।

Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.

अक्सर पूछे जाने वाले प्रश्न

Q1: A20B-1005-0420 को "बड़ी क्षमता" के रूप में वर्णित किया गया है। -0421 की तुलना में विशेष रूप से क्या बड़ा है?

-0420 -0421. की तुलना में अपने विनियमित रेल के माध्यम से उच्च कुल आउटपुट वर्तमान प्रदान करता है।एक ही फार्म फैक्टर बोर्ड विभिन्न वर्तमान रेटिंग प्रदान करके विभिन्न नियंत्रक विन्यासों की सेवा करता है.

अधिक I/O मॉड्यूल, उच्च-शक्ति वाले सर्वो एम्पलीफायर कनेक्शन, या बड़ी डिस्प्ले इकाइयों वाले नियंत्रकों को पीएसयू से अधिक धारा मिलती है; उन्हें -0420 (बड़ी क्षमता) की आवश्यकता होती है।

कम मॉड्यूल वाले सरल नियंत्रक कम धारा खींचते हैं और -0421 (छोटी क्षमता) का उपयोग करते हैं।

मूल मशीन विन्यास प्रलेखन में भाग संख्याओं से पुष्टि होती है कि विशिष्ट मशीन के लिए कौन सा संस्करण सही है।

प्रश्न 2: क्या 24 वीडीसी आपूर्ति वोल्टेज सहिष्णुता ए20बी-1005-0420 के संचालन को प्रभावित कर सकती है?

हाँ. A20B-1005-0420 के लिए 24VDC इनपुट बोर्ड के निर्दिष्ट इनपुट सहिष्णुता के भीतर रहना चाहिए सामान्यतः 24VDC ± 10% (21.6V से 26.4V) ।न्यूनतम से कम आपूर्ति वोल्टेज के कारण आंतरिक डीसी-डीसी कन्वर्टर्स अपने विनियमन सीमा के बाहर काम करते हैं, आउटपुट रेल की स्थिरता को कम करता है।

बोर्ड के इनपुट सुरक्षा और स्विचिंग घटकों को नुकसान पहुंचाने के अधिकतम जोखिम से काफी अधिक वोल्टेज।

24 वीडीसी आपूर्ति को पीएसयू बोर्ड के इनपुट टर्मिनलों पर मापा जाना चाहिए (स्वयं बिजली आपूर्ति इकाई पर नहीं,केबल वोल्टेज गिरावट के लिए खाते के लिए) और विनिर्देश के भीतर पुष्टि की है, इससे पहले कि निष्कर्ष PSU बोर्ड विफल हो गया है.

Q3: A20B-1005-0420 को बदलने के बाद, सीएनसी अलार्म 910 (SRAM समता त्रुटि) दिखाता है। क्या यह प्रतिस्थापन बोर्ड की गलती है?

Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, या प्रतिस्थापन बोर्ड में एक सीमांत आउटपुट हो सकता है जो SRAM वोल्टेज संवेदनशीलता के मुद्दों का कारण बनता है।

पहले SRAM बैटरी वोल्टेज की जाँच करें।

फिर +5V और ±15V रेल को सिस्टम पूरी तरह से लोड होने पर मापें। यदि सभी वोल्टेज विनिर्देश के भीतर हैं और बैटरी अच्छी है,बैकअप से सीएनसी मापदंडों को फिर से लोड करें ️ SRAM डेटा को प्रतिस्थापन प्रक्रिया के दौरान क्षतिग्रस्त किया जा सकता है (विशेष रूप से यदि मशीन को SRAM मॉड्यूल स्थापना चरण के दौरान बंद कर दिया गया था).

Q4: क्या A20B-1005-0420 FANUC सीरीज 20 के साथ-साथ 21B नियंत्रकों के साथ संगत है?

सीरीज 21बी और सीरीज 20 अलग-अलग रैक आर्किटेक्चर के साथ अलग-अलग हार्डवेयर पीढ़ी हैं।

A20B-1005-0420 को विशेष रूप से श्रृंखला 21B (और इसके संबंधित वेरिएंट 210-B) के लिए डिज़ाइन किया गया था। श्रृंखला 20 एक अलग पीएसयू असेंबली का उपयोग करती है।

एक प्रतिस्थापन पीएसयू ऑर्डर करने से पहले मूल हार्डवेयर प्रलेखन के साथ विशिष्ट सीएनसी सिस्टम संस्करण ₹ 20 सीरीज बनाम सीरीज 21 ₹ की पुष्टि करें।चूंकि दोनों प्रणालियां सार्वजनिक उपभोग के स्तर पर परस्पर परिवर्तनीय नहीं हैं.

Q5: बोर्ड विफल हो गया है यह निष्कर्ष निकालने से पहले A20B-1005-0420 पर कौन से फ्यूज की जांच की जानी चाहिए?

A20B-1005-0420 में आम तौर पर एक या अधिक बोर्ड-माउंटेड फ्यूज शामिल होते हैं जो इनपुट 24VDC लाइन और कुछ कॉन्फ़िगरेशन में व्यक्तिगत आउटपुट रेल की सुरक्षा करते हैं।

ये फ्यूज रैक से निकाले गए बोर्ड के साथ उपलब्ध हैं।

एक फूंक दिया इनपुट फ्यूज एक पूर्ण बोर्ड विफलता के समान प्रस्तुत करता है, कोई आउटपुट वोल्टेज,कोई एलईडी गतिविधि नहीं है, लेकिन फ्यूज को बदलकर हल किया जाता है (और यह पता लगाना कि ओवरकंट्रैक्ट घटना का कारण क्या था जिसने इसे उड़ा दिया था).

बोर्ड के पावर कन्वर्शन सर्किट्री में विफलता का निष्कर्ष निकालने से पहले सभी बोर्ड-माउंटेड फ्यूज को नेत्रहीन और निरंतरता परीक्षक के साथ जांचें।

एक फ्यूज जो प्रतिस्थापन के तुरंत बाद फिर से फट जाता है, वह एक वास्तविक ओवरकंट्रेंट दोष को इंगित करता है जो पीएसयू को सुरक्षित रूप से काम करने से पहले हल किया जाना चाहिए।
