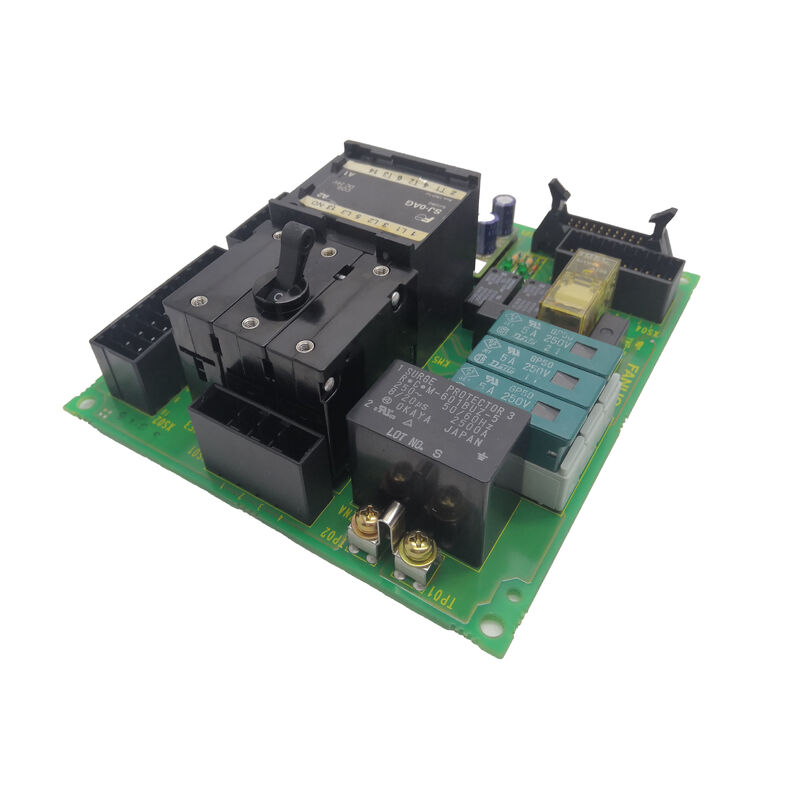

A20B-1006-0489 | FANUC अल्फा SPM-30 स्पिंडल एम्पलीफायर पावर पीसीबी - A06B-6088-H230 / जापान / A20B-2902-0390 और A16B-2202-043x के साथ

एसपीएम - अल्फा सिस्टम में स्पिंडल ड्राइव मॉड्यूल

FANUC अल्फा श्रृंखला ड्राइव कैबिनेट में, SPM (स्पिंडल पावर मॉड्यूल) मशीन टूल की मुख्य स्पिंडल मोटर को चलाता है। एसपीएम पीएसएम (पावर सप्लाई मॉड्यूल) से डीसी बस वोल्टेज प्राप्त करता है और इसे स्पिंडल मोटर के लिए चर-आवृत्ति एसी आउटपुट में परिवर्तित करता है।

एसपीएम-30 एक 30 किलोवाट स्पिंडल को संभालता है - 22-30 किलोवाट रेंज में स्पिंडल मोटर आकार वाले मशीनिंग केंद्रों के लिए एक विशिष्ट शक्ति स्तर, जो सामान्य प्रयोजन मशीनिंग संचालन की एक विस्तृत श्रृंखला को कवर करता है।

एसपीएम-30 मॉड्यूल के अंदर, तीन अलग-अलग पीसीबी एक साथ काम करते हैं:

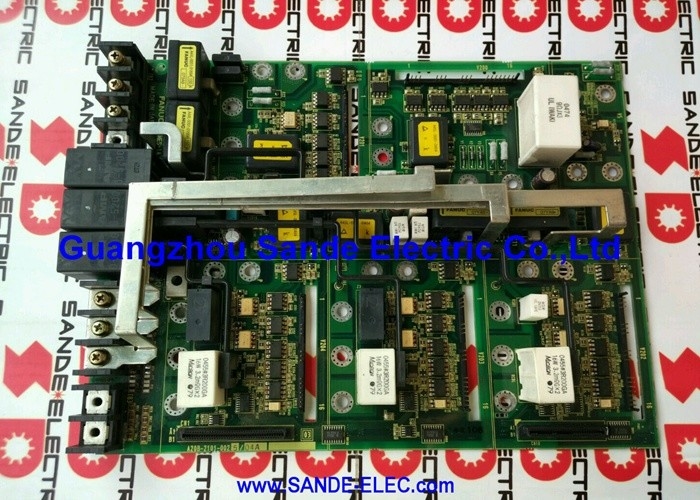

पावर बोर्ड (A20B-1006-0489):प्राथमिक वायरिंग और पावर रूटिंग पीसीबी। यह उच्च-वर्तमान कनेक्शन - डीसी बस इनपुट, स्पिंडल मोटर के लिए तीन-चरण एसी आउटपुट और पावर डिवाइस इंटरफेस को वहन करता है।

फायरिंग बोर्ड (A20B-2902-0390):आईजीबीटी स्विचिंग उपकरणों के लिए गेट ड्राइव पल्स उत्पन्न करता है। फायरिंग बोर्ड सटीक स्पिंडल गति और टॉर्क नियंत्रण के लिए आवश्यक माइक्रोसेकंड-सटीक गेट सिग्नल में नियंत्रण कार्ड कमांड का अनुवाद करता है।

नियंत्रण कार्ड (A16B-2202-043x या A16B-2203-033x):खुफिया परत. यह सीएनसी से स्पिंडल स्पीड कमांड प्राप्त करता है, स्पीड और करंट कंट्रोल लूप चलाता है, एनकोडर फीडबैक प्रोसेस करता है और फायरिंग बोर्ड को कमांड देता है।

मुख्य उत्पाद जानकारी

30 किलोवाट स्पिंडल आउटपुट - यह पावर लेवल क्या कवर करता है

SPM-30 मॉड्यूल को 30kW निरंतर स्पिंडल आउटपुट के लिए रेट किया गया है। मशीनिंग सेंटर स्पिंडल मोटर्स के संदर्भ में, 30kW कवर:

• उच्च गति पर मध्यम स्पिंडल टॉर्क के साथ उच्च गति मशीनिंग केंद्र
• 15,000-20,000 आरपीएम स्पिंडल रेंज के साथ सामान्य प्रयोजन ऊर्ध्वाधर मशीनिंग केंद्र
• क्षैतिज मशीनिंग केंद्र जहां मध्यम टॉर्क पर निरंतर शक्ति की आवश्यकता होती है

30kW रेटिंग कुल निरंतर आउटपुट पावर को संदर्भित करती है। त्वरण क्षणिक के दौरान अल्पकालिक शिखर शक्ति आम तौर पर इस मूल्य से अधिक होती है।

अनुप्रयोग परिदृश्य

एसपीएम-30 पावर बोर्ड की खराबी:एक मशीनिंग सेंटर स्पिंडल ड्राइव एक लगातार ओवरकरंट अलार्म उत्पन्न करता है जो मोटर या मैकेनिकल लोड से संबंधित नहीं होता है। नियंत्रण कार्ड और फायरिंग बोर्ड का परीक्षण सही ढंग से हुआ। A20B-1006-0489 पावर बोर्ड को दोष के रूप में पहचाना गया है। बोर्ड को बदलने से स्पिंडल का सामान्य संचालन बहाल हो जाता है।

एसपीएम-30 मॉड्यूल सेवा:एक निर्धारित स्पिंडल ड्राइव मॉड्यूल ओवरहाल के दौरान, A20B-1006-0489 पावर बोर्ड को उच्च-घंटे वाले स्पिंडल ड्राइव सिस्टम के लिए पूर्ण पीसीबी नवीनीकरण के हिस्से के रूप में फायरिंग बोर्ड के साथ बदल दिया जाता है।

गलती के बाद बहाली:डीसी बस ओवरवॉल्टेज घटना के बाद एक स्पिंडल मॉड्यूल में आंतरिक खराबी आ जाती है। पावर बोर्ड दृश्यमान घटक क्षति दिखाता है। A20B-1006-0489 प्रतिस्थापन, फायरिंग बोर्ड और नियंत्रण कार्ड के सत्यापन के साथ मिलकर, स्पिंडल मॉड्यूल को पूर्ण ऑपरेटिंग विनिर्देश में पुनर्स्थापित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A20B-1006-0489 अलग से बेचा और स्थापित किया गया है, या केवल एक पूर्ण मॉड्यूल के हिस्से के रूप में?

कुछ सेवा संगठन मरम्मत-स्तर के प्रतिस्थापन के लिए एक व्यक्तिगत बोर्ड के रूप में A20B-1006-0489 की आपूर्ति करते हैं। सीएनसी इलेक्ट्रॉनिक्स जैसे अन्य, असेंबली के रूप में केवल संपूर्ण A06B-6088-H230 मॉड्यूल की आपूर्ति करते हैं - अकेले व्यक्तिगत पीसीबी की नहीं। क्या व्यक्तिगत बोर्ड आपूर्ति या पूर्ण मॉड्यूल आपूर्ति सही दृष्टिकोण है, दोष निदान पर निर्भर करता है: एक एकल पुष्टि बोर्ड विफलता व्यक्तिगत पीसीबी प्रतिस्थापन का समर्थन करती है; व्यापक मॉड्यूल क्षति (एकाधिक बोर्ड, बिजली उपकरण) को पूर्ण मॉड्यूल प्रतिस्थापन द्वारा बेहतर ढंग से हल किया जाता है।

Q2: फायरिंग बोर्ड A20B-2902-0390 का क्या कार्य है, और यह A20B-1006-0489 के साथ कैसे इंटरैक्ट करता है?

फायरिंग बोर्ड एसपीएम-30 के आउटपुट चरण में आईजीबीटी ट्रांजिस्टर के लिए गेट ड्राइव सिग्नल (पीडब्लूएम पल्स) उत्पन्न करता है। आईजीबीटी गेट टर्मिनलों तक पहुंचने के लिए गेट ड्राइव सिग्नल पावर बोर्ड (ए20बी-1006-0489) से होकर गुजरते हैं। यदि फायरिंग बोर्ड गलत गेट टाइमिंग उत्पन्न करता है, तो पावर बोर्ड इन गलत संकेतों को बिजली उपकरणों तक पहुंचाता है - जिससे वर्तमान असंतुलन, अत्यधिक हीटिंग या घटक विफलता होती है। केवल एक को बदलने से पहले दोष निदान को यह पुष्टि करनी चाहिए कि दोनों बोर्ड सही ढंग से काम कर रहे हैं।

Q3: SPM-30 (A06B-6088-H230) नए A06B-6102-H230 वेरिएंट से कैसे अलग है?

दोनों A20B-1006-0489 पावर बोर्ड का उपयोग करते हैं लेकिन विभिन्न नियंत्रण कार्ड संशोधन और सॉफ़्टवेयर संस्करणों के साथ। A06B-6088 श्रृंखला में H230 A16B-2202-043x श्रृंखला में नियंत्रण कार्ड का उपयोग करता है; A06B-6102-H230 अद्यतन फर्मवेयर (ROM संस्करण 9D20 या बाद के संस्करण) के साथ A16B-2203-033x श्रृंखला के नियंत्रण कार्ड का उपयोग करता है। इन वेरिएंट्स के बीच पावर बोर्ड आम है क्योंकि मोटर ड्राइव हार्डवेयर समान है - अंतर नियंत्रण सॉफ्टवेयर क्षमता में है।

Q4: SPM-30 मॉड्यूल कौन सी सुरक्षा सुविधाएँ प्रदान करता है?

एसपीएम-30 ओवरकरंट (आउटपुट करंट सीमा से अधिक), डीसी बस ओवरवोल्टेज (पीएसएम या पुनर्जनन से), चरण-दर-चरण और चरण-टू-ग्राउंड शॉर्ट सर्किट, ओवरटेम्परेचर (हीटसिंक तापमान निगरानी), और स्पिंडल मोटर ओवरलोड से बचाता है। ये सुरक्षाएं तीन-बोर्ड स्टैक पर कार्यान्वित की जाती हैं: नियंत्रण कार्ड अधिकांश स्थितियों की निगरानी करता है और किसी खराबी पर गेट पल्स को अक्षम करने के लिए फायरिंग बोर्ड को आदेश देता है; पावर बोर्ड थर्मिस्टर कनेक्शन के माध्यम से थर्मल निगरानी में योगदान देता है।

Q5: अल्फा एसपीएम अलार्म कोड क्या हैं जो पावर बोर्ड की खराबी का संकेत देते हैं?

पावर बोर्ड के मुद्दों से संबंधित FANUC अल्फा एसपीएम अलार्म में शामिल हैं: एसपीएम अलार्म 24 (आईपीएम अलार्म - बुद्धिमान पावर मॉड्यूल गलती, आईजीबीटी गेट ड्राइव या पावर डिवाइस की गलती का संकेत देता है जो पावर बोर्ड के माध्यम से रूट करता है); एसपीएम अलार्म 01 (मोटर ओवरकरंट); और एसपीएम अलार्म 12 (हीटसिंक ओवरहीट)। एकल-घटना ओवरकरंट अलार्म क्षणिक लोड स्पाइक्स के परिणामस्वरूप हो सकते हैं, लेकिन लगातार या तुरंत आवर्ती अलार्म - विशेष रूप से आईपीएम अलार्म - बिना किसी मोटर या बाहरी दोष की पहचान के, प्रतिस्थापन उम्मीदवार के रूप में पावर बोर्ड को इंगित करते हैं।
