| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-1009-0300 |

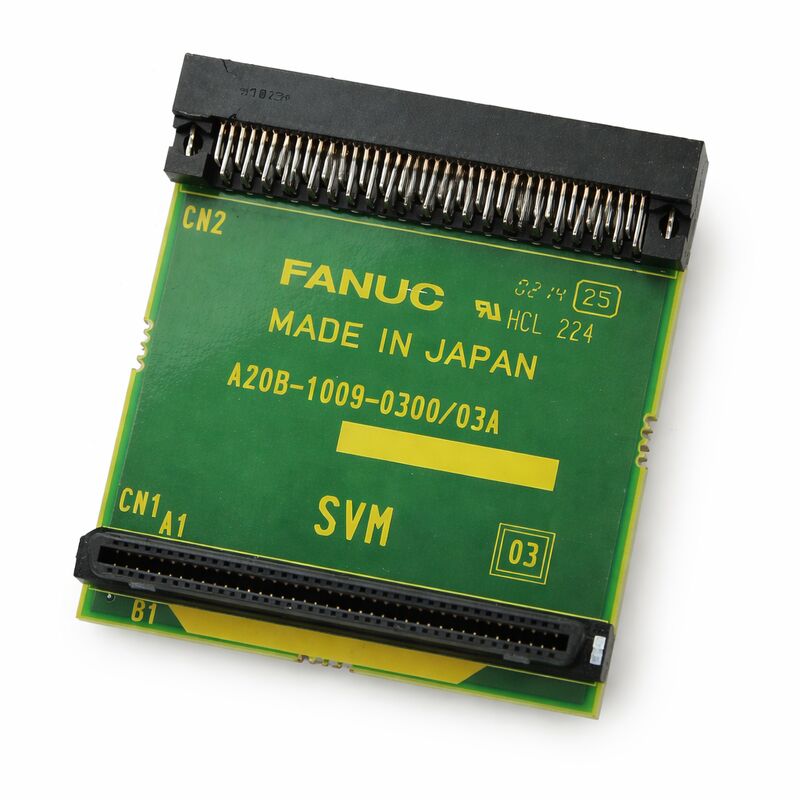

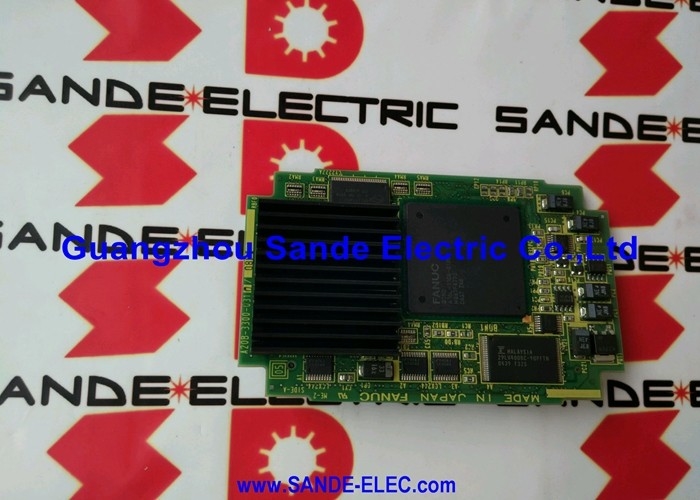

भाग संख्या: A20B-1009-0300
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: कनेक्शन पीसीबी
बोर्ड सीरीज़: A20B-1009
अनुप्रयोग: FANUC सीएनसी और रोबोट कंट्रोलर आंतरिक इंटरफ़ेस
A20B-1009-0300 FANUC की A20B-1009 सीरीज़ का एक कनेक्शन प्रिंटेड सर्किट बोर्ड है। FANUC सिस्टम में कनेक्शन बोर्ड कंट्रोलर के विभिन्न अनुभागों के बीच या कंट्रोलर और फील्ड वायरिंग के बीच भौतिक और विद्युत इंटरफ़ेस फ़ंक्शन करते हैं।
वे सिग्नल रूट करते हैं, कनेक्टर प्रकारों का मिलान करते हैं, सिग्नल स्तरों को परिवर्तित करते हैं, या कंट्रोलर कैबिनेट के बाहर से आने वाले केबलों के लिए भौतिक माउंटिंग पॉइंट और टर्मिनेशन प्रदान करते हैं।
A20B-1009 सीरीज़ FANUC इंटरफ़ेस और कनेक्शन पीसीबी का एक समूह है जिसका उपयोग सीएनसी और रोबोट कंट्रोलर अनुप्रयोगों में किया जाता है।
ये बोर्ड आम तौर पर सक्रिय सिग्नल प्रोसेसिंग नहीं करते हैं — वे सीपीयू या मेमोरी कार्ड नहीं हैं।
इसके बजाय वे कंट्रोल यूनिट की आंतरिक कनेक्टर व्यवस्था को मशीन या रोबोट की बाहरी वायरिंग के लिए आवश्यक भौतिक कनेक्टर्स और सिग्नल पाथ में अनुवाद करने का आवश्यक कार्य करते हैं।
इस इंटरफ़ेस की गुणवत्ता — हर कनेक्टर और ट्रेस की अखंडता — सीधे सिस्टम की उसके आसपास की मशीन हार्डवेयर के साथ संचार की विश्वसनीयता को प्रभावित करती है।
FANUC जापान में अपने प्रोसेसिंग बोर्ड के समान गुणवत्ता मानकों के अनुसार कनेक्शन बोर्ड का निर्माण करता है।
हालांकि इन बोर्डों को अक्सर सीपीयू और मेमोरी बोर्ड की तुलना में अनदेखा किया जाता है, एक विफल कनेक्शन बोर्ड टूटे हुए केबल के समान प्रभाव पैदा करता है: सिग्नल अपने गंतव्य तक पहुंचने में विफल रहते हैं, सीएनसी या रोबोट सेंसर इनपुट को मिस करता है या अपने आउटपुट को ड्राइव नहीं कर पाता है, और फॉल्ट दिखाई देते हैं।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-1009-0300 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | कनेक्शन पीसीबी |
| बोर्ड सीरीज़ | A20B-1009 |
| अनुप्रयोग | FANUC सीएनसी और रोबोट कंट्रोलर इंटरफ़ेस |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 – 55°C |
| भंडारण तापमान | −20 – 60°C |
| आर्द्रता | 75% RH अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
सीएनसी और रोबोट कंट्रोलर मोनोलिथिक डिवाइस नहीं होते हैं। उनमें कई बोर्ड होते हैं, प्रत्येक एक विशिष्ट नियंत्रण फ़ंक्शन में विशेषज्ञता रखता है, जो सभी परिभाषित आंतरिक बसों और कनेक्टर्स के एक सेट के माध्यम से संचार करते हैं।
इन बोर्डों के बीच यात्रा करने वाले सिग्नलों को अंततः बाहरी दुनिया तक पहुंचना चाहिए — सर्वो ड्राइव, आई/ओ फील्ड डिवाइस, ऑपरेटर पैनल और संचार नेटवर्क।
कनेक्शन बोर्ड इस संक्रमण को संभालते हैं।
एक आंतरिक बोर्ड एक उच्च-घनत्व कनेक्टर का उपयोग कर सकता है जो कंट्रोलर रैक के भीतर कुशलता से फिट होता है लेकिन फील्ड वायरिंग के लिए अव्यावहारिक है।
कनेक्शन बोर्ड एक एडाप्टर प्रदान करता है — आंतरिक कनेक्टर व्यवस्था से केबल और कनेक्टर प्रकारों में परिवर्तित होता है जो मशीन कैबिनेट में स्थापना के लिए उपयुक्त होते हैं।
FANUC रोबोट कंट्रोलर में, A20B-1009 सीरीज़ में ब्रेक और ग्रेविटी कंपनसेशन यूनिट कनेक्शन, आई/ओ कनेक्टर रूपांतरण और अन्य आंतरिक इंटरफ़ेस फ़ंक्शन के लिए उपयोग किए जाने वाले बोर्ड शामिल हैं।
सीरीज़ में प्रत्येक वेरिएंट — भाग संख्या के अंतिम अंकों द्वारा पहचाना जाता है — कंट्रोलर आर्किटेक्चर के भीतर इसके प्लेसमेंट द्वारा परिभाषित एक विशिष्ट कनेक्शन उद्देश्य की सेवा करता है।
कनेक्शन बोर्ड सक्रिय प्रोसेसिंग बोर्ड की तुलना में कम कारणों से विफल होते हैं। उनमें विफल होने के लिए कोई प्रोसेसर नहीं होता है, उम्र बढ़ने के लिए कोई कैपेसिटर नहीं होता है, दूषित होने के लिए कोई फर्मवेयर नहीं होता है।
उनके विफलता मोड मुख्य रूप से भौतिक होते हैं: बार-बार मेटिंग चक्रों से पीसीबी या उसके कनेक्टर्स को यांत्रिक क्षति, पर्यावरणीय संदूषण से जंग, ओवर-इंसर्शन बल से क्षति, या थर्मल साइक्लिंग से बोर्ड फ्लेक्स जो समय के साथ सोल्डर जोड़ों को तोड़ता है।
जब एक कनेक्शन बोर्ड विफल हो जाता है, तो लक्षण केबल दोष के समान होते हैं। कंट्रोलर द्वारा अपेक्षित सिग्नल अनुपस्थित होते हैं।
कंट्रोलर द्वारा संचालित आउटपुट मशीन तक नहीं पहुंचते हैं। अलार्म दिखाई देते हैं जो फील्ड डिवाइस विफलताओं की तरह दिखते हैं लेकिन वास्तव में कनेक्शन बोर्ड दोष होते हैं।
केबल और कनेक्टर जांच जो कुछ भी गलत नहीं पाती है, उसे ध्यान कनेक्शन बोर्ड पर ही केंद्रित करना चाहिए।
उच्च-कंपन वातावरण कनेक्शन बोर्ड के क्षरण को तेज करते हैं।
कंपन की बार-बार होने वाली सूक्ष्म हलचलें धीरे-धीरे सोल्डर जोड़ों और कनेक्टर संपर्कों को ढीला करती हैं।
उच्च स्पिंडल गति या महत्वपूर्ण कटिंग कंपन वाली मशीनों में कनेक्शन बोर्डों का नियमित निरीक्षण एक ध्वनि निवारक रखरखाव अभ्यास है।
कनेक्शन बोर्ड को बदलना आम तौर पर सीधा होता है। सिस्टम को पावर डाउन करें, हटाने से पहले केबल कनेक्शन का दस्तावेजीकरण करें, सभी केबलों और बोर्ड माउंटिंग को डिस्कनेक्ट करें, प्रतिस्थापन बोर्ड फिट करें, और प्रलेखित क्रम में केबलों को फिर से कनेक्ट करें।
दस्तावेज़ीकरण चरण महत्वपूर्ण है।
कनेक्शन बोर्ड में कई समान दिखने वाले कनेक्टर हो सकते हैं, और दो केबलों को स्वैप करने से गलत सिग्नल रूटिंग होती है जो अप्रत्याशित और निदान करने में कठिन दोष पैदा कर सकती है। हटाने से पहले केबल व्यवस्था की तस्वीर लें या आरेख बनाएं।
प्रतिस्थापन के बाद, मशीन चलाने से पहले कनेक्शन बोर्ड के आउटपुट पर सभी अपेक्षित सिग्नल मौजूद होने की पुष्टि करें।
यह सत्यापित करने के लिए कंट्रोलर की डायग्नोस्टिक आई/ओ स्क्रीन का उपयोग करें कि फील्ड इनपुट सही ढंग से पढ़ रहे हैं और आउटपुट कमांड फील्ड डिवाइस तक पहुंच रहे हैं।
Q1: कई आई/ओ सिग्नल एक साथ काम करना बंद कर दिए। केबल बरकरार दिखती हैं। क्या A20B-1009-0300 दोषपूर्ण हो सकता है?
बरकरार केबलों के साथ कई आई/ओ विफलताएं कनेक्शन बोर्ड दोष का एक क्लासिक पैटर्न है।
कनेक्शन बोर्ड के आंतरिक बस की विफलता — एक टूटी हुई ट्रेस या विफल सोल्डर जोड़ — एक समय में एक के बजाय एक साथ सिग्नलों के समूह को ले जा सकती है।
बोर्ड के विफल होने का निष्कर्ष निकालने से पहले कनेक्शन बोर्ड के कनेक्टर्स पर किसी भी क्षति या जंग के संकेतों की जांच करें।
कनेक्टर संपर्कों को साफ करें, सभी कनेक्टर्स को फिर से बैठाएं, और प्रतिस्थापन का आदेश देने से पहले फिर से परीक्षण करें।
Q2: कनेक्शन बोर्ड एक कनेक्टर के पास दृश्यमान जलने के निशान दिखाता है। क्या इसकी मरम्मत की जा सकती है?
जलने के निशान एक पिछले ओवरलोड घटना का संकेत देते हैं — कनेक्टर या आस-पास के सर्किट के माध्यम से अत्यधिक करंट।
भले ही ओवरलोड का कारण हल हो गया हो, बोर्ड के पीसीबी ट्रेस और आस-पास के घटक सतह से दिखाई न देने वाले तरीकों से खराब हो सकते हैं।
जले हुए क्षति वाला बोर्ड विश्वसनीय नहीं होता है। संभावित रूप से समझौता किए गए तांबे के ट्रेस पर कॉस्मेटिक क्षति की मरम्मत करने का प्रयास करने के बजाय इसे बदलें।
Q3: क्या यह बोर्ड SRAM बैटरी बैकअप आवश्यकताओं से प्रभावित है?
नहीं। कनेक्शन बोर्ड निष्क्रिय होते हैं — उनमें कोई मेमोरी, कोई प्रोसेसर और कोई बैटरी-बैकअप स्टोरेज नहीं होता है।
बोर्ड को बदलने पर खोने के लिए कोई डेटा नहीं है। सीपीयू या मेमोरी बोर्ड प्रतिस्थापन के विपरीत, कनेक्शन बोर्ड स्वैप के लिए बैकअप से डेटा बहाली की आवश्यकता नहीं होती है।
मशीन का नियंत्रण डेटा कंट्रोलर के मेमोरी बोर्ड में रहता है, जो कनेक्शन बोर्ड प्रतिस्थापन से अप्रभावित रहता है।
Q4: मैं कैसे पुष्टि करूं कि यह मेरे आवेदन के लिए सही कनेक्शन बोर्ड है?
स्थापित बोर्ड के लेबल से भाग संख्या पढ़ें। इसे बिल्कुल मिलाएं — A20B-1009-0300 प्रत्यय सहित।
A20B-1009 सीरीज़ के भीतर, विभिन्न वेरिएंट विभिन्न भौतिक कनेक्टर व्यवस्थाओं और सिग्नल असाइनमेंट की सेवा करते हैं।
एक गलत वेरिएंट यांत्रिक रूप से स्थापित होता है लेकिन सिग्नलों को गलत तरीके से रूट करता है। स्थापित बोर्ड का लेबल निश्चित पहचानकर्ता है।
Q5: स्थापित बोर्ड पर कनेक्टर पिन मुड़े हुए हैं। क्या बोर्ड को बदला जाना चाहिए या पिन को सीधा किया जाना चाहिए?
पीसीबी कनेक्टर पर मुड़े हुए पिन को सावधानीपूर्वक सीधा किया जाना चाहिए यदि पिन के आधार पर कोई स्थायी विकृति मौजूद नहीं है। उपयुक्त छोटे उपकरणों का उपयोग करें और सावधानी से काम करें।
यदि कोई पिन अपने आधार पर टूटा हुआ है या जिस पीसीबी पैड पर वह सोल्डर किया गया है वह उठा हुआ है, तो प्रतिस्थापन आवश्यक है — औद्योगिक नियंत्रण बोर्ड उपयोग के लिए आवश्यक गुणवत्ता मानक तक टूटे हुए पिन को मज़बूती से मरम्मत नहीं किया जा सकता है। निर्णय लेने से पहले आवर्धन के तहत निरीक्षण करें।
