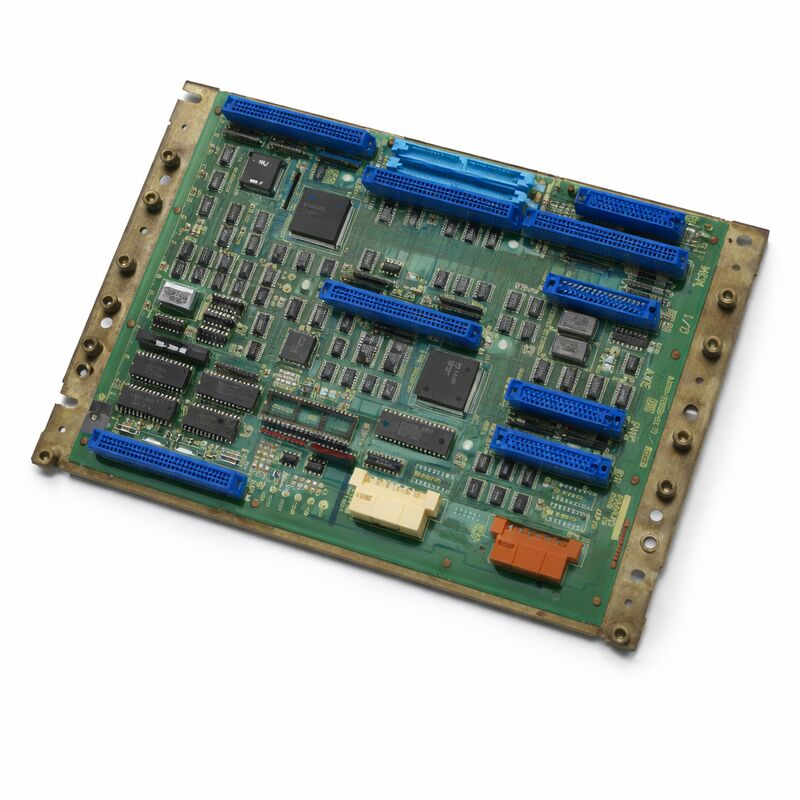

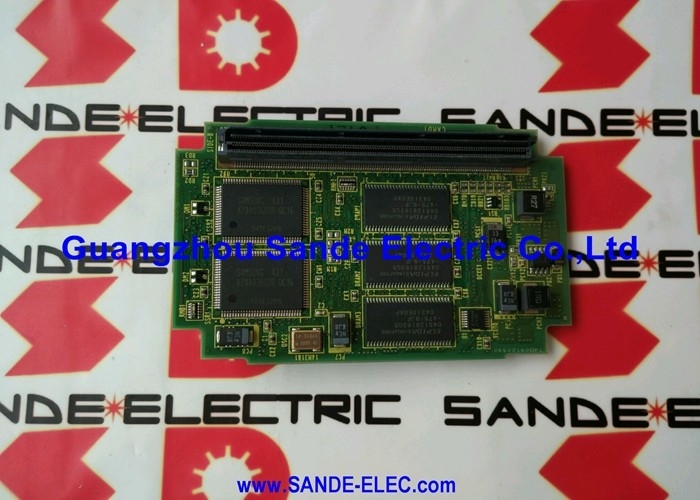

Fanuc A20B-2000-0170 मदर बोर्ड A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170∙ शून्य-सी नियंत्रण मास्टर पीसीबी ∙ 32-बिट, श्रृंखला 0MC / 0TC / 0MD / 0TD, बंद कर दिया

भाग संख्याःA20B-2000-0170

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:मास्टर कंट्रोल पीसीबी (मदरबोर्ड)

वास्तुकला:32-बिट, स्प्लिट आर्किटेक्चर

संगत प्रणालियाँ:FANUC सीरीज़ 0MC, 0TC, 0MD, 0TD (Zero-C)

समर्थित विन्यासः0-T, 0-M, 0-W, 0-P, 0-G

उत्पादन की स्थितिःबंद; उत्तराधिकारी A20B-2000-0175

वजनः5.36 पाउंड (लगभग 2.43 किलो)

अवलोकन

A20B-2000-0170 मास्टर कंट्रोल पीसीबी है FANUC सीरीज जीरो-सी सीएनसी कंट्रोलर के लिए मदरबोर्ड। यह केंद्रीय बोर्ड है जिसके चारों ओर पूरे जीरो-सी कंट्रोलर का निर्माण किया गया है।FANUC की अपनी शब्दावली में, यह मुख्य 32-बिट पीसीबी है जो शून्य-सी प्लेटफॉर्म की पीढ़ी और क्षमता को परिभाषित करता है।

जीरो-सी FANUC की सबसे सफल और व्यापक रूप से तैनात सीएनसी नियंत्रक पीढ़ियों में से एक थी।

इसने अपने उत्पादन युग के दौरान वैश्विक मशीन टूल्स उद्योग में टर्निंग सेंटर (0TC, 0TD), मशीनिंग सेंटर (0MC, 0MD), और कई अन्य मशीन प्रकारों में अपना रास्ता पाया।

नतीजतन, दुनिया भर में उत्पादन सुविधाओं में कार्यरत शून्य-सी मशीनों का एक विशाल स्थापित आधार है।A20B-2000-0170 प्रतिस्थापन है जो इसे बहाल करता है.

यह बोर्ड 0-बी पीढ़ी के पहले के मुख्य बोर्डों की तुलना में आधा आकार ′′ छोटा है।

यह शून्य-सी के प्लग-इन परिधीय कार्ड के लिए एक बैकप्लेन के रूप में कार्य करता है। न्यूनतम विन्यास के लिए तीन परिधीय बोर्डों की आवश्यकता होती हैः एक मेमोरी कार्ड, एक अक्ष कार्ड और एक I / O कार्ड।ग्राफिक्स प्रोसेसर जोड़ें, एक पीएमसी-एम कार्ड, 5 वीं और 6 वीं अक्षों के लिए अतिरिक्त अक्ष बोर्ड, और डीएनसी संचार के लिए एक पीसी कैसेट।

इस विस्तार की क्षमता ने मशीन बिल्डरों के लिए एक ही मास्टर बोर्ड को कई अलग-अलग मशीन कॉन्फ़िगरेशन में फिट करने के लिए शून्य-सी को एक अत्यधिक विन्यास योग्य मंच बना दिया।

इस बोर्ड को FANUC द्वारा बंद कर दिया गया है। इसका उत्तराधिकारी A20B-2000-0175 है।

खरीदते समय, आदेश देने से पहले स्थापित परिधीय कार्ड और सिस्टम सॉफ्टवेयर के साथ संगतता की पुष्टि करें।

प्रमुख विनिर्देश

स्प्लिट आर्किटेक्चर

A20B-2000-0170 की परिभाषित डिजाइन विशेषता इसकी स्प्लिट आर्किटेक्चर है। पहले के FANUC सीएनसी मुख्य बोर्डों के विपरीत जो अधिकांश प्रसंस्करण को एक बड़े बोर्ड पर केंद्रित करते थे,शून्य-सी मास्टर बोर्ड एक साझा बैकप्लेन के माध्यम से अपने परिधीय बोर्डों में प्रसंस्करण वितरित करता है.

मास्टर बोर्ड मुख्य सीएनसी कार्यों को संभालता है, सीएनसी प्रोग्राम इंटरप्रिटर, इंटरपोलेशन गणना, और निर्देशांक प्रबंधन।अक्ष बोर्ड अपने आवंटित धुरी के लिए सर्वो आदेश पीढ़ी और प्रतिक्रिया प्रसंस्करण संभालता है.

मेमोरी बोर्ड प्रोग्राम स्टोरेज और पुनर्प्राप्ति को संभालता है। पीएमसी-एम कार्ड (जब फिट होता है) मशीन सीढ़ी तर्क को स्वतंत्र रूप से संभालता है।

प्रसंस्करण के इस वितरण से कई व्यावहारिक लाभ प्राप्त हुए। प्रत्येक बोर्ड को उसके विशिष्ट कार्य के लिए अनुकूलित किया जा सकता है।

एक विफल अक्ष बोर्ड ने पूर्ण एनसी कार्य को नीचे नहीं लिया। And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.

जीरो-सी फानुक कंट्रोल्स का स्विस आर्मी चाकू

जीरो-सी की विन्यासशीलता अपने युग के लिए उल्लेखनीय थी. वही A20B-2000-0170 मास्टर बोर्ड दो धुरी और एक सीरियल धुरी के साथ एक साधारण गिरोह उपकरण लेथ की सेवा कर सकता था,या 5 अक्षों के साथ एक जटिल टर्न मिल केंद्र, एक सी-अक्ष, लाइव टूलींग, और tailstock नियंत्रण।

परिधीय बोर्ड चयन, पैरामीटर विन्यास और सिस्टम सॉफ्टवेयर संस्करण किसी भी दी गई स्थापना की क्षमता निर्धारित करता है।

इस कॉन्फ़िगरेबिलिटी का अर्थ था कि शून्य-सी हर मशीनिंग अनुशासन में सैकड़ों विभिन्न मशीन निर्माताओं की मशीनों पर दिखाई दिया।

0-T विन्यास में टर्न थे। 0-M विन्यास में मशीनिंग केंद्र थे।

0-W कॉन्फ़िगरेशन ने वायर ईडीएम मशीनों की सेवा की। 0-P कॉन्फ़िगरेशन ने पंच प्रेस की सेवा की। 0-G कॉन्फ़िगरेशन ने पीसने वाली मशीनों की सेवा की।

सभी एक ही मास्टर बोर्ड प्लेटफॉर्म से चलाया।

रखरखाव के लिए व्यावहारिक परिणाम यह है कि प्रतिस्थापन A20B-2000-0170 बोर्ड एक ही नियंत्रण पीढ़ी की मशीनों के बीच स्थानांतरित करने योग्य हैं,बशर्ते परिधीय बोर्ड और सिस्टम सॉफ़्टवेयर सही ढंग से मेल खाएं.

एक बंद 0MC से एक बोर्ड एक चल रहे 0TC में एक वैध प्रतिस्थापन हो सकता है यदि हार्डवेयर और सॉफ्टवेयर संगतता की पुष्टि की जाती है।

मास्टर बोर्ड को बदलना

मास्टर बोर्ड में कोई मशीन-विशिष्ट डेटा नहीं होता है, यह एक प्रोसेसर बोर्ड है। मशीन-विशिष्ट डेटा (पैरामीटर, प्रोग्राम, पीएमसी सीढ़ी,उपकरण ऑफसेट) स्मृति बोर्ड के SRAM और FROM में संग्रहीत है.

जब A20B-2000-0170 को बदल दिया जाता है, तो ये डेटा मेमोरी बोर्ड में संरक्षित होते हैं, जो आमतौर पर स्थापित रहता है।

हालांकि, मेमोरी कार्ड या बाहरी डिवाइस पर पूर्ण पूर्व-रखरखाव डेटा बैकअप हमेशा सही अभ्यास है।

यदि SRAM बैटरी सीमांत रही है और बोर्ड स्वैप के दौरान डिस्चार्ज हो जाती है, तो SRAM सामग्री खो सकती है भले ही मेमोरी बोर्ड स्थापित रहे।

एक अच्छी तरह से ज्ञात बैकअप उस हानि को संकट के बजाय पुनर्प्राप्त करने योग्य घटना बनाता है।

प्रतिस्थापन के बाद the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: शून्य-सी नियंत्रक आरंभ पर एक रैम समता अलार्म दिखाता है. अन्य बोर्ड सामान्य प्रतीत होते हैं. क्या मास्टर बोर्ड गलती है?

जीरो-सी प्रणाली में रैम समता अलार्म मेमोरी की खराबी की ओर इशारा करते हैं, लेकिन मेमोरी मास्टर बोर्ड के बजाय मेमोरी बोर्ड पर हो सकती है।

जांचें कि अलार्म संदर्भ कौन से मेमोरी एड्रेस ✓ नियंत्रक के नैदानिक आउटपुट से पता चलेगा कि दोष सामान्य रैम, एनसी रैम या पीएमसी रैम में है।

यदि दोष मास्टर बोर्ड के स्वयं के रैम का संदर्भ देता है, तो मास्टर बोर्ड संदिग्ध है।

यदि यह मेमोरी बोर्ड की रैम का संदर्भ देता है, तो सबसे पहले मेमोरी बोर्ड की जांच की जानी चाहिए।

प्रश्न 2: मशीन में 0TC विन्यास है। क्या 0MC मशीन से A20B-2000-0170 इसे बदल सकता है?

हाँ, मास्टर बोर्ड हार्डवेयर 0TC और 0MC कॉन्फ़िगरेशन में आम है.

टर्निंग और मशीनिंग सेंटर कॉन्फ़िगरेशन के बीच अंतर अक्ष बोर्ड, सिस्टम सॉफ्टवेयर और मापदंडों द्वारा निर्धारित किया जाता है, न कि मास्टर बोर्ड स्वयं।

एक 0MC से एक मास्टर बोर्ड एक 0TC स्थापना की सेवा कर सकता है, बशर्ते परिधीय बोर्डों के संगत होने की पुष्टि हो और सिस्टम सॉफ्टवेयर सही ढंग से लोड हो।

विनिमय का प्रयास करने से पहले हमेशा स्थापित प्रणाली का बैकअप लें।

Q3: A20B-2000-0170 चालू है लेकिन डिस्प्ले में कोई नियंत्रक स्टार्टअप पाठ के साथ एक सफेद स्क्रीन दिखाई देती है। क्या हो रहा है?

स्टार्टअप पर एक सफेद स्क्रीन आमतौर पर इंगित करती है कि ग्राफिक्स उपप्रणाली ने एक संकेत प्राप्त किया है लेकिन एनसी प्रोसेसर अभी तक शुरू नहीं हुआ है या बूट अनुक्रम में जल्दी बंद हो गया है।मास्टर बोर्ड पर किसी भी दृश्य एलईडी अलार्म पैटर्न की जाँच करें ये प्रारंभिक नैदानिक जानकारी प्रदान करते हैं.

सामान्य कारणों में विफल मेमोरी बोर्ड, भ्रष्ट FROM सामग्री, या मास्टर बोर्ड के स्वयं के प्रोसेसर सर्किट्री में त्रुटि शामिल है।

परिधीय बोर्ड कनेक्शन की जाँच करें और पुष्टि करें कि मेमोरी बोर्ड ठीक से बैठा है।

प्रश्न 4: क्या उत्तराधिकारी बोर्ड A20B-2000-0175 सीधे A20B-2000-0170 की जगह ले सकता है?

-0175 -0170 का निर्दिष्ट उत्तराधिकारी है, लेकिन विशिष्ट संयंत्र के लिए प्रत्यक्ष विनिमेयता की पुष्टि की जानी चाहिए।

FANUC की Zero-C श्रृंखला के उत्तराधिकारी बोर्ड आमतौर पर कार्यात्मक संगतता बनाए रखते हुए हार्डवेयर संशोधनों को संबोधित करते हैं,लेकिन सिस्टम सॉफ्टवेयर संस्करण और परिधीय बोर्ड विन्यास स्थापना से पहले -0175 की संगतता रेंज के खिलाफ सत्यापित किया जाना चाहिए.

अपने विन्यास के लिए विशिष्ट पुष्टि के लिए मशीन टूल्स निर्माता या एक योग्य FANUC सेवा संगठन से संपर्क करें।

Q5: मास्टर बोर्ड को परीक्षण किए गए स्पेयर के साथ बदलने के बाद शून्य-सी मशीन एक सर्वो अलार्म प्रदर्शित कर रही है। अक्ष बोर्डों को नहीं बदला गया था। इसका कारण क्या हो सकता है?

मास्टर बोर्ड को बदलने के बाद ही सर्वो अलार्म दिखाई देता है, जो नए मास्टर बोर्ड और मौजूदा अक्ष बोर्ड के बीच संचार समस्या का संकेत देता है।

जाँच करें कि मास्टर बोर्ड पूरी तरह से बैकप्लेन में बैठा है और सभी इंटर-बोर्ड कनेक्टर्स संलग्न हैं।

यह भी सत्यापित करें कि मेमोरी बोर्ड में सिस्टम पैरामीटर ∙ विशेष रूप से सर्वो इंटरफेस पैरामीटर ∙ बरकरार हैं।

यदि स्वैप के दौरान पैरामीटर खो गए हैं, तो बैकअप से पुनर्स्थापित करने और सर्वो पैरामीटर को फिर से दर्ज करने से अलार्म को हल करना चाहिए।
