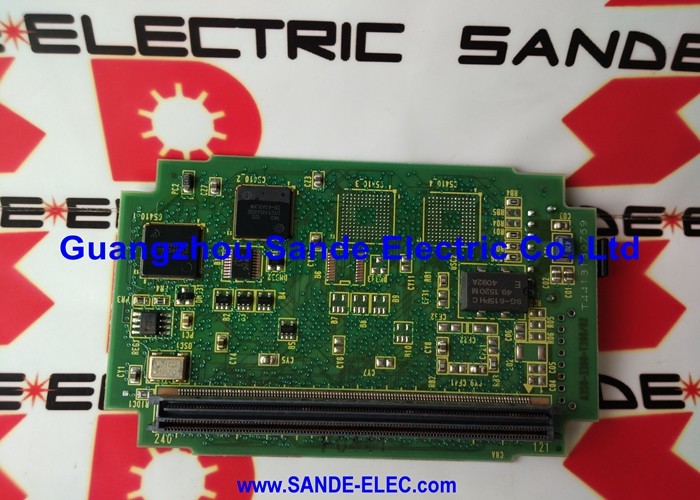

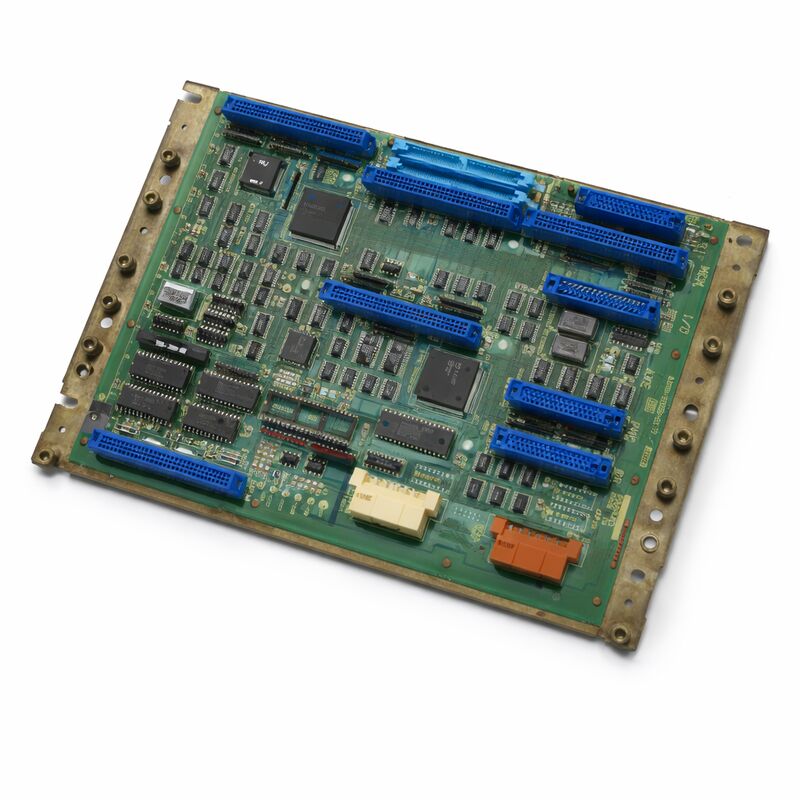

1pc FANUC MASTER BOARD A20B-2000-0175 परीक्षण किया गया A20B20000175 A2OB-2OOO-O175

FANUC A20B-2000-0175 ∙ शून्य-सी नियंत्रण मास्टर पीसीबी 32 बिट 486, श्रृंखला 0MC / 0TC / 0MD / 0TD

भाग संख्याःA20B-2000-0175

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:मास्टर कंट्रोल पीसीबी (मदरबोर्ड)

प्रोसेसर:32-बिट इंटेल 486

वास्तुकला:स्प्लिट (वितरित) वास्तुकला

संगत प्रणालियाँ:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (शून्य-सी / शून्य-डी)

समर्थित विन्यासः0-T, 0-M, 0-W, 0-P, 0-G

पूर्ववर्ती:A20B-2000-0170

अवलोकन

A20B-2000-0175 FANUC की श्रृंखला शून्य-सी और शून्य-डी सीएनसी प्रणालियों के लिए 32-बिट मास्टर नियंत्रण पीसीबी है। यह A20B-2000-0175 का उत्तराधिकारी है,एक ही बुनियादी वास्तुकला साझा लेकिन एक तेज इंटेल 486 प्रोसेसर को शामिल करने के पहले बोर्ड के प्रोसेसर के स्थान पर.

प्रसंस्करण गति में उन्नयन ने नियंत्रक के परिधीय बोर्ड विन्यास में परिवर्तन की आवश्यकता के बिना सीएनसी के चक्र समय प्रदर्शन और प्रतिक्रियाशीलता में सुधार किया।

अपने पूर्ववर्ती की तरह, A20B-2000-0175 एक आधा आकार का बोर्ड है जो पूरे शून्य-सी नियंत्रक के लिए बैकप्लेन और केंद्रीय प्रोसेसर के रूप में कार्य करता है।

सभी परिधीय बोर्ड ′′ मेमोरी कार्ड, एक्सिस कंट्रोल बोर्ड, I/O बोर्ड, और वैकल्पिक रूप से ग्राफिक्स प्रोसेसर और PMC-M कार्ड ′′ इस मास्टर बोर्ड में प्लग करें या उसके माध्यम से कनेक्ट करें।मास्टर बोर्ड इन सभी का समन्वय करता है, सीएनसी इंटरपोलेशन, प्रोग्राम निष्पादन और प्रत्येक उपप्रणाली के बीच संचार का प्रबंधन करता है।

इस बोर्ड के चारों ओर निर्मित शून्य-सी प्लेटफार्म, FANUC की सबसे व्यापक रूप से तैनात नियंत्रक पीढ़ियों में से एक था।

इसकी असाधारण विन्यास क्षमता ¥ घूर्णन, मिलिंग, ईडीएम, पीसने, पंच प्रेस,और एक ही हार्डवेयर प्लेटफॉर्म से अन्य मशीन प्रकारों ने इसे मशीन उपकरण निर्माताओं की एक बड़ी श्रृंखला के लिए विकल्प बना दिया।.

इस नियंत्रक को चलाने वाली मशीनें विश्व स्तर पर उत्पादन में बनी हुई हैं। A20B-2000-0175 वह हिस्सा है जो मास्टर बोर्ड विफल होने पर उन्हें चालू रखता है।

प्रमुख विनिर्देश

486 प्रोसेसर अपग्रेड ने क्या बदला?

A20B-2000-0175 और इसके पूर्ववर्ती के बीच मुख्य हार्डवेयर अंतर प्रोसेसर है। -0175 एक इंटेल 486 प्रोसेसर का उपयोग करता है,जो पहले के बोर्ड के सीपीयू की तुलना में प्रसंस्करण थ्रूपुट में मापने योग्य सुधार प्रदान करता है.

सीएनसी के संदर्भ में, यह प्रसंस्करण में सुधार एक ही गति कार्यक्रमों के लिए तेजी से अंतःपोषण के रूप में प्रकट होता है।

कई छोटे खंडों के साथ जटिल समोच्चण कार्यक्रम चलाने वाली मशीनों पर, अतिरिक्त प्रसंस्करण हेडरूम ने नियंत्रक को आगे देखने और अधिक सुचारू रूप से इंटरपोलेट करने की अनुमति दी।

486 ने परिधीय बोर्डों के साथ संचार को भी तेजी से संभाला, जिससे समग्र नियंत्रण लूप में विलंबता कम हो गई।

यह सुधार महत्वपूर्ण था, लेकिन यह विघटनकारी नहीं था। परिधीय बोर्ड पारिस्थितिकी तंत्र मेमोरी बोर्ड, एक्सिस बोर्ड, आई/ओ बोर्ड ✓ संगत रहे।

-0170 चलाने वाले नियंत्रक को मास्टर बोर्ड को बदलकर और SMD मॉड्यूल को स्थानांतरित करके -0175 में अपग्रेड किया जा सकता है,बशर्ते परिधीय बोर्ड तेजी से प्रोसेसर के समय के साथ संगत थे.

स्प्लिट आर्किटेक्चर शून्य-सी डिजाइन दर्शन

जीरो-सी मास्टर बोर्ड एक स्प्लिट प्रोसेसिंग आर्किटेक्चर का केंद्र है। मास्टर बोर्ड स्वयं एनसी कर्नेल ¢ इंटरपोलेशन गणना, प्रोग्राम पार्सिंग, निर्देशांक प्रबंधन को संभालता है।मास्टर बोर्ड पर फिट अक्ष बोर्ड डिजिटल servo इंटरफ़ेस चलाता है, एनसी की गणना की गई स्थितियों को पल्स-विड्थ कमांड में परिवर्तित करता है जो सर्वो एम्पलीफायरों को चलाता है।

मेमोरी बोर्ड में सिस्टम प्रोग्राम, पैरामीटर और एनसी प्रोग्राम होते हैं।

I/O बोर्ड मशीन के फील्ड वायरिंग ∙ सेंसर, सोलेनोइड, स्विच को जोड़ता है।

कार्य का यह पृथक्करण जानबूझकर किया गया था। प्रत्येक बोर्ड ने प्रसंस्करण समय के लिए दूसरों के साथ प्रतिस्पर्धा किए बिना अपने विशिष्ट कार्य को संभाला।

यह प्रणाली भी रखरखाव योग्य थी: एक विफल अक्ष बोर्ड ने एनसी को बाहर नहीं निकाला, और एक विफल मेमोरी बोर्ड को मास्टर बोर्ड को परेशान किए बिना प्रतिस्थापित किया जा सकता था।

एक कार्यात्मक शून्य-सी प्रणाली के लिए न्यूनतम विन्यास तीन बोर्ड हैंः मास्टर बोर्ड, मेमोरी बोर्ड, अक्ष बोर्ड,और एक I/O बोर्ड ¢ आम तौर पर मशीन में डीएनसी संचार के लिए एक पीसी कैसेट भी शामिल है.

बड़े कॉन्फ़िगरेशन में बेहतर डिस्प्ले के लिए ग्राफिक्स प्रोसेसर उप-प्रणाली, अधिक जटिल सीढ़ी कार्यक्रमों के लिए एक पीएमसी-एम बोर्ड और 5 वीं या 6 वीं अक्षों के लिए अतिरिक्त अक्ष बोर्ड जोड़े जाते हैं।

-0170 के साथ पिछड़ी संगतता

A20B-2000-0175 A20B-2000-0170 के लिए नामित प्रतिस्थापन है। अधिकांश विन्यासों में, -0175 -0170 के समान परिधीय बोर्डों और समान SMD मॉड्यूल (यदि कोई हो) को स्वीकार करता है।जब -0170 को -0175 से बदल दिया जाता है, परिधीय बोर्ड अपनी जगह पर बने रहते हैं और यदि लागू हो तो एसएमडी मॉड्यूल स्थानांतरित किए जाते हैं।

प्रतिस्थापन से पहले सत्यापित करने के लिए मुख्य संगतता आवश्यकता सिस्टम सॉफ्टवेयर संस्करण है।

-0175 बाद के हार्डवेयर संशोधन का उपयोग करता है. मेमोरी बोर्ड पर सिस्टम सॉफ्टवेयर -0175 बोर्ड संशोधन के साथ संगत होना चाहिए.

ज्यादातर मामलों में यह कोई समस्या नहीं है, लेकिन बहुत शुरुआती जीरो-सी सिस्टम सॉफ्टवेयर संस्करण चलाने वाले नियंत्रकों को -0175 पर संक्रमण करते समय सिस्टम सॉफ्टवेयर अपडेट की आवश्यकता हो सकती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: शून्य-सी मशीन बूट होती है, लेकिन चक्र का समय अपेक्षित से धीमा लगता है। क्या मास्टर बोर्ड अपने अपेक्षित प्रदर्शन से नीचे काम कर रहा है?

शून्य-सी प्रणाली पर धीमा चक्र समय गलत आगे देखने के मापदंडों, मास्टर बोर्ड पर एक खराब घड़ी सर्किट, या एक परिधीय बोर्ड से अत्यधिक रुकावट भार से आ सकता है।किसी भी प्रोसेसर व्यस्त संकेतक के लिए नियंत्रक के नैदानिक स्क्रीन की जाँच करें.

यदि बोर्ड का क्लॉक ऑसिलेटर खराब हो जाता है, तो यह अपनी नामित आवृत्ति से नीचे चल सकता है ∙ यह अंतरालगत दोषों के बजाय लगातार, पुनः प्रयोज्य मंदी का उत्पादन करता है।

एक बोर्ड की प्रतिस्थापन एक विफल घड़ी सर्किट के लिए एकमात्र विश्वसनीय उपाय है।

प्रश्न 2: -0170 को -0175 से बदलने के बाद, मशीन शुरू होती है लेकिन अक्ष बोर्ड को पहचाना नहीं जाता है। इसका कारण क्या हो सकता है?

एक मास्टर बोर्ड स्वैप के बाद अक्ष बोर्ड मान्यता विफलता आमतौर पर -0175 और अक्ष बोर्ड के बीच एक समय या हार्डवेयर संशोधन असंगतता का संकेत देती है।अक्ष बोर्ड संशोधन -0175 के लिए संगतता सीमा के भीतर है की पुष्टि करें.

मास्टर बोर्ड और अक्ष बोर्ड के बीच बैकप्लेन कनेक्शन की जाँच करें. यह भी सत्यापित करें कि अक्ष बोर्ड पर कोई भी विन्यास स्विच सिस्टम की अक्ष गणना के लिए सही ढंग से सेट हैं.

प्रश्न 3: शून्य-सी मशीन चालू होती है, लेकिन प्रारंभिक स्टार्टअप फ्लैश के बाद डिस्प्ले खाली रहता है। अन्य बोर्ड सामान्य दिखाई देते हैं। क्या मास्टर बोर्ड दोष है?

आरंभिक स्टार्टअप के बाद रिक्त डिस्प्ले का अर्थ होता है कि एनसी प्रोसेसर ने अपना बूट अनुक्रम पूरा नहीं किया है।

यह मास्टर बोर्ड ही हो सकता है, या मेमोरी बोर्ड है कि मास्टर बोर्ड से सॉफ्टवेयर लोड करने की कोशिश कर रहा है.

बूट अनुक्रम की स्थिति के लिए मास्टर बोर्ड पर डायग्नोस्टिक एलईडी देखें।एक बोर्ड जो एक विशिष्ट एलईडी पैटर्न के साथ आधे रास्ते में बंद हो जाता है, FANUC नैदानिक चार्ट में एक परिभाषित दोष स्थान की ओर इशारा करता है.

कोई एलईडी गतिविधि उत्पन्न नहीं करने वाला बोर्ड मास्टर बोर्ड पर प्रोसेसर या बिजली की खराबी का सुझाव देता है।

Q4: क्या A20B-2000-0175 0MC और 0TD मशीन के बीच विनिमेय है?

मास्टर बोर्ड हार्डवेयर सभी जीरो-सी वेरिएंट के लिए समान है। जो मशीन प्रकारों के बीच भिन्न होता है वह सिस्टम सॉफ्टवेयर, अक्ष बोर्ड और पैरामीटर हैं।

एक 0MC से एक बोर्ड एक 0TD की सेवा कर सकता है और इसके विपरीत, बशर्ते परिधीय बोर्ड, सिस्टम सॉफ्टवेयर और पैरामीटर लक्ष्य मशीन के लिए उपयुक्त हों।

किसी भी मास्टर बोर्ड प्रतिस्थापन के बाद लक्ष्य मशीन के डेटा बैकअप को हमेशा बहाल करें।

प्रश्न 5: -0175 बोर्ड को परीक्षण के लिए स्पेयर पार्ट के रूप में खरीदा गया था। इसकी स्थिति बनाए रखने के लिए इसे कैसे संग्रहीत किया जाना चाहिए?

स्थिर कमरे के तापमान पर मूल या प्रतिस्थापन विरोधी स्थैतिक पैकेजिंग में रखें। आर्द्रता, प्रत्यक्ष सूर्य के प्रकाश और अत्यधिक तापमान से दूर रखें।

बैग पर भाग संख्या और परीक्षण की तारीख लगाकर चिह्नित करें। हर कुछ वर्षों में, किसी भी ऑक्सीकरण के लिए बोर्ड संपर्क की जांच करें।

यदि बोर्ड में एक SRAM बैकअप बैटरी है, तो बोर्ड की सेवा में आवश्यकता होने से पहले बैटरी की जाँच करें और उसे बदलें ️ भंडारण के दौरान बैटरी की विफलता बोर्ड को प्रभावित नहीं करती है,लेकिन मतलब है कि SRAM डेटा जीवित नहीं रहेगा अगर बोर्ड कभी SRAM में डेटा के साथ संचालित है.
