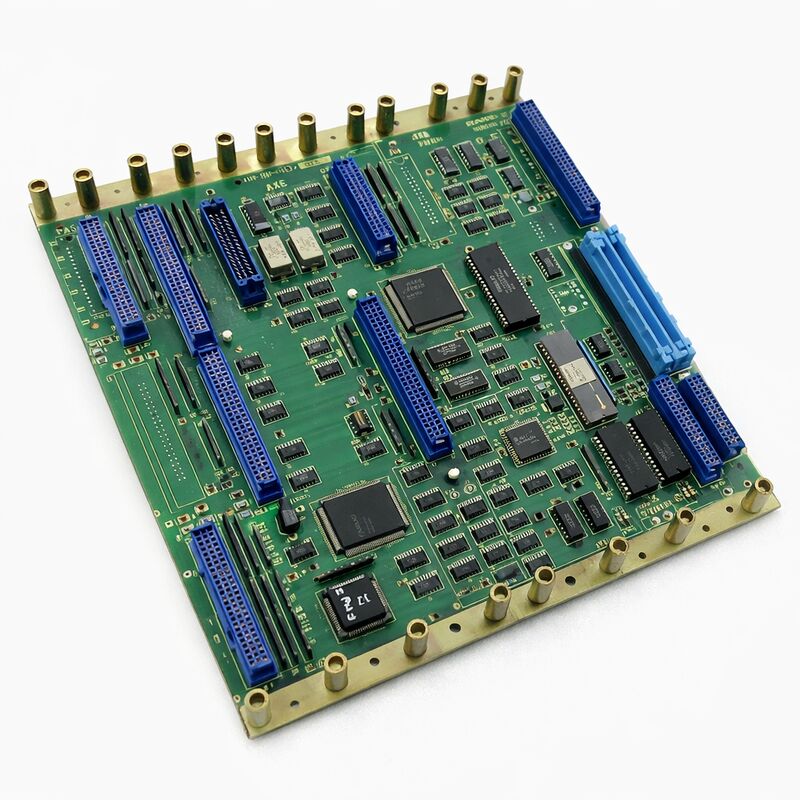

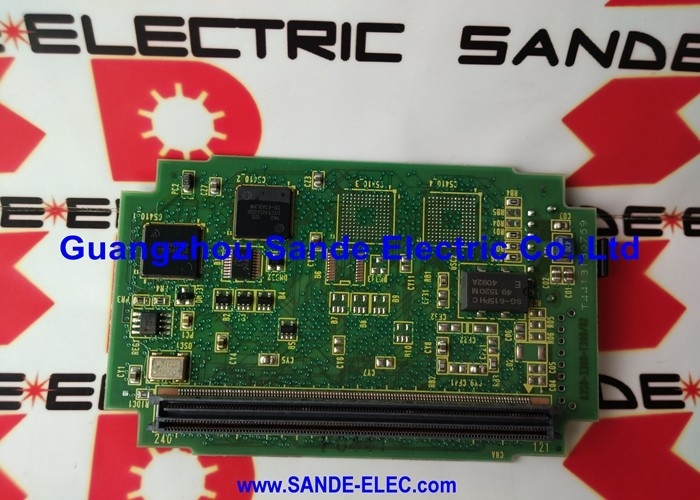

Fanuc A20B-2001-0120 पीसी बोर्ड A20B20010120 A2OB-2OO1-O12O

FANUC A20B-2001-0120

भाग संख्याःA20B-2001-0120

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:मास्टर पीसीबी (मदरबोर्ड / बैकप्लेन)

बोर्ड श्रृंखलाःA20B-2001

पीढ़ीःसीरीज 0 मॉडल डी (मध्य पीढ़ी, आधा आकार)

संगत प्रणालियाँ:सीरीज 0-डी 0-एमडी, 0-टीडी सीएनसी नियंत्रक

वास्तुकला:वितरित परिधीय बोर्डों को मास्टर बोर्ड में प्लग करें

परिधीय बोर्ड:मेमोरी, अक्ष, I/O, PMC (कैसेट या बोर्ड)

अवलोकन

A20B-2001-0120 FANUC के सीरीज 0 मॉडल D सीएनसी नियंत्रकों के लिए मास्टर पीसीबी है ′′ आधा आकार का प्रारूप मदरबोर्ड जो 0-डी नियंत्रक वास्तुकला के केंद्र में बैठता है।यह FANUC 0 श्रृंखला के कालक्रम में एक विशिष्ट स्थान रखता है: एक मध्य पीढ़ी का बोर्ड जो पहले के पूर्ण आकार के 0-सी वेरिएंट और बाद में संशोधित आधे आकार के डिजाइनों के बीच बैठता है।

0-D पीढ़ी ने 0-C वास्तुकला को प्रसंस्करण गति, सीरियल ड्राइव इंटरफ़ेस समर्थन,और प्रणाली की क्षमता एक ही बुनियादी वितरित बोर्ड वास्तुकला है कि 0 श्रृंखला इतना अनुकूलन योग्य बना दिया बनाए रखते हुए.

मास्टर बोर्ड की भूमिका वास्तुशिल्प है, न कि केवल कम्प्यूटेशनल. यह भौतिक और विद्युत बैकप्लेन है कि नियंत्रक में अन्य सभी बोर्डों प्लग में है. स्मृति बोर्ड, अक्ष नियंत्रण बोर्ड,आई/ओ बोर्ड, और PMC बोर्ड सभी A20B-2001-0120 से कनेक्ट होते हैं और उसके माध्यम से संवाद करते हैं।

मास्टर बोर्ड उस बस का समन्वय करता है जिसे ये परिधीय बोर्ड साझा करते हैं।इसमें मुख्य प्रोसेसर भी होता है जो सीएनसी ऑपरेटिंग सॉफ्टवेयर चलाता है और मशीन को चलाने वाले जी-कोड और एम-कोड प्रोग्राम की व्याख्या करता है.

FANUC के 0-D ने बड़ी संख्या में मशीनों में अपना रास्ता बना लिया है, 0-TD कॉन्फ़िगरेशन में टर्निंग सेंटर, 0-MD कॉन्फ़िगरेशन में मशीनिंग सेंटर, और विभिन्न 0-WD,तार ईडीएम और पंच प्रेस अनुप्रयोगों के लिए 0-पीडी वेरिएंटइनमें से कई मशीनें आज भी उत्पादक उपयोग में हैं।

A20B-2001-0120 वह घटक है जो उन्हें चालू रखता है।

प्रमुख विनिर्देश

वितरित आर्किटेक्चर 0-D नियंत्रक कैसे काम करता है

A20B-2001-0120 को समझने का अर्थ है 0-सीरीज़ वितरित वास्तुकला को समझना।

मास्टर बोर्ड आत्मनिर्भर नहीं है। इसमें अक्ष नियंत्रण सर्किट, I/O इंटरफ़ेस या मेमोरी नहीं होती है।

इन कार्यों को समर्पित परिधीय बोर्डों द्वारा संभाला जाता है जो मास्टर बोर्ड के कनेक्टर में प्लग करते हैं।

मास्टर बोर्ड उनके बीच बस संकेतों को रूट करता है और साझा प्रोसेसर और घड़ी संसाधन प्रदान करता है जिनकी उन्हें आवश्यकता होती है।

सबसे सरल 0-डी विन्यास में, मास्टर के साथ तीन परिधीय बोर्ड होते हैंः एक मेमोरी बोर्ड जिसमें सिस्टम पैरामीटर और कार्यक्रम होते हैं; एक अक्ष बोर्ड जो सर्वो ड्राइव को नियंत्रित करता है;और एक I/O बोर्ड जो मशीन के फील्ड वायरिंग के साथ इंटरफेस करता है.

पीएमसी सीढ़ी कार्यक्रम ️ मशीन का स्वचालन तर्क ️ एक पीएमसी कैसेट या एक समर्पित पीएमसी बोर्ड से चलता है। अधिक जटिल कॉन्फ़िगरेशन में बेहतर प्रदर्शन कार्यों के लिए एक ग्राफिक्स प्रोसेसर जोड़ा जाता है,पांचवीं और छठी धुरी के नियंत्रण के लिए अतिरिक्त अक्ष बोर्ड, और समवर्ती या बहु-पथ नियंत्रण के लिए उप-सीपीयू बोर्ड।

यह विन्यास 0-सीरीज की परिभाषित विशेषता थी।

एक ही मास्टर बोर्ड एक साधारण 2-अक्षीय लात या एक जटिल 6-अक्षीय मशीनिंग केंद्र की सेवा कर सकता है, बस परिधीय बोर्डों को बदलकर जो फिट किए गए थे।मशीन निर्माता और अंतिम उपयोगकर्ता आवश्यकताओं के बढ़ने के साथ क्षमता का विस्तार कर सकते हैं.

आधा आकार प्रारूप

"अर्ध-आकार" पदनाम पहले के 0-सीरीज मास्टर बोर्डों के सापेक्ष A20B-2001-0120 के भौतिक आयामों का वर्णन करता है।पहले के पूर्ण आकार के मास्टर बोर्डों ने नियंत्रक चेसिस में एक बड़ा पदचिह्न लिया था.

The half-size design reduced the board area while maintaining full functional capability — an engineering evolution that allowed for smaller controller enclosures without sacrificing any of the system's configuration options.

आधे आकार के प्रारूप ने मास्टर बोर्ड पर कनेक्टर स्लॉट की संख्या को भी कम कर दिया, जो बदले में सीधे कनेक्ट किए जा सकने वाले परिधीय बोर्डों की अधिकतम संख्या को परिभाषित करता है।

जिन विन्यासों में मास्टर बोर्ड की प्रत्यक्ष क्षमता से अधिक बोर्डों की आवश्यकता होती है, उनके लिए उप-बोर्ड या विस्तार बैकप्लेन सिस्टम का विस्तार करते हैं।

विशिष्ट मशीन विन्यास के लिए FANUC के प्रलेखन में सटीक रूप से निर्धारित किया गया है कि किन बोर्डों की आवश्यकता है और उन्हें कैसे व्यवस्थित किया गया है।

0-D मास्टर बोर्ड की सेवा

A20B-2001-0120 की विफलता आम तौर पर एक पूर्ण नियंत्रक विफलता के रूप में प्रकट होती है, प्रणाली शुरू नहीं होती है, या यह सिस्टम अलार्म के साथ अपने स्टार्टअप अनुक्रम में जल्दी रुक जाती है।समाप्त करने से पहले मास्टर बोर्ड विफल हो गया है, परिधीय बोर्डों को हटाया और फिर से लगाया जाना चाहिए, कनेक्टर संपर्कों का निरीक्षण किया जाना चाहिए, और बिजली आपूर्ति वोल्टेज की जांच की जानी चाहिए।कई स्पष्ट मास्टर बोर्ड विफलताओं कनेक्टर स्तर पर दोष या बिजली की आपूर्ति के मुद्दों हो जाता है.

जब मास्टर बोर्ड को दोष स्रोत के रूप में पुष्टि की जाती है, तो पैरामीटर बैकअप स्थिति महत्वपूर्ण हो जाती है।

0-D नियंत्रक का SRAM जो सीएनसी पैरामीटर, पीएमसी पैरामीटर, और संग्रहीत भाग कार्यक्रमों को रखता है आमतौर पर बैटरी समर्थित होता है और मेमोरी बोर्ड पर स्थित होता है, मास्टर बोर्ड पर नहीं।अधिकांश 0-D विन्यासों में, मेमोरी बोर्ड डेटा मास्टर बोर्ड की प्रतिस्थापन बिना हानि के जीवित रहता है, बशर्ते मेमोरी बोर्ड को स्वैप के दौरान सही ढंग से संभाला जाए।

विशेष बैकअप और पुनर्स्थापना प्रक्रिया मशीन के विन्यास पर निर्भर करती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सीरीज 0-डी नियंत्रक चालू होने पर सभी एलईडी प्रदर्शित करता है लेकिन सीआरटी/डिस्प्ले पर कुछ भी दिखाई नहीं देता है। सीआरटी स्वयं कार्यात्मक होने की पुष्टि की गई है। क्या A20B-2001-0120 संभावित दोष है?

बिना डिस्प्ले इनिशियलाइजेशन के पावर-ऑन पर सभी एलईडी चालू होने से मास्टर बोर्ड अपना स्टार्टअप अनुक्रम पूरा करने में विफल रहता है।

हालाँकि, यह लक्षण एक विफल मेमोरी बोर्ड के कारण भी हो सकता है यदि मास्टर बोर्ड मेमोरी बोर्ड से सिस्टम सॉफ़्टवेयर नहीं पढ़ सकता है, तो यह इस चरण में रुक जाता है।

पहले मेमोरी बोर्ड के कनेक्टर और सीट की जाँच करें. यदि मेमोरी बोर्ड सही ढंग से बैठा है और लक्षण बना रहता है, तो मास्टर बोर्ड प्राथमिक संदिग्ध है.

Q2: एक प्रतिस्थापन A20B-2001-0120 प्राप्त किया गया था। क्या मास्टर बोर्ड पर ही कोई सेटिंग्स हैं जिन्हें मूल से स्थानांतरित करने की आवश्यकता है?

A20B-2001-0120 में डीआईपी स्विच या जंपर सेटिंग्स हो सकती हैं जो नियंत्रक के हार्डवेयर विकल्पों को कॉन्फ़िगर करती हैं ¢ अक्ष संख्या, इंटरफ़ेस प्रकार और इसी तरह की सिस्टम-स्तरीय सेटिंग्स।मूल बोर्ड निकालने से पहले, उस पर सभी स्विच और जंपर पोजीशन को दस्तावेज या फोटोग्राफ करें।

प्रतिस्थापन बोर्ड को समान रूप से सेट किया जाना चाहिए। गलत सेटिंग्स से अलार्म या गलत अक्ष व्यवहार हो सकता है, भले ही एक कार्यात्मक रूप से अच्छा बोर्ड हो।

Q3: मशीन दो साल से भंडारण में है। पावर-अप पर, सभी पैरामीटर खो जाते हैं और नियंत्रक मेमोरी त्रुटि दिखाता है। क्या A20B-2001-0120 गलती है?

विस्तारित भंडारण के बाद पैरामीटर हानि लगभग हमेशा एक समाप्त SRAM बैकअप बैटरी का संकेत देती है, मास्टर बोर्ड की विफलता नहीं।

0-D आर्किटेक्चर में, बैटरी आमतौर पर मेमोरी बोर्ड पर स्थित होती है। मेमोरी बोर्ड पर बैटरी की जाँच करें और बदलें।

बैकअप से पैरामीटर बहाल करें. केवल अगर बैटरी बदलने के बाद समस्या बनी रहती है तो मास्टर बोर्ड की जांच की जानी चाहिए.

Q4: क्या A20B-2001-0120 0-C या 0-F श्रृंखला नियंत्रकों के साथ संगत है?

0-सीरीज़ ने सी, डी और एफ पीढ़ियों में समान वास्तुशिल्प अवधारणाओं का उपयोग किया, लेकिन मास्टर बोर्ड पीढ़ियों के बीच विनिमेय नहीं हैं।

कनेक्टर व्यवस्था, बस समय और प्रोसेसर संगतता भिन्न होती है।

A20B-2001-0120 को 0-D पीढ़ी के लिए विशेष रूप से डिज़ाइन किया गया है। इसे 0-C या 0-F चेसिस में फिट करने से भौतिक कनेक्टर असंगतता या विद्युत असंगतता हो सकती है।

हमेशा मास्टर बोर्ड को विशिष्ट नियंत्रक पीढ़ी से मेल खाता है।

Q5: 0-D मशीन अभी भी उत्पादन में है, लेकिन नियंत्रण इलेक्ट्रॉनिक्स पुराने हो रहे हैं। किस बिंदु पर मास्टर बोर्ड को प्रतिस्थापित या नवीनीकृत किया जाना चाहिए?

बोर्ड स्तर पर नवीनीकरण ️ इलेक्ट्रोलाइटिक कंडेनसर, बैटरी,और किसी भी बिगड़े हुए निष्क्रिय घटकों के लिए, कार्य कर रहे बोर्डों के लिए सेवा जीवन को काफी बढ़ाता है, लेकिन उम्र से संबंधित लक्षण जैसे कि अंतराल से रीसेट करना.

पूर्ण मास्टर बोर्ड की प्रतिस्थापन उचित है जब बोर्ड में एक पुष्ट घटक विफलता है जो आर्थिक रूप से मरम्मत योग्य नहीं है,या जब एक परीक्षण किया गया नवीनीकृत स्पेयर उपलब्ध है और पुराने मूल बोर्ड को चलाने का उत्पादन जोखिम अस्वीकार्य है.

परीक्षण किए गए स्पेयर A20B-2001-0120 को साइट पर रखना उत्पादन-महत्वपूर्ण 0-D मशीन के लिए जोखिम को कम करने का सबसे व्यावहारिक तरीका है।
