| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2001-0190 |

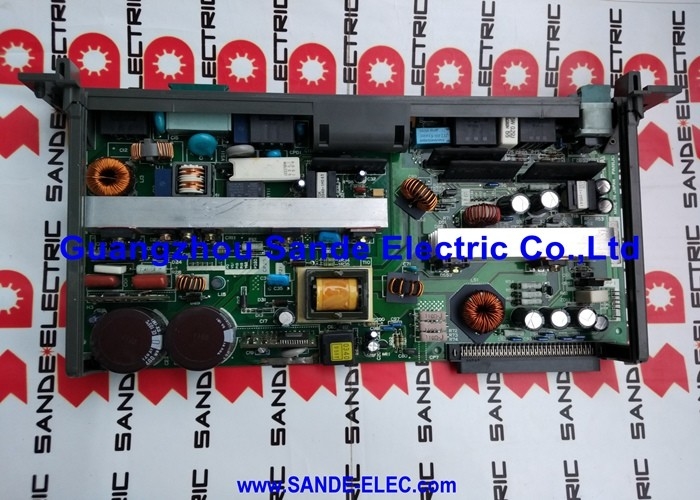

A20B-2001-0190 FANUC के F18M/T सीएनसी नियंत्रण रैक के लिए 4-स्लॉट बैकप्लेन है - पीसीबी जो नियंत्रण इकाई के मॉड्यूलर प्लग-इन बोर्डों के लिए भौतिक माउंटिंग स्थिति, आंतरिक सिस्टम बस और बिजली वितरण रेल प्रदान करता है। एक कार्यशील बैकप्लेन के बिना, व्यक्तिगत कार्यात्मक बोर्ड (सीपीयू मॉड्यूल, मेमोरी मॉड्यूल, I/O इंटरफ़ेस बोर्ड) के पास कोई भौतिक घर नहीं होता है और उनके बीच कोई सिग्नल पथ नहीं होता है।
चार स्लॉट का मतलब है कि इस बैकप्लेन पर रैक में क्षैतिज रूप से चार प्लग-इन कंट्रोल बोर्ड एक साथ स्थापित किए जा सकते हैं। विशिष्ट इंस्टॉलेशन मुख्य सीपीयू बोर्ड, FROM/SRAM मेमोरी मॉड्यूल, एक्सिस इंटरफ़ेस कार्ड और विकल्प या I/O बोर्ड के संयोजन के साथ रैक को पॉप्युलेट करते हैं - ये सभी बैकप्लेन की आंतरिक सिस्टम बस के माध्यम से एक दूसरे के साथ संचार करते हैं।
बैकप्लेन स्वयं कोई प्रसंस्करण नहीं करता है और कोई डेटा संग्रहीत नहीं करता है। यह पीसीबी रूप में एक रूटिंग और वितरण परत है। जब एक बैकप्लेन विफल हो जाता है, तो लक्षण इस बात पर निर्भर करते हैं कि कौन सी बस के निशान या पावर रेल प्रभावित हुए हैं - पूर्ण रैक विफलता से लेकर बोर्ड में गलती के स्थान के आधार पर रुक-रुक कर होने वाली सिग्नल त्रुटियों तक।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A20B-2001-0190 |
| शृंखला | ए20बी-2001 |
| स्लॉट गिनती | 4 |
| आवेदन | F18M/T सीएनसी नियंत्रण रैक |
| वज़न | ~0.64 किग्रा |
| मूल | जापान |
बैकप्लेन दोष का निदान करना कठिन सीएनसी दोषों में से एक है क्योंकि कई अलग-अलग लक्षण एक ही बोर्ड से उत्पन्न हो सकते हैं। रुक-रुक कर होने वाली संचार त्रुटियाँ, बोर्ड जो ज्ञात-अच्छी स्थिति के बावजूद आरंभ करने में विफल रहते हैं, या बिजली आपूर्ति अलार्म जो बिजली आपूर्ति की पुष्टि के बाद भी चालू रहते हैं, सभी बैकप्लेन निरीक्षण की गारंटी देते हैं।
बैकप्लेन को बदलने से पहले, सत्यापित करें कि सभी प्लग-इन बोर्ड पूरी तरह से अपने स्लॉट में बैठे हैं - आंशिक रूप से बैठा हुआ बोर्ड बस को लोड करता है और बैकप्लेन की खराबी के समान लक्षण पैदा करता है। जंग या भौतिक क्षति के लिए स्लॉट कनेक्टर पिन की जाँच करें। दृश्यमान घटक क्षति, टूटे हुए निशान, या नमी क्षति के संकेतों के लिए बैकप्लेन का स्वयं निरीक्षण करें।
A20B-2001 श्रृंखला में विभिन्न रैक स्लॉट गिनती और सीएनसी पीढ़ियों के लिए कई बैकप्लेन वेरिएंट शामिल हैं। विशेष रूप से स्थापित बैकप्लेन के लेबल से A20B-2001-0190 (4-स्लॉट, F18M/T) की पुष्टि करें।
Q1: FANUC CNC नियंत्रण रैक में बैकप्लेन क्या करता है?
यह रैक में सभी प्लग-इन बोर्डों के लिए भौतिक माउंटिंग फ्रेम और आंतरिक बस प्रदान करता है। सीपीयू बोर्ड, मेमोरी मॉड्यूल और I/O कार्ड के बीच आदान-प्रदान किया गया प्रत्येक सिग्नल बैकप्लेन के बस निशानों के माध्यम से यात्रा करता है। यह सभी स्थापित बोर्डों को बिजली आपूर्ति वोल्टेज भी वितरित करता है। बैकप्लेन सामान्य बुनियादी ढांचा है जिस पर सभी बोर्ड निर्भर होते हैं।
Q2: क्या A20B-2001-0190 को बदलने के लिए डेटा बैकअप की आवश्यकता है?
बैकप्लेन कोई सीएनसी पैरामीटर संग्रहीत नहीं करता है - सभी डेटा उस पर स्थापित मेमोरी मॉड्यूल (FROM, SRAM) में रहता है। यदि प्लग-इन बोर्ड को विफल बैकप्लेन से प्रतिस्थापन में स्थानांतरित किया जाता है, तो उनमें मौजूद डेटा संरक्षित रहता है। स्थानांतरण से पहले और बाद में हमेशा प्लग-इन बोर्ड की अखंडता की पुष्टि करें, और शुरू करने से पहले एक वर्तमान बैकअप बनाए रखें।
Q3: क्या कोई 4-स्लॉट A20B-2001 बैकप्लेन -0190 का स्थान ले सकता है?
नहीं, A20B-2001 श्रृंखला में विभिन्न प्रत्यय वेरिएंट विभिन्न सीएनसी पीढ़ियों और बोर्ड कॉन्फ़िगरेशन की सेवा प्रदान करते हैं। कनेक्टर लेआउट, बस आर्किटेक्चर और पावर पिन असाइनमेंट विभिन्न प्रकारों के बीच भिन्न होते हैं। -0190 F18M/T रैक के लिए विशिष्ट है। ऑर्डर देने से पहले स्थापित बैकप्लेन लेबल से सटीक प्रत्यय की पुष्टि करें।
Q4: सीएनसी केवल विशिष्ट प्लग-इन बोर्ड स्थितियों पर रुक-रुक कर त्रुटियाँ दिखाता है। क्या यह बैकप्लेन की गलती हो सकती है?
हाँ। एक स्थानीयकृत बैकप्लेन दोष - एक क्षतिग्रस्त कनेक्टर, विशिष्ट स्लॉट पिन के पास टूटा हुआ निशान, या एक स्लॉट को प्रभावित करने वाला एक विफल सुरक्षा घटक - उस स्लॉट में बोर्ड पर त्रुटियां उत्पन्न करता है जबकि अन्य अप्रभावित रहते हैं। सबसे पहले प्रभावित स्लॉट के कनेक्टर को साफ़ करें और पुनः स्थापित करें। यदि त्रुटि स्लॉट की स्थिति के अनुसार होती है (बोर्ड को स्लॉट में नहीं ले जाया गया है), तो बैकप्लेन स्लॉट गलती का स्रोत है।
Q5: प्रतिस्थापन बैकप्लेन प्रक्रिया में कितना समय लगता है, और फिटिंग के बाद क्या करने की आवश्यकता है?
भौतिक प्रतिस्थापन आम तौर पर प्रत्येक प्लग-इन बोर्ड को मूल बैकप्लेन से प्रतिस्थापन में एक समय में स्थानांतरित करने का मामला है। स्थापना के बाद, मुख्य बिजली बहाल करें और सत्यापित करें कि प्रत्येक बोर्ड सही ढंग से आरंभ हुआ है। स्टार्टअप पर किसी भी बस संचार अलार्म की जाँच करें। यदि पैरामीटर SRAM में संग्रहीत किए गए थे और SRAM मॉड्यूल बरकरार रखा गया था, तो किसी पैरामीटर पुनः लोड की आवश्यकता नहीं है।
