| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2001-0600 |

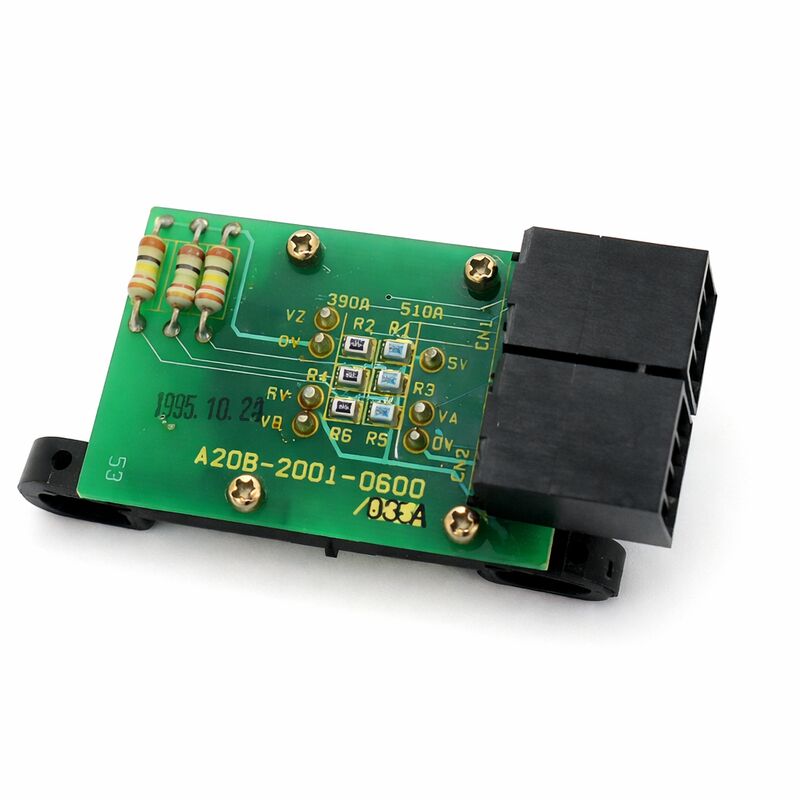

A20B-2001-0600 FANUC की A20B-2001 श्रृंखला का एक स्पिंडल मोटर एनकोडर PCB है — यह सेंसिंग बोर्ड है जो स्पिंडल मोटर शाफ्ट के घुमाव को पढ़ता है और स्पिंडल को नियंत्रित करने के लिए स्पिंडल एम्पलीफायर को आवश्यक प्रतिक्रिया सिग्नल उत्पन्न करता है।
C-सिग्नल (गति प्रतिक्रिया): स्पिंडल एम्पलीफायर मापी गई गति को कमांडेड RPM से तुलना करता है और अंतर को पाटने के लिए सुधारात्मक करंट लागू करता है। एक खराब C-सिग्नल इस लूप में माप शोर पेश करता है — एम्पलीफायर वास्तविक गति त्रुटि को सेंसर शोर से अलग नहीं कर सकता है, इसलिए यह लगातार अधिक सुधार करता है। इसका परिणाम गति का उतार-चढ़ाव है: स्पिंडल मशीन वाले हिस्से पर सतह की फिनिश में अनियमितताएं पैदा करते हुए, इसे स्थिर रखने के बजाय कमांडेड RPM के आसपास दोलन करता है।
Z-सिग्नल (अभिविन्यास संदर्भ): प्रति मोटर क्रांति एक पल्स। CNC स्पिंडल अभिविन्यास (M19) के लिए कोणीय संदर्भ के रूप में इस पल्स का उपयोग करता है — टूल चेंजर स्पिंडल को संलग्न करने से पहले आवश्यक सटीक स्टॉप स्थिति। जब CNC अभिविन्यास का आदेश देता है, तो यह स्पिंडल को धीमा कर देता है और Z-पल्स पर स्थिति को लॉक कर देता है। कोई Z-पल्स नहीं होने का मतलब है कि स्पिंडल उन्मुख नहीं हो सकता है, टूल चेंज अलार्म देता है, और उत्पादन रुक जाता है।
दोनों सिग्नल स्वतंत्र रूप से विफल हो जाते हैं।केवल Z-सिग्नल का नुकसान: स्पिंडल गति सामान्य है, अभिविन्यास विफल हो जाता है।केवल खराब C-सिग्नल: कटिंग लोड के तहत गति का उतार-चढ़ाव और अस्थिर RPM, टूल परिवर्तन अभी भी काम करते हैं। ये अलग-अलग दोष पैटर्न नैदानिक उपकरण हैं जो किसी भी हार्डवेयर को हटाने से पहले यह निर्धारित करते हैं कि कौन सा सिग्नल पथ विफल हो गया है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2001-0600 |
| श्रृंखला | A20B-2001 |
| C-सिग्नल | गति प्रतिक्रिया |
| Z-सिग्नल | 1 पल्स/क्रांति (अभिविन्यास) |
| स्थापना | स्पिंडल मोटर पर/अंदर |
| संचालन तापमान | 0–55°C |
| उत्पत्ति | जापान |
A20B-2001 श्रृंखला विभिन्न FANUC स्पिंडल मोटर प्रकारों और पीढ़ियों के लिए कई स्पिंडल एनकोडर बोर्ड वेरिएंट को कवर करती है। परिवार के भीतर आसन्न वेरिएंट माउंटिंग अवधारणा साझा करते हैं लेकिन सेंसिंग ज्यामिति, आउटपुट सिग्नल प्रारूप और विद्युत इंटरफ़ेस में भिन्न होते हैं। गलत वेरिएंट फिट करना — यहां तक कि एक जो शारीरिक रूप से उसी मोटर पर माउंट होता है — गलत गति डेटा या स्पिंडल अलार्म उत्पन्न करता है। स्थापित बोर्ड के लेबल से -0600 प्रत्यय की पुष्टि करें। यदि लेबल क्षतिग्रस्त है, तो स्पिंडल मोटर के ऑर्डर विनिर्देश के माध्यम से वेरिएंट की पहचान करें।
A20B-2001-0600 PCB एक टारगेट एलिमेंट के साथ काम करता है — मोटर शाफ्ट से जुड़ा एक डिस्क या चुंबकीय रिंग — जो एक अलग घटक है। PCB को बदलते समय, यदि टारगेट क्षतिग्रस्त न हो तो वह आमतौर पर अपनी जगह पर रहता है। PCB के सेंसिंग एलिमेंट और टारगेट के बीच एयर गैप महत्वपूर्ण है: बहुत बड़ा होने पर कमजोर सिग्नल उत्पन्न होता है, बहुत छोटा होने पर घूमते हुए टारगेट से संपर्क का खतरा होता है।
नए बोर्ड को फिट करने के बाद स्पिंडल मोटर के रखरखाव दस्तावेज़ के अनुसार सही एयर गैप की पुष्टि करें। गलत क्लीयरेंस पर फिट किया गया एक सही ढंग से काम करने वाला PCB, एक विफल PCB के समान कमजोर-सिग्नल लक्षण उत्पन्न करता है।
Q1: स्पिंडल की गति सामान्य है लेकिन हर टूल चेंज अभिविन्यास अलार्म के साथ विफल हो जाता है। क्या इसका मतलब है कि A20B-2001-0600 विफल हो गया है?
यह लक्षण पैटर्न — अच्छी गति, विफल अभिविन्यास — पुष्टि करता है कि Z-सिग्नल पथ से समझौता किया गया है जबकि C-सिग्नल (गति) पथ बरकरार है। स्पिंडल को घुमाते समय ऑसिलोस्कोप के साथ एनकोडर कनेक्टर पर Z-सिग्नल को सत्यापित करें: प्रति क्रांति एक साफ पल्स एक काम करने वाले Z-सिग्नल की पुष्टि करता है। अनुपस्थित या विकृत Z-पल्स, पुष्टि किए गए अच्छे केबल और कनेक्टर के साथ, एनकोडर बोर्ड के Z-सिग्नल सर्किट के विफल होने की पुष्टि करता है।
Q2: कटिंग लोड के तहत स्पिंडल की गति उतार-चढ़ाव करती है। पावर स्टेज कार्यात्मक प्रतीत होता है। क्या यह एनकोडर हो सकता है?
हाँ। एक खराब C-सिग्नल गति प्रतिक्रिया लूप में शोर पेश करता है — एम्पलीफायर गति को स्थिर नहीं रख सकता क्योंकि यह वास्तविक गति भिन्नता को माप शोर से अलग नहीं कर सकता है। लोड के तहत एनकोडर कनेक्टर पर C-सिग्नल की गुणवत्ता को मापें। एक बरकरार केबल के साथ एक शोरगुल वाला या अनियमित सिग्नल एनकोडर बोर्ड को दोष स्रोत के रूप में पुष्टि करता है।
Q3: स्पिंडल क्रैश के बाद, अभिविन्यास कभी-कभी काम करता है और कभी-कभी विफल हो जाता है। क्या हो रहा है?
एक क्रैश एनकोडर असेंबली को पूरी तरह से अक्षम किए बिना स्थानांतरित कर सकता है, जिससे PCB सेंसिंग एलिमेंट और टारगेट के बीच एयर गैप बदल जाता है। एक ऑफ-टॉलरेंस एयर गैप एक कमजोर, रुक-रुक कर Z-सिग्नल उत्पन्न करता है — जब सिग्नल पर्याप्त मजबूत होता है तो अभिविन्यास काम करता है, जब यह नहीं होता है तो विफल हो जाता है। PCB को बदलने से पहले माउंटिंग स्थिति से विस्थापन के लिए एनकोडर बॉडी का निरीक्षण करें और यांत्रिक क्षति के लिए टारगेट की जांच करें।
Q4: A20B-2001-0600 को दोषपूर्ण मानने से पहले क्या जांचा जाना चाहिए?
संक्षारण, शीतलक अवशेष और मुड़े हुए पिन के लिए एनकोडर केबल कनेक्टर का निरीक्षण करें। केबल की निरंतरता सत्यापित करें, विशेष रूप से मोटर के सिरे के पास रुक-रुक कर खुलने के लिए। एक रुक-रुक कर केबल दोष एक विफल PCB के समान लक्षण उत्पन्न करता है, जो प्रतिस्थापन लागत का एक अंश है। यदि केबल और कनेक्टर को अच्छा माना जाता है और अलार्म बने रहते हैं, तो एनकोडर बोर्ड दोष का स्रोत है।
Q5: क्या A20B-2001-0600 को स्पिंडल मोटर को हटाए बिना बदला जा सकता है?
कई मशीन कॉन्फ़िगरेशन में, एनकोडर असेंबली स्पिंडल हेड के पीछे से या सर्विस पैनल के माध्यम से सुलभ होती है, जिससे पूर्ण मोटर हटाने के बिना बोर्ड को बदला जा सकता है। यदि मोटर हटाने की आवश्यकता है, तो शुरू करने से पहले सभी विद्युत कनेक्शन और यांत्रिक स्थापना का दस्तावेजीकरण करें, और पुनः स्थापना पर स्पिंडल मोटर संरेखण सत्यापित करें।
