FANUC A20B-2001-0670 ∙ 3-स्लॉट बैकप्लेन पीसीबी सीरीज 20 / 21 सीएनसी नियंत्रण रैक, जापान मूल

भाग संख्याःA20B-2001-0670

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:3-स्लॉट बैकप्लेन पीसीबी

बोर्ड श्रृंखलाःA20B-2001

संगत प्रणालियाँ:FANUC सीरीज 20, 21 सीएनसी

स्लॉट गिनतीः3

अवलोकन

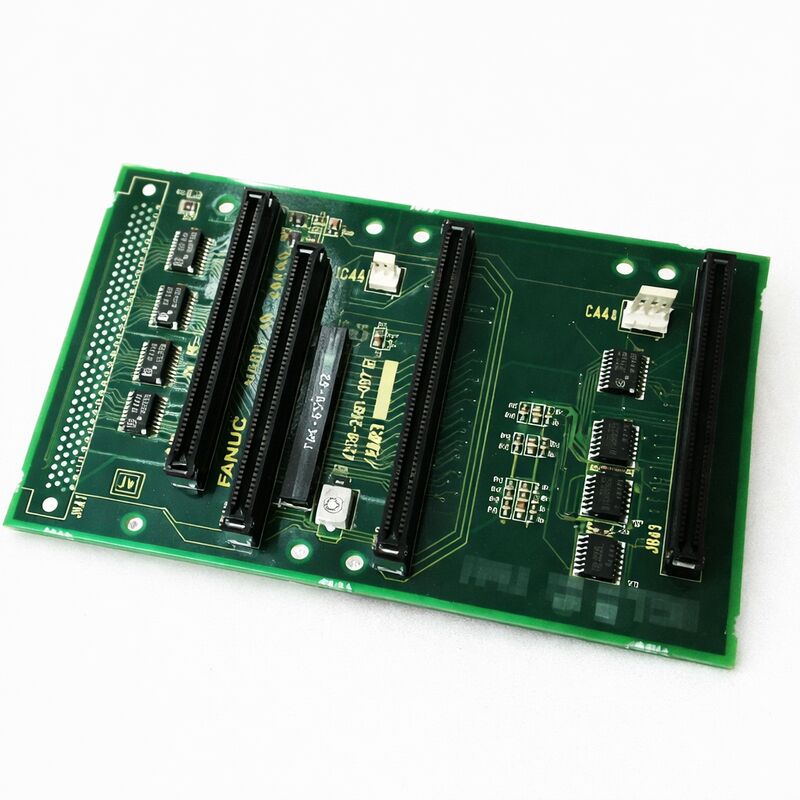

A20B-2001-0670 FANUC के सीरीज 20 और सीरीज 21 सीएनसी नियंत्रण रैक के लिए 3-स्लॉट बैकप्लेन प्रिंटेड सर्किट बोर्ड है।

यह नियंत्रक मॉड्यूल की संरचनात्मक और विद्युत आधार हैः बोर्ड जिस पर कार्यात्मक पीसीबी ¢ CPU मॉड्यूल, मेमोरी मॉड्यूल, अक्ष नियंत्रण बोर्ड,I/O मॉड्यूल ️ भौतिक रूप से माउंट और विद्युत रूप से कनेक्ट.

बैकप्लेन के बिना, व्यक्तिगत नियंत्रण बोर्डों का कोई परस्पर संबंध नहीं होता और नियंत्रक एक प्रणाली के रूप में कार्य नहीं कर सकता।

FANUC के सीरीज 20 और सीरीज 21 नियंत्रक कॉम्पैक्ट, कुशल सीएनसी प्लेटफॉर्म थे जो मध्यम अक्ष संख्या वाले एकल-पथ मशीन टूल्स के लिए लक्षित थे।

विशेष रूप से सीरीज 21 अपने वर्ग में सबसे व्यापक रूप से अपनाए गए FANUC नियंत्रकों में से एक बन गया, जो दुनिया भर के टर्निंग केंद्रों और मशीनिंग केंद्रों में दिखाई देता है।

The 3-slot backplane configuration served configurations requiring a compact module assembly — three slots accommodate the essential modules for a complete controller without the larger rack size of the wider configurations.

बैकप्लेन पीसीबी नियंत्रक में दो अलग-अलग कार्य करता है। संरचनात्मक रूप से यह प्रत्येक मॉड्यूल के किनारे कनेक्टर को स्वीकार करने वाले यांत्रिक कनेक्टर प्रदान करता है,प्रत्येक बोर्ड को उसके स्लॉट में सुरक्षित रूप से लॉक करना और इसे कंपन के खिलाफ पकड़ना.

विद्युत रूप से, यह बिजली और संचार बसों को ले जाता है जो प्रत्येक स्थापित मॉड्यूल को एक दूसरे से जोड़ते हैं।

स्लॉट 1 में एक मॉड्यूल स्लॉट 2 में सीपीयू और स्लॉट 3 में मेमोरी के साथ बैकप्लेन सब्सट्रेट पर रूट किए गए निशानों के माध्यम से संवाद करता है ∙ इस संचार में से कोई भी केबल नहीं है।

प्रमुख विनिर्देश

FANUC श्रृंखला 20/21 आर्किटेक्चर में बैकप्लेन फ़ंक्शन

सीरीज 20 और सीरीज 21 नियंत्रकों को कॉम्पैक्ट, लागत प्रभावी सीएनसी अनुप्रयोगों के लिए डिज़ाइन किया गया था।

इनका मॉड्यूल कॉन्फ़िगरेशन जानबूझकर होता हैः मॉड्यूल की एक छोटी संख्या पूर्ण नियंत्रक कार्य प्रदान करती है, और बैकप्लेन यह परिभाषित करता है कि कितने मॉड्यूल को समायोजित किया जा सकता है और वे कैसे संवाद करते हैं।

बिजली वितरण कार्य सामान्य संचालन के दौरान अदृश्य है लेकिन महत्वपूर्ण है।

नियंत्रक की बिजली की आपूर्ति नियमन वोल्टेज ₹ आमतौर पर +5V, +12V, ±15V, और +24V ₹ सभी मॉड्यूल के लिए backplane के पावर रेल के माध्यम से फ़ीड करता है।प्रत्येक स्लॉट में प्रत्येक मॉड्यूल इन साझा रेल से अपनी आपूर्ति धारा खींचता है.

बैकप्लेन के निशानों को मॉड्यूल के पूर्ण पूरक के कुल वर्तमान भार के लिए डिज़ाइन किया गया है।

एक बिगड़ा हुआ बैकप्लेन ट्रेस एक साथ कई मॉड्यूल में अप्रत्याशित व्यवहार का उत्पादन कर सकता है, क्योंकि कम या शोर बिजली की आपूर्ति प्रभावित रेल से जुड़ी हर चीज को प्रभावित करती है।

बैकप्लेन पर संचार बसें समान रूप से महत्वपूर्ण हैं।

आंतरिक पता बस और डेटा बस जो CPU मेमोरी तक पहुँचने के लिए उपयोग करता है,आई/ओ संचार बस जो अक्ष नियंत्रण मॉड्यूल सीपीयू के साथ डेटा का आदान-प्रदान करने के लिए उपयोग करते हैं.

एक बैकप्लेन के निशान में कोई भी विखंडन उस निशान पर निर्भर हर डिवाइस के लिए संचार पथ को तोड़ता है।

बैकप्लेन की खामियां ∙ एक विशिष्ट पैटर्न

बैकप्लेन विफलताओं में एक विशिष्ट नैदानिक पैटर्न होता है जो उन्हें व्यक्तिगत मॉड्यूल विफलताओं से अलग करता है। जब एक एकल मॉड्यूल विफल होता है, तो केवल उस मॉड्यूल द्वारा सेवा किए गए कार्य प्रभावित होते हैं।जब बैकप्लेन विफल हो जाता है, कई मॉड्यूल एक साथ विफल हो जाते हैं, अक्सर ऐसे तरीके से जो असंगत या असंबद्ध प्रतीत होते हैं।

बैकप्लेन पर पावर रेल की खराबी विभिन्न नियंत्रक कार्यों में यादृच्छिक अलार्म उत्पन्न कर सकती है - यहाँ एक मेमोरी त्रुटि, वहाँ एक सर्वो संचार त्रुटि, कहीं और एक डिस्प्ले भ्रष्टाचार।

इन अलार्मों का एक भी कार्यात्मक कारण नहीं है सिवाय इसके कि वे प्रभावित बिजली आपूर्ति साझा करते हैं।

एक संचार बस पर एक ट्रेस दोष बस स्तर के दोष पैदा करता हैः उस बस का उपयोग करने वाले कई मॉड्यूल सभी संचार त्रुटियों की रिपोर्ट कर सकते हैं या आरंभ करने में विफल हो सकते हैं,भले ही प्रत्येक मॉड्यूल व्यक्तिगत रूप से कार्यात्मक हो.

नियंत्रक अपने स्टार्टअप अनुक्रम को पूरा करने में विफल हो सकता है क्योंकि CPU मेमोरी या I/O मॉड्यूल के साथ संवाद नहीं कर सकता है।

जब एक नियंत्रक एक साथ कई अलार्म उत्पन्न करता है जो विभिन्न कार्यात्मक क्षेत्रों को कवर करते हैं, और व्यक्तिगत मॉड्यूल को बदलने से समस्या हल नहीं होती है, तो बैकप्लेन एक मजबूत संदिग्ध है।

निरीक्षण और प्रतिस्थापन

बैकप्लेन निष्क्रिय बोर्ड होते हैं, जिनमें कनेक्टर और तांबे के निशान के अलावा कोई सक्रिय घटक नहीं होते हैं।

भौतिक क्षति अधिकांश बैकप्लेन विफलताओं का कारण बनती हैः कई वर्षों में कार्ड को बार-बार डालने और हटाने से निशान क्षति, नमी प्रवेश जो निशान रन पर संक्षारण पथ बनाता है,या मॉड्यूल माउंटिंग हार्डवेयर के अतिसंकुचन से यांत्रिक क्षति.

दृश्य निरीक्षण पहला कदम है। घुमावदार या क्षतिग्रस्त पिन के लिए बैकप्लेन कनेक्टर्स का निरीक्षण करें।

पीसीबी सतह को कनेक्टर क्षेत्रों के पास किसी भी निशान क्षति, संक्षारण दाग या विघटन के लिए जांचें।पिछले ओवरकंट्रेंट घटनाओं के संकेतों की तलाश करें ️ बिजली कनेक्टर संपर्क के पास रंग परिवर्तन या कार्बोनाइजेशन.

एक श्रृंखला 20/21 नियंत्रक में बैकप्लेन की प्रतिस्थापन के लिए सभी स्थापित मॉड्यूल को हटाने, बैकप्लेन को बदलने और मॉड्यूल को फिर से स्थापित करने की आवश्यकता होती है।

बैकप्लेन स्लॉट-टू-मॉड्यूल असाइनमेंट का सम्मान किया जाना चाहिएः गलत स्लॉट में स्थापित मॉड्यूल सही ढंग से काम नहीं करेंगे, क्योंकि बैकप्लेन का विद्युत रूटिंग स्लॉट-विशिष्ट है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: एक बिजली की घटना के बाद, श्रृंखला 21 नियंत्रक स्मृति और सर्वो संचार के लिए एक साथ अलार्म दिखाता है, लेकिन कोई व्यक्तिगत मॉड्यूल क्षतिग्रस्त नहीं दिखता है। क्या यह बैकप्लेन हो सकता है?

हाँ. बिजली के क्षणिक पीसीबी की सतह को जलाए बिना बैकप्लेन ट्रेस इन्सुलेशन को नुकसान पहुंचा सकते हैं.

अस्थायी ऊर्जा ट्रेस रन के साथ ट्रैक कर सकती है, कमजोर बिंदुओं पर डाइलेक्ट्रिक को नुकसान पहुंचा सकती है।

एक साझा बस पर निशान क्षति के साथ, कई मॉड्यूल एक साथ अलार्म उत्पन्न करते हैं भले ही प्रत्येक मॉड्यूल व्यक्तिगत रूप से बरकरार हो।

यदि मॉड्यूल स्वैपिंग से यह पुष्टि होती है कि मॉड्यूल स्वतंत्र रूप से कार्य कर रहे हैं, तो बैकप्लेन इसका कारण है।

Q2: बैकप्लेन पर एक स्लॉट अलार्म उत्पन्न करता है, चाहे उसमें कौन सा मॉड्यूल स्थापित किया गया हो। अन्य दो स्लॉट एक ही मॉड्यूल के साथ सही ढंग से काम करते हैं। क्या यह बैकप्लेन है?

कई पुष्ट-अच्छे मॉड्यूलों के साथ स्लॉट-विशिष्ट दोष एक स्पष्ट बैकप्लेन दोष है।

समस्या उस स्लॉट के लिए कनेक्टर में है या तो एक क्षतिग्रस्त पिन, उस स्लॉट के कनेक्टर और बस के बीच एक टूटा निशान, या स्लॉट के संकेत या बिजली के तारों में एक शॉर्टकट। बैकप्लेन को बदलें।

प्रश्न 3: हाल ही में संगतता की जांच करने के लिए नियंत्रक मॉड्यूल को मिलाया गया था। पुनः स्थापना के बाद, नियंत्रक बूट करने में विफल रहता है। शफल के दौरान बैकप्लेन ठीक दिखाई दिया। क्या गलत हो सकता है?

मॉड्यूल शफलिंग से कनेक्टर पिन झुक सकते हैं यदि बोर्ड को कोणों पर या अत्यधिक बल के साथ डाला जाता है।

बैकप्लेन कनेक्टर पर एक एकल घुमावदार पिन एक मॉड्यूल के कनेक्टर को पूर्ण संपर्क बनाने से रोक सकता है, जिससे एक अंतराल या विफल संचार बस का उत्पादन होता है।

सभी मॉड्यूल निकालें, बैकप्लेन पर प्रत्येक कनेक्टर पिन को एक आवर्धक ग्लास से जांचें, किसी भी घुमावदार पिन को सावधानीपूर्वक सीधा करें, और मॉड्यूल को एक-एक करके फिर से स्थापित करें।

प्रश्न 4: बैकप्लेन के पावर सप्लाई कनेक्टर क्षेत्र में हल्का विकृति दिखाई देती है। नियंत्रक अभी भी काम करता है। क्या बैकप्लेन को प्रतिस्थापित किया जाना चाहिए?

पावर कनेक्टर्स के पास रंग में परिवर्तन से संकेत मिलता है कि अतीत में थर्मल घटना हुई है, संभवतः उस संपर्क क्षेत्र के माध्यम से अत्यधिक वर्तमान की अवधि।

यहां तक कि अगर नियंत्रक वर्तमान में काम कर रहा है, तो विरूपण इंगित करता है कि कनेक्टर संपर्क प्रतिरोध उस बिंदु पर बढ़ गया है।

पावर रेल में बढ़े हुए प्रतिरोध के कारण वोल्टेज में गिरावट आती है जो लोड के तहत खराब हो जाती है। उत्पादन के दौरान अप्रत्याशित नियंत्रक विफलताओं का कारण बनने से पहले बैकप्लेन को बदलें।

प्रश्न 5: सीरीज 21 नियंत्रक को नए FANUC प्लेटफॉर्म पर अपग्रेड किया जा रहा है। क्या नए नियंत्रक में उपयोग के लिए A20B-2001-0670 बैकप्लेन को बरकरार रखा जा सकता है?

A20B-2001-0670 बैकप्लेन सीरीज 20/21 मॉड्यूल कॉन्फ़िगरेशन के लिए विशिष्ट है। नए FANUC नियंत्रक प्लेटफार्म पूरी तरह से अलग मॉड्यूल प्रारूप, कनेक्टर प्रकार और बैकप्लेन आर्किटेक्चर का उपयोग करते हैं।.

यह बैकप्लेन नई प्रणालियों के साथ विनिमेय नहीं है।

यह केवल अन्य श्रृंखला 20/21 नियंत्रकों के लिए या मूल मशीन के लिए एक स्पेयर के रूप में उपयोगी है यदि उन्नयन में बोर्ड स्तर के उन्नयन के बजाय एक पूरी तरह से नई नियंत्रण प्रणाली स्थापित करना शामिल है।
