| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2001-0932 |
FANUC अल्फा (α श्रृंखला) FANUC के मूल उच्च-प्रदर्शन डिजिटल सर्वो एम्पलीफायर प्लेटफॉर्म का प्रतिनिधित्व करती है जो अल्फा-i पीढ़ी से पहले की है।A06B-6079 श्रृंखला SVM1 मॉड्यूल इस मंच के लिए एकल-अक्ष सर्वो एम्पलीफायर हैं.

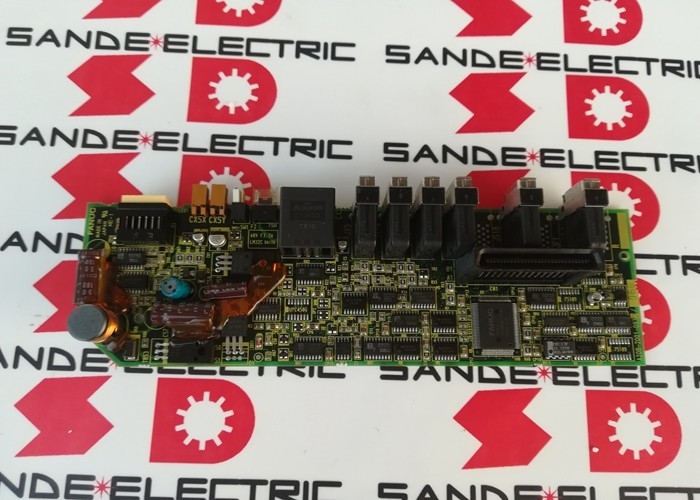

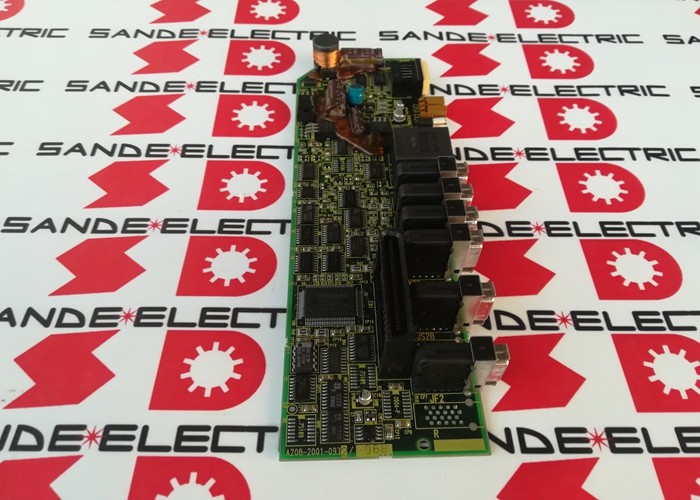

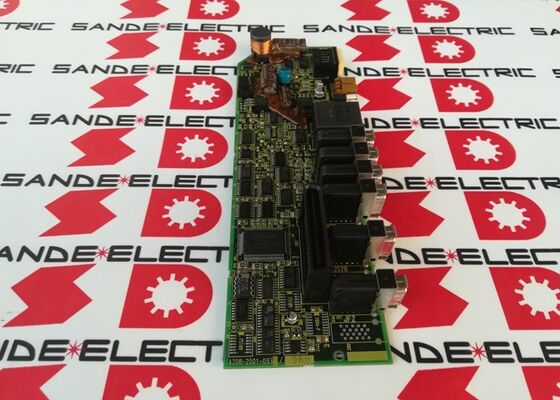

A20B-2001-0932 इन अल्फा एसवीएम1 मॉड्यूल के लिए नियंत्रण पीसीबी (फ्रंट कार्ड) है, जो किः
प्रकार ए इंटरफ़ेस के माध्यम से सीएनसी के साथ संवाद करता हैःटाइप ए इंटरफेस एफएसएसबी (फाइबर ऑप्टिक सर्वो सीरियल बस) से पहले का है। यह अक्ष कमांड और फीडबैक के लिए एक अलग संचार प्रोटोकॉल का उपयोग करता है जो श्रृंखला 16-ए, 16-बी, 18-ए, 18-बी, 21TA के साथ संगत है,और संबंधित पूर्व-एफएसएसबी सीएनसी प्रणाली.
SVM1 मॉड्यूल के माध्यम से ALPHA सर्वो मोटर्स को चलाता हैःडीएनसी इलेक्ट्रॉनिक्स ने पुष्टि की है कि ए20बी-2001-0930 वर्ग के बोर्ड "एसवीएम1 मॉड्यूल 12 ए से 80 ए तक, ए 1 / 3000 से ए 22 / 2000 आकार तक अल्फा मोटर्स को चलाते हैं।" A20B-2001-0932 एक ही A06B-6079 SVM1 परिवार की सेवा करता है.
| पैरामीटर | मूल्य |
|---|---|
| संगत | A06B-6079-H106 SVM1 |
| इंटरफेस | प्रकार ए |
| इनपुट वोल्ट | 48V |
| रेटेड करंट | 3.2A |
| प्रदर्शन | आठ खंडों वाला एलईडी संकेत |
| आई/ओ | 24 वीडीसी इनपुट/आउटपुट |
| विन्यास | एकल अक्ष |
| प्रतिस्थापन | A16B-2202-0790 |
A20B-2001-093x परिवार अल्फा SVM1 (A06B-6079) एकल-अक्ष मॉड्यूल के लिए नियंत्रण पीसीबी समूह हैः
| बोर्ड | आवेदन |
|---|---|
| A20B-2001-0930 | एसवीएम1 (12ए ¥ 80ए रेंज) |
| A20B-2001-0932 | SVM1 A06B-6079-H106 |
| A20B-2001-0931 | SVM2 संस्करण (A20B-2001-0931 SVM2-40/80) के लिए है |
GE Fanuc Alpha Series Manual में भी A20B-2001-0932 को SVM1-240 (H107) के साथ जोड़ा गया है।
अल्फा SVM1 नियंत्रण बोर्ड त्रुटिःएक FANUC अल्फा श्रृंखला मशीनिंग केंद्र एक विशिष्ट अक्ष पर सर्वो संचार अलार्म विकसित करता है। A20B-2001-0932 ड्राइव मॉड्यूल लेबल से गलती के रूप में पहचाना जाता है। प्रतिस्थापन अक्ष को बहाल करता है।
पुरानी सीएनसी मशीनों का रखरखावःA production line running Series 16-B or 18-B CNC controls with A06B-6079 Alpha servo drives requires A20B-2001-0932 for continued operation — the Alpha generation predates Alpha-i but remains in service on many established machine tools.
प्रश्न 1: अल्फा एसवीएम1 ड्राइव के लिए टाइप ए और टाइप बी (एफएसएसबी) इंटरफेस में क्या अंतर है?
टाइप ए इंटरफेस सीएनसी और प्रत्येक सर्वो एम्पलीफायर के बीच समानांतर सिग्नल लाइनों के साथ एक समर्पित सीरियल लिंक का उपयोग करता है। सीएनसी का टाइप ए सर्वो इंटरफेस बोर्ड एक केबल के साथ प्रत्येक ड्राइव से जुड़ता है।एफएसएसबी (प्रकार बी/एफएसएसबी) एक फाइबर ऑप्टिक डेज़ी-चेन का उपयोग करता है, वायरिंग जटिलता को कम करने और कुल ईएमआई प्रतिरक्षा प्रदान करता है। ए 20 बी -2001-0932 प्रकार ए इंटरफ़ेस ड्राइव (ए 06 बी -6079 श्रृंखला) की सेवा करता है। ए 20 बी -2100 -0540 एफएसएसबी इंटरफ़ेस ड्राइव (ए 06 बी -6096 श्रृंखला) की सेवा करता है.ये विभिन्न हार्डवेयर पीढ़ियां हैं और बोर्ड विनिमेय नहीं हैं।
प्रश्न 2: क्या A20B-2001-0932 पुराने A16B-2202-0790 को बदल सकता है?
GE Fanuc Alpha Series मैनुअल में A16B-2202-0790 को पुराने विनिर्देश के रूप में और A20B-2001-0932 को वर्तमान/नए विनिर्देश के रूप में सूचीबद्ध किया गया है।अधिकांश अल्फा एसवीएम1 अनुप्रयोगों के लिए यह एक प्रत्यक्ष प्रतिस्थापन है. स्थापित करने से पहले FANUC अल्फा श्रृंखला के लिए उपयुक्त रखरखाव मैनुअल से संगतता की पुष्टि करें।
Q3: A06B-6079-H106 SVM1 मॉड्यूल कौन से अल्फा सर्वो मोटर्स चलाता है?
डीएनसी इलेक्ट्रॉनिक्स ने ए20बी-2001-0930 वर्ग (एक ही परिवार) ड्राइव की पुष्टि की "ए1/3000 से ए22/2000 आकार तक अल्फा मोटर।" H106 मॉड्यूल के विशिष्ट वर्तमान रेटिंग संगत मोटर फ्रेम आकार निर्धारित करता है. A06B-6079-H106 मॉड्यूल दस्तावेज से मोटर विनिर्देशों की पुष्टि करें.
Q4: क्या A20B-2001-0932 को बदलने से सर्वो पैरामीटर प्रभावित होते हैं?
नहीं. सर्वो पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में निवास करते हैं। प्रतिस्थापन ए 20 बी -2001-0932 को फिट करने के बाद, सीएनसी टाइप ए सर्वो संचार को फिर से स्थापित करता है और मौजूदा सर्वो पैरामीटर लागू करता है।उत्पादन में लौटने से पहले कम गति पर सामान्य अक्ष प्रतिक्रिया की जांच करें.
