| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-2002-0020 |
भाग संख्याःA20B-2002-0020
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:बैकप्लेन पीसीबी ∙ 3-स्लॉट रैक इंटरफेस
बोर्ड श्रृंखलाःA20B-2002
संगत प्रणालियाँ:FANUC श्रृंखला 16 / 18 सीएनसी और संगत

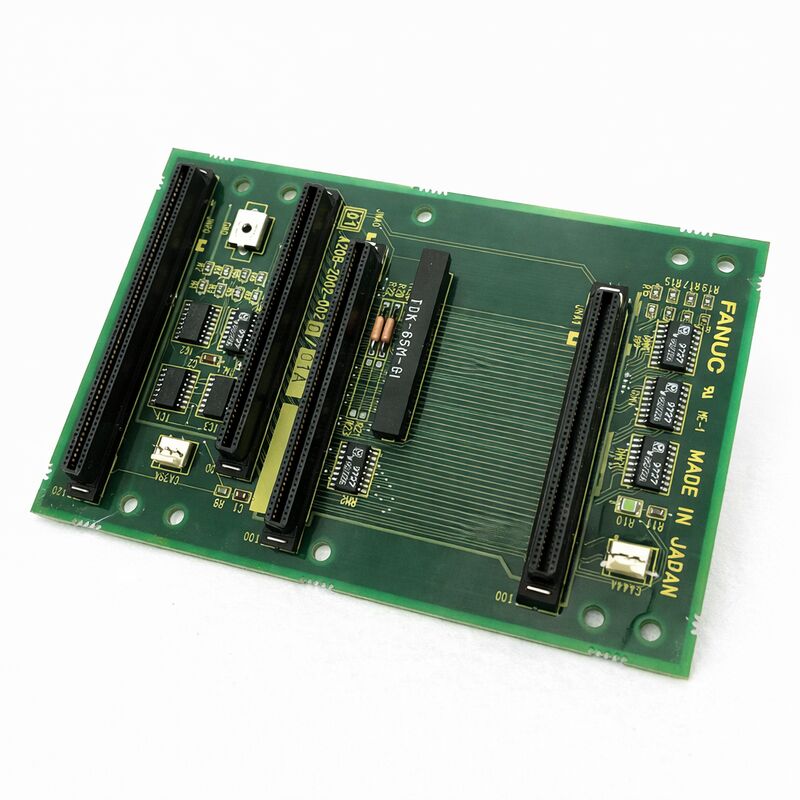

A20B-2002-0020 एक 3-स्लॉट बैकप्लेन प्रिंटेड सर्किट बोर्ड है जो FANUC सीरीज 16 और 18 सीएनसी सिस्टम के लिए है।यह नियंत्रक रैक की संरचनात्मक और विद्युत नींव है जो अन्य सभी बोर्डों को प्लग करता है.
मुख्य सीपीयू बोर्ड, पावर सप्लाई यूनिट और ऑप्शन बोर्ड इस बैकप्लेन द्वारा प्रदान किए गए तीन स्लॉट पर कब्जा करते हैं।इन बोर्डों के बीच प्रत्येक संकेत और बिजली कनेक्शन A20B-2002-0020 के माध्यम से गुजरता है.
बैकप्लेन बोर्डों को सीएनसी रखरखाव में आसानी से नजरअंदाज कर दिया जाता है क्योंकि वे शायद ही कभी विफल हो जाते हैं। उनमें कोई सक्रिय प्रसंस्करण घटक नहीं होते हैं। कोई सीपीयू नहीं, कोई मेमोरी नहीं, कोई प्रोग्राम करने योग्य तर्क नहीं। उनका कार्य निष्क्रिय है:एक कनेक्टर स्थिति से दूसरे में संकेत और शक्ति ले जाने के लिए, सक्रिय बोर्डों को उनके स्लॉट में सुरक्षित रूप से माउंट करें, और रैक असेंबली के भौतिक संरेखण को बनाए रखें।
यह निष्क्रिय प्रकृति यह भी है कि विफलताएं अपेक्षाकृत दुर्लभ क्यों होती हैं। लेकिन जब वे विफल हो जाती हैं - भौतिक क्षति, कनेक्टर पहनने या संदूषण के कारण - प्रभाव पूरे सिस्टम में होते हैं।रैक में हर बोर्ड एक साथ प्रभावित होता है.
A20B-2002-0020 सीरीज 16/18 नियंत्रकों के लिए A20B-2002 बैकप्लेन श्रृंखला में विशिष्ट 3-स्लॉट संस्करण है।
तीन स्लॉट मुख्य सीपीयू बोर्ड, पावर सप्लाई बोर्ड और एक अतिरिक्त विकल्प कार्ड स्थिति को समायोजित करते हैं।
यह विन्यास मानक श्रृंखला 16/18 प्रणाली लेआउट को कवर करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2002-0020 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | बैकप्लेन पीसीबी |
| स्लॉट गिनती | 3 |
| बोर्ड श्रृंखला | A20B-2002 |
| संगत प्रणालियाँ | FANUC सीरीज 16 / 18 सीएनसी |
| बोर्डों की मेजबानी | मुख्य सीपीयू, पीएसयू, विकल्प कार्ड |
| डिजाइन | निष्क्रिय संकेत और बिजली वितरण |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत |
FANUC सीएनसी नियंत्रक एक एकल बोर्ड नहीं है। यह एक रैक में माउंट किए गए बोर्डों का एक संग्रह है, प्रत्येक एक विशिष्ट कार्य करता है। मुख्य सीपीयू बोर्ड गति गणना को संभालता है।बिजली की आपूर्ति बोर्ड लॉजिक बोर्ड की आवश्यकता विनियमित स्तरों के लिए आने वाले वोल्टेज परिवर्तित करता है- विकल्प बोर्ड ∙ सर्वो इंटरफेस, I/O मॉड्यूल, संचार बोर्ड ∙ विशिष्ट क्षमताओं को जोड़ें।
ये बोर्ड लगातार एक दूसरे के साथ संवाद करते हैं।
सीपीयू सर्वो इंटरफेस को कमांड भेजता है. सर्वो इंटरफेस स्थिति डेटा लौटाता है. बिजली की आपूर्ति स्थिति रिपोर्ट करती है.यह सब संचार बैकप्लेन के तांबे के निशान और कनेक्टर्स के माध्यम से यात्रा करता है.
बैकप्लेन भी शक्ति वितरित करता है।
विद्युत आपूर्ति बोर्ड बैकप्लेन बस के लिए विनियमित वोल्टेज आउटपुट करता है। इन वोल्टेज से आकर्षित सभी बोर्ड उन्हें बैकप्लेन के माध्यम से प्राप्त करते हैं।यह केंद्रीय शक्ति वितरण व्यक्तिगत बोर्डों को अपने स्वयं के बिजली कनेक्शन की आवश्यकता से बचाता है ¢ वे बैकप्लेन में प्लग करते हैं और जो उन्हें चाहिए उसे खींचते हैं.
शारीरिक सहायता तीसरा कार्य है।
बैकप्लेन प्रत्येक बोर्ड के लिए यांत्रिक प्रतिधारण प्रदान करता है, इसे स्थिति में रखता है और कंपन के तहत कनेक्टर जुड़ाव को बनाए रखता है।
सीएनसी मशीन टूल्स ऑपरेशन के दौरान हिलते हैं ️ मशीनिंग प्रक्रिया, शीतलता पंप, चिप कन्वेयर और मशीन की अपनी गति सभी योगदान देती है।
मशीन के सेवा जीवन के दौरान बैकप्लेन को इस कंपन के माध्यम से बोर्ड को सुरक्षित रूप से संलग्न करना चाहिए।
