FANUC A20B-2002-0031 | अल्फा सीरीज़ SVU सर्वो मोटर एम्पलीफायर कंट्रोल PCB — A06B-6089 सीरीज़ ड्राइव्स, टाइप-बी इंटरफ़ेस, बंद, लेगेसी सीएनसी स्पेयर के लिए

अवलोकन

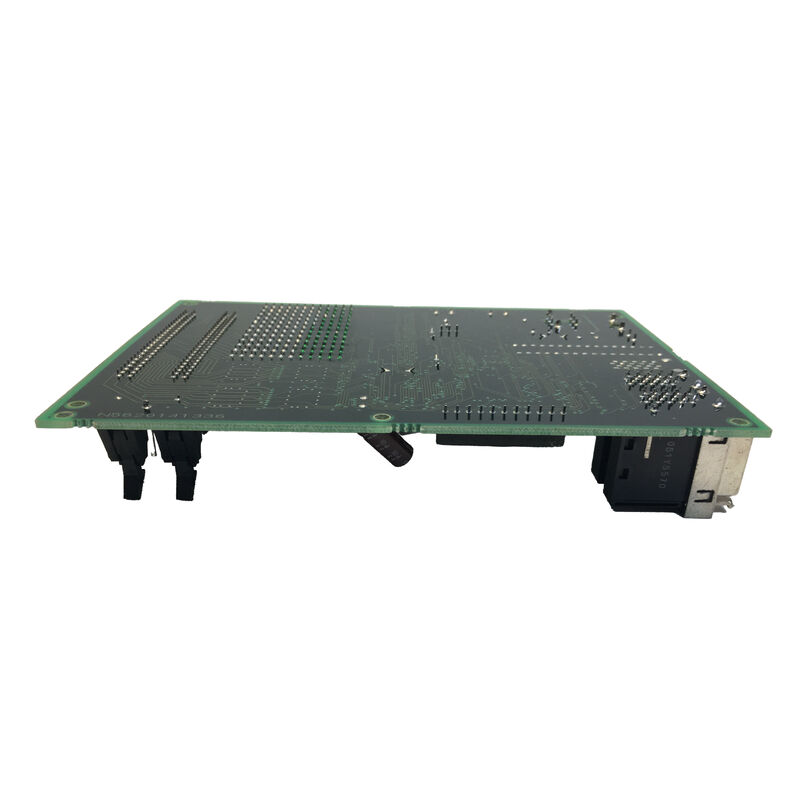

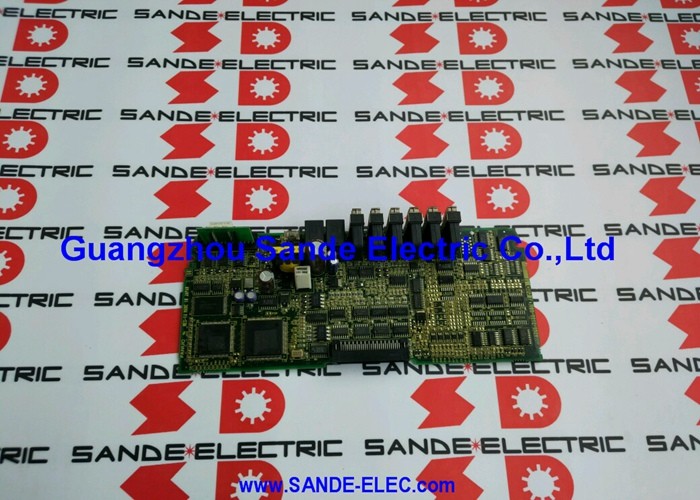

FANUC A20B-2002-0031FANUC अल्फा सीरीज़ SVU1-40 और संबंधित ड्राइव कॉन्फ़िगरेशन के लिए सर्वो एम्पलीफायर कंट्रोल PCB है।A20B-2002 सर्वो कंट्रोल बोर्ड परिवार के भीतर, -0031 वेरिएंट छोटे SVU1-12 और SVU1-20 मॉडल की सेवा करने वाले -0030 से बढ़कर उच्च-करंट SVU1-40 और SVU1-80 कॉन्फ़िगरेशन को कवर करता है — बड़े अल्फा सीरीज़ सर्वो मोटर्स जैसे α12/2000 और α22/2000 के लिए डिज़ाइन किए गए ड्राइव।

यह बोर्ड डिजिटल नियंत्रण और उच्च-शक्ति इलेक्ट्रॉनिक्स के चौराहे पर बैठता है। एक तरफ, यह सीएनसी सिस्टम से डिजिटल सर्वो कमांड प्राप्त करता है और सर्वो मोटर से एन्कोडर फीडबैक को संसाधित करता है।

दूसरी ओर, यह गेट ड्राइव सिग्नल आउटपुट करता है जो IPM (इंटेलिजेंट पावर मॉड्यूल) या IGBT ट्रांजिस्टर को नियंत्रित करते हैं जो अंततः मोटर करंट को स्विच करते हैं। सीएनसी की कमांडेड स्थिति और मोटर के वास्तविक टॉर्क आउटपुट के बीच जो कुछ भी होता है वह इस PCB पर लॉजिक सर्किट से होकर गुजरता है।

SVU आर्किटेक्चर जिसे A20B-2002-0031 सपोर्ट करता है, वह FANUC का स्टैंडअलोन ड्राइव फॉर्मेट है — प्रत्येक SVU यूनिट में अपना पावर रेक्टिफायर, डीसी बस कैपेसिटर बैंक और रीजेनरेटिव डिस्चार्ज सर्किट होता है, जो इसे पूरी तरह से आत्मनिर्भर बनाता है।

यह SVU यूनिट्स को मशीन स्ट्रक्चर के अंदर दूरस्थ रूप से माउंट करने की अनुमति देता है, उनके संबंधित सर्वो मोटर्स के करीब, बजाय एक केंद्रीकृत ड्राइव कैबिनेट की आवश्यकता के।

A20B-2002-0031 कंट्रोल PCB इस स्टैंडअलोन ऑपरेशन को सक्षम बनाता है, जो ड्राइव को स्वतंत्र रूप से संचालित करने के लिए आवश्यक सभी नियंत्रण बुद्धिमत्ता प्रदान करता है, एक बार पावर और सीएनसी द्वारा कमांडेड।

मुख्य विनिर्देश

पैरामीटर

FANUC की A20B-2002-003x कंट्रोल PCBs की सीरीज़ ड्राइव की करंट रेटिंग से मेल खाने वाले तार्किक प्रगति के माध्यम से पूर्ण अल्फा SVU1 सिंगल-एक्सिस एम्पलीफायर रेंज को कवर करती है:

A20B-2002-0030: SVU1-12 (3A), SVU1-20

• A20B-2002-0031: SVU1-40, SVU1-80 (उच्च करंट रेटिंग)
• A20B-2002-0050: SVU1-130 (सबसे बड़ा सिंगल-एक्सिस यूनिट)
• प्रत्येक बोर्ड रिवीजन (-0030, -0031, -0050) में थोड़े अलग घटक विनिर्देश होते हैं जो उस ड्राइव के करंट स्तरों के अनुरूप होते हैं जिसे वह नियंत्रित करता है — विशेष रूप से करंट सेंस एम्पलीफायर स्केलिंग, उच्च-करंट ड्राइव में बड़े IPM मॉड्यूल के लिए गेट ड्राइव करंट क्षमता, और फर्मवेयर में संग्रहीत ओवरकरंट थ्रेशोल्ड सेटिंग्स।

कम-पावर ड्राइव में गलत करंट स्केलिंग के जोखिम के बिना -0030 के लिए -0031 को बस प्रतिस्थापित नहीं किया जा सकता है।

टाइप-बी इंटरफ़ेस — A20B-2002-0031 कमांड कैसे प्राप्त करता है

टाइप-बी इंटरफ़ेस इस पीढ़ी के FANUC सर्वो एम्पलीफायर को पहले के टाइप-ए एनालॉग ड्राइव्स (जिन्होंने ±10V वेग कमांड प्राप्त किए) और बाद के FSSB-आधारित डिजिटल ड्राइव्स (जिन्होंने डिजिटल फाइबर-ऑप्टिक सीरियल कमांड प्राप्त किए) दोनों से अलग करता है।

टाइप-बी ऑपरेशन में, सीएनसी का एक्सिस कंट्रोल कार्ड एक PWM सिग्नल आउटपुट करता है — एक निश्चित वाहक आवृत्ति पर एक स्क्वायर वेव जिसका ड्यूटी साइकिल कमांडेड वेग के समानुपाती होता है। SVU पर कंट्रोल PCB वेग कमांड निकालने के लिए इस PWM सिग्नल को डीमोड्यूलेट करता है, फिर इस संदर्भ के आधार पर मोटर के करंट कंट्रोल लूप को ड्राइव करता है।

टाइप-बी इंटरफ़ेस FANUC सीरीज़ 0C, 15A/B, 16A/B, 18A, और 21TA सीएनसी सिस्टम में पाया जाता है — एक पीढ़ी जो मशीन टूल निर्माण में 1990 के दशक के अधिकांश हिस्से को कवर करती है। इन सीएनसी पीढ़ियों और अल्फा SVU ड्राइव से लैस मशीनें दुनिया भर में उत्पादन वातावरण में काम करना जारी रखती हैं, जिससे A20B-2002-0031 इसके बंद होने की स्थिति के बावजूद एक प्रासंगिक रखरखाव घटक बन जाता है।

फर्मवेयर और मोटर पैरामीटर मिलान

A20B-2002-0031 कंट्रोल PCB में फर्मवेयर होता है जो सर्वो मोटर कंट्रोल एल्गोरिथम को लागू करता है। इस फर्मवेयर के भीतर, मोटर मापदंडों का एक सेट कंट्रोल लूप गेन, करंट लिमिट और मोटर के इलेक्ट्रिकल मॉडल (प्रतिरोध, इंडक्शन, बैक-ईएमएफ स्थिरांक) को परिभाषित करता है। इन मापदंडों को ड्राइव से जुड़े विशिष्ट सर्वो मोटर से मेल खाना चाहिए।

FANUC इन मापदंडों को A06B-6089 ड्राइव यूनिट के फैक्ट्री कॉन्फ़िगरेशन के दौरान ड्राइव में लोड करता है।

जब एक प्रतिस्थापन A20B-2002-0031 स्थापित किया जाता है, तो मूल बोर्ड के फर्मवेयर में संग्रहीत मोटर मापदंडों को बहाल किया जाना चाहिए।

SVU का फ्रंट-पैनल पैरामीटर एंट्री इंटरफ़ेस (चार पुशबटन: MODE, UP, DOWN, DATA SET के माध्यम से पहुँचा जाता है) SVU रखरखाव मैनुअल (B-65195EN) का संदर्भ लेकर मैन्युअल पैरामीटर एंट्री की अनुमति देता है।

वैकल्पिक रूप से, यदि मूल PCB भौतिक रूप से क्षतिग्रस्त है लेकिन NV-RAM चिप बरकरार है, तो मूल पैरामीटर सेट को संरक्षित करने के लिए चिप को प्रतिस्थापन बोर्ड में स्थानांतरित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: SVU1-40 (A06B-6089-H104) को -0030 के बजाय A20B-2002-0031 का उपयोग करने के रूप में कैसे पहचाना जाता है?

ड्राइव की स्पेसिफिकेशन शीट और FANUC अल्फा सीरीज़ रखरखाव मैनुअल (B-65195EN) प्रत्येक SVU मॉडल के लिए PCB स्पेसिफिकेशन को स्पष्ट रूप से सूचीबद्ध करते हैं। H101 (SVU1-12) और H102 (SVU1-20) -0030 बोर्ड का उपयोग करते हैं।

H104 (SVU1-40) -0040 वायरिंग बोर्ड के संयोजन में -0031 का उपयोग करता है।

ड्राइव का नेमप्लेट ऑर्डर स्पेसिफिकेशन (A06B-6089-HXXX) की पुष्टि करता है, जो PCB सामग्री को विशिष्ट रूप से पहचानता है। करंट और पैरामीटर संगतता की पुष्टि किए बिना कभी भी -0030 को -0031 या इसके विपरीत प्रतिस्थापित न करें।

Q2: SVU1-40 एक DCSW अलार्म (रीजेनरेटिव डिस्चार्ज सर्किट विफलता) दिखाता है। क्या यह कंट्रोल PCB की खराबी होने की संभावना है?

DCSW अलार्म SVU के अंतर्निहित रीजेनरेटिव डिस्चार्ज सर्किट की निगरानी करता है। SVU1-40 में, जो एक अंतर्निहित रेसिस्टर के बजाय एक अलग बाहरी रीजेनरेटिव डिस्चार्ज यूनिट (A06B-6089-H500 या समान) का उपयोग करता है, अलार्म इंगित कर सकता है: बाहरी रेसिस्टर असेंबली में एक ओपन-सर्किट थर्मोस्टेट, कंट्रोल PCB पर थर्मोस्टेट मॉनिटरिंग सर्किट में एक विफल कनेक्शन, या एक वास्तविक ओवरलोडेड रीजेनरेटिव रेसिस्टर।

कंट्रोल PCB रिपोर्टिंग तत्व है लेकिन शायद ही कभी DCSW का मूल कारण होता है। कंट्रोल बोर्ड पर संदेह करने से पहले बाहरी डिस्चार्ज यूनिट और ड्राइव से उसके कनेक्शन की जांच करें।

Q3: क्या एक काम कर रहे SVU1-80 से A20B-2002-0031 का उपयोग एक खराब SVU1-40 की मरम्मत के लिए किया जा सकता है?

-0031 SVU1-40 (H104) और SVU1-80 (H105) दोनों के लिए निर्दिष्ट PCB है। हालांकि, वायरिंग बोर्ड अलग है: H104 A20B-2002-0040 का उपयोग करता है और H105 A20B-2002-0041 का उपयोग करता है।

यदि कंट्रोल PCB अकेला विफल घटक है, और दो ड्राइव मॉडल के बीच वायरिंग बोर्ड अलग हैं, तो क्रॉस-मॉडल कंट्रोल बोर्ड प्रतिस्थापन के लिए यह सत्यापित करने की आवश्यकता होती है कि PCB के NV-RAM में संग्रहीत फर्मवेयर पैरामीटर सेट गंतव्य मोटर और ड्राइव कॉन्फ़िगरेशन के लिए उपयुक्त है।

यदि NV-RAM में नए ड्राइव के मोटर के लिए सही पैरामीटर हैं, तो प्रतिस्थापन संभव है।

Q4: लंबे समय से सेवा में SVU ड्राइव में A20B-2002-0031 के विशिष्ट विफलता मोड क्या हैं?

सबसे आम आयु-संबंधित विफलता PCB के आंतरिक बिजली आपूर्ति रेल पर इलेक्ट्रोलाइटिक कैपेसिटर का क्षरण है — कंट्रोल बोर्ड के ±15V और +5V आपूर्ति पर 10-100µF रेंज में कैपेसिटर 10-15 साल के निरंतर संचालन के बाद कैपेसिटेंस खो देते हैं और ESR बढ़ाते हैं।

यह पूर्ण विफलता में प्रगति करने से पहले अस्थिर या दोलनशील सर्वो व्यवहार के रूप में प्रकट होता है।

दूसरा सामान्य मोड NV-RAM डेटा भ्रष्टाचार है — मोटर मापदंडों को संग्रहीत करने वाला NV-RAM चिप विफल हो सकता है, जिससे ड्राइव गलत या शून्य मापदंडों के साथ बूट हो जाता है, जिससे तत्काल सर्वो अलार्म उत्पन्न होते हैं। कमांड सिग्नल रिसीवर सर्किट में ESD क्षति सबसे आम घटना-संचालित विफलता मोड है।

Q5: मरम्मत केंद्र को एक खराब A20B-2002-0031 भेजने से पहले किस जानकारी की आवश्यकता होती है?

प्रदान करें: पूर्ण SVU ड्राइव ऑर्डर स्पेसिफिकेशन (A06B-6089-HXXX), ड्राइव से जुड़ा सर्वो मोटर प्रकार (मोटर नेमप्लेट से A06B-XXXX-BXXX), सीएनसी सीरीज़ और मॉडल (सीरीज़ 0C, 16B, 18A, आदि), विफलता के समय SVU के LED इंडिकेटर पर प्रदर्शित अलार्म कोड, और क्या विफलता अचानक थी (घटना-संचालित, जैसे टक्कर या पावर सर्ज के बाद) या धीरे-धीरे (सप्ताह या महीनों में अलार्म की आवृत्ति में वृद्धि)।

यह जानकारी मरम्मत केंद्र को दोष स्थिति को दोहराने और वापसी से पहले मरम्मत के पूरी तरह से प्रभावी होने की पुष्टि करने की अनुमति देती है।
