सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-2002-0210 |

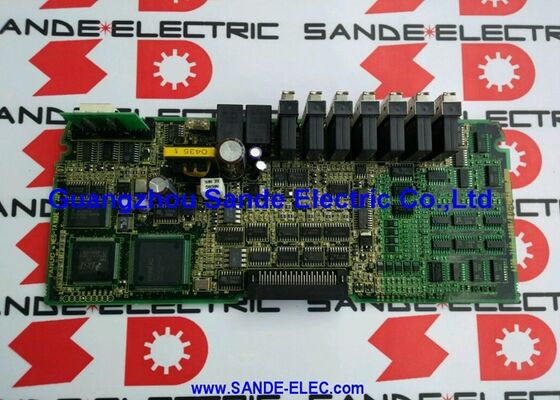

FANUC A20B-2002-0210 HSSB (हाई-स्पीड सीरियल बस) इंटरफ़ेस PCB है — वह हार्डवेयर जो FANUC के "पावर सी" और ओपन CNC आर्किटेक्चर को संभव बनाता है। यह समझने के लिए कि यह बोर्ड क्यों महत्वपूर्ण है, यह समझना सहायक होता है कि HSSB को क्या करने के लिए डिज़ाइन किया गया था।1990 के दशक के मध्य से अंत तक, FANUC ने पहचाना कि मशीन टूल बिल्डर्स और अंतिम उपयोगकर्ताओं को CNC के रियल-टाइम नियंत्रण के साथ-साथ मानक PC कंप्यूटिंग क्षमता को एकीकृत करने की बढ़ती इच्छा थी — कस्टम ऑपरेटर इंटरफ़ेस, प्लांट-फ़्लोर सर्वर से DNC प्रोग्राम स्ट्रीमिंग, उत्पादन डेटा संग्रह, टूल लाइफ प्रबंधन और प्रक्रिया एकीकरण के लिए।
चुनौती यह थी कि मानक PC विस्तार बसें (ISA, PCI) CNC डेटा एक्सचेंज की रियल-टाइम विलंबता आवश्यकताओं को पूरा नहीं कर सकती थीं, और मानक सीरियल पोर्ट (RS-232) बड़े प्रोग्राम हस्तांतरण के लिए बहुत धीमे थे। FANUC का उत्तर HSSB था — एक मालिकाना सीरियल बस जिसे विशेष रूप से FANUC CNC और एक सह-स्थित PC के बीच नियतात्मक, उच्च-बैंडविड्थ संचार के लिए डिज़ाइन किया गया था।
A20B-2002-0210 इस HSSB कनेक्शन का CNC-साइड हार्डवेयर है। यह CNC सिस्टम के बैकप्लेन में (या FANUC इंटरफ़ेस कार्ड सेट पर एक समर्पित स्लॉट में) स्थापित होता है और लिंक के CNC साइड पर सीरियल बस प्रोटोकॉल का प्रबंधन करता है।
PC साइड एक साथी HSSB इंटरफ़ेस कार्ड (आमतौर पर PC में स्थापित एक ISA या PCI कार्ड) द्वारा सेवा प्रदान की जाती है — एक साथ, दो बोर्ड CNC के रियल-टाइम प्रोसेसिंग एनवायरनमेंट और PC के सामान्य-उद्देश्य ऑपरेटिंग सिस्टम के बीच एक समर्पित संचार चैनल बनाते हैं।
मुख्य विनिर्देश
| मान | कार्य |
|---|---|
| HSSB / पावर सी इंटरफ़ेस PCB | प्रोटोकॉल |
| HSSB (हाई-स्पीड सीरियल बस) | आर्किटेक्चर |
| CNC-से-PC एकीकरण (ओपन CNC) | बस इंटरफ़ेस |
| ISA-बस / CNC बैकप्लेन | सीरीज़ |
| A20B-2002 | स्थिति |
| बंद किया गया स्पेयर | उत्पत्ति |
| जापान | HSSB — यह क्या है और इसकी आवश्यकता क्यों थी |
मानक CNC संचार विधियों (9.6–38.4kbps पर RS-232, या प्रोग्राम ट्रांसफर के लिए PCMCIA मेमोरी कार्ड) के विपरीत, HSSB ने प्रदान किया:
नियतात्मक विलंबता:
HSSB प्रोटोकॉल सुनिश्चित करता है कि CNC स्थिति डेटा (मशीन स्थिति, स्पिंडल गति, अलार्म, प्रोग्राम काउंटर) एक सीमित समय के भीतर PC को प्रेषित किया जाता है — कस्टम ऑपरेटर इंटरफ़ेस अनुप्रयोगों के लिए महत्वपूर्ण है जिन्हें बिना किसी ध्यान देने योग्य देरी के रियल-टाइम मशीन स्थिति प्रदर्शित करनी चाहिए।उच्च बैंडविड्थ:
HSSB RS-232 की तुलना में कई गुना अधिक गति से संचालित होता है, जिससे बड़े CNC प्रोग्राम को DNC सर्वर से CNC की प्रोग्राम मेमोरी में मिनटों के बजाय सेकंड में स्थानांतरित किया जा सकता है।द्विदिश रियल-टाइम डेटा:
केवल प्रोग्राम ट्रांसफर नहीं — HSSB PC एप्लिकेशन को लगभग रियल-टाइम में CNC पैरामीटर, PMC सिग्नल और मशीन स्थिति को पढ़ने और लिखने की अनुमति देता है, जिससे परिष्कृत प्रक्रिया निगरानी, अनुकूली नियंत्रण और मशीन डेटा संग्रह अनुप्रयोग सक्षम होते हैं।एकीकृत सॉफ्टवेयर:
FANUC ने PC साइड के लिए एक सॉफ्टवेयर लाइब्रेरी (FANUC HSSB API) प्रदान की, जिससे मशीन टूल बिल्डर्स और सिस्टम इंटीग्रेटर्स C या C++ में कस्टम एप्लिकेशन लिख सकते थे जो HSSB कनेक्शन के माध्यम से सीधे CNC के साथ संवाद करते थे।पावर सी आर्किटेक्चर — एकीकरण संदर्भ
FANUC CNC सभी रियल-टाइम फ़ंक्शन को संभालता है — इंटरपोलेशन, FSSB के माध्यम से सर्वो नियंत्रण, PMC लैडर निष्पादन, और मशीन I/O प्रबंधन — हार्डवेयर स्तर पर, इसके लिए आवश्यक रियल-टाइम प्रदर्शन की गारंटी के साथ।
कनेक्टेड PC गैर-रियल-टाइम लेकिन कम्प्यूटेशनल रूप से गहन फ़ंक्शन को संभालता है — टूलपाथ डिस्प्ले के साथ ग्राफिकल ऑपरेटर इंटरफ़ेस, DNC प्रोग्राम सर्वर (फ़ैक्टरी नेटवर्क से CNC में बड़े प्रोग्राम स्ट्रीमिंग), मशीन डेटा लॉगिंग सिस्टम, और कोई भी कस्टम मशीन बिल्डर एप्लिकेशन जिसे पूर्ण ऑपरेटिंग सिस्टम (आमतौर पर विंडोज) की आवश्यकता होती है, न कि CNC के अपने ऑपरेटर इंटरफ़ेस में उपलब्ध सीमित वातावरण के बजाय।
A20B-2002-0210 वह भौतिक हार्डवेयर है जो इस समानांतर आर्किटेक्चर को संभव बनाता है — यह हमेशा चालू रहने वाला संचार लिंक है जो सुनिश्चित करता है कि दो प्रोसेसिंग एनवायरनमेंट सिंक्रनाइज़ रहें।
विफलता मोड और लक्षण
PC सॉफ्टवेयर CNC से कनेक्शन खो देता है:
PC पर ओपन CNC या पावर सी एप्लिकेशन "CNC कनेक्शन लॉस्ट" या "HSSB एरर" संदेश प्रदर्शित करता है, भले ही CNC स्वयं अपने ऑपरेटर पैनल के माध्यम से सामान्य रूप से संचालित होता रहे।DNC प्रोग्राम ट्रांसफर विफल:
HSSB के माध्यम से PC से CNC में पहले स्थानांतरित किए गए प्रोग्राम अब भेजे नहीं जा सकते हैं — CNC या तो कोई DNC गतिविधि नहीं दिखाता है या संचार त्रुटि उत्पन्न करता है।रियल-टाइम डेटा डिस्प्ले फ्रीज हो जाता है:
PC ऑपरेटर इंटरफ़ेस का एक्सिस पोजीशन डिस्प्ले, स्पिंडल स्पीड इंडिकेटर और अलार्म डिस्प्ले अपडेट होना बंद हो जाता है — CNC से PC तक HSSB डेटा स्ट्रीम बाधित हो गया है।अधूरी कनेक्शन:
पूर्ण विफलता की तुलना में अधिक सामान्यतः, A20B-2002-0210 अधूरी कनेक्शन ड्रॉप्स के रूप में प्रस्तुत होता है, खासकर कैबिनेट के कई घंटों तक चलने के बाद (जो थर्मल-संबंधित घटक विफलता का सुझाव देता है जो केवल तभी होता है जब बोर्ड ऑपरेटिंग तापमान तक पहुंचता है)।अक्सर पूछे जाने वाले प्रश्न
HSSB इंटरफ़ेस के लिए साथी PC-साइड HSSB कार्ड (एक अलग ISA या PCI बोर्ड) और FANUC के HSSB सॉफ्टवेयर लाइब्रेरी की आवश्यकता होती है। आधुनिक PC में आमतौर पर ISA स्लॉट नहीं होते हैं, और PCI HSSB कार्ड में विंडोज 10/11 संगत ड्राइवर की कमी हो सकती है। आज सामना किए जाने वाले अधिकांश HSSB-आधारित FANUC सिस्टम पुराने औद्योगिक PC पर विंडोज XP या उससे पहले के ऑपरेटिंग सिस्टम के साथ चल रहे हैं — HSSB सिस्टम में PC को बदलना एक महत्वपूर्ण इंजीनियरिंग परियोजना है जिसके लिए FANUC समर्थन की आवश्यकता हो सकती है ताकि एक संगत वर्तमान-पीढ़ी के PC इंटरफ़ेस विकल्प की पहचान की जा सके (नए FANUC CNC पीढ़ियों में HSSB के लिए ईथरनेट-आधारित विकल्प मौजूद हैं)।
Q2: क्या A20B-2002-0210 मानक HSSB बोर्ड (A20B-8001-0290, A20B-8001-0581) के समान है?
नहीं। A20B-8001-0XXX सीरीज़ HSSB बोर्ड और A20B-2002-0210 समान कार्य (CNC-से-PC सीरियल संचार) कर सकते हैं लेकिन FANUC के उत्पाद रेंज के भीतर विभिन्न हार्डवेयर पीढ़ियों और कॉन्फ़िगरेशन हैं।
A20B-8001 सीरीज़ ISA-बस PC-साइड बोर्ड होने की प्रवृत्ति रखती है, जबकि A20B-2002-0210 को CNC साइड पर पावर सी / HSSB PCB के रूप में पहचाना जाता है। प्रतिस्थापन का आदेश देने से पहले सिस्टम दस्तावेज़ीकरण या स्थापित बोर्ड के लेबल से आवश्यक विशिष्ट भाग संख्या की पुष्टि करें।
Q3: क्या A20B-2002-0210 विफल होने पर मशीनिंग के लिए CNC संचालित हो सकता है?
हाँ, अधिकांश कॉन्फ़िगरेशन में। HSSB लिंक PC के एकीकरण कार्यों (ऑपरेटर इंटरफ़ेस, DNC, डेटा संग्रह) की सेवा करता है — CNC के मुख्य रियल-टाइम फ़ंक्शन (सर्वो नियंत्रण, PMC लैडर, मशीन I/O) मुख्य CPU बोर्ड और सर्वो नियंत्रण हार्डवेयर द्वारा संभाले जाते हैं, जो HSSB से स्वतंत्र रूप से संचालित होते हैं।
यदि A20B-2002-0210 विफल हो जाता है, तो PC CNC से अपना कनेक्शन खो देता है, लेकिन मशीन आमतौर पर CNC की मेमोरी में पहले से लोड किए गए प्रोग्राम को CNC के अपने MDI/ऑपरेटर पैनल का उपयोग करके चलाना जारी रख सकती है।
PC से CNC में नए प्रोग्राम की DNC स्ट्रीमिंग HSSB बोर्ड को बदलने तक अनुपलब्ध होगी।
Q4: स्थापित प्रणालियों में A20B-2002-0210 की विफलता के सबसे आम कारण क्या हैं?
बोर्ड के पावर सप्लाई सेक्शन पर इलेक्ट्रोलाइटिक कैपेसिटर का क्षरण सबसे आम आयु-संबंधित विफलता मोड है — हाई-स्पीड सीरियल इंटरफ़ेस ICs को स्वच्छ, स्थिर DC सप्लाई वोल्टेज की आवश्यकता होती है, और यहां तक कि मामूली कैपेसिटर ESR वृद्धि भी HSSB लिंक में सिग्नल अखंडता की समस्याएं पैदा कर सकती है।
HSSB ऑप्टिकल ट्रांसमीटर/रिसीवर घटक (यदि बोर्ड HSSB लिंक के लिए ऑप्टिकल फाइबर का उपयोग करता है) समय के साथ खराब हो सकते हैं, ऑप्टिकल पावर आउटपुट को कम कर सकते हैं और अंततः मार्जिनल स्थितियों में संचार त्रुटियों का कारण बन सकते हैं।
PC रखरखाव के दौरान ESD क्षति (यदि PC और CNC कैबिनेट जुड़े हुए हैं और एक को लापरवाही से खोला जाता है) एक सामान्य घटना-संचालित कारण है।
Q5: क्या A20B-2002-0210 को बदलने से पहले CNC डेटा का बैकअप आवश्यक है?
A20B-2002-0210 एक इंटरफ़ेस बोर्ड है — यह कोई CNC उपयोगकर्ता डेटा (पैरामीटर, प्रोग्राम, ऑफ़सेट) संग्रहीत नहीं करता है। इसे बदलने से CNC के SRAM या FROM मॉड्यूल में संग्रहीत किसी भी डेटा पर कोई प्रभाव नहीं पड़ता है।
हालांकि, यदि PC सॉफ़्टवेयर के कॉन्फ़िगरेशन में HSSB-विशिष्ट सेटिंग्स (CNC चैनल नंबर, संचार पता, या समान) शामिल हैं, तो इन सेटिंग्स को PC एप्लिकेशन में हार्डवेयर प्रतिस्थापन के बाद सत्यापित या पुन: कॉन्फ़िगर करने की आवश्यकता हो सकती है।
HSSB बोर्ड प्रतिस्थापन के बाद CNC साइड को किसी डेटा बहाली की आवश्यकता नहीं होती है।
