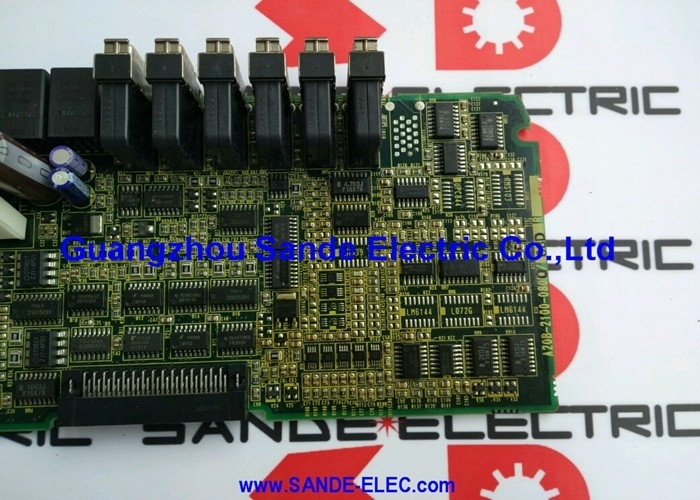

नई जीई FANUC A20B-2002-0521 पीएलसी मॉड्यूल A20B20020521 A2OB-2OO2-O521

A20B-2002-0521∙ FANUC ऑपरेटर पैनल आई/ओ पीसीबी 48DI / 32DO / बिना एमपीजी इंटरफेस / सीएनसी पैनल कनेक्शन इकाई

48/32 एमपीजी के बिना कम्पैक्ट पैनल आई/ओ

FANUC A20B-2002 श्रृंखला में ऑपरेटर पैनल कनेक्शन I/O बोर्ड कई क्षमता स्तरों पर प्रदान करता है।A20B-2002-0521 मैनुअल पल्स जनरेटर (हैंडव्हील) इंटरफ़ेस के बिना 48 इनपुट और 32 आउटपुट का कॉम्पैक्ट संस्करण है:

A20B-2002-0521 की कॉम्पैक्ट स्पेसिफिकेशन सरल ऑपरेटर पैनलों वाली मशीनों के लिए उपयुक्त है, जो कम मशीन मोड और कार्यों को नियंत्रित करते हैं।और जहां हैंडव्हील (एमपीजी) या तो अनुपस्थित है या एक अलग समर्पित इंटरफ़ेस बोर्ड द्वारा संचालित है.

प्रमुख विनिर्देश

48 इनपुट, 32 आउटपुट ️ एक मानक पैनल को कवर करना

A20B-2002-0521 का 48/32 DI/DO पूरक उन्नत सहायक कार्यों के बिना एक मानक सीएनसी ऑपरेटर पैनल की सिग्नल आवश्यकताओं को संभालता हैः

48 डिजिटल इनपुट (सामान्य संकेत आवंटन):मोड चयनक संपर्क (AUTO/JOG/MDI/EDIT/REF ¢ प्रत्येक स्थिति एक अलग इनपुट), फीडर दर ओवरराइड चरण, चक्र प्रारंभ, फीड पकड़, आपातकालीन रोक, वैकल्पिक रोक, एकल ब्लॉक, सूखी रन, मशीन लॉक,मेमोरी सुरक्षा कुंजी, धुरी ओवरराइड चरण, और मशीन विशिष्ट समारोह कुंजी.

32 डिजिटल आउटपुटःमोड एक्टिव इंडिकेटर लैंप, साइकिल एक्टिव, फ़ीड होल्ड, अलार्म, तैयार, स्पिंडल रन इंडिकेटर और मशीन-विशिष्ट फ़ंक्शन लैंप आउटपुट।

48/32 क्षमता पैनलों जहां मोड चयनकर्ता, ओवरराइड स्विच,और बुनियादी चक्र नियंत्रण कुंजियाँ मुख्य ऑपरेटर इंटरफ़ेस हैं, बिना विस्तारित कार्य कुंजियों और सहायक पैनल संकेतों के जो बड़े 72/56 बोर्ड की आवश्यकता होती है.

अनुप्रयोग परिदृश्य

कॉम्पैक्ट सीएनसी पैनल I/O प्रतिस्थापन:एक FANUC सीएनसी मशीन एक मानक ऑपरेटर पैनल (कोई हैंडव्हील या अलग हैंडव्हील इंटरफ़ेस नहीं) के साथ पैनल I / O अलार्म विकसित करती है। A20B-2002-0521 की पहचान की जाती है। प्रतिस्थापन पैनल के सभी कार्यों को बहाल करता है.

सरल सीएनसी टर्निंग सेंटर पैनल:एक बुनियादी ऑपरेटर पैनल के साथ एक सीएनसी टर्न, मोड चयनकर्ता, फीडर दर ओवरराइड, चक्र प्रारंभ/रोक,और स्थिति लैंप के लिए A20B-2002-0521 का उपयोग करता है अपने 48/32 सिग्नल सेट के लिए बड़ी बोर्ड के MPG इंटरफ़ेस की आवश्यकता के बिना.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या A20B-2002-0521 A20B-2002-0470 (72/56 MPG के साथ) की जगह ले सकता है जब बड़ा बोर्ड उपलब्ध नहीं है?

केवल यदि पैनल के PMC कार्यक्रम में 48 या उससे कम DI और 32 या उससे कम DO का उपयोग किया जाता है। यदि PMC 49 ¢ 72 DI या 33 ¢ 56 DO सीमा में संकेतों को संबोधित करता है,ये संकेत A20B-2002-0521 पर अनुपस्थित हैं जो पीएमसी अलार्म का कारण बनते हैंइसके अलावा, यदि पैनल में एक हैंडव्हील है और इसके संकेत A20B-2002-0470 के MPG इंटरफ़ेस को सौंपे गए हैं, तो A20B-2002-0521 को फिट करने से हैंडव्हील की सेवा नहीं होगी।PMC I/O उपयोग और MPG असाइनमेंट की पुष्टि किए बिना प्रतिस्थापन न करें.

Q2: क्या W/O MPG का नाम बदलवाने के लिए महत्वपूर्ण है?

हाँ. भाग संख्या A20B-2002-0521 के भीतर, "W/O MPG" विशेषता को परिभाषित किया गया है, यह MPG इंटरफेस के बिना बोर्ड है।एक ही 48/32 DI/DO क्षमता पर MPG इंटरफ़ेस के साथ एक संबंधित भाग संख्या हो सकती हैयदि मूल बोर्ड में एमपीजी क्षमता है, तो आदेश देने से पहले स्थापित बोर्ड लेबल से सटीक भाग संख्या की पुष्टि करें।

Q3: क्या A20B-2002-0521 को बदलने के लिए PMC कार्यक्रम में बदलाव की आवश्यकता है?

नहीं. पीएमसी प्रोग्राम I/O को I/O लिंक नोड पता और सिग्नल नंबर नहीं बोर्ड पहचान द्वारा संबोधित करते हैं। एक ही नोड पते पर एक समान प्रतिस्थापन बिना पीएमसी परिवर्तन के सभी पैनल I/O को पुनर्स्थापित करता है।उत्पादन में लौटने से पहले स्थापित करने के बाद पैनल के सभी कार्यों की जांच करें.

प्रश्न 4: A20B-2002-0521 की विफलता के क्या परिणाम हैं?

जब ऑपरेटर पैनल कनेक्शन बोर्ड विफल हो जाता है, सीएनसी पीएमसी इस इकाई के माध्यम से सभी पैनल संकेतों के साथ संपर्क खो देता है। मोड चयन काम करना बंद कर देता है, चक्र प्रारंभ और फ़ीड होल्ड बटन प्रतिक्रिया नहीं करते हैं,और संकेत दीपक अब अद्यतन नहीं हैंआई/ओ लिंक अलार्म कोड जो पैनल इकाई के पते की ओर इशारा करते हैं, बोर्ड की खराबी की पुष्टि करते हैं।

प्रश्न 5: A20B-2002-0521 की तुलना A16B-2203-0881 (96/64 I/O मॉड्यूल) से कैसे की जाती है?

A16B-2203-0881 (96/64 DI/DO) एक मशीन I/O मॉड्यूल है जो मशीन के यांत्रिक क्षेत्र उपकरणों (सीमा स्विच, सेंसर, पूरे मशीन संरचना में सोलेनोइड) से जुड़ता है।A20B-2002-0521 (48/32 DI/DO) विशेष रूप से एक ऑपरेटर पैनल कनेक्शन यूनिट है जो ऑपरेटर के पैनल स्विच और लैंप से जुड़ती है. दोनों I/O बोर्ड हैं लेकिन अलग-अलग मशीन परतों की सेवा करते हैंः मशीन बॉडी बनाम ऑपरेटर इंटरफेस।
