| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2002-0850 |

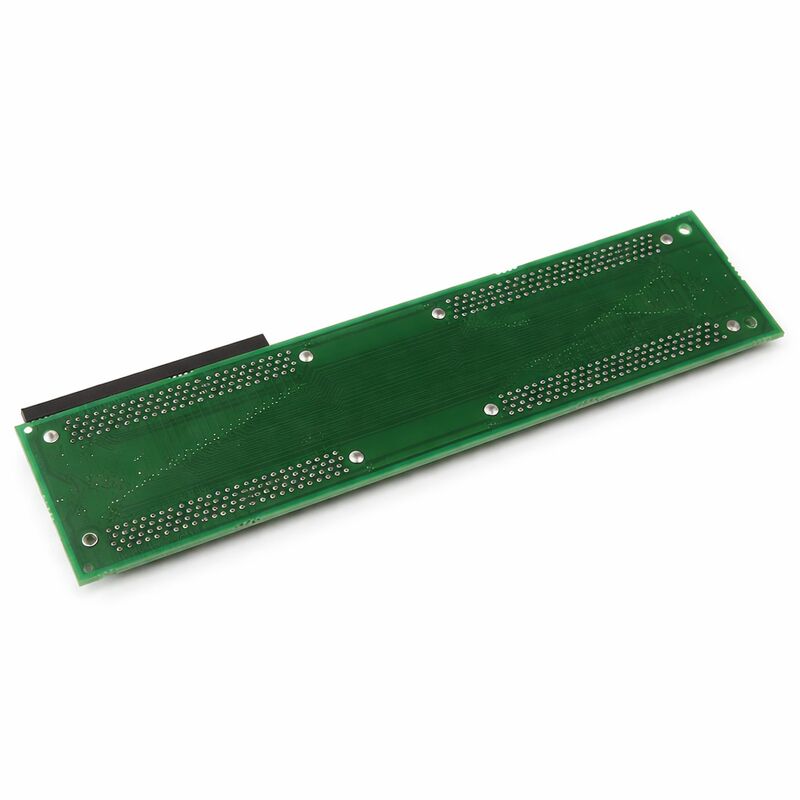

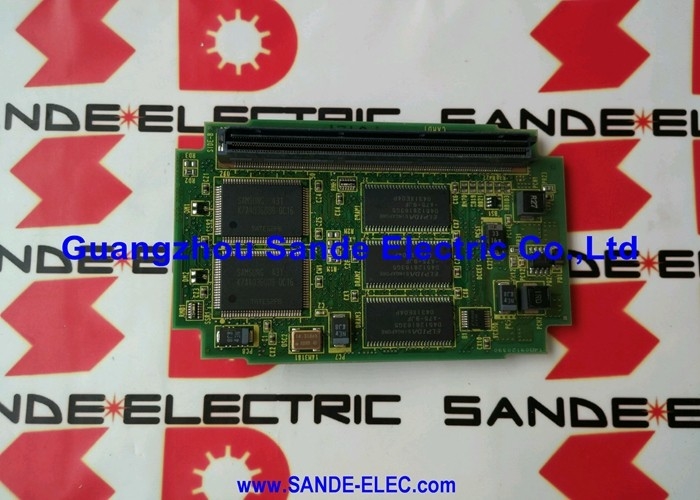

A20B-2002-0850 FANUC की A20B-2002 सीरीज़ का एक सिंगल-स्लॉट बैकप्लेन बोर्ड है औरmdash; FANUC के मॉड्यूलर सीएनसी कंट्रोल आर्किटेक्चर में उपयोग किए जाने वाले रैक इंफ्रास्ट्रक्चर पीसीबी का परिवार। बैकप्लेन स्वयं कोई फर्मवेयर नहीं रखता है और कोई प्रोसेसिंग निष्पादित नहीं करता है। यह एक कंट्रोल मॉड्यूल स्लॉट के लिए भौतिक और विद्युत नींव है: यह मॉड्यूल को सप्लाई वोल्टेज रूट करता है, मॉड्यूल और रैक के मुख्य बैकप्लेन के बीच बस संचार सिग्नल ले जाता है, और यांत्रिक कनेक्टर इंटरफ़ेस प्रदान करता है जिसमें प्लग-इन मॉड्यूल बैठता है।
FANUC का मॉड्यूलर सीएनसी आर्किटेक्चर मशीन बिल्डर की आवश्यकता वाली विशिष्ट कॉन्फ़िगरेशन बनाने के लिए कंट्रोल रैक के भीतर विभिन्न स्लॉट काउंट्स के बैकप्लेन बोर्ड का उपयोग करता है — एक, दो और तीन स्लॉट। A20B-2002-0850 ठीक एक स्लॉट को संभालता है। जहां मशीन की कॉन्फ़िगरेशन को एक एकल विकल्प या विस्तार मॉड्यूल को समायोजित करने की आवश्यकता होती है — एक अतिरिक्त I/O कार्ड, एक संचार इंटरफ़ेस, एक डेटा सर्वर बोर्ड — 1-स्लॉट बैकप्लेन रैक में खाली स्लॉट छोड़े बिना वह स्थिति प्रदान करता है।
बैकप्लेन की विफलता को अक्सर मॉड्यूल की विफलता के रूप में गलत पहचाना जाता है क्योंकि लक्षण समान दिखते हैं — विफल स्लॉट पर कब्जा करने वाला मॉड्यूल अलार्म करता है या संचार करने में विफल रहता है, जिससे पता चलता है कि मॉड्यूल स्वयं विफल हो गया है। निदान चरण जो दोनों को अलग करता है: संदिग्ध मॉड्यूल को उसी प्रकार के ज्ञात-अच्छे स्लॉट में ले जाएं। यदि मॉड्यूल वैकल्पिक स्लॉट में काम करता है, तो मूल स्लॉट का बैकप्लेन विफलता का स्रोत है।
विफलता के सामान्य कारण:
बैकप्लेन को बदलने के लिए किसी डेटा बैकअप की आवश्यकता नहीं होती है — बोर्ड कुछ भी स्टोर नहीं करता है। बोर्ड को स्वैप करें, मॉड्यूल को फिर से इंस्टॉल करें, पावर अप करें।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2002-0850 |
| श्रृंखला | A20B-2002 |
| स्लॉट गणना | 1 |
| प्रकार | निष्क्रिय बैकप्लेन |
| कार्य | पावर + सिग्नल वितरण |
| स्थिति | नवीनीकृत उपलब्ध |
| उत्पत्ति | जापान |
Q1: मैं कैसे पुष्टि कर सकता हूं कि मॉड्यूल के बजाय बैकप्लेन खराब है?
संदिग्ध मॉड्यूल को उसी नियंत्रक में उसी प्रकार के ज्ञात-अच्छे स्लॉट में ले जाएं। यदि मॉड्यूल वैकल्पिक स्लॉट में सही ढंग से संचालित होता है, तो मूल स्लॉट का बैकप्लेन विफलता का स्रोत है। यदि मॉड्यूल दोनों स्लॉट में विफल रहता है, तो मॉड्यूल स्वयं विफल हो गया है। सीएनसी हार्डवेयर कनेक्शन मैनुअल का उपयोग करके बैकप्लेन के पावर और सिग्नल ट्रेस की निरंतरता जांच भी एक स्पेयर मॉड्यूल की आवश्यकता के बिना ट्रेस अखंडता की पुष्टि कर सकती है।
Q2: क्या A20B-2002-0850 को बदलने के लिए पैरामीटर परिवर्तन की आवश्यकता है?
नहीं। बैकप्लेन कोई डेटा स्टोर नहीं करता है और इसमें कोई कॉन्फ़िगर करने योग्य पैरामीटर नहीं होते हैं। भौतिक प्रतिस्थापन के बाद, मॉड्यूल को फिर से इंस्टॉल करें, पावर अप करें, और सत्यापित करें कि मॉड्यूल सही ढंग से संचार करता है। जब तक मॉड्यूल को एक साथ नहीं बदला गया हो, तब तक किसी सॉफ़्टवेयर या पैरामीटर परिवर्तन की आवश्यकता नहीं है।
Q3: क्या 1-स्लॉट A20B-2002-0850 के बजाय 2-स्लॉट बैकप्लेन का उपयोग किया जा सकता है?
नहीं — विभिन्न स्लॉट गणनाओं को रैक चेसिस में भौतिक संशोधनों के बिना इंटरचेंज नहीं किया जा सकता है। 1-स्लॉट बैकप्लेन एक एकल-स्लॉट स्थिति के लिए आवंटित भौतिक स्थान और कनेक्टर स्थिति में फिट बैठता है। एक 2-स्लॉट बोर्ड चेसिस और आसन्न बोर्डों के साथ एक आयामी बेमेल पैदा करेगा।
Q4: क्या निष्क्रिय बैकप्लेन को संभालते समय ईएसडी जोखिम है?
हाँ, हालांकि सक्रिय प्रोसेसर बोर्डों की तुलना में कम है। बैकप्लेन पर तांबे के ट्रेस और कोई भी सतह-माउंट निष्क्रिय घटक अभी भी इलेक्ट्रोस्टैटिक डिस्चार्ज से जोखिम में हैं। ईएसडी कलाई का पट्टा का उपयोग करें, बोर्ड किनारों से संभालें, और गैर-एंटीस्टैटिक सतहों पर बोर्ड को स्लाइड करने से बचें।
Q5: A20B-2002-0850 पर कनेक्टर भौतिक रूप से क्षतिग्रस्त है लेकिन ट्रेस बरकरार दिखाई देते हैं। क्या केवल कनेक्टर की मरम्मत संभव है?
यदि क्षति कनेक्टर तक सीमित है — मुड़े हुए पिन, फटा हुआ आवास, व्यक्तिगत संपर्क विफलता — कनेक्टर-स्तरीय मरम्मत उपयुक्त एसएमडी रीवर्क टूल के साथ संभव हो सकती है। हालांकि, सत्यापित करें कि विफलता घटना के दौरान कोई पीसीबी पैड कॉपर लिफ्ट नहीं हुआ। यदि पैड क्षतिग्रस्त हैं, तो कनेक्टर प्रतिस्थापन अव्यावहारिक हो जाता है और पूर्ण बोर्ड प्रतिस्थापन सही पथ है।
