| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2003-0810 |

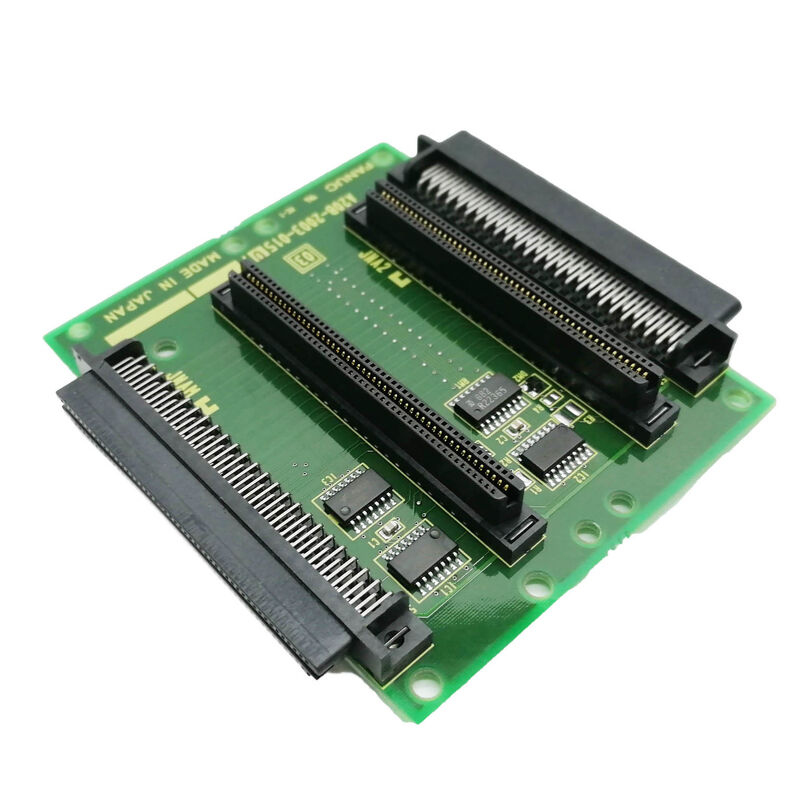

भाग संख्याःA20B-2003-0810
निर्माता:FANUC निगम (जापान)
उत्पाद श्रेणीःपीसीबी ️ बैक पैनल / बैकप्लेन बोर्ड
श्रृंखला:A20B-2003
दFANUC A20B-2003-0810FANUC के 30i-A / 31i-A / 32i-A सीएनसी नियंत्रण प्रणाली मूल इकाई के लिए एकल-स्लॉट बैक पैनल है और इसकी भूमिका इन उच्च अंत नियंत्रकों के लिए FANUC के हार्डवेयर वास्तुकला के भीतर सटीक रूप से परिभाषित है।
30i/31i/32i-A मूल इकाई एक स्वतंत्र नियंत्रण इलेक्ट्रॉनिक्स संयोजन है, जो ऑपरेटर पैनल से अलग है।
इसमें मुख्य सीपीयू बोर्ड, बिजली की आपूर्ति और एक बैक पैनल है। बैक पैनल निर्धारित करता है कि उस असेंबली में कितने विकल्प स्लॉट उपलब्ध हैं। A20B-2003-0810 के साथ, यह संख्या एक है।बिना स्लॉट पैनल के साथ (A20B-2003-0600), यह शून्य है. दो स्लॉट पैनल (A20B-2003-0610) के साथ, यह दो है.
A20B-2003-0810 द्वारा प्रदान किया गया एकल स्लॉट कई 30i/31i/32i-A प्रतिष्ठानों के लिए पर्याप्त है।
एक मशीन जिसे फील्डबस कनेक्टिविटी की आवश्यकता होती है, एक प्रोफिसबस मास्टर या डिवाइसनेट बोर्ड के लिए एक स्लॉट का उपयोग करती है।
एक मशीन जिसे फैक्ट्री नेटवर्क कनेक्टिविटी की आवश्यकता होती है वह इसे फास्ट ईथरनेट बोर्ड के लिए उपयोग करती है।
एक विकल्प बोर्ड मशीनों पर एक आम विन्यास है जहां अंतर्निहित FSSB सर्वो इंटरफ़ेस, सीरियल धुरी, I / O लिंक,और मुख्य बोर्ड पर एम्बेडेड ईथरनेट पहले से ही एक अतिरिक्त प्रोटोकॉल को छोड़कर सभी कनेक्टिविटी आवश्यकताओं को कवर.
| पैरामीटर | मूल्य |
|---|---|
| स्लॉट गिनती | 1 (एकल विस्तार स्लॉट) |
| संगत सीएनसी | FANUC सीरीज 30i-A, 31i-A, 32i-A |
| वास्तुकला | मूल इकाई बैक पैनल |
| बोर्ड का प्रकार | निष्क्रिय बैकप्लेन |
| बोर्ड परिवार | A20B-2003 |
| संबंधित भाग | A20B-2003-0600 (कोई स्लॉट नहीं), A20B-2003-0610 (2 स्लॉट) |
| स्थिति | उपलब्ध ️ पुनर्निर्मित |
| उत्पत्ति | जापान |
FANUC सीरीज 30i/31i/32i-A नियंत्रक एक मॉड्यूलर वास्तुकला का उपयोग करते हैं जहां मूल इकाई एक स्वतंत्र नियंत्रण रैक है।
पीछे का पैनल इस इकाई की संरचनात्मक और विद्युत रीढ़ है।
मूल इकाई चेसिस के अंदरः
A20B-2003-0810 का एकल विस्तार स्लॉट A20B-8101 विकल्प परिवार से बोर्ड स्वीकार करता है ¢ Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),DeviceNet दास (A20B-8101-0330), फास्ट ईथरनेट (A20B-8101-0030), FL-नेट (A20B-8101-0031) और अन्य।
प्रत्येक विस्तार स्लॉट में प्लग करता है और पीछे के पैनल के बस ट्रैक के माध्यम से सीएनसी के मुख्य बोर्ड से विद्युत रूप से जुड़ा होता है।
A20B-2003-0810 को बदलने या एक 30i/31i/32i-A बुनियादी इकाई के निर्माण के लिए एक retrofit के लिए, पीछे पैनल का चयन कितना विकल्प बोर्ड आवेदन की आवश्यकता पर निर्भर करता हैः
कोई विकल्प बोर्ड की आवश्यकता नहीं हैःA20B-2003-0600 (कोई स्लॉट नहीं) का प्रयोग करें। मशीन केवल मुख्य बोर्ड में निर्मित कनेक्टिविटी का उपयोग करती हैएम्बेडेड ईथरनेट और कोई अतिरिक्त फील्डबस या संचार विकल्प नहीं.
एक विकल्प बोर्ड की आवश्यकता हैःA20B-2003-0810 का प्रयोग करें (1 स्लॉट ️ यह बोर्ड) ।
मशीन को एक अतिरिक्त संचार विकल्प की आवश्यकता होती है जैसे कि प्रोफिबस, डिवाइसनेट, एफएल-नेट या फास्ट ईथरनेट।
दो विकल्प बोर्डों की आवश्यकता हैःA20B-2003-0610 (2 स्लॉट) का प्रयोग करें। मशीन को एक साथ दो अतिरिक्त संचार विकल्पों की आवश्यकता होती है।
आवश्यक से कम स्लॉट वाले बैक पैनल का उपयोग करने से आवश्यक विकल्प बोर्डों के लिए कोई जगह नहीं छोड़ती है।
जरूरत से अधिक स्लॉट वाले एक का उपयोग करने से कोई कार्यात्मक समस्या नहीं होती है खाली स्लॉट बस अप्रयुक्त हो जाता है।
मूल इकाई आवास के भौतिक आयाम निर्धारित करते हैं कि कौन सा बैक पैनल शारीरिक रूप से फिट बैठता है, इसलिए ऑर्डर करने से पहले हमेशा आवास विन्यास की पुष्टि करें।
प्रश्न 1: 30i-A मूल इकाई एक विकल्प बोर्ड स्थापित के साथ काम कर रहा था. पीछे पैनल क्षतिग्रस्त था. मैं एक ही A20B-2003-0810 का उपयोग करना चाहिए या मैं A20B-2003-0610 (2 स्लॉट) का उपयोग कर सकते हैं?
भौतिक रूप से, A20B-2003-0610 (2 स्लॉट) A20B-2003-0810 (1 स्लॉट) की जगह ले सकता है यदि मूल इकाई आवास अलग पीछे पैनल आकार कारक को समायोजित करता है।
पीछे के पैनल को शारीरिक रूप से चेसिस में फिट होना चाहिए FANUC के आवास संस्करणों को विशिष्ट स्लॉट की संख्या के आसपास डिज़ाइन किया गया है।
प्रतिस्थापन से पहले आवास भाग संख्या एक 2-स्लॉट पीछे पैनल समायोजित की पुष्टि करें।
कार्यात्मक रूप से, एक खाली दूसरा स्लॉट होने से कोई समस्या नहीं होती है ¢ विकल्प बोर्ड उपयोग किए गए स्लॉट में रहता है और खाली स्लॉट का उपयोग नहीं किया जाता है।
Q2: 30i-A नियंत्रक में विस्तार स्लॉट में एक प्रोफिसबस मास्टर बोर्ड है। क्या प्रोफिसबस बोर्ड को हटाए बिना पीछे के पैनल को बदल दिया जा सकता है?
चेसिस से पीछे के पैनल को निकालने से पहले विकल्प बोर्ड को स्लॉट से निकालें।
बैक पैनल और ऑप्शन बोर्ड अलग-अलग घटक हैं ️ बैक पैनल को इसके चेसिस माउंटिंग हार्डवेयर को डिस्कनेक्ट करके हटा दिया जाता है जबकि ऑप्शन बोर्ड को स्लॉट कनेक्टर से अलग से अनप्लग किया जाता है.
उल्टे क्रम में पुनः स्थापित करें: पहले पीछे का पैनल, फिर विकल्प बोर्ड को सुलभ विस्तार स्लॉट में।
प्रश्न 3: A20B-2003-0810 को बदलने के बाद, प्रोफिसस विकल्प बोर्ड एक अलार्म उत्पन्न करता है जो पहले मौजूद नहीं था। क्या जांच की जानी चाहिए?
बैक पैनल को बदलने के बाद ऑप्शन बोर्ड अलार्म का सबसे आम कारण पुनर्स्थापना त्रुटियां हैं।
बोर्ड को केवल आंशिक रूप से स्लॉट कनेक्टर में रखा जा सकता है, एक किनारा कनेक्टर जो प्लग इन प्रतीत होता है लेकिन गलत या आंशिक रूप से जुड़ा हुआ है, ठीक यही लक्षण पैदा करता है।
बोर्ड को दृढ़ता से और समान रूप से फिर से सेट करें। यह भी सत्यापित करें कि विकल्प बोर्ड के सभी बाहरी केबल (प्रोफैबस नेटवर्क केबल, आदि) को स्वैप के बाद सही ढंग से फिर से जोड़ा गया था।
Q4: 30i/31i/32i-A श्रृंखला में प्रयुक्त "बैक पैनल" और पहले के FANUC श्रृंखला 16/18 नियंत्रकों में प्रयुक्त बैकप्लेन के बीच क्या अंतर है?
30i/31i/32i-A बेसिक यूनिट एक कॉम्पैक्ट बैक पैनल का उपयोग करती है जिसे विशेष रूप से हाई-एंड आई-सीरीज कंट्रोलर के भौतिक और विद्युत वास्तुकला के लिए डिज़ाइन किया गया है।
पहले के सीरीज 16/18 नियंत्रकों ने अलग-अलग स्लॉट की संख्या, कनेक्टर प्रकार और बस वास्तुकला के साथ अलग-अलग रैक बैकप्लेन डिजाइन का इस्तेमाल किया।
A20B-2003-0810 16/18 श्रृंखला नियंत्रकों के बैकप्लेन बोर्डों के साथ विनिमेय नहीं है। हमेशा विशिष्ट सीएनसी पीढ़ी और चेसिस के लिए निर्दिष्ट बैक पैनल का उपयोग करें।
Q5: क्या A20B-2003-0810 बैक पैनल को बदलने के लिए किसी डेटा बैकअप या पैरामीटर परिवर्तन की आवश्यकता होती है?
नहीं. पीछे का पैनल एक निष्क्रिय इंटरकनेक्ट बोर्ड है ∙ यह कोई डेटा संग्रहीत नहीं करता है.
प्रतिस्थापन के बाद, सभी मापदंड और कार्यक्रम मुख्य बोर्ड पर FROM/SRAM मॉड्यूल में बने रहते हैं, जिन्हें परेशान नहीं किया गया था।
मुख्य बोर्ड, बिजली की आपूर्ति, और विकल्प बोर्डों को नए बैक पैनल में पुनः स्थापित करें, सामान्य रूप से पावर अप करें, और सिस्टम फ़ंक्शन सत्यापित करें.किसी भी डेटा प्रविष्टि की आवश्यकता नहीं है जब तक कि अन्य बोर्डों को भी एक ही रखरखाव घटना के दौरान प्रतिस्थापित नहीं किया गया था.
