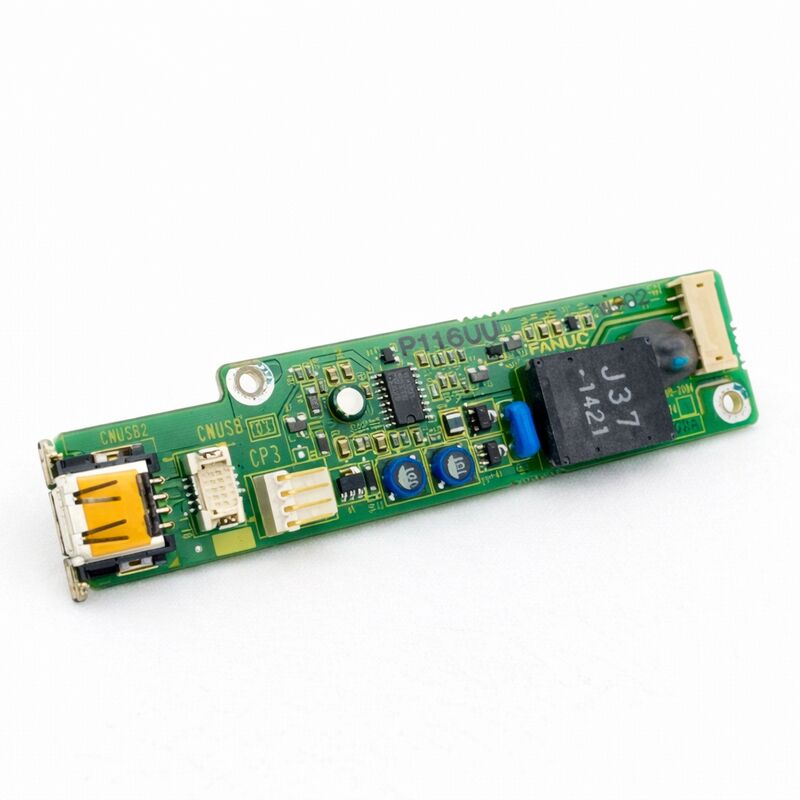

FANUC A20B-2004-0241 | सीएनसी कंट्रोल पीसीबी बोर्ड — A20B-2004 सीरीज़, FANUC इंडस्ट्रियल ऑटोमेशन कंट्रोल बोर्ड, जापान मूल

अवलोकन

FANUC A20B-2004-0241A20B-2004 बोर्ड परिवार से संबंधित है — FANUC पीसीबी की एक श्रृंखला जो FANUC के सीएनसी आर्किटेक्चर में ऑपरेटर पैनल I/O और नियंत्रण इंटरफ़ेस परत पर कब्जा करती है।A20B-2004 परिवार कई FANUC सीएनसी पीढ़ियों में ऑपरेटर पैनल कनेक्शन यूनिट और I/O इंटरफ़ेस फ़ंक्शन से निकटता से जुड़ा हुआ है: इस श्रृंखला में बोर्ड मशीन टूल के ऑपरेटर कंसोल पर भौतिक पुश बटन, स्विच, इंडिकेटर लैंप, हैंडव्हील और आपातकालीन स्टॉप सर्किट और सीएनसी के आंतरिक डिजिटल I/O सिस्टम के बीच विद्युत पुल का प्रबंधन करते हैं।

A20B-2004 परिवार में कई अलग-अलग कार्यात्मक वेरिएंट शामिल हैं। -0690 और -0691 वेरिएंट की पुष्टि ऑपरेटर पैनल I/O पीसीबी के रूप में की गई है।

-0740 और संबंधित वेरिएंट आगे ऑपरेटर पैनल I/O कॉन्फ़िगरेशन हैं।

-0241 इस परिवार के भीतर एक नियंत्रण पीसीबी के रूप में एक स्थिति रखता है जो FANUC ऑपरेटर पैनल इंटरफ़ेस या नियंत्रण I/O के विशिष्ट कॉन्फ़िगरेशन की सेवा करता है जिसके लिए इसे डिज़ाइन किया गया था — एक बोर्ड जिस पर उत्पादन सुविधाएं अपने FANUC-नियंत्रित मशीन टूल में ऑपरेटर-मशीन लिंक बनाए रखने के लिए निर्भर करती हैं।

FANUC सीएनसी रखरखाव के व्यापक संदर्भ में, A20B-2004 सीरीज़ बोर्ड एक महत्वपूर्ण श्रेणी का प्रतिनिधित्व करते हैं क्योंकि वे मशीन के प्रत्यक्ष मानव इंटरफ़ेस पर बैठते हैं।

एक विफल ऑपरेटर पैनल I/O बोर्ड मशीन के मोटर और सर्वो सिस्टम को कार्य करने से नहीं रोकता है, लेकिन यह ऑपरेटर को सामान्य तरीके से मशीन को नियंत्रित करने से रोकता है — चक्र शुरू करना, फ़ीड दरों को समायोजित करना, अक्षों को जॉग करना, अलार्म का जवाब देना, या सबसे गंभीर मामलों में, पैनल के माध्यम से आपातकालीन स्टॉप को सक्रिय करना।

गैर-महत्वपूर्ण-से-बुनियादी-कार्य लेकिन उपयोगिता-महत्वपूर्ण का यह संयोजन इन बोर्डों को एक सामान्य रखरखाव लक्ष्य बनाता है।

मुख्य विनिर्देश

पैरामीटर

FANUC के i-सीरीज़ सीएनसी सिस्टम (सीरीज़ 16i, 18i, 21i, 0i, और संबंधित) सीएनसी के मुख्य नियंत्रण इकाई और बाहरी I/O उपकरणों — ऑपरेटर पैनल कनेक्शन यूनिट सहित के बीच संचार करने के लिए I/O लिंक सीरियल बस का उपयोग करते हैं।

इस सीरियल बस दृष्टिकोण ने पुराने FANUC पीढ़ियों में उपयोग की जाने वाली पुरानी समानांतर वायरिंग को बदल दिया, जहां प्रत्येक I/O सिग्नल को सीएनसी से ऑपरेटर पैनल तक अपने व्यक्तिगत तार की आवश्यकता होती थी।

I/O लिंक कुछ तारों पर सभी पैनल इनपुट और आउटपुट सिग्नल ले जाता है, जिससे वायरिंग बहुत सरल हो जाती है, जबकि ऑपरेटर पैनल में I/O बोर्ड होने की आवश्यकता होती है जो I/O लिंक सीरियल डेटा और भौतिक बटन/लैंप सिग्नल के बीच अनुवाद करने में सक्षम होते हैं।

A20B-2004 सीरीज़ बोर्ड इस आर्किटेक्चर के भीतर संचालित करने के लिए डिज़ाइन किए गए हैं — सीएनसी से I/O लिंक सीरियल डेटा प्राप्त करना, उपयुक्त आउटपुट सिग्नल (इंडिकेटर लैंप, रिले आउटपुट) को सक्रिय करने के लिए इसे डीकोड करना, और भौतिक इनपुट सिग्नल (बटन स्थिति, स्विच स्थिति, एमपीजी स्पंद) को एन्कोड करना ताकि I/O लिंक के माध्यम से सीएनसी को वापस भेजा जा सके।

यह द्विदिश अनुवाद फ़ंक्शन i-सीरीज़ सीएनसी वातावरण में ऑपरेटर पैनल के संचालन के लिए मौलिक है।

A20B-2004 सीरीज़ बोर्ड पर क्या विफल होता है — और क्यों

ऑपरेटर पैनल I/O बोर्ड के विफलता पैटर्न मशीन के वातावरण में उनके स्थान से आकार लेते हैं।

ऑपरेटर कंसोल मशीन का सबसे मानव-सुलभ हिस्सा है — इसे रखरखाव के लिए खोला जाता है, मशीन के कार्यक्षेत्र से शीतलक संदूषण के प्रवेश के अधीन होता है, मशीन की चलती अक्षों से कंपन के संपर्क में आता है, और कुछ प्रतिष्ठानों में, अपेक्षाकृत उच्च परिवेश तापमान वाले क्षेत्रों में।

ये पर्यावरणीय कारक विशिष्ट विफलता मोड उत्पन्न करते हैं:

संदूषण-प्रेरित विफलताएं:

ऑपरेटर पैनल हाउसिंग में प्रवेश करने वाला शीतलक धुंध और धातुई धूल वर्षों के संचालन के दौरान पीसीबी सतह पर बस जाता है।ये जमा इनपुट सिग्नल ट्रेस के बीच रिसाव पथ बनाते हैं, जिससे भूतिया बटन स्थिति या फंसे हुए इनपुट होते हैं — सीएनसी उन बटनों से बटन-प्रेस सिग्नल प्राप्त करता है जिन्हें किसी ने नहीं दबाया है, या उन बटनों से सिग्नल प्राप्त करने में विफल रहता है जिन्हें दबाया गया है।

इलेक्ट्रॉनिक्स-ग्रेड सॉल्वेंट से बोर्ड को साफ करने से हल्के मामले हल हो जाते हैं; गंभीर संदूषण के लिए बोर्ड प्रतिस्थापन की आवश्यकता हो सकती है।

कनेक्टर घिसाव और जंग:

ऑपरेटर पैनल I/O बोर्ड पर रिबन केबल कनेक्टर और कार्ड-एज कनेक्टर अधिकांश अन्य सीएनसी बोर्डों की तुलना में अधिक सम्मिलन/निष्कासन चक्रों का अनुभव करते हैं, क्योंकि रखरखाव के लिए पैनल तक अधिक बार पहुंचा जाता है।घिसे-पिटे या जंग लगे कनेक्टर संपर्क रुक-रुक कर I/O सिग्नल उत्पन्न करते हैं — निदान करने के लिए सबसे कठिन दोष वर्ग क्योंकि लक्षण पैटर्न के बिना दिखाई और गायब हो जाते हैं।

आउटपुट ड्राइवर आईसी विफलता:

बोर्ड पर प्रत्येक लैंप या आउटपुट सर्किट एक आईसी द्वारा संचालित होता है जो इंडिकेटर लैंप के लिए सही वोल्टेज और करंट प्रदान करता है।ये ड्राइवर खुले (लैंप कभी नहीं जलता) या बंद (लैंप हमेशा जलता) विफल हो सकते हैं, और वे ऐसे तरीकों से भी विफल हो सकते हैं जो लैंप को ही नुकसान पहुंचाते हैं।

जब एलईडी ने FANUC ऑपरेटर पैनल में गरमागरम लैंप को बदलना शुरू किया, तो ड्राइवर वर्तमान आवश्यकताएं बदल गईं — दूसरे प्रकार के लिए डिज़ाइन किए गए बोर्ड पर गलत लैंप प्रकार का उपयोग करने से ड्राइवर आईसी पर तनाव पड़ सकता है।

ईएसडी क्षति:

ऑपरेटर पैनल फेस पर बटन और स्विच उन ऑपरेटरों से स्थैतिक बिजली के लिए संभावित प्रवेश बिंदु हैं जिन्होंने कुछ फर्श सामग्री पर चलने से चार्ज जमा किया है।यदि पैनल का स्थैतिक सुरक्षा पथ अधूरा है, तो ईएसडी A20B-2004 बोर्ड के इनपुट सर्किट तक पहुंच सकता है — जिससे तत्काल विफलता या अव्यक्त क्षति हो सकती है जो समय के साथ खराब हो जाती है।

रखरखाव और प्रतिस्थापन विचार

जब A20B-2004-0241 को ऑपरेटर पैनल I/O जांच में दोष स्रोत के रूप में पहचाना जाता है, तो प्रतिस्थापन प्रक्रिया आम तौर पर सीधी होती है क्योंकि इस प्रकार का बोर्ड कोई सीएनसी मशीन डेटा संग्रहीत नहीं करता है:

कोई डेटा बैकअप आवश्यक नहीं:

मुख्य सीपीयू बोर्ड या मेमोरी मॉड्यूल के विपरीत, ऑपरेटर पैनल I/O बोर्ड मशीन पैरामीटर, कार्यक्रम या कॉन्फ़िगरेशन डेटा संग्रहीत नहीं करते हैं। प्रतिस्थापन एक हार्डवेयर-केवल प्रक्रिया है।सही वेरिएंट सत्यापित करें:

A20B-2004 सीरीज़ में कई वेरिएंट (-0241, -0690, -0691, -0740, और अन्य) शामिल हैं जो विभिन्न पैनल कॉन्फ़िगरेशन और I/O पॉइंट काउंट की सेवा करते हैं।सटीक प्रतिस्थापन स्थापित बोर्ड के भाग संख्या से मेल खाना चाहिए। इस परिवार के भीतर बोर्ड कार्यात्मक रूप से विनिमेय नहीं हैं — एक बोर्ड जो एक पैनल कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है, वह एक अलग पैनल की वायरिंग के साथ सही ढंग से इंटरफ़ेस नहीं करेगा, भले ही वह भौतिक रूप से उसी स्थान पर फिट हो।

स्थापना के बाद सत्यापन:

प्रतिस्थापन A20B-2004-0241 स्थापित करने के बाद, सभी पैनल कार्यों को व्यक्तिगत रूप से सत्यापित करें: प्रत्येक पुशबटन सही पीएमसी इनपुट सिग्नल उत्पन्न करता है (पीएमसी निदान स्क्रीन पर दिखाई देता है), प्रत्येक इंडिकेटर लैंप कमांड किए जाने पर सही ढंग से जलता है, एमपीजी हैंडव्हील (यदि इस बोर्ड से जुड़ा है) सही दिशा और वृद्धि में अक्ष आंदोलन उत्पन्न करता है, और आपातकालीन स्टॉप फ़ंक्शन अपने सुरक्षा सर्किट पथ के माध्यम से सही ढंग से संचालित होता है।अक्सर पूछे जाने वाले प्रश्न

Q1: ऑपरेटर पैनल बटन प्रतिक्रिया देना बंद कर चुके हैं लेकिन मशीन का स्वचालित चक्र जारी है। क्या यह A20B-2004-0241 की ओर इशारा करता है?

हाँ, यह लक्षण पैटर्न — स्वचालित संचालन सामान्य रूप से जारी रहता है जबकि मैनुअल पैनल इनपुट अनुत्तरदायी हो जाते हैं — ऑपरेटर पैनल I/O बोर्ड दोष की विशेषता है।

सीएनसी के सर्वो और पीएमसी फ़ंक्शन जो स्वचालित संचालन को संचालित करते हैं, वे पैनल I/O बोर्ड पर निर्भर नहीं करते हैं; वे स्वतंत्र रूप से चलते हैं।

केवल वे फ़ंक्शन जो संचार पथ के रूप में पैनल I/O बोर्ड पर निर्भर करते हैं (मैनुअल जॉगिंग, ओवरराइड स्विच, साइकिल स्टार्ट/फीड होल्ड बटन, मोड स्विच) प्रभावित होते हैं।

पीएमसी निदान स्क्रीन (जी एड्रेस इनपुट) की जाँच करके पुष्टि करें — यदि बटन दबाए जाने पर बटन की स्थिति नहीं बदल रही है, तो दोष बटन से पीएमसी तक सिग्नल पथ में है, जिसमें A20B-2004-0241 शामिल है।

Q2: क्या दूषित A20B-2004-0241 को बदलने के बजाय साफ किया जा सकता है?

हल्का संदूषण — हल्का धूल या तेल एयरोसोल की एक पतली फिल्म — अक्सर उपयुक्त इलेक्ट्रॉनिक्स सफाई सॉल्वेंट (आइसोप्रोपानोल या समर्पित पीसीबी सफाई स्प्रे) के साथ सफलतापूर्वक साफ किया जा सकता है, जिसे एक नरम ब्रश से लगाया जाता है और पावर-अप से पहले पूरी तरह से सूखने दिया जाता है।

यह प्रतिस्थापन बोर्ड के लिए प्रतिबद्ध होने से पहले प्रयास करने लायक है।

गाढ़े जमाव, पानी में घुलनशील कटिंग एडिटिव्स वाले शीतलक, या ट्रेस के बीच शॉर्ट्स बनाने वाले धातुई स्वार्फ के साथ भारी संदूषण के पूरी तरह से साफ होने की संभावना बहुत कम होती है — भविष्य की विफलताओं का कारण बनने वाले अवशिष्ट संदूषण का जोखिम इन मामलों में प्रतिस्थापन को अधिक विश्वसनीय दीर्घकालिक समाधान बनाता है।

Q3: A20B-2004-0241 को बदलने के बाद, एक इंडिकेटर लैंप स्थायी रूप से जलता रहता है और दूसरा कभी नहीं जलता। क्या जांचना चाहिए?

ये लक्षण एक दोषपूर्ण प्रतिस्थापन बोर्ड के बजाय वायरिंग मुद्दों का सुझाव देते हैं।

स्थायी रूप से जला हुआ: आउटपुट वायरिंग पर शॉर्ट सर्किट की जाँच करें (लैंप तार छू रहे हैं, दोषपूर्ण लैंप फिक्स्चर ग्राउंडिंग, या कनेक्टर पिन-टू-पिन शॉर्ट)।

कभी नहीं जलता: आउटपुट वायरिंग में ओपन सर्किट की जाँच करें (टूटा हुआ तार, अनप्लग किया गया कनेक्टर, लैंप प्रतिस्थापन की आवश्यकता है)।

इसके अतिरिक्त, सत्यापित करें कि प्रतिस्थापन बोर्ड का आउटपुट ड्राइवर प्रकार (सोर्सिंग बनाम सिंकिंग आउटपुट, एलईडी बनाम गरमागरम ड्राइवर) मूल बोर्ड और पैनल में स्थापित लैंप से मेल खाता है। यदि ड्राइवर प्रकार बेमेल है, तो कुछ लैंप अप्रत्याशित रूप से व्यवहार कर सकते हैं।

Q4: A20B-2004-0241 को ऑपरेटर पैनल कनेक्शन यूनिट के बजाय बदलने की आवश्यकता के रूप में कैसे पहचाना जाता है जिससे यह इंटरफ़ेस करता है?

ऑपरेटर पैनल I/O बोर्ड और उस कनेक्शन यूनिट के बीच दोष को अलग करने के लिए एक व्यवस्थित सिग्नल-ट्रेसिंग दृष्टिकोण की आवश्यकता होती है। भौतिक बटन से शुरू: मल्टीमीटर से बटन की निरंतरता का परीक्षण करें (पुष्टि करता है कि बटन स्वयं काम करता है)।

फिर A20B-2004-0241 पर कनेक्टर पिन पर सिग्नल का परीक्षण करें (पुष्टि करता है कि बटन से बोर्ड तक की वायरिंग बरकरार है)।

फिर यह देखने के लिए पीएमसी निदान स्क्रीन की जाँच करें कि क्या सिग्नल सीएनसी तक पहुँचता है।

यदि कनेक्टर पर निरंतरता की पुष्टि हो जाती है लेकिन सिग्नल पीएमसी तक नहीं पहुँचता है, तो दोष बोर्ड या सीएनसी तक इसके संचार पथ में है।

यदि कनेक्टर पर निरंतरता विफल हो जाती है, तो दोष वायरिंग या बटन में है।

Q5: A20B-2004-0241 को संभालते और स्थापित करते समय सही ईएसडी सुरक्षा प्रक्रिया क्या है?

केवल मशीन के इलेक्ट्रिकल कैबिनेट में एक सत्यापित ग्राउंड पॉइंट से जुड़े ग्राउंडेड ईएसडी रिस्ट स्ट्रैप पहने हुए बोर्ड को संभालें। ईएसडी-सुरक्षित मैट पर काम करें। स्थापना के क्षण तक बोर्ड को उसके एंटीस्टैटिक पैकेजिंग में रखें।

बोर्ड को कभी भी साधारण कार्डबोर्ड, प्लास्टिक या लकड़ी की सतहों पर न रखें।

बोर्ड के घटक पक्ष को छूने से बचें — इसे पीसीबी किनारों से संभालें। बोर्ड को उसके कनेक्टर में डालते समय, एक सिरे पर बल लगाने के बजाय बोर्ड की लंबाई में समान दबाव डालें। किसी भी बोर्ड की स्थापना या हटाने से पहले मशीन को पूरी तरह से बंद कर दें।

ये सावधानियां ऑपरेटर पैनल बोर्ड के लिए आवश्यक हैं क्योंकि उनमें कई कनेक्टर इंटरफ़ेस होते हैं जो संभावित ईएसडी प्रवेश बिंदु होते हैं।
