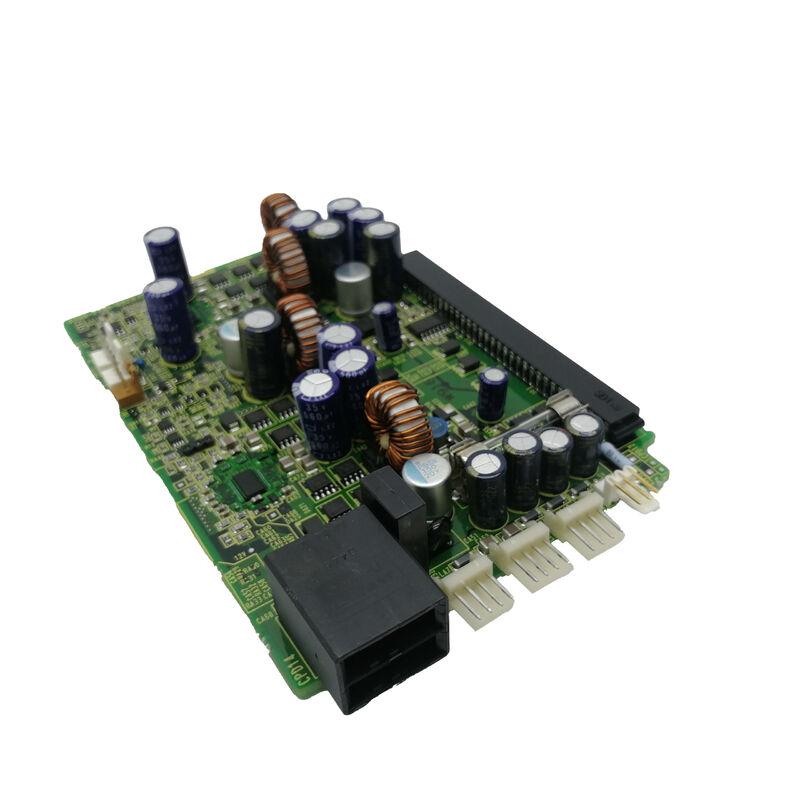

FANUC पीसी बोर्ड A20B-2100-0030 A20B21000030 A2OB-21OO-OO3O

FANUC A20B-2100-0030 | अल्फा सीरीज़ सर्वो ड्राइव कंट्रोल पीसीबी — सीएनसी सर्वो एम्पलीफायर सर्किट बोर्ड, लीगेसी स्पेयर, जापान मूल

अवलोकन

FANUC A20B-2100-0030FANUC की A20B-2100 सीरीज़ का एक सर्वो ड्राइव कंट्रोल पीसीबी है — प्रिंटेड सर्किट बोर्डों का वह परिवार जो FANUC अल्फा सीरीज़ सर्वो एम्पलीफायर और स्पिंडल एम्पलीफायर मॉड्यूल के अंदर कंट्रोल इंटेलिजेंस लेयर प्रदान करता है।FANUC अल्फा ड्राइव मॉड्यूल की लेयर्ड आर्किटेक्चर में, पीसीबी मॉड्यूल असेंबली के सामने बैठता है, FSSB ऑप्टिकल फाइबर बस या टाइप-ए/टाइप-बी एनालॉग इंटरफ़ेस के माध्यम से सीएनसी सिस्टम यूनिट से जुड़ता है, और ऑन-बोर्ड डिजिटल सिग्नल प्रोसेसर द्वारा गणना किए गए गेट ड्राइव सिग्नल के माध्यम से बेस पावर बोर्ड पर पावर इलेक्ट्रॉनिक्स (आईजीबीटी) को ड्राइव करता है।

A20B-2100 सीरीज़ FANUC ड्राइव मॉड्यूल प्रकारों की एक विस्तृत आबादी को कवर करती है — सिंगल-एक्सिस, डुअल-एक्सिस, और विभिन्न करंट रेटिंग्स के स्पिंडल एम्पलीफायर सभी इस सीरीज़ के भीतर पीसीबी का उपयोग करते हैं, जो उनके अंतिम चार अंकों से भिन्न होते हैं।

-0030 वेरिएंट इस उत्पाद परिवार में एक विशिष्ट स्थान रखता है, जो उस ड्राइव मॉड्यूल की सेवा करता है जिसके लिए इसे फैक्ट्री-निर्दिष्ट किया गया था।

जब यह पीसीबी विफल हो जाता है, तो ड्राइव मॉड्यूल निष्क्रिय हो जाता है — सर्वो या स्पिंडल संचार दोष, ओवरकरंट डिटेक्शन, या एनकोडर फीडबैक त्रुटियों से संबंधित अलार्म कोड प्रस्तुत करता है — भले ही पावर बोर्ड के घटक पूरी तरह से स्वस्थ हों।

बोर्ड-स्तरीय मरम्मत बनाम ड्राइव-मॉड्यूल प्रतिस्थापन का महत्व आर्थिक है।

उपयोगी स्थिति में एक पूर्ण अल्फा सीरीज़ सर्वो ड्राइव मॉड्यूल की लागत आमतौर पर बोर्ड-स्तरीय मरम्मत या केवल पीसीबी प्रतिस्थापन की तुलना में काफी अधिक होती है।

सीएनसी मशीनों के बेड़े का प्रबंधन करने वाली उत्पादन रखरखाव टीमों के लिए, उनकी विशिष्ट ड्राइव कॉन्फ़िगरेशन के लिए A20B-2100 सीरीज़ से परीक्षण किए गए स्पेयर पीसीबी रखना एक लागत-प्रभावी और तेज़-प्रतिक्रिया रखरखाव रणनीति का प्रतिनिधित्व करता है।

मुख्य विनिर्देश

पैरामीटर

FANUC अल्फा ड्राइव मॉड्यूल भौतिक रूप से दो-परत असेंबली के रूप में निर्मित होते हैं। बेस (या पावर) बोर्ड तीन-चरण रेक्टिफायर ब्रिज, डीसी बस कैपेसिटर बैंक, गेट ड्राइवरों के साथ आईजीबीटी पावर मॉड्यूल और करंट सेंसिंग सर्किटरी को वहन करता है।

उच्च शक्ति को संभालने वाली हर चीज इस बोर्ड पर रहती है। फ्रंट कंट्रोल बोर्ड — पीसीबी — सब कुछ डिजिटल संभालता है: एफएसएसबी या एनालॉग इंटरफ़ेस पर सीएनसी से एक्सिस कमांड प्राप्त करना, स्थिति त्रुटि से वर्तमान संदर्भ की गणना करना, पीडब्ल्यूएम ड्यूटी साइकिल मान उत्पन्न करने के लिए वर्तमान नियंत्रण एल्गोरिथम को निष्पादित करना, और सीएनसी को स्थिति और अलार्म डेटा वापस प्रसारित करना।

इस दो-परत अलगाव का एक रखरखाव लाभ है: पावर बोर्ड और कंट्रोल बोर्ड स्वतंत्र रूप से विफल होते हैं। पावर बोर्ड पर आईजीबीटी मॉड्यूल थर्मल साइक्लिंग और ओवरकरंट तनाव — यांत्रिक विफलता मोड के माध्यम से खराब हो जाते हैं।

कंट्रोल पीसीबी इलेक्ट्रोलाइटिक कैपेसिटर एजिंग (बोर्ड की अपनी बिजली आपूर्ति को प्रभावित करने वाली), ड्राइव एनक्लोजर में निरंतर ओवरटेम्परेचर से घटक तनाव, सर्विसिंग के दौरान ईएसडी क्षति, या व्यक्तिगत आईसी विफलताओं के माध्यम से विफल हो जाता है। यह पहचानना कि कौन सा बोर्ड विफल हो गया है — अलार्म कोड विश्लेषण, ड्राइव टेस्ट रिग पर स्कोप माप, या बोर्ड स्वैप परीक्षण के माध्यम से — पूरे मॉड्यूल को स्क्रैप करने के बजाय लक्षित प्रतिस्थापन की अनुमति देता है।

अलार्म कोड और कंट्रोल पीसीबी की डायग्नोस्टिक भूमिका

जब A20B-2100-0030 में कोई खराबी आती है, तो FANUC सीएनसी सिस्टम अलार्म कोड पंजीकृत करता है जो दर्शाता है कि पीसीबी क्या निगरानी करने का प्रयास कर रहा था। कंट्रोल पीसीबी दोषों से जुड़े सामान्य अलार्म कोड में शामिल हैं:

सर्वो अलार्म 8 (एनकोडर डिस्कनेक्टेड / असामान्य):

कंट्रोल पीसीबी सर्वो मोटर से एनकोडर सीरियल डेटा प्राप्त करता है और डीकोड करता है। यदि पीसीबी का एनकोडर रिसीवर सर्किट विफल हो जाता है, तो सीएनसी को कोई मान्य स्थिति फीडबैक नहीं मिलता है और एनकोडर फॉल्ट अलार्म उत्पन्न होता है।यह दोष कभी-कभी कंट्रोल बोर्ड पर विचार करने से पहले एनकोडर या फीडबैक केबल को गलत तरीके से जिम्मेदार ठहराया जाता है।

सर्वो अलार्म 9 या ए (त्रुटि बहुत बड़ी):

यदि पीसीबी का वर्तमान नियंत्रण लूप बाधित हो जाता है — एक विफल ऑप-एम्प, एक टूटा हुआ एडीसी, या बिजली की आपूर्ति खो जाने से — ड्राइव मोटर को गलत या कोई करंट आउटपुट नहीं करता है, स्थिति त्रुटि जमा हो जाती है, और सीएनसी अत्यधिक अनुवर्ती त्रुटि पर ट्रिप हो जाता है।सर्वो अलार्म SV200 / SV400 (FSSB संचार त्रुटि):

कंट्रोल पीसीबी पर ऑप्टिकल फाइबर संचार रिसीवर/ट्रांसमीटर सीएनसी के लिए FSSB लिंक को संभालता है।एक विफल FSSB ट्रांससीवर आईसी इन संचार दोष अलार्म को उत्पन्न करता है, जो केबल या सीएनसी दोषों की तरह दिखते हैं लेकिन वास्तव में बोर्ड की विफलताएं हैं।

भंडारण और हैंडलिंग सावधानियां

A20B सीरीज़ के FANUC कंट्रोल पीसीबी में सीएमओएस-आधारित आईसी होते हैं, जो इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील होते हैं। ड्राइव मॉड्यूल से हटाए गए या स्पेयर के रूप में ऑर्डर किए गए किसी भी बोर्ड को ईएसडी सावधानियों के साथ संग्रहीत और संभाला जाना चाहिए: एंटीस्टैटिक बैग, हैंडलिंग के दौरान ईएसडी रिस्ट स्ट्रैप, और मजबूत विद्युत चुम्बकीय स्रोतों से दूर भंडारण।

इन पीसीबी के कुछ वेरिएंट पर लिथियम कॉइन सेल या कैपेसिटर बैकअप (जो पावर साइकल के पार एक्सिस पैरामीटर को बनाए रखता है) को इंस्टॉलेशन से पहले जांचा जाना चाहिए — यदि बैकअप पावर स्रोत समाप्त हो गया है, तो बोर्ड स्थापित होने के बाद पैरामीटर को सीएनसी बैकअप से पुनः लोड किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह कैसे निर्धारित किया जाता है कि ड्राइव के पावर बोर्ड या मोटर के बजाय विशेष रूप से A20B-2100-0030 पीसीबी विफल हो गया है?

डायग्नोस्टिक अनुक्रम अलार्म कोड और उसके पैटर्न से शुरू होता है। एफएसएसबी संचार अलार्म (एसवी200-सीरीज़) जो ऑप्टिकल केबल को बदलने के बाद भी बने रहते हैं, कंट्रोल पीसीबी के ट्रांससीवर की ओर इशारा करते हैं।

केबल अखंडता की पुष्टि करने और ज्ञात-अच्छे मोटर को स्वैप करने के बाद भी बने रहने वाले एनकोडर अलार्म पीसीबी के एनकोडर रिसीवर को फंसाते हैं।

ड्राइव टेस्ट रिग पर स्कोप माप — पीसीबी पर ज्ञात अच्छे बिजली की आपूर्ति वोल्टेज लागू करना और इसके क्लॉक, इनेबल और डीएसपी आउटपुट सिग्नल को सत्यापित करना — निश्चित निदान है।

कई FANUC सेवा केंद्र बोर्ड स्वैप निदान प्रदान करते हैं: एक ज्ञात-अच्छा A20B-2100-0030 संदिग्ध ड्राइव में फिट किया जाता है, और यदि ड्राइव सही ढंग से काम करता है, तो मूल पीसीबी को कंडम्ड कर दिया जाता है।

Q2: क्या A20B-2100 सीरीज़ के विभिन्न प्रत्यय वेरिएंट (जैसे, -0030 बनाम -0031 या -0032) को इंटरचेंजेबली उपयोग किया जा सकता है?

आम तौर पर नहीं। A20B-2100 सीरीज़ के भीतर, विभिन्न अंतिम-चार-अंकीय वेरिएंट विभिन्न ड्राइव मॉड्यूल कॉन्फ़िगरेशन से मेल खाते हैं — विभिन्न एक्सिस करंट रेटिंग्स, विभिन्न इंटरफ़ेस प्रकार (FSSB बनाम टाइप-ए एनालॉग), विभिन्न मोटर सीरीज़ पैरामीटर।

एक गलत वेरिएंट स्थापित करने से तत्काल अलार्म, गलत मोटर व्यवहार, या अव्यक्त विश्वसनीयता समस्याएं हो सकती हैं। प्रतिस्थापन पीसीबी को मूल भाग संख्या से बिल्कुल मेल खाना चाहिए।

यदि मूल बोर्ड अपठनीय है, तो ड्राइव मॉड्यूल का ऑर्डर विनिर्देश (A06B-6096-HXXX या A06B-6079-HXXX) FANUC अल्फा सीरीज़ रखरखाव मैनुअल में निर्दिष्ट कंट्रोल पीसीबी की पहचान करता है।

Q3: क्या A20B-2100-0030 पीसीबी की स्वयं मरम्मत संभव है, और क्या यह लागत प्रभावी है?

पीसीबी-स्तरीय मरम्मत विशेषज्ञ FANUC मरम्मत केंद्रों के माध्यम से संभव है जिनके पास A20B-2100 बोर्डों के लिए घटक-स्तरीय परीक्षण रिग हैं।

सामान्य मरम्मत वस्तुओं में इलेक्ट्रोलाइटिक कैपेसिटर (बोर्ड पर सभी को बदलें), ऑप्टोकपलर, क्लॉक ऑसिलेटर क्रिस्टल और वोल्टेज रेगुलेटर आईसी शामिल हैं।

एक अनुभवी केंद्र द्वारा एक पूर्ण बोर्ड मरम्मत आम तौर पर बोर्ड को कार्यात्मक विनिर्देश पर बहाल करती है।

लागत-प्रभावशीलता भागों की उपलब्धता और मरम्मत केंद्र दरों पर निर्भर करती है — उच्च-मूल्य वाली मशीनों के लिए जहां डाउनटाइम महंगा है, एक नया-पुराना-स्टॉक बोर्ड प्राप्त करने की तुलना में मरम्मत लगभग हमेशा लागत प्रभावी होती है, जो अनुपलब्ध या प्रीमियम पर मूल्यवान हो सकता है।

Q4: चल रही मशीन में प्रतिस्थापन A20B-2100-0030 स्थापित करते समय अनुशंसित प्रक्रिया क्या है?

मशीन को पूरी तरह से बंद कर दें और सर्वो एम्पलीफायर डीसी बस के डिस्चार्ज होने की प्रतीक्षा करें (ड्राइव मॉड्यूल पर चार्ज संकेतक एलईडी का निरीक्षण करें)।

ईएसडी सावधानियों का उपयोग करके ड्राइव मॉड्यूल से दोषपूर्ण पीसीबी निकालें। प्रतिस्थापन बोर्ड स्थापित करें, पुष्टि करें कि सभी कनेक्टर और ऑप्टिकल फाइबर कनेक्शन पूरी तरह से बैठे हुए हैं।

मशीन को चालू करें और स्टार्टअप पर ड्राइव मॉड्यूल के एलईडी डिस्प्ले का निरीक्षण करें — एक सामान्य "0" या "–" डिस्प्ले सफल आरंभीकरण का संकेत देता है। अंत में, एक्सिस को धीरे-धीरे जॉगिंग करके और सीएनसी डिस्प्ले पर स्थिति काउंटर आंदोलन की पुष्टि करके एनकोडर फीडबैक सत्यापित करें।

Q5: क्या नए-पुराने-स्टॉक A20B-2100-0030 बोर्डों के लिए पुनर्निर्मित या पुनर्मूल्यांकित विकल्प हैं?

हाँ। कई विशेषज्ञ FANUC मरम्मत कंपनियां (विभिन्न क्षेत्रों में DNC इलेक्ट्रॉनिक्स, सीएनसी स्पेयर, एमआरओ इलेक्ट्रिक, और समकक्ष कंपनियों सहित) पूरी तरह से परीक्षण किए गए पुनर्मूल्यांकित A20B-2100 सीरीज़ पीसीबी प्रदान करती हैं।

पुनर्मूल्यांकन प्रक्रिया में आम तौर पर पूर्ण कैपेसिटर प्रतिस्थापन, सफाई, घटक-स्तरीय निरीक्षण और एक समर्पित FANUC ड्राइव टेस्ट रिग पर कार्यात्मक परीक्षण शामिल होता है।

एक प्रतिष्ठित आपूर्तिकर्ता से एक पुनर्मूल्यांकित बोर्ड अक्सर अधिशेष नए-पुराने-स्टॉक बोर्डों की तुलना में लंबी वारंटी (6–24 महीने) वहन करता है, और परीक्षण प्रक्रिया यह विश्वास प्रदान करती है कि बोर्ड पूरी तरह कार्यात्मक है — न कि केवल अप्रमाणित पुराना स्टॉक।
