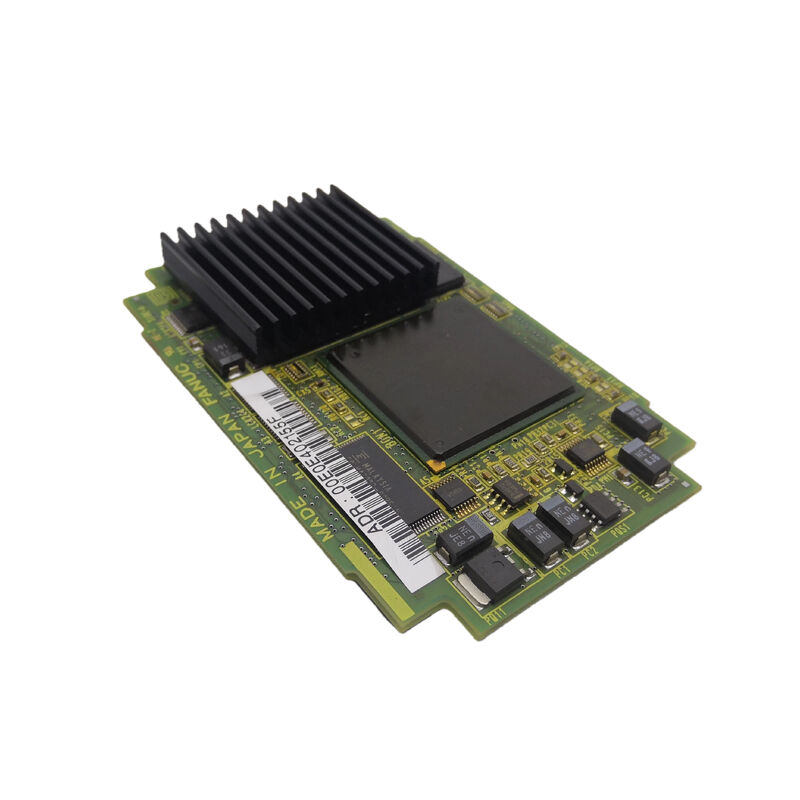

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2100-0802 |
FANUC अल्फा-i धुरी एम्पलीफायर मॉड्यूल (अल्फा SPMC i श्रृंखला) ड्राइव इकाई है जो मशीन उपकरण के मुख्य धुरी मोटर को संचालित करती है।यह पीएसएम (पावर सप्लाई मॉड्यूल) से डीसी बस शक्ति लेता है और इसे चर आवृत्ति में परिवर्तित करता है, चर-वोल्टेज एसी आउटपुट आवश्यक धुरी को गति तक तेज करने के लिए, इसे काटने के भार के तहत प्रोग्राम की गई गति पर रखने के लिए, और उपकरण परिवर्तन के लिए सटीक धुरी अभिविन्यास करने के लिए।
A20B-2100-0802 नियंत्रण और इंटरफ़ेस बोर्ड है जो इलेक्ट्रॉनिक परत है जोः
सीएनसी से गति आदेश प्राप्त करता हैःसीरियल स्पिंडल इंटरफेस के माध्यम से, नियंत्रण पीसीबी सीएनसी की कमांड स्पिंडल गति प्राप्त करता है, एम-कोड फ़ंक्शन (स्पिंडल स्टार्ट, स्टॉप, ओरिएंटेशन) प्राप्त करता है, और सीएनसी को स्पिंडल स्थिति वापस देता है।
गति विनियमन निष्पादित करता हैःThe control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.
सुरक्षा कार्यों का प्रबंधन करता हैःओवरस्पीड, ओवर करंट, मोटर ओवरहीट और डीसी बस की खराबी के संकेत नियंत्रण बोर्ड द्वारा संसाधित किए जाते हैं।बोर्ड धुरी को ट्रिप करता है और उपयुक्त अलार्म कोड उत्पन्न करता है.
आउटपुट आईजीबीटी चरण को नियंत्रित करता हैःनियंत्रण बोर्ड से गेट ड्राइव सिग्नल स्पिंडल मॉड्यूल के आईजीबीटी बिजली उपकरणों को स्विच करते हैं, जो तीन-चरण मोटर धारा का उत्पादन करते हैं।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2100-0802 |
| प्रकार | स्पिंडल ड्राइव नियंत्रण/इंटरफेस पीसीबी |
| आवेदन | सीएनसी धुरी एम्पलीफायर मॉड्यूल |
| परिवार | अल्फा-आई एसपीएमसी स्पिंडल मॉड्यूल श्रृंखला |
| श्रृंखला | A20B-2100 |
जब धुरी नियंत्रण पीसीबी विफल हो जाता है, तो मशीन धुरी सामान्य रूप से कार्य नहीं कर सकती है। विशिष्ट दोष प्रस्तुतियाँः
धुरी आदेशित गति तक नहीं पहुंचतीःगति विनियमन लूप विफल हो जाता है ∙ स्पिंडल या तो गलत गति पर खुले लूप में चलता है या लोड परिवर्तनों का जवाब नहीं दे सकता है।
धुरी संचार अलार्मःसीएनसी सीरियल धुरी संचार खो देता है (सीएनसी पीढ़ी के आधार पर अलार्म कोड SP01, SP02, SP08) ¢ सीएनसी के धुरी कार्ड और A20B-2100-0802 के बीच सीरियल लिंक टूट गया है।
स्पिंडल अलार्म तुरंत चालू करें सक्षम करेंःनियंत्रण बोर्ड पर सुरक्षा सर्किट एक ऐसी स्थिति का पता लगाते हैं जो सामान्य संचालन को रोकती है ️ धुरी अलार्म कोड उत्पन्न करती है जो बाहरी मोटर, वायरिंग या थर्मल दोषों के कारण नहीं होती है।
अल्फा-आई स्पिंडल मॉड्यूल नियंत्रण बोर्ड की खराबीःएक मशीनिंग केंद्र के धुरी एक सीरियल संचार अलार्म विकसित करता है और शुरू नहीं कर सकता है। धुरी मोटर और केबल सही ढंग से परीक्षण करते हैं। A20B-2100-0802 धुरी नियंत्रण पीसीबी को गलती के रूप में पहचाना जाता है।बोर्ड प्रतिस्थापन धुरी संचार और गति विनियमन को बहाल करता है.
धुरी गति विनियमन में विफलताःएक सीएनसी लेथ स्पिंडल कटिंग लोड के तहत कमांड की गई गति को नहीं रख सकता है, गति काफी कम हो जाती है और ठीक नहीं होती है। A20B-2100-0802 की गति नियंत्रण एल्गोरिथ्म हार्डवेयर में गलती है।बोर्ड प्रतिस्थापन से गति विनियमन फिर से सख्त हो गया है.
प्रश्न 1: क्या A20B-2100-0802 को पूरे धुरी मॉड्यूल को हटाए बिना बदला जा सकता है?
नहीं. A20B-2100-0802 अल्फा-i धुरी मॉड्यूल आवास के अंदर एक आंतरिक पीसीबी है. बोर्ड तक पहुँचने के लिए मॉड्यूल ड्राइव कैबिनेट से हटाया जाना चाहिए, एक बेंच पर खोला,और FANUC स्पिंडल एम्पलीफायर मेंटेनेंस मैनुअल प्रक्रिया के बाद किया गया आंतरिक बोर्ड निकासीबोर्ड को बिना आवास, वायरिंग बोर्ड या बिजली उपकरणों को बदले बिना बदला जा सकता है यदि वे बरकरार हैं।
Q2: क्या A20B-2100-0802 में स्पिंडल मोटर सॉफ्टवेयर (फर्मवेयर) है?
A20B-2100-0800 वर्ग के बोर्ड जो मोटर सॉफ्टवेयर सेटिंग्स (H550, H553, H570, H580 कोड जो मोटर प्रकार के फर्मवेयर को इंगित करते हैं) धुरी नियंत्रण बोर्ड पर स्थित हैं।जब कोई प्रतिस्थापन A20B-2100-0802, जांचें कि क्या बोर्ड को मूल के समान मोटर प्रकार के फर्मवेयर के साथ आपूर्ति की जाती है। यदि एक खाली या अलग फर्मवेयर बोर्ड लगाया गया है,सीएनसी में धुरी पैरामीटर सेटिंग्स (मोटर चयन पैरामीटर) सत्यापित किया जाना चाहिए और बोर्ड के फर्मवेयर को स्थापित धुरी मोटर से मेल खाने के लिए अद्यतन करने की आवश्यकता हो सकती है.
Q3: किस धुरी अलार्म कोड से पता चलता है कि A20B-2100-0802 विफल हो सकता है?
नियंत्रण बोर्ड की ओर इशारा करने वाले धुरी अलार्मों में शामिल हैंः SP01 (मोटर ओवरहीट हो सकता है यदि नियंत्रण बोर्ड प्रसंस्करण त्रुटि की पुष्टि की जाती है तो मोटर का तापमान सामान्य है),SP02 (गति विचलन , SP08 (स्पिंडल सीरियल कम्युनिकेशन त्रुटि ️ सीएनसी और स्पिंडल कंट्रोल बोर्ड के बीच टूटा हुआ लिंक),और SP24/SP25/SP30 (IPM या पावर डिवाइस से संबंधित अलार्म जो कंट्रोल बोर्ड से गलत गेट ड्राइव कमांड से उत्पन्न हो सकते हैं)बाह्य दोषों (मोटर वाइंडिंग, एन्कोडर, वायरिंग) को सबसे पहले बाहर रखा जाना चाहिए।
प्रश्न 4: क्या A20B-2100-0802 को बदलने के लिए धुरी पैरामीटर में बदलाव की आवश्यकता है?
अधिकांश धुरी पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में संग्रहीत होते हैं और प्रतिस्थापन बोर्ड को फिट करने के बाद स्वचालित रूप से फिर से लागू होते हैं।यदि बोर्ड में एम्बेडेड मोटर फर्मवेयर है (जैसा कि A20B-2100-0800 परिवार के नोट्स में वर्णित है), सत्यापित करें कि सीएनसी के धुरी चयन पैरामीटर प्रतिस्थापन बोर्ड पर फर्मवेयर से मेल खाते हैं। गलत मोटर फर्मवेयर और पैरामीटर असंगतता खराब धुरी प्रदर्शन या अलार्म स्थितियों का कारण बनती है।
Q5: A20B-2100-0802 तक पहुँचने से पहले सुरक्षित डिस्चार्ज प्रक्रिया क्या है?
अल्फा-आई धुरी मॉड्यूल में एक डीसी बस कंडेन्सर बैंक होता है जो बिजली की आपूर्ति हटाने के बाद खतरनाक वोल्टेज को बरकरार रखता है।FANUC अल्फा-i धुरी एम्पलीफायर रखरखाव मैनुअल विशिष्ट मॉड्यूल शक्ति रेटिंग के लिए डिस्चार्ज समय निर्दिष्ट करता है. हमेशा निर्दिष्ट समय की प्रतीक्षा करें और मॉड्यूल खोलने से पहले एक डीसी वोल्टमीटर के साथ सत्यापित करें। स्पिंडल मॉड्यूल का चार्ज संकेतक एलईडी (यदि मौजूद हो) संकेत देता है जब डिस्चार्ज चल रहा है।
