| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2100-0830 |
FANUC αis (अल्फा iS) एकल-अक्ष सर्वो मॉड्यूल परिवार (A06B-6114 श्रृंखला) के भीतर, SVM1-360i सबसे शक्तिशाली संस्करण है। 360A पीक आउटपुट वर्तमान पर,यह αis SVM1 उत्पाद रेंज में शीर्ष स्थान पर है:
| मॉडल | आदेश नं. | वायरिंग बोर्ड | नियंत्रण पीसीबी |
|---|---|---|---|
| SVM1-160i | A06B-6114-H106 | A16B-2203-0662 | A20B-2100-0740 |
| SVM1-360i | A06B-6114-H109 | A16B-2203-0625 | A20B-2100-0830 |
SVM1-360i का 360A पीक करंट रेटिंग SVM1-160i (160A) की तुलना में 2.25 गुना कदम वृद्धि का प्रतिनिधित्व करता है। This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.
| पैरामीटर | मूल्य |
|---|---|
| संगत मॉड्यूल | SVM1-360i (A06B-6114-H109) |
| पीक करंट | 360A |
| वायरिंग बोर्ड | A16B-2203-0625 |
| बोर्ड की भूमिका | नियंत्रण पीसीबी |
| श्रृंखला | A20B-2100 |
| प्लेटफार्म | FANUC αis (अल्फा iS) |

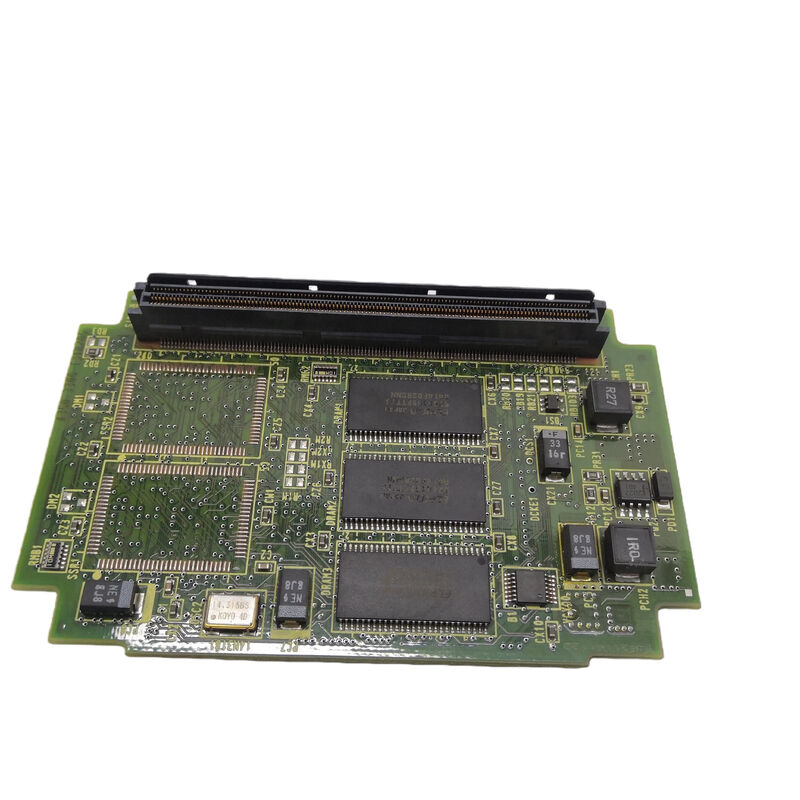

A20B-2100-0830 नियंत्रण पीसीबी SVM1-360i के लिए सभी खुफिया जानकारी प्रदान करता हैः
एफएसएसबी फाइबर ऑप्टिक संचार:सीएनसी के एफएसएसबी सर्वो कार्ड से अक्ष स्थिति कमांड प्राप्त करता है और प्रत्येक इंटरपोलेशन चक्र पर एन्कोडर फीडबैक लौटाता है, सीएनसी को सटीक वर्तमान स्थिति डेटा प्रदान करता है।
एचआरवी वर्तमान नियंत्रणःउच्च प्रतिक्रिया वेक्टर वर्तमान नियंत्रण एल्गोरिथ्म A20B-2100-0830 के प्रोसेसर में चलता है, उच्च बैंडविड्थ के साथ आदेशित मूल्य की ओर 360A आउटपुट वर्तमान को विनियमित करता है।एसवीएम1-360आई के बड़े जड़ता अनुप्रयोगों के लिए सटीक वर्तमान विनियमन महत्वपूर्ण है जहां सर्वो को ओवरसोच के बिना लोड परिवर्तनों के लिए तेजी से प्रतिक्रिया करनी चाहिए.
सुरक्षा निगरानी:360A वर्तमान पथ बिजली उपकरणों में पर्याप्त गर्मी उत्पन्न करता है. A20B-2100-0830 थर्मल सेंसर, वर्तमान दोष संकेतों की निगरानी,और डीसी बस की स्थिति में सुरक्षा की सीमाओं से अधिक होने पर अलार्म कोड उत्पन्न करना और ड्राइव को ट्रिगर करना.
SVM1-360i नियंत्रण बोर्ड की खराबी:एक FANUC αis SVM1-360i (A06B-6114-H109) FSSB संचार अलार्म विकसित करता है। वायरिंग बोर्ड और बिजली उपकरणों को बरकरार रखा गया है। A20B-2100-0830 को प्रतिस्थापित किया गया है।एफएसएसबी संचार और सर्वो नियंत्रण बहाल.
बड़े एयरोस्पेस मशीनिंग सेंटर का रखरखाव:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.
Q1: क्या A20B-2100-0830 SVM1-160i (A06B-6114-H106) के साथ संगत है?
A20B-2100-0830 विशेष रूप से SVM1-360i (A06B-6114-H109) के लिए नियंत्रण पीसीबी है। SVM1-160i A20B-2100-0740 का उपयोग करता है। वर्तमान प्रतिक्रिया स्केलिंग, गेट ड्राइव इंटरफ़ेस,और नियंत्रण पीसीबी में सुरक्षा सीमाओं मॉड्यूल के विशिष्ट शक्ति रेटिंग के अनुरूप हैं. एक SVM1-160i में A20B-2100-0830 फिट करने से गलत वर्तमान विनियमन होगा.
Q2: क्या αis श्रृंखला SVM1-360i छोटे αis मॉड्यूल की तरह HRV3 का समर्थन करती है?
हाँ. FANUC αis श्रृंखला विनिर्देश दस्तावेज αis SVM1 रेंज के लिए HRV3 क्षमता की पुष्टि करता है, यह कहते हुए कि "जब HRV3 का उपयोग करते हैं, तो छोटे मॉड्यूल के लिए वायरिंग बोर्ड A16B-2202-074X / PCB A20B-2100-054X का उपयोग करें",और बड़े 360i और 160i एक ही HRV3-सक्षम वास्तुकला का पालन करते हैं. A20B-2100-0830 बड़े जड़ता सर्वो अनुप्रयोगों के लिए आवश्यक उच्च बैंडविड्थ वर्तमान नियंत्रण का समर्थन करता है।
Q3: A20B-2100-0830 तक पहुँचने से पहले SVM1-360i के लिए निर्वहन सुरक्षा आवश्यकताएं क्या हैं?
एसवीएम1-360आई में इसकी 360 ए रेटिंग और इस पावर लेवल की ऊर्जा भंडारण आवश्यकताओं के कारण αis एसवीएम1 रेंज में सबसे बड़ा कैपेसिटर बैंक है।बिजली की आपूर्ति हटाने के बाद डिस्चार्ज का समय छोटे मॉड्यूल की तुलना में अधिक हैαis श्रृंखला के रखरखाव मैनुअल के डिस्चार्ज प्रतीक्षा विनिर्देश का ठीक से पालन करें। एक कैलिब्रेटेड डीसी वोल्टमीटर के साथ सत्यापित करें।कभी भी मॉड्यूल को केवल बीत चुके समय के आधार पर न खोलें.
प्रश्न 4: पूर्ण एसवीएम1-360आई मॉड्यूल को बदलने के सापेक्ष ए20बी-2100-0830 को बदलने की लागत क्या है?
A20B-2100-0830 कंट्रोल बोर्ड की प्रतिस्थापन आम तौर पर पूरी A06B-6114-H109 SVM1-360i मॉड्यूल असेंबली की प्रतिस्थापन की तुलना में काफी कम लागत होती है। पूर्ण मॉड्यूल में वायरिंग बोर्ड होता है,बिजली उपकरण, हीटसिंक, और आवास ∙ घटक जो नियंत्रण बोर्ड की विफलता के कारण नहीं पहने जाते हैं।बोर्ड स्तर पर प्रतिस्थापन लागत प्रभावी दृष्टिकोण है जब दोष निदान पुष्टि करता है नियंत्रण बोर्ड केवल विफल घटक है.
Q5: क्या A20B-2100-0830 को स्थापित करने के बाद किसी प्रकार के आरंभ की आवश्यकता होती है?
A20B-2100-0830 को स्थापित करने के बाद कोई विशिष्ट बोर्ड आरंभ करने की आवश्यकता नहीं है। सीएनसी और ड्राइव सिस्टम चालू होने पर एफएसएसबी संचार स्वचालित रूप से स्थापित किया जाता है।सर्वो मापदंडों सीएनसी के मुख्य स्मृति में संग्रहीत कर रहे हैं और स्टार्टअप पर नए नियंत्रण बोर्ड पर लागू- मशीन को उत्पादन में वापस लाने से पहले सर्वो तैयारता की जांच करें और कम गति वाले परीक्षण करें।पुष्टि करें कि सीएनसी में एफएसएसबी सर्वो डिटेक्शन स्क्रीन बोर्ड प्रतिस्थापन के बाद सही ढंग से पहचानी गई अक्ष दिखाता है.
