FANUC A06B-6134 श्रृंखला बीटा एसवीएसपी (सर्वो/स्पिंडल पावर) इकाई एक एकीकृत ड्राइव है जिसे छोटे सीएनसी मशीन टूल्स के लिए डिज़ाइन किया गया है जहां स्थान और लागत दक्षता मायने रखती है।तीन कार्य जो अन्यथा तीन अलग-अलग मॉड्यूल पर कब्जा कर लेंगे एक ही आवास में संयुक्त हैं:
एकीकृत डीसी बस बिजली की आपूर्तिःइस इकाई में अपनी पावर कन्वर्शन स्टेज होती है, कोई बाहरी PSM (Power Supply Module) की आवश्यकता नहीं होती है।एसी मुख्य सीधे इकाई से कनेक्ट और आंतरिक रेक्टिफायर सर्वो और धुरी उत्पादन चरणों के लिए डीसी बस उत्पन्न करता है.
दोहरी सर्वो अक्ष चैनलःएक ही इकाई से दो सर्वो अक्ष (सीएनसी लेथ पर एक्स और जेड, या एक छोटे मशीनिंग केंद्र पर एक्स और वाई) संचालित होते हैं। प्रत्येक चैनल को 13 ए पीक पर रेट किया जाता है ′′ bi8 और bi12 वर्ग बीटा सर्वो मोटर्स से मेल खाता है।
15kW स्पिंडल नियंत्रणःएक तीसरा चैनल स्पिंडल मोटर को चलाता है ∙ इकाई को biLP15 वर्ग (15kW) तक स्पिंडल मोटर के लिए नामित किया गया है।

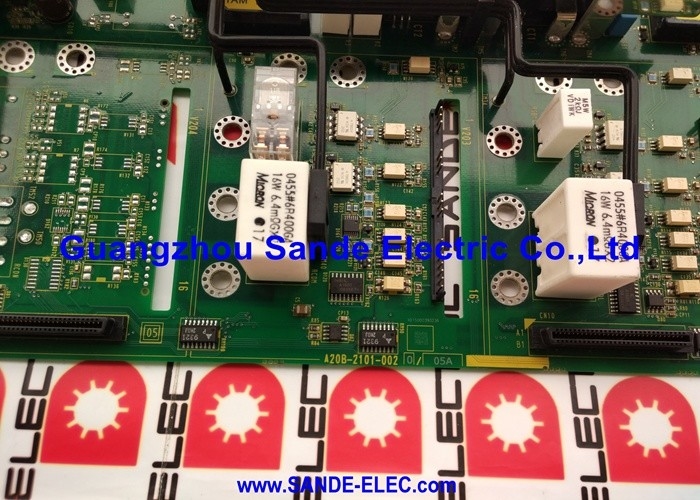

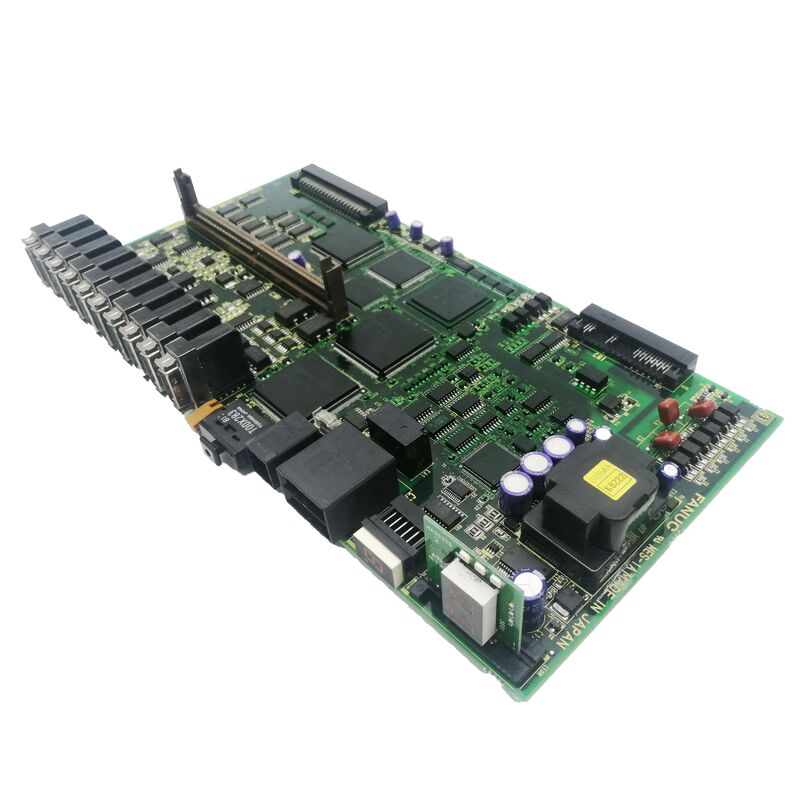

A20B-2101-0012 इस एकीकृत इकाई के अंदर सर्वो/स्पिंडल ड्राइव बोर्ड है, जो A20B-2101-002x पावर बोर्ड के साथ A06B-6134-H203#A असेंबली के हिस्से के रूप में पुष्टि की गई प्रमुख पीसीबी में से एक है।
| पैरामीटर | मूल्य |
|---|---|
| बोर्ड का कार्य | सर्वो/स्पिंडल ड्राइव पीसीबी |
| मॉड्यूल | A06B-6134-H203#A (βiSVSP) |
| सर्वो चैनल | 2 × 13A |
| स्पिंडल | 15kW तक (biLP15) |
| सीएनसी प्रणाली | 0i-MC, 18i-B, 21i-B |
| श्रृंखला | A20B-2101 |
A06B-6134 एसवीएसपी आमतौर पर "कम मांग वाले सीएनसी मशीन टूल्स" पर पाया जाता हैऔर प्रशिक्षण मशीनें जहां पूर्ण अल्फा-i कैबिनेट हार्डवेयर (अलग PSM + SVM + SPM) भौतिक और आर्थिक रूप से असमान होगा.
यह इकाई "आमतौर पर देर से 18/21i-B नियंत्रणों के साथ या उच्च अंत विन्यास के लिए एक सस्ता विकल्प के रूप में लोकप्रिय 0i-MC नियंत्रण प्रणाली के साथ अधिक संभावना के साथ जारी की जाती है। इस संदर्भ मेंः
इस इकाई के अंदर A20B-2101-0012 ड्राइव बोर्ड इन चैनलों के लिए सर्वो और स्पिंडल स्विचिंग का प्रबंधन करता है।
एसवीएसपी ड्राइव बोर्ड दोषःA06B-6134-H203#A एसवीएसपी इकाई के साथ एक कॉम्पैक्ट सीएनसी मशीनिंग सेंटर एक सर्वो या धुरी अलार्म विकसित करता है। बाहरी दोषों को बाहर निकालने के बाद, A20B-2101-0012 ड्राइव बोर्ड को दोष के रूप में पहचाना जाता है।बोर्ड स्तर पर प्रतिस्थापन पूर्ण ड्राइव कार्य को बहाल करता है.
सीएनसी एकीकरण का रखरखावःएक 0i-MC सीएनसी मशीनिंग केंद्र की मरम्मत करने वाली एक सेवा कार्यशाला एक व्यापक एसवीएसपी इकाई मरम्मत के हिस्से के रूप में ए20बी-2101-0012 की जगह लेती है।
प्रश्न 1: क्या A20B-2101-0012 पावर बोर्ड (A20B-2101-002x) है या A06B-6134-H203 में एक अलग बोर्ड है?
A06B-6134-H203#A में 'A20B-2101-002x & A20B-2101-0012 शामिल है।दो बोर्ड अलग-अलग कार्य करते हैं A20B-2101-002x (अन्यत्र A20B-2101-0022 के रूप में वर्णित) उच्च धारा पथ ले जाने वाले पावर वायरिंग बोर्ड है; A20B-2101-0012 एक ही SVSP इकाई में मौजूद हैं।
Q2: A06B-6134-H203 को A20B-2101-0012 के साथ किस सर्वो मोटर के लिए रेट किया गया है?
A06B-6134-H203#A अक्षों का 13A-प्रति-चैनल रेटिंग bi8 और bi12 वर्ग FANUC बीटा सर्वो मोटर्स से मेल खाता है। उच्च रेटेड मोटर्स (bi22, bi40) को उच्च-वर्तमान ड्राइव की आवश्यकता होती है।सर्वो ड्राइव हार्डवेयर को बदलने या अपग्रेड करने से पहले मशीन नाम प्लेट से सर्वो मोटर मॉडल की पुष्टि करें.
Q3: क्या A20B-2101-0012 को बदलने के लिए सर्वो या स्पिंडल पैरामीटर परिवर्तन की आवश्यकता होती है?
नहीं. सर्वो और धुरी पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में संग्रहीत कर रहे हैं। A20B-2101-0012 ड्राइव बोर्ड को बदलने से किसी भी संग्रहीत पैरामीटर मानों को प्रभावित नहीं करता है।प्रतिस्थापन स्थापित करने और शक्ति बहाल करने के बाद, एसवीएसपी इकाई मौजूदा सीएनसी पैरामीटर सेट के तहत अपने ड्राइव कार्यों को बहाल करती है।
प्रश्न 4: एसवीएसपी इकाई के अंदर ए20बी-2101-0012 तक पहुँचने से पहले कौन सी सुरक्षा सावधानी लागू होती है?
A06B-6134 एसवीएसपी इकाई में एक एकीकृत डीसी बस संधारित्र बैंक है। इकाई के कॉम्पैक्ट आकार के बावजूद, एसी मुख्य को हटाने के बाद संधारित्र खतरनाक वोल्टेज को बनाए रखते हैं।A06B-6134 इकाई के लिए FANUC बीटा i श्रृंखला के रखरखाव मैनुअल की छुट्टी प्रतीक्षा प्रक्रिया का पालन करें, और आंतरिक बोर्डों तक पहुंचने से पहले एक डीसी वोल्टमीटर के साथ बस डिस्चार्ज की पुष्टि करें।
Q5: उत्पाद के वर्णन में "biSVPM2" क्या है?
"biSVPM2" पदनाम A06B-6134 SVSP इकाई के भीतर कार्यात्मक मॉड्यूल की पहचान करता है, जिसमें A20B-2101-0012 बोर्ड शामिल है।यह एसवीएसपी इकाई के बीटा आई सर्वो/स्पिंडल पावर मॉड्यूल अनुभाग को संदर्भित करता है इस आंतरिक मॉड्यूल को इकाई के बिजली आपूर्ति अनुभाग और अन्य आंतरिक इकाइयों से अलग करता है.
