| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2101-0025 |

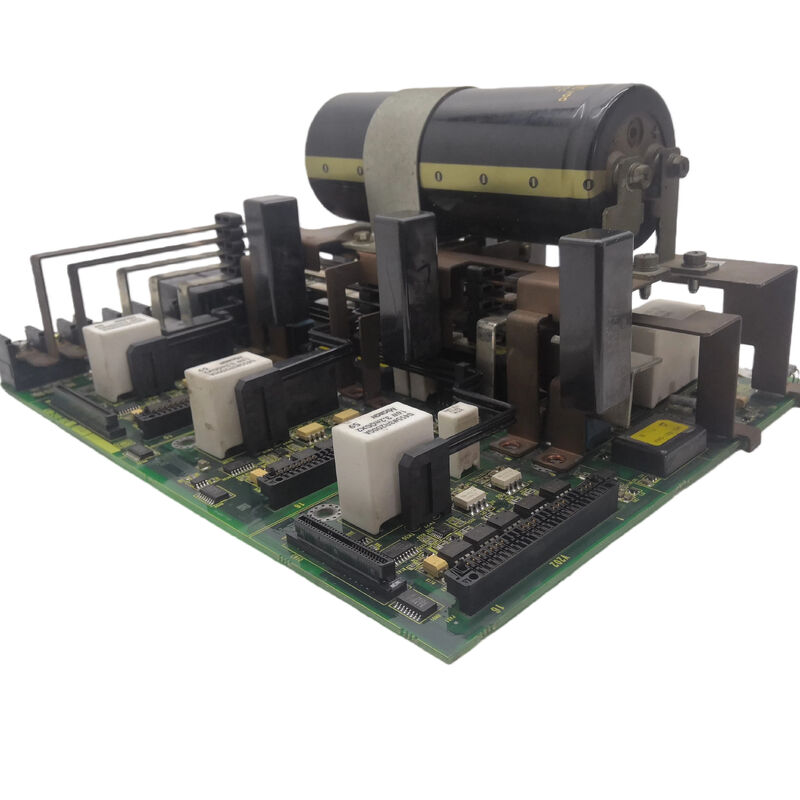

A20B-2101-0025 FANUC A06B-6134 बीटा SVSP श्रृंखला के भीतर सबसे सक्षम संस्करण पेश करता है: ट्रिपल-एक्सिस कॉन्फ़िगरेशन। जहां दोहरी-अक्ष A06B-6134-H203 2-अक्ष खराद और सरल मशीनिंग केंद्रों को कवर करता है, वहीं A06B-6134-H303 (H303#A या H303#C) एक तीसरा सर्वो चैनल जोड़ता है - जो समान एकीकृत इकाई प्रारूप के भीतर 3-अक्ष मशीनिंग केंद्र कॉन्फ़िगरेशन को सक्षम करता है।
SVSPM1-40/40/40-15i पदनाम क्षमता को तोड़ता है:
दोहरे अक्ष A20B-2101-0022 की तुलना में, ट्रिपल-अक्ष A20B-2101-0025 तीसरे सर्वो मोटर अक्ष के लिए आवश्यक अतिरिक्त 40A सर्वो चैनल प्रदान करता है - एक एकीकृत ड्राइव इकाई के भीतर एक कॉम्पैक्ट 3-अक्ष सीएनसी ऊर्ध्वाधर मशीनिंग केंद्र को सक्षम करता है।
| पैरामीटर | कीमत |
|---|---|
| बोर्ड का प्रकार | पावर वायरिंग कार्ड |
| विन्यास | ट्रिपल-एक्सिस + 15kW स्पिंडल |
| सर्वो चैनल | 3×40A शिखर |
| धुरा | 15 किलोवाट |
| अनुकूल | A06B-6134-H303 (#A, #C) |
| शृंखला | A20B-2101 |
दोहरी-अक्ष इकाई (H203 के लिए A20B-2101-0022) और ट्रिपल-अक्ष इकाई (H303 के लिए A20B-2101-0025) अलग-अलग पावर बोर्ड का उपयोग करती हैं क्योंकि अक्ष गणना के साथ भौतिक हार्डवेयर स्केल:
ये अंतर A20B-2101-0025 को A20B-2101-0022 से भौतिक रूप से अलग बनाते हैं - बोर्ड विनिमेय नहीं हैं।
βiSVSP3 पावर बोर्ड की खराबी:A06B-6134-H303#A SVSP3 इकाई के साथ एक 3-अक्ष सीएनसी मशीनिंग केंद्र हार्डवेयर सुरक्षा अलार्म विकसित करता है जो सभी तीन सर्वो अक्षों और स्पिंडल को एक साथ प्रभावित करता है। A20B-2101-0025 पावर बोर्ड को दोष के रूप में पहचाना गया है। बोर्ड प्रतिस्थापन से सभी चार चैनल बहाल हो जाते हैं।
कॉम्पैक्ट मशीनिंग सेंटर ड्राइव की मरम्मत:संपूर्ण ड्राइव सिस्टम के रूप में ट्रिपल-एक्सिस एसवीएसपी3 का उपयोग करने वाले एक छोटे सीएनसी वर्टिकल मशीनिंग केंद्र को पावर बोर्ड प्रतिस्थापन की आवश्यकता होती है। A20B-2101-0025 इस विशिष्ट इकाई के लिए एकमात्र उपलब्ध बोर्ड-स्तरीय मरम्मत विकल्प प्रदान करता है।
Q1: क्या A20B-2101-0025 का उपयोग A06B-6134 के H303#A और H303#C दोनों वेरिएंट में किया जाता है?
A06B-6134-H303 #A (मानक इंटरफ़ेस) और #C (प्रकार C इंटरफ़ेस) वेरिएंट में मौजूद है। पावर बोर्ड A20B-2101-0025 उच्च-वर्तमान आउटपुट चरण प्रदान करता है - संचार इंटरफ़ेस प्रकार से स्वतंत्र एक फ़ंक्शन। दोनों वेरिएंट में एक ही पावर बोर्ड है या नहीं, यह इस बात पर निर्भर करता है कि उनके बीच कोई कनेक्टर या हार्डवेयर अंतर मौजूद है या नहीं। विशिष्ट इकाई के आंतरिक दस्तावेज़ से पुष्टि करें।
Q2: A20B-2101-0025 के 40A चैनलों द्वारा कौन सी सर्वो मोटरें चलाई जा सकती हैं?
40A पीक प्रति चैनल 40A पीक तक रेटेड FANUC बीटा सर्वो मोटर्स का समर्थन करता है - bi22 से bi40 क्लास मोटर्स और तुलनीय biS श्रृंखला मॉडल को कवर करता है। यह डुअल-एक्सिस H203 वैरिएंट के 13A चैनलों से काफी अधिक है, जो अधिक मांग वाले 3-एक्सिस मशीनिंग सेंटर एक्सिस लोड के लिए बड़े सर्वो मोटर्स को सक्षम बनाता है।
Q3: क्या A20B-2101-0025 दोहरे अक्ष इकाई में A20B-2101-0022 को प्रतिस्थापित कर सकता है?
नहीं, ट्रिपल-एक्सिस पावर बोर्ड (A20B-2101-0025) का भौतिक लेआउट और कनेक्टर कॉन्फ़िगरेशन डुअल-एक्सिस बोर्ड (A20B-2101-0022) से अलग है। वे अलग-अलग मॉड्यूल ऑर्डर नंबर (H303 बनाम H203) परोसते हैं और इन्हें आपस में बदला नहीं जा सकता।
Q4: A20B-2101-0025 तक पहुँचने से पहले A06B-6134-H303 के लिए डिस्चार्ज सुरक्षा आवश्यकताएँ क्या हैं?
अतिरिक्त सर्वो चैनल और उच्च संयुक्त शक्ति के कारण, SVSP3 इकाई में दोहरे अक्ष H203 इकाई की तुलना में बड़ा आंतरिक कैपेसिटर बैंक है। आंतरिक बोर्डों तक पहुँचने से पहले FANUC रखरखाव मैनुअल के अनुसार पूर्ण डिस्चार्ज प्रतीक्षा समय की अनुमति दें। किसी भी चार्ज इंडिकेटर एलईडी का निरीक्षण करने के अलावा एक कैलिब्रेटेड डीसी वाल्टमीटर के साथ डिस्चार्ज को सत्यापित करें।
Q5: क्या A20B-2101-0025 को बदलने से कोई सीएनसी पैरामीटर प्रभावित होता है?
नहीं, सभी सर्वो और स्पिंडल पैरामीटर सीएनसी की मुख्य पैरामीटर मेमोरी में रहते हैं। पावर बोर्ड को बदलने से संग्रहीत पैरामीटर प्रभावित नहीं होते हैं। प्रतिस्थापन A20B-2101-0025 को फिट करने और बिजली बहाल करने के बाद, सीएनसी मौजूदा मापदंडों को सभी तीन सर्वो चैनलों और स्पिंडल पर स्वचालित रूप से लागू करता है।
