| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2101-0350 |

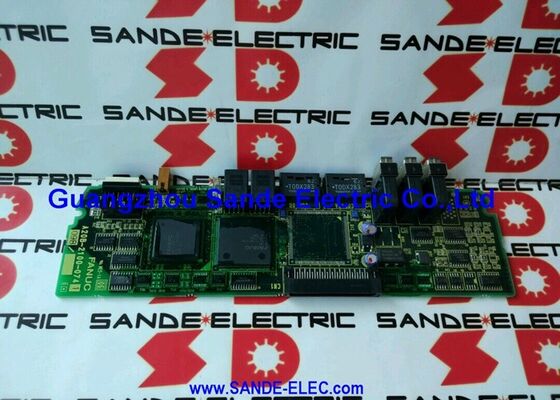

A20B-2101-0350 टाइप A कंट्रोल पीसीबी है जो FANUC A06B-6141 अल्फा iSP (i स्पिंडल) श्रृंखला स्पिंडल एम्पलीफायर के अंदर लगाया गया है। A06B-6141 FANUC की अल्फा आई-सीरीज़ एकीकृत स्पिंडल एम्पलीफायर है - जो एक कॉम्पैक्ट यूनिट में रेक्टिफायर, रीजनरेटिव ब्रेकिंग और स्पिंडल इन्वर्टर फ़ंक्शंस का संयोजन करता है।
नियंत्रण पीसीबी (A20B-2101-0350) ड्राइव की खुफिया परत है। यह निष्पादित करता है:
स्पिंडल वेग नियंत्रण:सीरियल स्पिंडल इंटरफ़ेस के माध्यम से सीएनसी से स्पीड कमांड प्राप्त करना और कमांड स्पिंडल स्पीड प्राप्त करने के लिए आवश्यक इन्वर्टर आउटपुट फ्रीक्वेंसी और वोल्टेज की गणना करना।
अभिविन्यास नियंत्रण:स्पिंडल ओरिएंटेशन फ़ंक्शन को प्रबंधित करना - टूल परिवर्तन, कठोर टैपिंग सिंक्रोनाइज़ेशन और सीएस-अक्ष कॉन्टूरिंग के लिए स्पिंडल को एक सटीक कोणीय स्थिति पर रोकना।
धारावाहिक संचार:FANUC सीरियल स्पिंडल प्रोटोकॉल के माध्यम से सीएनसी और स्पिंडल ड्राइव के बीच संचार को प्रबंधित करना - स्थिति डेटा (स्पीड, लोड, फॉल्ट) को सीएनसी पर वापस भेजना और कमांड प्राप्त करना (स्पीड रेफरेंस, मोड, इनेबल)।
सुरक्षा कार्य:ड्राइव तापमान, ओवरकरंट, ओवरवॉल्टेज और एनकोडर फीडबैक अखंडता की निगरानी करना - गलती की स्थिति का पता चलने पर ड्राइव के डिस्प्ले पर उचित अलार्म कोड उत्पन्न करना।
| पैरामीटर | कीमत |
|---|---|
| संगत ड्राइव | A06B-6141 (अल्फा आईएसपी) |
| प्रकार | ए (टाइप ए कंट्रोल बोर्ड) |
| कनेक्टर्स | CXA2B, CXA2A, JX4, JY1, JA7B, JA7A, JYA2, JYA3 |
| शृंखला | A20B-2101 |
| समारोह | स्पिंडल वेग, ओरिएंटेशन, सीरियल कॉम्स, सुरक्षा |
A20B-2101-0350 में कई परिभाषित कनेक्टर हैं जो बाकी ड्राइव सिस्टम के साथ इंटरफेस करते हैं:
सीएक्सए2ए/सीएक्सए2बी:सीरियल स्पिंडल संचार कनेक्टर - स्पिंडल ड्राइव को सीएनसी के सीरियल स्पिंडल इंटरफ़ेस से जोड़ना। ये सीएनसी और ड्राइव के बीच द्विदिशात्मक कमांड और फीडबैक डेटा ले जाते हैं।
जेए7ए/जेए7बी:स्पिंडल मोटर स्थिति एनकोडर फीडबैक कनेक्टर - स्पिंडल मोटर पर लगे एनकोडर से मोटर गति और स्थिति डेटा प्राप्त करना।
JYA2 / JYA3:अतिरिक्त फीडबैक कनेक्टर - आमतौर पर स्पिंडल ओरिएंटेशन और सीएस-अक्ष कार्यों में उपयोग किए जाने वाले स्थिति कोडर या ओरिएंटेशन सेंसर सिग्नल के लिए।
JX4 / JY1:अतिरिक्त सिग्नल के लिए इंटरफ़ेस कनेक्टर - जिसमें स्पिंडल एम्पलीफायर तैयार, अलार्म आउटपुट, या मशीन I/O सिग्नल शामिल हैं।
A06B-6141 स्पिंडल ड्राइव अलार्म - पीसीबी दोष को नियंत्रित करें:एक FANUC अल्फा iSP स्पिंडल एम्पलीफायर एक नियंत्रण-स्तर अलार्म विकसित करता है (बिजली दोष नहीं)। स्पिंडल मोटर और पावर स्टेज स्वस्थ सत्यापित हैं। A20B-2101-0350 नियंत्रण पीसीबी को दोष के रूप में पहचाना गया है। प्रतिस्थापन स्पिंडल ड्राइव फ़ंक्शन को पुनर्स्थापित करता है।
स्पिंडल ओरिएंटेशन विफलता:एक सीएनसी मशीनिंग केंद्र स्पिंडल ओरिएंटेशन दोष विकसित करता है - स्पिंडल उपकरण परिवर्तन के लिए सही स्थिति पर रुकने में विफल रहता है। ओरिएंटेशन सेंसर और एनकोडर को सत्यापित करने के बाद, A20B-2101-0350 को नियंत्रण दोष के रूप में पहचाना जाता है।
Q1: मैं कैसे पुष्टि करूं कि A20B-2101-0350 मेरे स्पिंडल ड्राइव के लिए सही नियंत्रण पीसीबी है?
ड्राइव के नेमप्लेट से स्पिंडल एम्पलीफायर मॉडल नंबर की पहचान करें - यदि यह A06B-6141 पढ़ता है, तो A20B-2101-0350 सही प्रकार A नियंत्रण पीसीबी है। स्थापित बोर्ड के लेबल से "टाइप ए" पदनाम को भी सत्यापित करें। उत्पाद विवरण में "6141 श्रृंखला" सीधे A06B-6141 स्पिंडल एम्पलीफायर के साथ संरेखित होती है।
Q2: A06B-6141 स्पिंडल कंट्रोल बोर्ड के संदर्भ में "टाइप ए" क्या है?
FANUC स्पिंडल एम्पलीफायर विभिन्न नियंत्रण पीसीबी कॉन्फ़िगरेशन का उपयोग कर सकते हैं - टाइप ए और टाइप बी पदनाम इन वेरिएंट को अलग करते हैं। टाइप ए, A06B-6141 के लिए मानक नियंत्रण बोर्ड कॉन्फ़िगरेशन है। गलत प्रकार (टाइप ए स्थिति में टाइप बी) फिट करने से संचार विफलता या नियंत्रण त्रुटियाँ होंगी। ऑर्डर देने से पहले हमेशा स्थापित बोर्ड के लेबल से प्रकार की पुष्टि करें।
Q3: कौन से स्पिंडल अलार्म विशेष रूप से A20B-2101-0350 की खराबी का संकेत देते हैं?
नियंत्रण पीसीबी दोष आमतौर पर स्पिंडल सीरियल संचार समूह या नियंत्रण-स्तर गलती कोड में अलार्म उत्पन्न करते हैं - जैसे अलार्म 9 (सीरियल संचार त्रुटि), अलार्म 24 (मोटर नियंत्रण त्रुटि), या अलार्म 73 (नियंत्रण कार्ड गलती) जैसा कि ड्राइव के एलईडी पर प्रदर्शित होता है। पावर-स्टेज अलार्म (ओवरकरंट, ओवरवॉल्टेज) आमतौर पर नियंत्रण बोर्ड के बजाय पावर पीसीबी या आईजीबीटी को इंगित करते हैं।
Q4: क्या A20B-2101-0350 को बदलने के लिए स्पिंडल पैरामीटर पुनः प्रवेश की आवश्यकता है?
स्पिंडल पैरामीटर सीएनसी की स्पिंडल पैरामीटर मेमोरी में रहते हैं - ड्राइव के नियंत्रण पीसीबी में नहीं। प्रतिस्थापन A20B-2101-0350 को फिट करने के बाद, सीएनसी पावर-ऑन इनिशियलाइज़ेशन अनुक्रम के दौरान सीरियल स्पिंडल इंटरफ़ेस के माध्यम से ड्राइव पर स्पिंडल पैरामीटर को फिर से डाउनलोड करता है। उत्पादन पर लौटने से पहले गति सीमा में सामान्य स्पिंडल संचालन को सत्यापित करें।
Q5: A20B-2101-0350 को प्रतिस्थापित करते समय कौन सी ESD और सुरक्षा सावधानियाँ लागू होती हैं?
सीएनसी और स्पिंडल ड्राइव को पूरी तरह से बंद कर दें। ड्राइव कैबिनेट खोलने से पहले सत्यापित करें कि ड्राइव के डीसी बस कैपेसिटर एक कैलिब्रेटेड डीसी वोल्टमीटर का उपयोग करके पूरी तरह से डिस्चार्ज हो गए हैं - डीसी बस वोल्टेज 600V से अधिक हो सकता है और मुख्य बिजली हटाने के बाद भी बना रहता है। ESD-सुरक्षित सतह पर ग्राउंडेड एंटी-स्टैटिक कलाई का पट्टा के साथ A20B-2101-0350 को संभालें।
