सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2101-0355 |

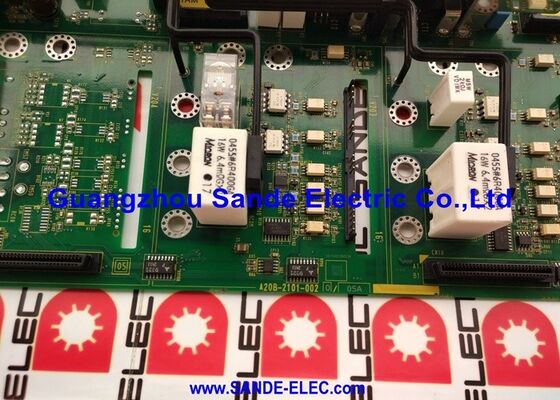

A20B-2101-0355 A20B-2101-035x परिवार के भीतर एक धुरी नियंत्रण बोर्ड है ️ FANUC अल्फा श्रृंखला धुरी एम्पलीफायरों के लिए पुष्ट धुरी नियंत्रण पीसीबी रेंज।
A20B-2101 श्रृंखला में 035x परिवार की पुष्टि की गई हैः
| बोर्ड | विवरण |
|---|---|
| A20B-2101-0350 | अल्फा आईएसपी नियंत्रण पीसीबी प्रकार ए (A06B-6141) |
| A20B-2101-0355 | अल्फा स्पिंडल कंट्रोल पैनल पीसीबी |
पुष्टि की गई अल्फा आईएसपी नियंत्रण पीसीबी (A20B-2101-0350) के समीप, A20B-2101-0355 एक ही अल्फा श्रृंखला ड्राइव वास्तुकला के भीतर निकट से संबंधित धुरी नियंत्रण कार्य करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2101-0355 |
| श्रृंखला | A20B-2101 |
| रेंज | 035x (अल्फा स्पिंडल नियंत्रण परिवार) |
| प्रकार | धुरी नियंत्रण कक्ष पीसीबी |
| आवेदन | FANUC अल्फा स्पिंडल ड्राइव |
FANUC अल्फा श्रृंखला के धुरी एम्पलीफायर एक मॉड्यूलर पीसीबी आर्किटेक्चर का उपयोग करते हैं जहां विभिन्न बोर्ड अलग-अलग कार्यों को संभालते हैंः
नियंत्रण पीसीबीःगति नियंत्रण लूप, सीएनसी के साथ सीरियल संचार, और धुरी सुरक्षा कार्यों को निष्पादित करता है।
नियंत्रण कक्ष पीसीबीःड्राइव के ऑपरेटर-आधारित इंटरफेस तत्वों का प्रबंधन करता है, ड्राइव के फ्रंट पैनल पर एलईडी स्टेटस डिस्प्ले, अलार्म कोड डिस्प्ले और फ़ंक्शन चयन इनपुट।
A20B-2101-0355, "स्पिंडल कंट्रोल पैनल" पीसीबी के रूप में वर्णित, serves the panel interface function within the Alpha spindle drive — providing the display and control panel integration that lets engineers and operators monitor spindle drive status and read alarm codes directly from the drive unit.
अल्फा धुरी ड्राइव पैनल दोषःएक FANUC अल्फा धुरी एम्पलीफायर पैनल से संबंधित खराबी विकसित करता है ️ फ्रंट पैनल डिस्प्ले अपडेट करना बंद कर देता है या गलत अलार्म कोड प्रदर्शित करता है। A20B-2101-0355 को पैनल पीसीबी दोष के रूप में पहचाना जाता है।प्रतिस्थापन सही ड्राइव स्थिति प्रदर्शित करता है.
स्पिंडल ड्राइव का रखरखावःएक FANUC अल्फा धुरी एम्पलीफायर योजनाबद्ध इलेक्ट्रॉनिक्स रखरखाव से गुजरता है। ड्राइव बोर्ड नवीनीकरण के हिस्से के रूप में A20B-2101-0355 धुरी नियंत्रण पैनल पीसीबी को प्रतिस्थापित किया जाता है।
प्रश्न 1: मैं कैसे पुष्टि करता हूँ कि A20B-2101-0355 मेरे अल्फा धुरी ड्राइव के लिए सही बोर्ड है?
स्थापित बोर्ड के लेबल से भाग संख्या पढ़ें. अगर यह पढ़ता है A20B-2101-0355, यह पुष्टि की प्रतिस्थापन है.लागू FANUC अल्फा स्पिंडल एम्पलीफायर के रखरखाव मैनुअल के पीसीबी स्थापना आरेख और स्पेयर पार्ट्स सूची के साथ क्रॉस-रेफरेंस.
Q2: क्या A20B-2101-0355 A20B-2101-0350 के साथ विनिमेय है?
A20B-2101-0350 A06B-6141 ड्राइव के लिए अल्फा आईएसपी नियंत्रण पीसीबी (प्रकार ए) है। A20B-2101-0355 एक ही 035x परिवार में एक अलग धुरी नियंत्रण पैनल बोर्ड है।वे सीधे परस्पर परिवर्तनीय नहीं हैं प्रत्येक धुरी ड्राइव के भीतर एक विशिष्ट सर्किट फ़ंक्शन की सेवा करता है. स्थापित इकाई के लेबल से सही बोर्ड की पुष्टि करें.
Q3: क्या A20B-2101-0355 को बदलने के लिए धुरी पैरामीटर को फिर से दर्ज करना आवश्यक है?
धुरी पैरामीटर सीएनसी के पैरामीटर मेमोरी में रहते हैं, ड्राइव के पैनल पीसीबी में नहीं। A20B-2101-0355 को बदलने से संग्रहीत धुरी पैरामीटर प्रभावित नहीं होते हैं।सही प्रदर्शन समारोह और अलार्म कोड संचालन की जांच करें.
Q4: A20B-2101-0355 को संभालने पर क्या ESD सावधानियां लागू होती हैं?
ईएसडी-सुरक्षित सतह पर एक ग्राउंड एंटी-स्टेटिक कलाई पट्टा के साथ संभालें।स्पिंडल ड्राइव को पूरी तरह से बंद करें और आंतरिक बोर्डों तक पहुंचने से पहले डीसी बस डिस्चार्ज की जांच करें ️ स्पिंडल ड्राइव डीसी बस वोल्टेज 600V से अधिक हो सकता है.
