सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2101-0390 |

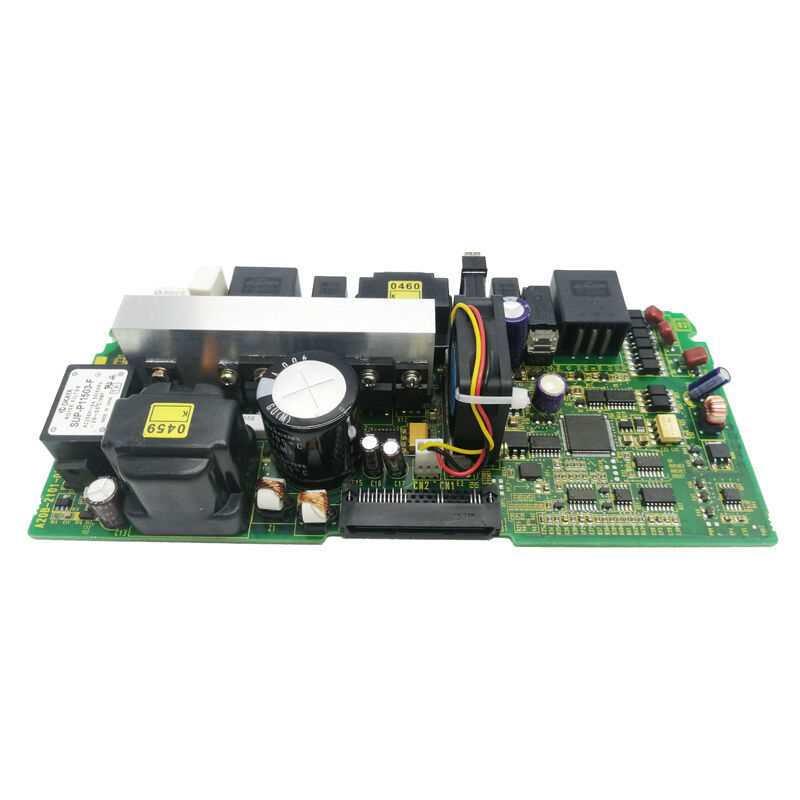

A20B-2101-0390 FANUC के अल्फा I श्रृंखला ड्राइव सिस्टम के लिए मुद्रित सर्किट बिजली आपूर्ति बोर्ड है। FANUC के अल्फा I आर्किटेक्चर में, पावर सप्लाई मॉड्यूल (PSM) पूरे ड्राइव सिस्टम के लिए केंद्रीय पावर रूपांतरण इकाई के रूप में कार्य करता है - जिसमें साझा डीसी बस पर इससे जुड़े सर्वो और स्पिंडल एम्पलीफायर दोनों शामिल हैं।
A20B-2101-0390 PCB PSM के भीतर नियंत्रण और निगरानी बोर्ड है, जो निम्न का प्रबंधन करता है:
सुधार नियंत्रण:पीएसएम आने वाली तीन-चरण एसी मेन पावर को एक विनियमित डीसी बस वोल्टेज में परिवर्तित करता है। बिजली आपूर्ति पीसीबी इस सुधार प्रक्रिया को नियंत्रित करता है और सही वोल्टेज स्तर के लिए डीसी बस की निगरानी करता है।
पुनर्योजी ऊर्जा प्रबंधन:जब सर्वो या स्पिंडल अक्षों की गति धीमी हो जाती है, तो वे पुनर्योजी ऊर्जा उत्पन्न करते हैं। पीएसएम इस ऊर्जा का प्रबंधन करता है - या तो इसे एसी मेन में लौटाता है (पुनर्योजी पीएसएम कॉन्फ़िगरेशन में) या पुनर्योजी अवरोधक के माध्यम से इसे नष्ट कर देता है। A20B-2101-0390 पुनर्योजी स्विचिंग को नियंत्रित करता है।
डीसी बस निगरानी:बिजली आपूर्ति पीसीबी वास्तविक समय में डीसी बस वोल्टेज की निगरानी करता है, ओवरवॉल्टेज और अंडरवोल्टेज स्थितियों का पता लगाता है और पावर इलेक्ट्रॉनिक्स क्षतिग्रस्त होने से पहले सुरक्षात्मक शटडाउन ट्रिगर करता है।
स्थिति प्रदर्शन:A20B-2101-0390 पर 7-सेगमेंट एलईडी डिस्प्ले पीएसएम की ऑपरेटिंग स्थिति और अलार्म कोड दिखाता है - बुनियादी निदान के लिए सीएनसी कनेक्शन की आवश्यकता के बिना बिजली आपूर्ति मॉड्यूल की स्थिति का प्रत्यक्ष दृश्य संकेत प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| शृंखला प्रकार | अल्फ़ा I |
| बोर्ड का प्रकार | मुद्रित सर्किट (बिजली आपूर्ति) |
| प्रदर्शन | 7-सेगमेंट एलईडी |
| शोर फ़िल्टर | सवार |
| आवेदन | अल्फा I पीएसएम बिजली आपूर्ति नियंत्रण |
"बोर्ड पर शोर फ़िल्टर" विनिर्देश A20B-2101-0390 पर एकीकृत ईएमआई (विद्युत चुम्बकीय हस्तक्षेप) फ़िल्टरिंग की पहचान करता है। स्विचिंग पावर इलेक्ट्रॉनिक्स महत्वपूर्ण उच्च-आवृत्ति विद्युत शोर उत्पन्न करते हैं - दोनों संचालित शोर जो मुख्य आपूर्ति पर वापस जाते हैं और विकिरणित शोर जो आस-पास के संवेदनशील सर्किट को प्रभावित करते हैं।
A20B-2101-0390 पर एकीकृत शोर फ़िल्टर:
आयोजित ईएमआई दमन:बिजली आपूर्ति पीसीबी पर फेराइट इंडक्टर्स और कैपेसिटर मुख्य कंडक्टर तक पहुंचने से पहले उच्च आवृत्ति स्विचिंग शोर को कम कर देते हैं - उसी बिजली आपूर्ति पर अन्य उपकरणों के साथ हस्तक्षेप को कम करते हैं।
अनुपालन:ऑन-बोर्ड फ़िल्टरिंग CE मार्किंग और अन्य EMC अनुपालन आवश्यकताओं के लिए FANUC के ड्राइव डिज़ाइन का हिस्सा है - यह सुनिश्चित करना कि ड्राइव सिस्टम औद्योगिक मशीनरी के लिए निर्दिष्ट विकिरणित और संचालित उत्सर्जन सीमाओं को पूरा करता है।
पीएसएम बिजली आपूर्ति पीसीबी दोष:FANUC अल्फा I ड्राइव सिस्टम PSM-स्तरीय अलार्म विकसित करता है - DC बस स्थापित नहीं की जा सकती है या पावर-अप पर सिस्टम तुरंत ट्रिप हो जाता है। आने वाली मुख्य आपूर्ति की पुष्टि करने के बाद, A20B-2101-0390 बिजली आपूर्ति पीसीबी को दोष के रूप में पहचाना जाता है। प्रतिस्थापन से डीसी बस स्थापना और सामान्य ड्राइव संचालन बहाल हो जाता है।
अल्फ़ा I ड्राइव सिस्टम रखरखाव:एक उत्पादन सुविधा का अल्फा I ड्राइव सिस्टम व्यापक नियोजित रखरखाव से गुजरता है। निरंतर विश्वसनीय बिजली आपूर्ति संचालन सुनिश्चित करने के लिए A20B-2101-0390 को PSM इलेक्ट्रॉनिक्स नवीनीकरण के हिस्से के रूप में प्रतिस्थापित किया गया है।
Q1: अल्फा I ड्राइव सिस्टम में PSM बिजली आपूर्ति पीसीबी की क्या भूमिका है?
FANUC के अल्फा I आर्किटेक्चर में, PSM केंद्रीय बिजली रूपांतरण इकाई है - यह DC बस में तीन-चरण AC मेन पावर को सुधारता है जिसका उपयोग सभी कनेक्टेड सर्वो और स्पिंडल एम्पलीफायरों द्वारा किया जाता है। A20B-2101-0390 PSM के भीतर नियंत्रण पीसीबी है, जो सुधार, डीसी बस निगरानी, पुनर्योजी ऊर्जा प्रबंधन और सुरक्षात्मक शटडाउन का प्रबंधन करता है। कार्यात्मक पीएसएम के बिना, सिस्टम में कोई भी सर्वो या स्पिंडल ड्राइव काम नहीं कर सकता है।
Q2: A20B-2101-0390 पर 7-सेगमेंट एलईडी कोड क्या दर्शाते हैं?
7-सेगमेंट डिस्प्ले दो प्रकार की जानकारी दिखाता है: सामान्य ऑपरेशन के दौरान स्थिति कोड (यह पुष्टि करना कि पीएसएम सक्रिय है और डीसी बस तैयार है) और गलती की स्थिति के दौरान अलार्म कोड। अलार्म कोड संख्यात्मक होते हैं - प्रत्येक संख्या FANUC अल्फा I सर्वो एम्पलीफायर रखरखाव मैनुअल में दर्ज एक विशिष्ट दोष प्रकार से मेल खाती है। प्रदर्शित कोड को पढ़ना किसी भी पीएसएम दोष निदान के लिए प्रारंभिक बिंदु है।
Q3: A20B-2101-0390 को बदलने से पहले किन सुरक्षा सावधानियों की आवश्यकता है?
पीएसएम में बड़े फिल्टर कैपेसिटर होते हैं जो मुख्य बिजली हटा दिए जाने के बाद उच्च-वोल्टेज डीसी ऊर्जा (आमतौर पर 300-600V डीसी बस) को संग्रहीत करते हैं। पीएसएम इंटीरियर तक पहुंचने से पहले: मुख्य आपूर्ति को बंद कर दें और लॉक कर दें, फिर रखरखाव मैनुअल में निर्दिष्ट डिस्चार्ज समय (आमतौर पर 5-10 मिनट) की प्रतीक्षा करें। किसी भी आंतरिक बोर्ड को संभालने से पहले सत्यापित करें कि कैलिब्रेटेड वोल्टमीटर का उपयोग करके डीसी बस वोल्टेज 30V से कम है।
Q4: क्या A20B-2101-0390 को बदलने के लिए ड्राइव सिस्टम के पुन: कॉन्फ़िगरेशन की आवश्यकता है?
पीएसएम बिजली आपूर्ति पीसीबी में कोई उपयोगकर्ता-कॉन्फ़िगर करने योग्य पैरामीटर भंडारण नहीं है - सभी सर्वो और स्पिंडल पैरामीटर सीएनसी की पैरामीटर मेमोरी में रहते हैं। प्रतिस्थापन A20B-2101-0390 को फिट करने और मुख्य बिजली बहाल करने के बाद, PSM को DC बस को सामान्य रूप से स्थापित करना चाहिए। सीएनसी को सक्षम करने और सर्वो और स्पिंडल ड्राइव का परीक्षण करने से पहले सत्यापित करें कि 7-सेगमेंट डिस्प्ले सही तैयार स्थिति दिखाता है।
Q5: अल्फा I PSM (A20B-2101-0390) को पूर्ववर्ती अल्फा-श्रृंखला PSM से क्या अलग करता है?
"अल्फा I" पदनाम FANUC के अल्फा ड्राइव सिस्टम की आई-सीरीज़ पीढ़ी को इंगित करता है - बेहतर प्रदर्शन, उच्च एकीकरण और अद्यतन संचार प्रोटोकॉल के साथ पहले की अल्फा श्रृंखला का विकास। अल्फा I PSM एकीकृत शोर फ़िल्टरिंग और 7-सेगमेंट एलईडी डायग्नोस्टिक्स के साथ एक मुद्रित सर्किट पावर सप्लाई बोर्ड (A20B-2101-0390) का उपयोग करता है - ऐसी विशेषताएं जो पहले के PSM हार्डवेयर की तुलना में अल्फा I पीढ़ी के डिज़ाइन सुधारों को दर्शाती हैं।
