| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2101-0631 |

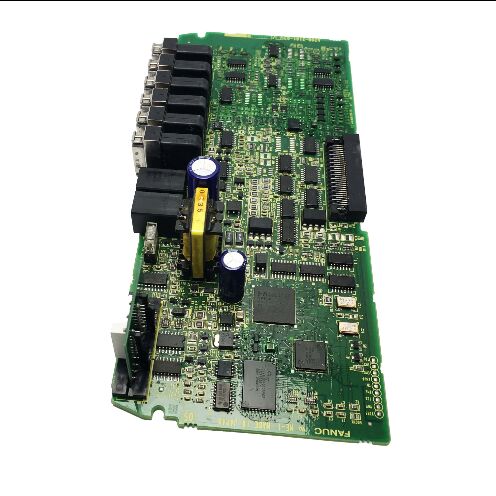

A20B-2101-0631 A20B-2101 श्रृंखला के भीतर बिजली बोर्डों के एक निकट से संबंधित सेट से संबंधित है, जिसमें A20B-2101-0630, 0631, 0632, और 0633 शामिल हैं।इन बोर्डों को एक साथ "FANUC पावर बोर्ड" के रूप में सूचीबद्ध किया गया है", यह दर्शाता है कि वे एक ही ड्राइव परिवार के भीतर समानांतर कार्य करते हैं या एक ही पावर बोर्ड अनुप्रयोग के प्रगतिशील संस्करणों को कवर करते हैं।
A20B-2101 श्रृंखला के भीतर, पावर बोर्ड विभिन्न ड्राइव और पावर सप्लाई संदर्भों में दिखाई देते हैंः
सर्वो एम्पलीफायर पावर बोर्ड:इसमें बीटा-आई एसवीएम1 ड्राइव के लिए बोर्ड (जैसे 4ए और 20ए वेरिएंट के लिए ए20बी-2101-0090 और 0091) और उच्च-वर्तमान एकल-अक्ष मॉड्यूल के लिए बड़े अल्फा-आई श्रृंखला पावर बोर्ड शामिल हैं।
पावर सप्लाई मॉड्यूल बोर्ड:जिसमें A20B-2101-0390 परिवार (अल्फा-आई पीएसएम हाई-पावर बोर्ड 7-सेगमेंट एलईडी डिस्प्ले के साथ) शामिल है जो पूरे सर्वो ड्राइव कैबिनेट के लिए डीसी बस बिजली की आपूर्ति प्रदान करते हैं।
रोबोट सर्वो पावर बोर्डःFANUC रोबोट संयुक्त ड्राइव इकट्ठा करने के लिए 6 अक्षीय सर्वो ड्राइव पावर बोर्ड (A20B-2101-0221, A20B-2101-0511) सहित।
A20B-2101-0631 इस पावर बोर्ड के संदर्भ में काम करता है जिसमें यह स्थापित किया गया विशिष्ट ड्राइव या एम्पलीफायर मॉड्यूल के लिए पावर-लेयर फ़ंक्शन प्रदान करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2101-0631 |
| श्रृंखला | A20B-2101 |
| प्रकार | पावर बोर्ड (पीसीबी) |
| परिवार | A20B-2101-063x |
| आवेदन | FANUC सीएनसी ड्राइव सिस्टम |
FANUC के सर्वो और स्पिंडल एम्पलीफायर मॉड्यूल में, पावर बोर्ड उच्च धारा परत कार्यों को करते हैं जो नियंत्रण बोर्ड नहीं कर सकते हैंः
डीसी बस इंटरफेस:पावर बोर्डों में भारी तांबे के कंडक्टर और उच्च-वर्तमान कनेक्टर होते हैं जो मॉड्यूल को डीसी बस से जोड़ते हैं।200~300 वीडीसी बस क्षमता और मोटर त्वरण के दौरान बहने वाली पीक धाराएं इस हार्डवेयर को नियंत्रण बोर्ड के तर्क-स्तर के संकेतों से मौलिक रूप से अलग बनाती हैं.
मोटर आउटपुट स्टेज इंटरफेसःपावर बोर्ड IGBT स्विचिंग स्टेज से मोटर केबल कनेक्टर्स तक तीन-चरण आउटपुट को रूट करते हैं, जो पूर्ण रेटेड मोटर करंट ले जाते हैं।
वर्तमान संवेदन:पावर बोर्ड पर हॉल-इफेक्ट सेंसर या प्रतिरोधात्मक शंट वास्तविक समय में मोटर चरण धाराओं को मापते हैं। ये माप बंद-लूप धारा विनियमन के लिए नियंत्रण बोर्ड को वापस फीड करते हैं।
थर्मल प्रबंधनःपावर बोर्ड शारीरिक रूप से नियंत्रण बोर्डों की तुलना में आईजीबीटी हीटसिंक के करीब होते हैं, और उनके लेआउट को ड्राइव में शक्ति अपव्यय की थर्मल इंटरफ़ेस आवश्यकताओं को समायोजित करना चाहिए।
ड्राइव पावर बोर्ड दोषःएक FANUC ड्राइव मॉड्यूल ओवरकरंट या हार्डवेयर सुरक्षा अलार्म विकसित करता है। नियंत्रण बोर्ड बरकरार है। A20B-2101-0631 पावर बोर्ड को दोष के रूप में पहचाना गया है।प्रतिस्थापन ड्राइव के पावर आउटपुट समारोह को बहाल करता है.
ड्राइव रखरखाव स्पेयरःएक उत्पादन सुविधा A20B-2101-0631 को स्थानीय पावर बोर्ड स्पेयर के रूप में बनाए रखती है ताकि तेजी से ड्राइव की मरम्मत की जा सके।
Q1: कौन से विशिष्ट ड्राइव मॉड्यूल A20B-2101-0631 का उपयोग करते हैं?
A20B-2101-0631 A20B-2101 पावर बोर्डों के 063x समूह में है। इसका उपयोग करने वाला विशिष्ट ड्राइव मॉड्यूल लागू मॉड्यूल के अंदर बोर्ड लेबल से पहचाना जाता है।बोर्ड की सटीक कार्यात्मक भूमिका की पुष्टि करने के लिए स्थापित ड्राइव मॉड्यूल के लिए FANUC रखरखाव मैनुअल में स्पेयर पार्ट्स सूची के साथ भाग संख्या का क्रॉस-संदर्भ करें.
Q2: क्या A20B-2101-0630, 0631, 0632, और 0633 एक दूसरे के साथ विनिमेय हैं?
A20B-2101 श्रृंखला के 063x बोर्ड एक ही ड्राइव परिवार के भीतर संभावित रूप से वेरिएंट हैं ️ संभवतः विभिन्न वर्तमान रेटिंग या इंटरफ़ेस कॉन्फ़िगरेशन।वे स्पेयर पार्ट्स आपूर्तिकर्ताओं द्वारा एक परिवार के रूप में सूचीबद्ध हैं, लेकिन व्यक्तिगत बोर्ड विशिष्ट मॉड्यूल विनिर्देशों के अनुरूप हैं। प्रतिस्थापन का आदेश देने से पहले बोर्ड लेबल से पुष्टि करें कि कौन सा विशिष्ट संस्करण (0630, 0631, 0632, या 0633) स्थापित है।
Q3: A20B-2101-0631 तक पहुँचने से पहले कौन सी सुरक्षा सावधानी लागू होती है?
पावर बोर्ड ड्राइव मॉड्यूल के अंदर डीसी बस वोल्टेज स्तर पर काम करते हैं। सुनिश्चित करें कि ड्राइव मॉड्यूल का कैपेसिटर बैंक किसी भी आंतरिक पहुंच से पहले पूरी तरह से डिस्चार्ज हो।लागू मॉड्यूल के लिए FANUC रखरखाव मैनुअल की छुट्टी प्रतीक्षा प्रक्रिया का पालन करें, और किसी भी आंतरिक बोर्ड को संभालने से पहले एक कैलिब्रेटेड डीसी वोल्टमीटर से सत्यापित करें।
Q4: क्या A20B-2101-0631 को बदलने से ड्राइव पैरामीटर प्रभावित होते हैं?
नहीं. ड्राइव पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में संग्रहीत कर रहे हैं, बिजली बोर्ड में नहीं. A20B-2101-0631 को बदलने से किसी भी संग्रहीत पैरामीटर सेटिंग्स को नहीं बदलता है.प्रतिस्थापन स्थापित करने और शक्ति बहाल करने के बाद, सीएनसी अपने सर्वो संचार इंटरफेस के माध्यम से ड्राइव पर मौजूदा मापदंडों को लागू करता है।
प्रश्न 5: क्या A20B-2101-0631 को घटक स्तर पर मरम्मत की जा सकती है?
A20B-2101 श्रृंखला के पावर बोर्डों की घटक स्तर की मरम्मत विशेषज्ञ FANUC सेवा केंद्रों द्वारा की जाती है। सामान्य मरम्मत घटकों में वर्तमान संवेदक प्रतिरोध, गेट ड्राइवर आईसी,और सुरक्षा उपकरणउत्पादन-महत्वपूर्ण मशीनों के लिए, बोर्ड की प्रत्यक्ष प्रतिस्थापन आमतौर पर मरम्मत की तुलना में तेज होती है। दोनों विकल्प उपलब्धता और टर्नअराउंड आवश्यकताओं के आधार पर व्यवहार्य हैं।
