| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2101-0810 |
A20B-2101 श्रृंखला ड्राइव से संबंधित पीसीबी के FANUC के सबसे व्यापक परिवारों में से एक है। सर्वो एम्पलीफायर, स्पिंडल एम्पलीफायर, बिजली आपूर्ति मॉड्यूल और रोबोट सर्वो ड्राइव,यह श्रृंखला FANUC के ड्राइव हार्डवेयर की इलेक्ट्रॉनिक परत बनाने वाले नियंत्रण और शक्ति बोर्ड प्रदान करती है.
A20B-2101 श्रृंखला के भीतर कीबोर्ड प्रकार सीमा को दर्शाता हैः
बीटा-आई एसवीएम1 सर्वो ड्राइव बोर्ड:नियंत्रण पीसीबी (A20B-2101-0050, 0051) और पावर पीसीबी (A20B-2101-0090, 0091) बीटा-आई एकल-अक्ष सर्वो मॉड्यूल के लिए 4A से 80A पीक करंट और दोनों FSSB और I/O लिंक इंटरफेस वेरिएंट को कवर करने के लिए।
विद्युत आपूर्ति बोर्डःजिसमें A20B-2101-0390 (अल्फा-i PSM उच्च शक्ति, 7-खंड एलईडी और एकीकृत शोर फ़िल्टर के साथ) और A20B-2101-0681 कक्षा बोर्ड आंतरिक ड्राइव बिजली आपूर्ति विनियमन के लिए शामिल हैं।
रोबोट सर्वो पावर बोर्डः6 अक्षीय सर्वो ड्राइव पावर बोर्ड (A20B-2101-0221, A20B-2101-0511) 6107 और 6017 श्रृंखला एम्पलीफायरों में FANUC रोबोट संयुक्त ड्राइव असेंबली के लिए।
स्पिंडल और संयुक्त ड्राइव बोर्ड:इसमें स्पिंडल एम्पलीफायर नियंत्रण के लिए A20B-2101-035x रेंज के बोर्ड और A20B-2101-063x परिवार के पावर बोर्ड शामिल हैं।

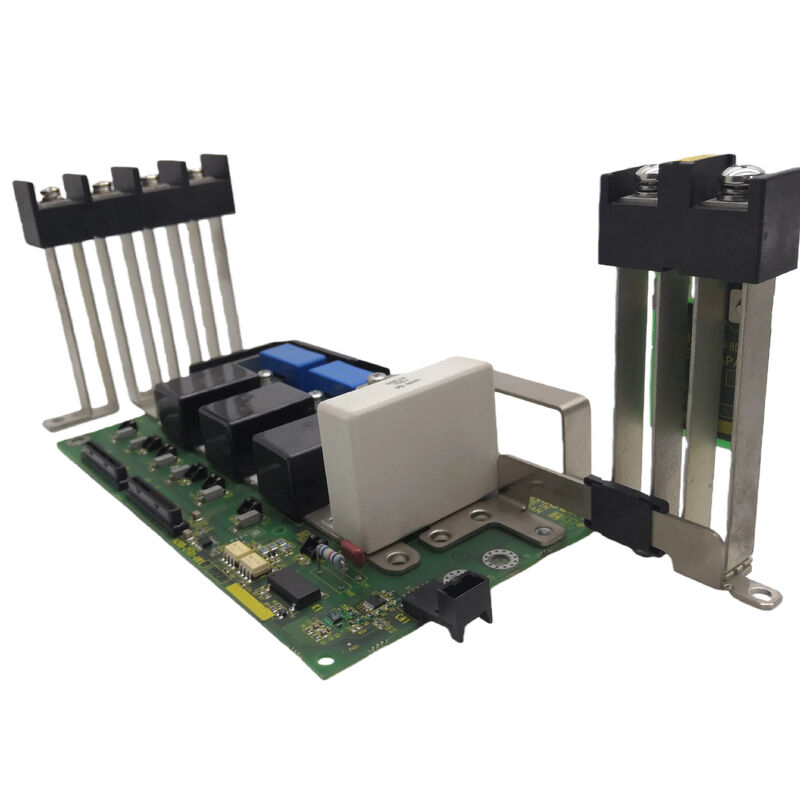

A20B-2101-0810 इस परिवार के भीतर एक बोर्ड है, जो विशिष्ट ड्राइव फ़ंक्शन की सेवा करता है जिसके लिए इसे डिज़ाइन किया गया था।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2101-0810 |
| श्रृंखला | A20B-2101 |
| निर्माता | FANUC निगम |
| प्रकार | ड्राइव पीसीबी |
| आवेदन | FANUC सीएनसी और स्वचालन ड्राइव |
ड्राइव मॉड्यूल की सेवा करने की क्षमता के लिए FANUC का दृष्टिकोण व्यावहारिक हैः मॉड्यूल को विनिर्माण योग्य आंतरिक पीसीबी के साथ डिज़ाइन किया गया है।व्यवस्थित निदान विशिष्ट विफल बोर्ड की पहचान करता है न कि मॉड्यूल की पूरी विधानसभायह दृष्टिकोण:
प्रतिस्थापन लागत को कम करता हैःकेवल विफल पीसीबी को प्रतिस्थापित किया जाता है। मॉड्यूल आवास, वायरिंग बोर्ड, और बरकरार साथी बोर्ड सेवा में बने रहते हैं।
ड्राइव विन्यास को संरक्षित करता हैःFANUC ड्राइव पैरामीटर सीएनसी की मुख्य मेमोरी में रहते हैं, ड्राइव बोर्ड में नहीं। A20B-2101-0810 को बदलने से किसी भी संग्रहीत सर्वो या धुरी पैरामीटर सेटिंग्स को प्रभावित नहीं होता है।
वास्तविक दोष को लक्षित करता हैःड्राइव मॉड्यूल की खराबी अक्सर विशिष्ट अलार्म पैटर्न के रूप में प्रकट होती है, संचार त्रुटियों, बिजली आउटपुट विफलताओं, या सुरक्षा यात्राओं में से प्रत्येक एक विशिष्ट बोर्ड प्रकार की ओर इशारा करता है।लक्षित प्रतिस्थापन अनावश्यक व्यापक घटक प्रतिस्थापन के बिना दोष को हल करता है.
ड्राइव बोर्ड दोष का निदानःएक FANUC सीएनसी ड्राइव मॉड्यूल एक दोष अलार्म विकसित करता है। व्यवस्थित अलगाव के बाद, A20B-2101-0810 को इसके बोर्ड लेबल से विफल पीसीबी के रूप में पहचाना जाता है।एक ही बोर्ड के साथ प्रतिस्थापन सामान्य ड्राइव संचालन बहाल.
कार्यशाला की स्पेयर इन्वेंट्रीःFANUC सीएनसी प्रणाली का संचालन करने वाली एक सुविधा A20B-2101-0810 को एक स्थानीय स्पेयर के रूप में रखती है ताकि बोर्ड स्तर पर त्वरित मरम्मत का समर्थन किया जा सके जब एक ड्राइव मॉड्यूल में पीसीबी दोष विकसित होता है।
प्रश्न 1: मैं कैसे पुष्टि करूं कि A20B-2101-0810 मेरे FANUC ड्राइव मॉड्यूल के लिए सही बोर्ड है?
विशिष्ट ड्राइव मॉड्यूल के अंदर बोर्ड लेबल से भाग संख्या पढ़ें। यदि लेबल A20B-2101-0810 पढ़ता है, तो यह पुष्टि की गई प्रतिस्थापन है।उस मॉड्यूल के भीतर बोर्ड की कार्यात्मक भूमिका की पुष्टि करने के लिए लागू FANUC रखरखाव मैनुअल में ड्राइव मॉड्यूल के स्पेयर पार्ट्स की सूची के साथ बोर्ड की स्थिति का क्रॉस-रेफरेंस करें.
Q2: क्या A20B-2101-0810 को बदलने के लिए किसी भी सर्वो या स्पिंडल पैरामीटर परिवर्तन की आवश्यकता होती है?
नहीं. सर्वो और धुरी पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में रखे जाते हैं, ड्राइव पीसीबी में नहीं। A20B-2101-0810 को बदलने से संग्रहीत पैरामीटर मानों पर कोई प्रभाव नहीं पड़ता है।प्रतिस्थापन बोर्ड को स्थापित करने और बिजली बहाल करने के बाद, ड्राइव सीएनसी के साथ अपने संचार इंटरफेस को फिर से स्थापित करता है और मौजूदा पैरामीटर सेट के तहत काम करता है।
Q3: ड्राइव मॉड्यूल के अंदर A20B-2101-0810 तक पहुँचने से पहले कौन सी सुरक्षा सावधानियां लागू होती हैं?
ड्राइव मॉड्यूल में डीसी बस कैपेसिटर होते हैं जो नेटवर्क पावर हटाने के बाद खतरनाक वोल्टेज को बनाए रखते हैं।लागू मॉड्यूल प्रकार के लिए FANUC रखरखाव मैनुअल में निर्दिष्ट डिस्चार्ज प्रतीक्षा अवधि का पालन करें. एक कैलिब्रेटेड डीसी वोल्टमीटर के साथ बस डिस्चार्ज की जांच करें। ईएसडी सावधानियों के साथ ए 20 बी -2101-0810 संभालें ′′ ग्राउंड कलाई पट्टा और ईएसडी-सुरक्षित कार्य सतह।
Q4: क्या A20B-2101-0810 सीएनसी मशीन उपकरण अनुप्रयोगों के लिए विशिष्ट है या रोबोट सिस्टम में भी उपयोग किया जाता है?
A20B-2101 श्रृंखला के बोर्ड FANUC सीएनसी मशीन टूल्स ड्राइव और रोबोट सर्वो ड्राइव अनुप्रयोगों दोनों में दिखाई देते हैं, क्योंकि FANUC इन उत्पाद लाइनों में हार्डवेयर वास्तुकला को चलाता है।A20B-2101-0810 की विशिष्ट तैनाती उस होस्ट सिस्टम पर निर्भर करती है जिसमें यह स्थापित है. आदेश देने से पहले ड्राइव मॉड्यूल के दस्तावेज से मेजबान प्रणाली प्रकार ¢ सीएनसी या रोबोट ¢ की पुष्टि करें.
Q5: क्या बोर्ड स्तर की मरम्मत A20B-2101-0810 के लिए एक विकल्प है?
अधिकांश A20B-2101 श्रृंखला बोर्डों के लिए घटक स्तर की मरम्मत विशेषज्ञ FANUC सेवा केंद्रों द्वारा की जाती है।प्रत्यक्ष बोर्ड प्रतिस्थापन आम तौर पर तेजी से हैमरम्मत एक लागत प्रभावी विकल्प है जब दोष में पहचान योग्य असतत घटक शामिल होते हैं (विफल गेट ड्राइवर, क्षतिग्रस्त सुरक्षा सर्किट, बिगड़ा हुआ कैपेसिटर) ।दोनों विकल्प तत्कालता और बजट प्राथमिकताओं के आधार पर उपलब्ध हैं.
