| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2900-0155 |
इससे पहले कि रंगीन एलसीडी फ्लैट पैनल सीएनसी मशीन टूल्स पर मानक बन गए, 9 इंच का मोनोक्रोम सीआरटी दो दशकों से अधिक समय तक सीएनसी ऑपरेटर इंटरफेस डिस्प्ले था।और मॉडल बी और सी पीढ़ियों में 21 सीएनसी प्रणालियों ने इस डिस्प्ले प्रकार को मानक ऑपरेटर इंटरफ़ेस के रूप में इस्तेमाल किया.
9 इंच का सीआरटी ऑपरेटर को पाठ आधारित डिस्प्ले प्रदान करता हैः कार्यक्रम सामग्री, अक्ष स्थितियां, उपकरण ऑफसेट, पैरामीटर तालिकाएं,और अलार्म संदेश सभी एक अंधेरे पृष्ठभूमि पर हरे या पीले रंग के फॉस्फर वर्णों में प्रस्तुत9 इंच की कॉम्पैक्ट स्क्रीन का आकार इस युग की मशीनों के मानक ऑपरेटर पैनल आयामों के अनुरूप है।

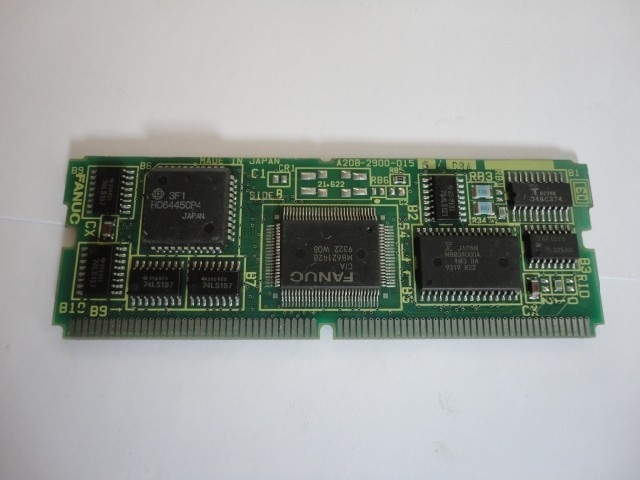

A20B-2900-0155 यह SMD मॉड्यूल है जो इस डिस्प्ले को चलाता है, जो डिफ्लेक्शन सिग्नल, वीडियो सिंक्रनाइज़ेशन पल्स,और चरित्र प्रतिपादन आउटपुट कि 9 इंच CRT एक पठनीय छवि का उत्पादन करने के लिए की आवश्यकता है.
| पैरामीटर | मूल्य |
|---|---|
| प्रदर्शन का आकार | 9 इंच |
| प्रदर्शन प्रकार | मोनोक्रोम सीआरटी |
| संगत | सीरीज 16/18/21 मॉडल बी और सी |
| स्थापना | ओपीटी 1 बोर्ड |
| पदनाम | विकल्प 1A |
| प्रतिस्थापन | A02B-0130-H040 |
| निर्माण | एसएमडी मॉड्यूल |
A20B-2900-0155 श्रृंखला 16/18/21 की दो हार्डवेयर पीढ़ियों की सेवा करता हैः
मॉडल बी:श्रृंखला 16/18 प्लेटफॉर्म की दूसरी हार्डवेयर पीढ़ी। मॉडल बी ने मॉडल ए के समान डिस्प्ले इंटरफ़ेस को बनाए रखते हुए अद्यतन मुख्य बोर्ड वास्तुकला और विस्तारित मेमोरी क्षमता पेश की।
मॉडल सी:सीरीज 16/18 की अंतिम पीढ़ी आई पीढ़ी (16i/18i) से पहले। मॉडल सी ने हार्डवेयर को और परिष्कृत किया। 9 इंच के सीआरटी मॉड्यूल के लिए ओपीटी 1 बोर्ड इंटरफ़ेस सुसंगत रहा,A20B-2900-0155 को बी और सी पीढ़ी के हार्डवेयर दोनों पर सेवा देने की अनुमति देता है.
सीरीज 21 के लिए, एक ही डिस्प्ले इंटरफ़ेस लागू होता है, इन हार्डवेयर पीढ़ियों में 16/18/21 परिवार में 9 इंच मोनोक्रोम सीआरटी का उपयोग किया गया था।
16-बी नियंत्रण पर सीएनसी डिस्प्ले की विफलताःएक FANUC सीरीज 16-B सीएनसी का 9 इंच का मोनोक्रोम डिस्प्ले रिक्त हो जाता है। सीएनसी सामान्य रूप से चलना जारी रखता हैA20B-2900-0155 मॉड्यूल को OPT 1 बोर्ड पर विफल घटक के रूप में पहचाना गया है. प्रतिस्थापन ऑपरेटर डिस्प्ले को बहाल करता है.
A02B-0130-H040 प्रतिस्थापन:सीरीज 18-सी सीएनसी में एक ए02बी-0130-एच040 सीआरटी बोर्ड है जो डिस्प्ले अनियमितता दिखाना शुरू कर देता है।A20B-2900-0155 सीधे प्रतिस्थापन के रूप में लगाया गया है. डिस्प्ले सामान्य रूप से काम करता है बिना किसी कॉन्फ़िगरेशन परिवर्तन की आवश्यकता के.
सीरीज 21-सी अनुवर्ती उपकरण:सीरीज 21-सी सीएनसी एक नियंत्रण इकाई सेवा से गुजरता है। बोर्ड ताज़ा कार्यक्रम के हिस्से के रूप में सीआरटी नियंत्रण मॉड्यूल को A20B-2900-0155 के साथ सक्रिय रूप से प्रतिस्थापित किया जाता है।
Q1: एक ही CRT मॉड्यूल परिवार में A20B-2900-0155 और A20B-2902-0270 के बीच अंतर क्या है?
ये दो मॉड्यूल मूल रूप से अलग-अलग डिस्प्ले कॉन्फ़िगरेशन की सेवा करते हैंः
वे विनिमेय नहीं हैं। चयन मशीन पर स्थापित भौतिक मॉनिटर के आकार और प्रकार पर निर्भर करता है।
प्रश्न 2: क्या A20B-2900-0155 9 इंच CRT के प्रत्यक्ष प्रतिस्थापन के रूप में एक एलसीडी मॉनिटर चला सकता है?
A20B-2900-0155 सीआरटी विचलन और सिंक्रनाइज़ेशन आवश्यकताओं के साथ संगत सिग्नल उत्पन्न करता है, यह मानक वीजीए या डिजिटल एलसीडी सिग्नल आउटपुट नहीं करता है।सीआरटी को एलसीडी से बदलने के लिए या तो सीआरटी से एलसीडी वीडियो कन्वर्टर या एक पूर्ण डिस्प्ले इंटरफेस के लिए आवश्यक हैसीआरटी मॉनिटर को चलाने के लिए ए20बी-2900-0155 स्वयं मौजूद और कार्यात्मक होना चाहिए; यह प्रत्यक्ष एलसीडी कनेक्शन के साथ संगत नहीं है।
Q3: "विकल्प 1A" क्या है और यह "विकल्प 1" से कैसे भिन्न है?
"विकल्प 1A" विकल्प 1 बोर्ड के विशिष्ट विन्यास को संदर्भित करता है जो A20B-2900-0155 मॉड्यूल को स्वीकार करता है।"ए" प्रत्यय इसे अन्य विकल्प 1 बोर्ड वेरिएंट से अलग करता है जो विभिन्न डिस्प्ले मॉड्यूल को स्वीकार करते हैं (जैसे कि रंगीन डिस्प्ले या विभिन्न आकार के मॉड्यूल के लिए विकल्प 1 बी). A20B-2900-0155 का आदेश देते समय, पुष्टि करें कि सीएनसी का विकल्प 1 बोर्ड संस्करण "1A" पदनाम से मेल खाता है।
प्रश्न 4: क्या A20B-2900-0155 को बदलने के लिए सीएनसी पैरामीटर में बदलाव की आवश्यकता है?
नहीं. सीआरटी नियंत्रण मॉड्यूल एक प्रदर्शन हार्डवेयर घटक है और सीएनसी मापदंडों नहीं ले जाता है. OPT 1 बोर्ड पर प्रतिस्थापन A20B-2900-0155 को फिट करने और प्रणाली को चालू करने के बाद,डिस्प्ले को तुरंत सामान्य कार्य को बहाल करना चाहिए. यदि डिस्प्ले में गलत वर्ण आकार या सिंक्रनाइज़ेशन समस्याएं दिखाई देती हैं, तो सीएनसी के डिस्प्ले से संबंधित मापदंडों (यदि कोई विशिष्ट सिस्टम कॉन्फ़िगरेशन के लिए मौजूद है) को सत्यापित किया जाना चाहिए,लेकिन पैरामीटर पुनः प्रविष्टि आम तौर पर एक समान के लिए समान मॉड्यूल प्रतिस्थापन के लिए आवश्यक नहीं है.
Q5: A20B-2900-0155 की उपलब्धता में यह पुराने A02B-0130-H040 की तुलना में क्या है?
A20B-2900-0155 को विशेष रूप से A02B-0130-H040 बोर्ड तक ही सीमित प्रणालियों के सेवा जीवन का विस्तार करने के लिए डिज़ाइन किया गया था।चूंकि A02B-0130-H040 की आयु के कारण स्रोत प्राप्त करना कठिन हो गया है, A20B-2900-0155 एक वर्तमान उत्पादन या व्यापक रूप से स्टॉक विकल्प प्रदान करता है जो एक ही हार्डवेयर पर एक ही कार्य करता है।A20B-2900-0155 की सोर्सिंग आमतौर पर एक विश्वसनीय A02B-0130-H040 खोजने की तुलना में अधिक सीधा है.
