सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2900-0350 |
भाग संख्या: A20B-2900-0350
निर्माता: FANUC Corporation (जापान)

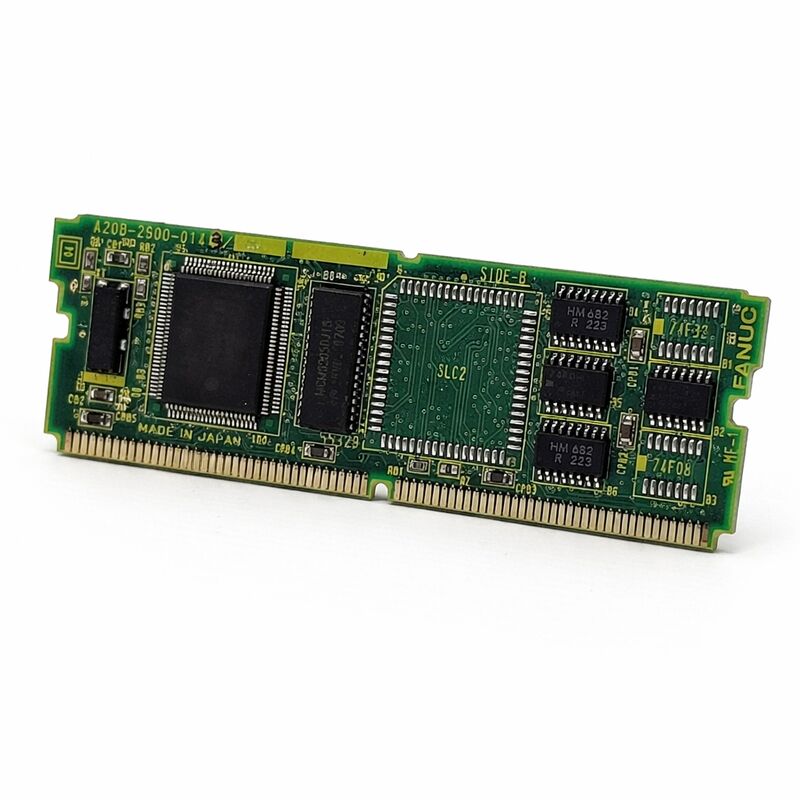

उत्पाद प्रकार: ग्राफिक सीपीयू मॉड्यूल (प्लग-इन पीसीबी)
बोर्ड सीरीज़: A20B-2900
संगत सिस्टम: FANUC सीरीज़ 15-बी (विकल्प 1 बोर्ड), सीरीज़ 16, सीरीज़ 18
डिस्प्ले एप्लिकेशन: CAP-II, CRT / LCD
A20B-2900-0350 FANUC सीएनसी नियंत्रण प्रणालियों के लिए एक ग्राफिक सीपीयू मॉड्यूल है। यह A20B-2900 सीरीज़ से संबंधित है और विशिष्ट नियंत्रक कॉन्फ़िगरेशन के आधार पर मुख्य बोर्ड या विकल्प 1 (OPT1) बोर्ड में प्लग होता है।
इसका प्राथमिक कार्य कनेक्टेड CRT या LCD मॉनिटर के लिए ग्राफिकल डिस्प्ले आउटपुट को संसाधित करना और उत्पन्न करना है — यह कंप्यूटिंग घटक है जो सीएनसी के विज़ुअल इंटरफ़ेस को काम करता है।
यह मॉड्यूल FANUC सीरीज़ 15-बी, 16, और 18 सीएनसी सिस्टम में उपयोग किया जाता है, जिससे ये नियंत्रक CAP-II डिस्प्ले कॉन्फ़िगरेशन को चला सकते हैं।
CAP-II नियंत्रकों की इस पीढ़ी में उपयोग किए जाने वाले एक विशिष्ट FANUC सीएनसी डिस्प्ले आउटपुट मानक को संदर्भित करता है।
ग्राफिक सीपीयू मॉड्यूल डिस्प्ले रेंडरिंग कार्यों को निष्पादित करता है — सीएनसी के स्क्रीन डेटा को मशीन पर स्थापित मॉनिटर प्रकार के लिए सही संकेतों में परिवर्तित करता है।
FANUC सीएनसी सिस्टम में ग्राफिक डिस्प्ले फ़ंक्शन कॉस्मेटिक जोड़ नहीं हैं।
ऑपरेटर का पूरा इंटरफ़ेस — स्थिति डिस्प्ले, पैरामीटर स्क्रीन, अलार्म संदेश, ग्राफिकल टूल पाथ सिमुलेशन, और सभी नेविगेशन मेनू — डिस्प्ले सिस्टम के माध्यम से उत्पन्न होता है।
जब ग्राफिक सीपीयू मॉड्यूल विफल हो जाता है, तो ऑपरेटर को मशीन की स्थिति की दृश्यता खो जाती है। सीएनसी पृष्ठभूमि में गति को संसाधित करना जारी रख सकता है, लेकिन ऑपरेटर स्क्रीन के माध्यम से स्थिति की पुष्टि नहीं कर सकता है, अलार्म का जवाब नहीं दे सकता है, या कमांड इनपुट नहीं कर सकता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2900-0350 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | ग्राफिक सीपीयू मॉड्यूल |
| बोर्ड सीरीज़ | A20B-2900 |
| संगत सिस्टम | FANUC सीरीज़ 15-बी, सीरीज़ 16, सीरीज़ 18 |
| डिस्प्ले मानक | CAP-II |
| स्थापना | मुख्य बोर्ड या OPT1 बोर्ड (नियंत्रक-निर्भर) |
| एप्लिकेशन | CRT / LCD डिस्प्ले आउटपुट |
| मूल | जापान |
| परिचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% RH अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत किया हुआ |
एक सीएनसी नियंत्रक एक साथ दो मौलिक रूप से भिन्न प्रकार के कार्यों को संसाधित करता है। रीयल-टाइम नियंत्रण कार्य — सर्वो स्थिति लूप, स्पिंडल गति विनियमन, पीएमसी लैडर निष्पादन — तंग समय आवश्यकताओं के साथ मुख्य सीपीयू पर चलते हैं।
डिस्प्ले रेंडरिंग कम्प्यूटेशनल रूप से गहन है लेकिन समय-महत्वपूर्ण नहीं है। इन कार्यों को विभिन्न प्रोसेसर पर अलग करना एक व्यावहारिक डिजाइन विकल्प है।
A20B-2900-0350 समर्पित ग्राफिक्स प्रोसेसर है।
यह मुख्य सीएनसी सीपीयू से डेटा लेता है — स्क्रीन सामग्री, कर्सर स्थिति, सॉफ्टकी लेबल, अलार्म टेक्स्ट, टूल पाथ निर्देशांक — और इसे वीडियो आउटपुट में परिवर्तित करता है जो डिस्प्ले को चलाता है।
इस कार्य को एक अलग मॉड्यूल पर चलाने से मुख्य सीपीयू अपने रीयल-टाइम कार्यों के लिए स्वतंत्र रहता है।
इस अलगाव का रखरखाव लाभ भी है। एक विफल ग्राफिक्स मॉड्यूल सीएनसी के गति नियंत्रण को बंद नहीं करता है।
डिस्प्ले दोष को संबोधित करते समय मशीन चलती रह सकती है — या सीमित मोड में संचालित की जा सकती है।
दोष पूरे नियंत्रण में फैलने के बजाय ग्राफिक्स उप-प्रणाली तक सीमित है।
CAP-II वह डिस्प्ले आर्किटेक्चर है जिसका उपयोग FANUC ने सीरीज़ 15-बी, 16, और 18 पीढ़ी के नियंत्रकों पर किया था। यह सीएनसी के डिस्प्ले प्रोसेसिंग इलेक्ट्रॉनिक्स और मॉनिटर यूनिट के बीच इंटरफ़ेस को परिभाषित करता है। A20B-2900-0350 नियंत्रक पक्ष पर CAP-II डिस्प्ले आउटपुट को लागू करता है।
विभिन्न FANUC नियंत्रक पीढ़ियों ने विभिन्न डिस्प्ले आर्किटेक्चर का उपयोग किया।
पहले की पीढ़ियों ने विभिन्न ग्राफिक मॉड्यूल का उपयोग किया; सी-सीरीज़ के एचएसएसबी-आधारित सिस्टम अभी भी एक अलग इंटरफ़ेस का उपयोग करते हैं।
A20B-2900-0350 विशेष रूप से बी-सीरीज़ और शुरुआती न्यूमेरिक-सीरीज़ नियंत्रकों के लिए CAP-II समाधान है।
किसी भिन्न पीढ़ी या भिन्न डिस्प्ले मानक से ग्राफिक मॉड्यूल का उपयोग करने पर सही आउटपुट नहीं मिलेगा।
सीरीज़ 15-बी और सीरीज़ 16/18 प्लेटफार्मों दोनों के साथ मॉड्यूल की संगतता इन नियंत्रक परिवारों में एक साझा डिस्प्ले आर्किटेक्चर को दर्शाती है।
स्थापना स्थिति — मुख्य बोर्ड या OPT1 बोर्ड — विशिष्ट नियंत्रक प्रकार और कॉन्फ़िगरेशन के अनुसार भिन्न होती है।
स्थापना से पहले मशीन के हार्डवेयर दस्तावेज़ीकरण से माउंटिंग स्थिति की पुष्टि करें।
A20B-2900-0350 नियंत्रक के आधार पर विभिन्न स्थितियों में स्थापित हो सकता है: कुछ कॉन्फ़िगरेशन में सीधे मुख्य सीपीयू बोर्ड पर, या दूसरों में OPT1 (विकल्प 1) डॉटर बोर्ड पर। OPT1 बोर्ड एक विस्तार बोर्ड है जो मुख्य सीपीयू में विकल्प फ़ंक्शन स्लॉट जोड़ता है — ग्राफिक मॉड्यूल उन स्लॉट में से एक पर कब्जा कर लेता है जहां मुख्य बोर्ड में समर्पित ग्राफिक मॉड्यूल सॉकेट नहीं होता है।
यह स्थापना लचीलापन A20B-2900 सीरीज़ डिज़ाइन में जानबूझकर था।
एक ही ग्राफिक मॉड्यूल उपलब्ध स्लॉट स्थिति के अनुकूल होकर कई नियंत्रक कॉन्फ़िगरेशन की सेवा करता है।
प्रतिस्थापन की सोर्सिंग से पहले, पहचानें कि वर्तमान में स्थापित मॉड्यूल कौन सी स्थिति रखता है और पुष्टि करें कि नियंत्रक में वह स्थिति उपलब्ध है।
यदि OPT1 बोर्ड स्वयं भी विफल या अनुपस्थित है, तो ग्राफिक मॉड्यूल फिट करने से पहले उसे संबोधित करें।
Q1: सीएनसी डिस्प्ले पूरी तरह से काला है। मशीन चालू होती है और अक्ष सामान्य रूप से प्रतिक्रिया करते दिखाई देते हैं। क्या A20B-2900-0350 संभावित दोष है?
सामान्य मशीन फ़ंक्शन के साथ एक काला डिस्प्ले डिस्प्ले उप-प्रणाली दोष का एक मजबूत संकेतक है — ग्राफिक मॉड्यूल, डिस्प्ले यूनिट, या इंटरकनेक्टिंग केबल। मॉड्यूल को बदलने से पहले, पुष्टि करें कि डिस्प्ले यूनिट को पावर मिलती है (अपने स्वयं के पावर एलईडी या आपूर्ति कनेक्शन की जांच करें)।
बिना पावर सप्लाई वाले डिस्प्ले में ग्राफिक मॉड्यूल की स्थिति की परवाह किए बिना कुछ भी दिखाई नहीं देगा।
यदि पावर की पुष्टि हो जाती है, तो नियंत्रक और डिस्प्ले यूनिट के बीच सिग्नल केबल की जांच करें।
यदि पावर और केबल दोनों अच्छे पाए जाते हैं, तो ग्राफिक मॉड्यूल प्राथमिक संदिग्ध बन जाता है।
Q2: डिस्प्ले आंशिक सामग्री दिखाता है — कुछ क्षेत्र सही ढंग से प्रस्तुत होते हैं लेकिन अन्य विकृत वर्ण या कोई डेटा नहीं दिखाते हैं। यह क्या इंगित करता है?
विकृत क्षेत्रों के साथ आंशिक रेंडरिंग एक ग्राफिक प्रोसेसर दोष या डिस्प्ले केबल/कनेक्टर दोष के अनुरूप है।
पूरी तरह से विफल ग्राफिक मॉड्यूल आमतौर पर पूरी तरह से खाली या पूरी तरह से विकृत डिस्प्ले उत्पन्न करता है, न कि चयनात्मक भ्रष्टाचार।
चयनात्मक भ्रष्टाचार अधिक सामान्यतः एक केबल या कनेक्टर समस्या है। ग्राफिक मॉड्यूल को बदलने से पहले दोनों सिरों पर डिस्प्ले केबल कनेक्टर की जांच करें और उन्हें फिर से लगाएं।
Q3: A20B-2900-0350 को बदलने के बाद, डिस्प्ले चालू होता है लेकिन गलत रिज़ॉल्यूशन या डिस्प्ले सामग्री स्थिति से बाहर दिखाता है। क्या गलत हुआ?
मॉड्यूल प्रतिस्थापन के बाद गलत डिस्प्ले ज्यामिति या रिज़ॉल्यूशन या तो मॉड्यूल संशोधन बेमेल या डिस्प्ले पैरामीटर सेटिंग का संकेत देता है जिसे समायोजित करने की आवश्यकता है।
पुष्टि करें कि प्रतिस्थापन मॉड्यूल का भाग संख्या और संशोधन मूल से मेल खाता है।
कुछ FANUC नियंत्रकों को डिस्प्ले प्रकार और रिज़ॉल्यूशन के लिए विशिष्ट ग्राफिक पैरामीटर सेट करने की आवश्यकता होती है; जांचें कि ये पैरामीटर प्रतिस्थापन प्रक्रिया से बचे हैं और मशीन पर स्थापित मॉनिटर प्रकार से मेल खाते हैं।
Q4: मशीन सीरीज़ 16 नियंत्रक का उपयोग करती है। क्या सीरीज़ 15-बी मशीन से A20B-2900-0350 को प्रतिस्थापन के रूप में उपयोग किया जा सकता है?
A20B-2900-0350 सीरीज़ 15-बी (OPT1 बोर्ड पर) और सीरीज़ 16/18 (मुख्य या OPT1 बोर्ड पर) दोनों की सेवा करता है।
यदि स्रोत मॉड्यूल उसी भाग संख्या और संशोधन को वहन करता है जैसा कि स्थापित है, तो यह एक पुष्ट हार्डवेयर मिलान है, भले ही यह मूल रूप से किस नियंत्रक परिवार में फिट किया गया हो।
स्थापना स्थिति से मेल खाती है और भाग संख्या के माध्यम से संगतता की पुष्टि करें, न कि स्रोत मशीन के माध्यम से।
Q5: एक हटाए गए A20B-2900-0350 को स्पेयर के रूप में कैसे संग्रहीत किया जाना चाहिए?
एंटी-स्टैटिक पैकेजिंग में स्थिर कमरे के तापमान पर, आर्द्रता और सीधी धूप से दूर स्टोर करें।
मॉड्यूल में कोई बैटरी या समय-महत्वपूर्ण घटक नहीं हैं जो निष्क्रिय भंडारण में खराब हो जाते हैं — सही एंटी-स्टैटिक हैंडलिंग और सूखी भंडारण की स्थिति मुख्य आवश्यकताएं हैं।
यदि मॉड्यूल को कई वर्षों तक संग्रहीत किया गया है तो स्थापना से पहले बोर्ड एज कनेक्टर संपर्कों का ऑक्सीकरण के लिए निरीक्षण करें।
सोने-चढ़ाया संपर्कों पर हल्का ऑक्सीकरण स्थापना से पहले उपयुक्त संपर्क क्लीनर से साफ किया जा सकता है।
