| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2900-0430 |
भाग संख्या: A20B-2900-0430
निर्माता: FANUC कॉर्पोरेशन (जापान)
उत्पाद प्रकार: कंट्रोल पीसीबी मॉड्यूल
बोर्ड सीरीज़: A20B-2900
अनुप्रयोग:FANUC सीएनसी नियंत्रण प्रणाली स्वचालन

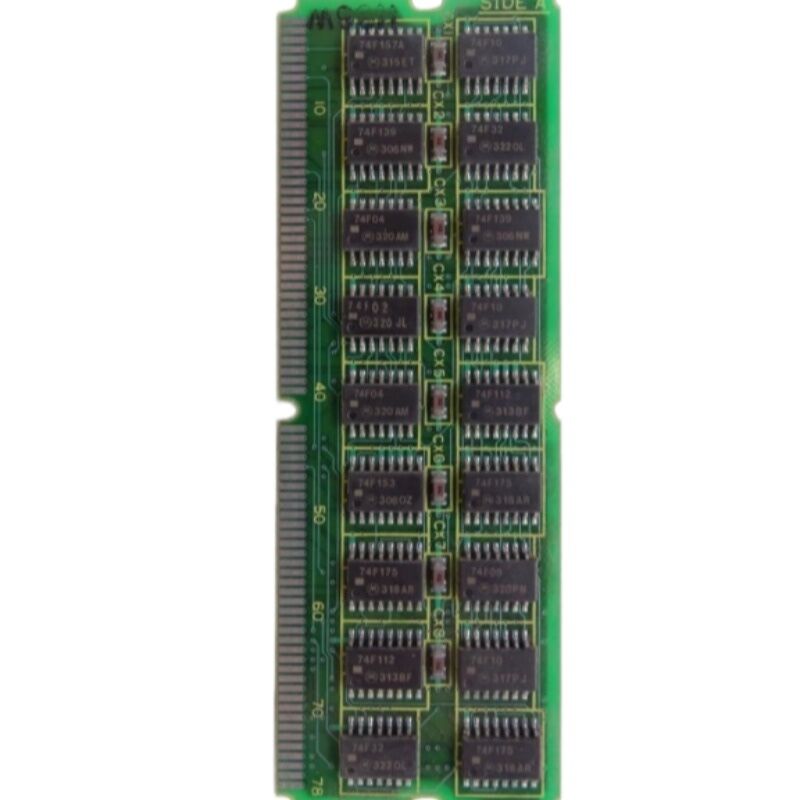

A20B-2900-0430 FANUC की A20B-2900 सीरीज़ का एक प्रिंटेड सर्किट बोर्ड मॉड्यूल है — पीसीबी मॉड्यूल का एक व्यापक परिवार जो FANUC के प्री-आई-सीरीज़ सीएनसी कंट्रोलर रेंज की सेवा करता है, जिसमें सीरीज़ 15, 16, 18, 20 और 21 शामिल हैं।
A20B-2900 परिवार में मेमोरी मॉड्यूल, सिस्टम कंट्रोल मॉड्यूल, स्पिंडल इंटरफ़ेस बोर्ड, सर्वो इंटरफ़ेस कार्ड और ग्राफिक्स मॉड्यूल शामिल हैं। सीरीज़ के भीतर प्रत्येक प्रकार कंट्रोलर में स्थापित होने पर एक विशिष्ट, परिभाषित कार्य करता है।
-0430 ऐसा ही एक प्रकार है, जो इसे समर्थन देने वाली सीएनसी प्रणाली में अपनी विशिष्ट क्षमता का योगदान देता है।
FANUC ने सीरीज़ 16 से 21 सीएनसी कंट्रोलर को एक मॉड्यूलर प्लग-इन बोर्ड दर्शन के आसपास बनाया।
मुख्य सीपीयू बोर्ड ने संरचनात्मक और विद्युत रीढ़ प्रदान की, और प्लग-इन मॉड्यूल ने विशिष्ट कार्य प्रदान किए जिन्होंने कंट्रोलर की क्षमताओं को परिभाषित किया: इसने किस स्पिंडल इंटरफ़ेस का उपयोग किया, इसमें कितनी मेमोरी थी, कौन से आई/ओ कनेक्शन उपलब्ध थे, ऑपरेटर डिस्प्ले ने क्या ग्राफिक्स दिखाए।
इस दर्शन ने FANUC को उपयुक्त प्लग-इन मॉड्यूल के संयोजन का चयन करके कई अलग-अलग मशीन अनुप्रयोगों के लिए एक ही मुख्य बोर्ड को कॉन्फ़िगर करने की अनुमति दी।
A20B-2900-0430 इस मॉड्यूलर आर्किटेक्चर में अपनी परिभाषित स्थिति रखता है।
कंट्रोलर के भीतर इसका कार्य मशीन के स्वचालन की सेवा करता है, जो A20B-2900 सीरीज़ बोर्ड की स्थापित भूमिका के अनुरूप है।
बोर्ड जापान में निर्मित है, FANUC के औद्योगिक-ग्रेड उत्पादन मानकों के अनुसार बनाया गया है, और सीएनसी कैबिनेट वातावरण में निरंतर संचालन के लिए डिज़ाइन किया गया है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2900-0430 |
| निर्माता | FANUC कॉर्पोरेशन |
| उत्पाद प्रकार | कंट्रोल पीसीबी मॉड्यूल |
| बोर्ड सीरीज़ | A20B-2900 |
| अनुप्रयोग | FANUC सीएनसी सीरीज़ 16 / 18 / 20 / 21 और संगत |
| उत्पत्ति | जापान |
| परिचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% आरएच अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
A20B-2900 सीरीज़ की चौड़ाई FANUC के प्री-आई-सीरीज़ मॉड्यूलर आर्किटेक्चर की विशिष्ट विशेषताओं में से एक है।
एकल सीरीज़ पदनाम के भीतर, FANUC ने मॉड्यूल का उत्पादन किया जो एक डॉटर बोर्ड पर साधारण एसआरएएम चिप्स से लेकर एकीकृत स्पिंडल इंटरफेस वाले जटिल सिस्टम कंट्रोल मॉड्यूल तक, विभिन्न क्षमताओं के एफआरएएम स्टोरेज मॉड्यूल, वर्किंग मेमोरी के लिए डीआरएएम मॉड्यूल, डिस्प्ले सिस्टम के लिए सीआरटी कंट्रोल मॉड्यूल और ड्राइव संचार के लिए सर्वो इंटरफ़ेस बोर्ड तक थे।
यह विविधता ही बिंदु थी।
एक ही मुख्य सीपीयू बोर्ड एक टर्निंग सेंटर की सेवा कर सकता है जिसे एनालॉग स्पिंडल इंटरफ़ेस की आवश्यकता होती है, एक मशीनिंग सेंटर जिसे सीरियल स्पिंडल की आवश्यकता होती है, 9-इंच सीआरटी डिस्प्ले वाला एक सिस्टम, और एक छोटी एलसीडी पैनल वाली मशीन — सभी प्रत्येक फ़ंक्शन स्थिति के लिए उपयुक्त A20B-2900 प्रकार का चयन करके।
मशीन निर्माता ने अपने मशीन के डिज़ाइन से मेल खाने वाले संयोजन को चुना। FANUC ने मॉड्यूल का उत्पादन किया।
A20B-2900-0430 इन नियंत्रकों में से एक या अधिक के विन्यास में एक विशिष्ट फ़ंक्शन के लिए एक विशिष्ट मॉड्यूल के रूप में इस पारिस्थितिकी तंत्र में फिट बैठता है।
कंट्रोलर के मॉड्यूल पूरक में इसकी उपस्थिति उस कंट्रोलर की क्षमता सेट का हिस्सा परिभाषित करती है।
A20B-2900 सीरीज़ कंट्रोलर के मॉड्यूलर डिज़ाइन का मशीन मालिकों के लिए एक सीधा व्यावहारिक लाभ है: लक्षित प्रतिस्थापन। जब कोई मॉड्यूल विफल हो जाता है, तो केवल उस मॉड्यूल को बदलने की आवश्यकता होती है। मुख्य सीपीयू बोर्ड और अन्य सभी मॉड्यूल सेवा में बने रहते हैं।
यह सही रखरखाव प्रतिक्रिया है — पूर्ण कंट्रोलर असेंबली को नहीं, बल्कि पहचाने गए खराब मॉड्यूल को बदलना।
इस लाभ को प्राप्त करने के लिए सही दोष पहचान की आवश्यकता होती है।
एकल मॉड्यूल दोष आमतौर पर उस मॉड्यूल के फ़ंक्शन से संबंधित अलार्म उत्पन्न करता है, जबकि अन्य कंट्रोलर फ़ंक्शन बरकरार रहते हैं।
एक मेमोरी मॉड्यूल दोष मेमोरी-संबंधित अलार्म उत्पन्न करता है।
एक स्पिंडल इंटरफ़ेस मॉड्यूल दोष स्पिंडल संचार अलार्म उत्पन्न करता है। एक आई/ओ मॉड्यूल दोष आई/ओ लिंक त्रुटियां उत्पन्न करता है।
ये अलार्म श्रेणियां विशिष्ट मॉड्यूल परिवार की ओर निदान को निर्देशित करने में मदद करती हैं।
A20B-2900-0430 के लिए, निदान दृष्टिकोण अलार्म कोड उत्पन्न करने की पहचान करना है, उन्हें उस फ़ंक्शन क्षेत्र से संबंधित करना है जिसे वे इंगित करते हैं, और पुष्टि करना है कि क्या वह फ़ंक्शन क्षेत्र कंट्रोलर में इस मॉड्यूल की स्थिति से मेल खाता है।
कंट्रोलर के हार्डवेयर मैनुअल और अलार्म कोड दस्तावेज़ीकरण से परामर्श करने पर अलार्म कोड से मॉड्यूल प्रकार तक मैपिंग मिलती है।
A20B-2900 सीरीज़ को FANUC के प्री-आई-सीरीज़ सीएनसी प्लेटफॉर्म के लिए उत्पादित किया गया था। FANUC ने आई-सीरीज़ कंट्रोलर पीढ़ी में संक्रमण के बाद इन मॉड्यूल के मूल उत्पादन को वर्षों पहले बंद कर दिया था। उनका उपयोग करने वाली मशीनें अभी भी सेवा में हैं।
आफ्टरमार्केट आपूर्ति श्रृंखला इन मशीनों का प्रभावी ढंग से समर्थन करती है।
मशीन डीकमीशनिंग से अतिरिक्त परीक्षण किए गए मॉड्यूल प्रतिस्थापन इकाइयों का प्राथमिक स्रोत प्रदान करते हैं। पेशेवर रूप से नवीनीकृत मॉड्यूल — जहां प्रमुख घटकों को बदल दिया जाता है और बोर्ड का कार्यात्मक रूप से परीक्षण किया जाता है — अप्रमाणित अतिरिक्त की तुलना में उच्च आत्मविश्वास प्रदान करते हैं।
घटक स्तर पर काम करने वाली मरम्मत सेवाएं उन विफल मॉड्यूल को बहाल कर सकती हैं जो वास्तव में मरम्मत योग्य हैं, जिससे कार्यात्मक इकाइयों की उपलब्धता बढ़ जाती है, भले ही कुल आपूर्ति धीरे-धीरे घट रही हो।
जब A20B-2900-0430 का प्रतिस्थापन प्राप्त किया जाता है, तो भाग संख्या की सटीक पुष्टि की जानी चाहिए।
A20B-2900 सीरीज़ में कई प्रकार शामिल हैं, और प्रकारों के बीच भौतिक समानता भ्रामक हो सकती है। स्थापित बोर्ड के लेबल से भाग संख्या पढ़ें और उस सटीक संख्या को प्राप्त करें।
Q1: कंट्रोलर द्वारा उत्पन्न अलार्म उस फ़ंक्शन क्षेत्र की ओर इशारा करता है जिसकी सेवा A20B-2900-0430 करता है। प्रतिस्थापन का आदेश देने से पहले दोष को मॉड्यूल के रूप में कैसे पुष्टि किया जा सकता है?
पहले बोर्ड के कनेक्टर की जाँच करें। इसे हटा दें और फिर से लगाएं, क्षति या संदूषण के लिए संपर्कों का निरीक्षण करें, और पुनः परीक्षण करें।
एक ढीला या गंदा कनेक्टर फ़ंक्शन-क्षेत्र अलार्म उत्पन्न कर सकता है जो मॉड्यूल दोष प्रतीत होता है।
यदि पुष्टि किए गए कनेक्टर को फिर से लगाने के बाद अलार्म बना रहता है, तो संदिग्ध मॉड्यूल को संगत स्रोत से ज्ञात-अच्छे मॉड्यूल के साथ स्वैप करें यदि उपलब्ध हो।
यदि अलार्म मॉड्यूल का अनुसरण करता है, तो बोर्ड को दोषपूर्ण पुष्टि किया जाता है।
यदि अलार्म किसी भी मॉड्यूल को स्थापित किए जाने के बावजूद स्थिति के साथ रहता है, तो दोष मुख्य बोर्ड के सॉकेट क्षेत्र में है, न कि मॉड्यूल में।
Q2: A20B-2900-0430 को बदलने के बाद, कंट्रोलर एक नया अलार्म दिखाता है जो पहले मौजूद नहीं था। मूल अलार्म चला गया है। क्या हुआ?
मॉड्यूल प्रतिस्थापन के बाद एक नया अलार्म आमतौर पर इंगित करता है कि प्रतिस्थापन मॉड्यूल में मूल से एक अलग कार्यात्मक विन्यास है, या सिस्टम सॉफ़्टवेयर को नए मॉड्यूल को पहचानने और इनिशियलाइज़ करने की आवश्यकता है।
जांचें कि प्रतिस्थापन मॉड्यूल की भाग संख्या मूल से बिल्कुल मेल खाती है।
यदि यह करता है, तो जांचें कि क्या कंट्रोलर को एक पैरामीटर सेट करने की आवश्यकता है जो मॉड्यूल के विन्यास को पहचानता है।
कुछ A20B-2900 सीरीज़ विन्यासों में, कंट्रोलर सॉफ़्टवेयर को नए मॉड्यूल की उपस्थिति घोषित करने के लिए एक पैरामीटर परिवर्तन की आवश्यकता होती है।
Q3: मॉड्यूल शारीरिक रूप से क्षतिग्रस्त नहीं दिखता है। क्या इसे बदलने के बजाय मरम्मत का प्रयास करना उचित है?
शारीरिक निरीक्षण स्पष्ट दोषों को पकड़ता है — जले हुए घटक, फटे हुए कैपेसिटर, क्षतिग्रस्त ट्रेस — लेकिन कई इलेक्ट्रॉनिक घटक विफलताएं कोई दृश्य संकेत नहीं दिखाती हैं।
एक कैपेसिटर विद्युत रूप से विफल हो सकता है जबकि बरकरार दिखाई देता है।
एक आईसी बिना किसी दृश्य प्रमाण के मामूली संचालन में खराब हो सकता है।
यदि मॉड्यूल लगातार दोष लक्षण उत्पन्न करता है और कनेक्टर को अच्छा पुष्टि किया गया है, तो बोर्ड आंतरिक रूप से विफल हो गया है।
A20B-2900 मॉड्यूल की कमी को देखते हुए एक योग्य तकनीशियन द्वारा मरम्मत पर विचार करना उचित है, लेकिन दोष हल हो गया है इसकी पुष्टि के लिए मरम्मत में कंट्रोलर में कार्यात्मक परीक्षण शामिल होना चाहिए।
Q4: भविष्य में उपयोग के लिए एक अतिरिक्त A20B-2900-0430 मॉड्यूल को कैसे संग्रहीत किया जाना चाहिए?
मूल या समकक्ष एंटी-स्टैटिक पैकेजिंग में स्टोर करें। आर्द्रता की चरम सीमाओं और तापमान चक्रण से दूर, स्थिर कमरे के तापमान पर रखें।
हर साल कनेक्टर संपर्कों का निरीक्षण करें — तांबे के संपर्कों पर संदूषण और ऑक्सीकरण समय के साथ बढ़ता है।
यदि बोर्ड में कोई बैटरी-समर्थित मेमोरी है या बैकअप बैटरी है, तो नियमित अंतराल पर बैटरी वोल्टेज की जांच करें और इसे प्रतिधारण सीमा से नीचे गिरने से पहले बदलें। संग्रहीत बोर्ड को उसके भाग संख्या और भंडारण में रखे जाने की तारीख के साथ स्पष्ट रूप से लेबल करें।
Q5: मशीन एक पूर्ण सीएनसी अपग्रेड के लिए देय है। क्या A20B-2900-0430 वर्तमान कंट्रोलर के लिए विशिष्ट है, या इसे प्रतिस्थापन सीएनसी सिस्टम में पुन: उपयोग किया जा सकता है?
A20B-2900 सीरीज़ मॉड्यूल प्री-आई-सीरीज़ FANUC प्लेटफॉर्म के कंट्रोलर आर्किटेक्चर के लिए विशिष्ट हैं।
यदि सीएनसी अपग्रेड कंट्रोलर को एक आधुनिक आई-सीरीज़ या नए प्लेटफॉर्म से बदलता है, तो पुराने मॉड्यूल को नहीं ले जाया जा सकता है — नया कंट्रोलर एक पूरी तरह से अलग मॉड्यूल प्रारूप, बैकप्लेन आर्किटेक्चर और सॉफ़्टवेयर वातावरण का उपयोग करता है।
A20B-2900-0430 का नए कंट्रोलर में कोई स्थान नहीं होगा।
इसे केवल मूल कंट्रोलर के लिए एक अतिरिक्त के रूप में रखें यदि वह कंट्रोलर कहीं और सेवा में रहता है, या अपग्रेड पूरा होने के बाद इसे जिम्मेदारी से निपटा दें।
