| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2900-0672 |

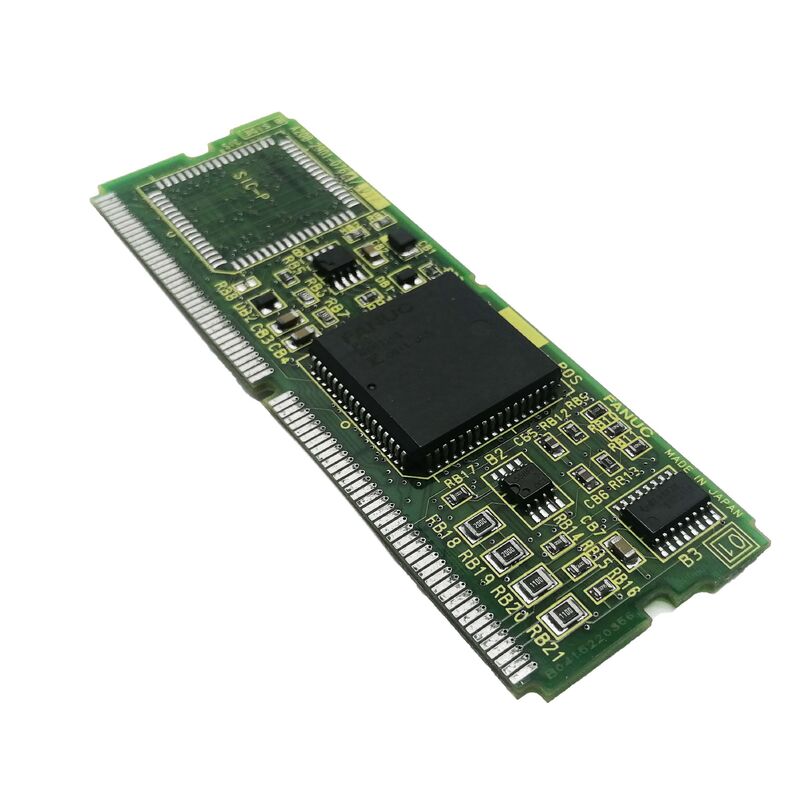

A20B-2900-0672 FANUC की A20B-2900 श्रृंखला से एक सीरियल स्पिंडल मॉड्यूल है - प्लग-इन कार्ड जो सीएनसी नियंत्रण इकाई और स्पिंडल एम्पलीफायर (एसपीएम) के बीच सीरियल संचार लिंक को संभालता है। FANUC के सीएनसी आर्किटेक्चर में, सीरियल स्पिंडल इंटरफ़ेस ने पहले के एनालॉग स्पिंडल आउटपुट को डिजिटल सीरियल लिंक से बदल दिया। सीएनसी नियंत्रण बोर्ड की तरफ स्पिंडल मॉड्यूल सीएनसी के स्पिंडल नियंत्रण फ़ंक्शन से स्पीड कमांड प्राप्त करता है, उन्हें सीरियल लिंक के माध्यम से एसपीएम तक पहुंचाता है, और स्पिंडल स्पीड फीडबैक और अलार्म डेटा को सीएनसी पर वापस लौटाता है।
A20B-2900 श्रृंखला कई FANUC सीएनसी पीढ़ियों में उपयोग किए जाने वाले सीरियल और एनालॉग स्पिंडल इंटरफ़ेस मॉड्यूल को कवर करती है। -0672 प्रत्यय श्रृंखला के भीतर इस विशिष्ट संस्करण की पहचान करता है - प्रत्येक प्रत्यय एक परिभाषित सीएनसी सिस्टम स्थिति और संचार कॉन्फ़िगरेशन को संबोधित करता है। A20B-2900 श्रृंखला में आसन्न वेरिएंट विभिन्न सीएनसी पीढ़ियों या कॉन्फ़िगरेशन की सेवा करते हैं और विशिष्ट बोर्ड स्थिति और सीएनसी मॉडल की पुष्टि किए बिना विनिमेय नहीं हैं।
जब A20B-2900-0672 विफल हो जाता है, तो CNC स्पिंडल एम्पलीफायर के साथ संचार खो देता है। स्पिंडल को आदेश नहीं दिया जा सकता और मशीन काटने का कार्य नहीं कर सकती। दोष आम तौर पर सीएनसी पर स्पिंडल अलार्म या स्पिंडल संचार अलार्म के रूप में प्रस्तुत होता है, तब भी जब स्पिंडल एम्पलीफायर और मोटर भौतिक रूप से बरकरार होते हैं।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए20बी-2900-0672 |
| शृंखला | A20B-2900 |
| प्रकार | सीरियल स्पिंडल मॉड्यूल |
| इंटरफ़ेस | सीरियल (डिजिटल स्पिंडल लिंक) |
| समारोह | सीएनसी-टू-एसपीएम स्पिंडल संचार |
| मूल | जापान |
FANUC सीएनसी नियंत्रण स्पिंडल एम्पलीफायर को कमांड करने के लिए या तो सीरियल स्पिंडल इंटरफ़ेस या एनालॉग स्पिंडल इंटरफ़ेस का उपयोग करते हैं। ये दो इंटरफ़ेस प्रकार विनिमेय नहीं हैं - एक सीरियल स्पिंडल मॉड्यूल एक एनालॉग-इंटरफ़ेस स्पिंडल एम्पलीफायर को कमांड नहीं कर सकता है, और इसके विपरीत।
सीरियल इंटरफ़ेस सीएनसी मॉड्यूल और एसपीएम के बीच फाइबर-ऑप्टिक या केबल लिंक पर डिजिटल स्पीड कमांड, फीडबैक और डायग्नोस्टिक डेटा ले जाता है। A20B-2900-0672 सीरियल इंटरफ़ेस प्रकार है - इस मॉड्यूल को प्रतिस्थापन के रूप में निर्दिष्ट करने से पहले पुष्टि करें कि स्थापित स्पिंडल एम्पलीफायर भी एक सीरियल-इंटरफ़ेस एसपीएम है। यदि मशीन एनालॉग-इंटरफ़ेस स्पिंडल ड्राइव का उपयोग करती है तो एक एनालॉग स्पिंडल मॉड्यूल (सेवा दस्तावेज़ में "-xxxx एनालॉग" द्वारा पहचाना गया) की आवश्यकता होगी।
Q1: स्पिंडल मॉड्यूल विफलता को स्पिंडल एम्पलीफायर विफलता से कैसे अलग किया जाता है?
स्पिंडल मॉड्यूल की खराबी सीएनसी और एसपीएम के बीच संचार अलार्म के रूप में प्रस्तुत होती है - सीएनसी स्पिंडल सीरियल लिंक को स्थापित या बनाए नहीं रख सकती है। स्पिंडल एम्पलीफायर की खराबी एसपीएम इकाई पर ही अलार्म के रूप में प्रस्तुत होती है (एसपीएम फेस पर एलईडी कोड या अलार्म रीडआउट)। यदि एसपीएम संचार अलार्म दिखाता है जबकि एसपीएम हार्डवेयर क्षतिग्रस्त नहीं दिखता है, तो सीएनसी पक्ष पर स्पिंडल मॉड्यूल संदिग्ध है।
Q2: क्या A20B-2900-0672 को बदलने के लिए स्पिंडल पैरामीटर पुनः प्रवेश की आवश्यकता है?
स्पिंडल मोटर पैरामीटर सीएनसी नियंत्रक की मुख्य मेमोरी में संग्रहीत होते हैं, स्पिंडल मॉड्यूल में नहीं। समान-से-समान प्रतिस्थापन के लिए, स्पिंडल पैरामीटर अप्रभावित रहते हैं। स्थापना के बाद सत्यापित करें कि स्पिंडल मोटर प्रकार के पैरामीटर सही हैं और उत्पादन पर लौटने से पहले कम गति पर सामान्य स्पिंडल संचालन की पुष्टि करें।
Q3: क्या A20B-2900 सीरियल स्पिंडल मॉड्यूल वेरिएंट विनिमेय हैं?
नहीं, A20B-2900 श्रृंखला में प्रत्येक प्रत्यय एक विशिष्ट सीएनसी सिस्टम स्लॉट और कॉन्फ़िगरेशन को संबोधित करता है। एक अलग -xxxx प्रत्यय को प्रतिस्थापित करने से संचार त्रुटियां उत्पन्न हो सकती हैं या सीएनसी स्पिंडल मॉड्यूल का पता लगाने में विफल हो सकती है। स्थापित बोर्ड के लेबल से विशेष रूप से A20B-2900-0672 की पुष्टि करें।
Q4: मशीन बिना किसी भौतिक स्पिंडल क्षति के एक स्पिंडल अलार्म दिखाती है। क्या जाँच होनी चाहिए?
सबसे पहले पुष्टि करें कि स्पिंडल मॉड्यूल और एसपीएम के बीच सीरियल लिंक केबल बरकरार है और दोनों सिरों पर पूरी तरह से बैठा है। एक क्षतिग्रस्त फाइबर केबल या ढीला कनेक्टर मॉड्यूल विफलता के समान स्पिंडल संचार अलार्म उत्पन्न करता है। यदि केबल के अच्छे होने की पुष्टि हो जाती है, तो A20B-2900-0672 मॉड्यूल दोष स्रोत बन जाता है।
Q5: A20B-2900-0672 कैसे प्राप्त किया जाता है?
FANUC सीएनसी स्पेयर पार्ट्स आफ्टरमार्केट के माध्यम से - A20B-2900 श्रृंखला मॉड्यूल डीलर और FANUC मरम्मत विशेषज्ञ। स्थापित बोर्ड लेबल से विशेष रूप से A20B-2900-0672 की पुष्टि करें। A20B-2900 परिवार सीएनसी इंटरफ़ेस मॉड्यूल की एक बड़ी श्रृंखला तक फैला हुआ है; सटीक प्रत्यय चयन पैरामीटर है.
