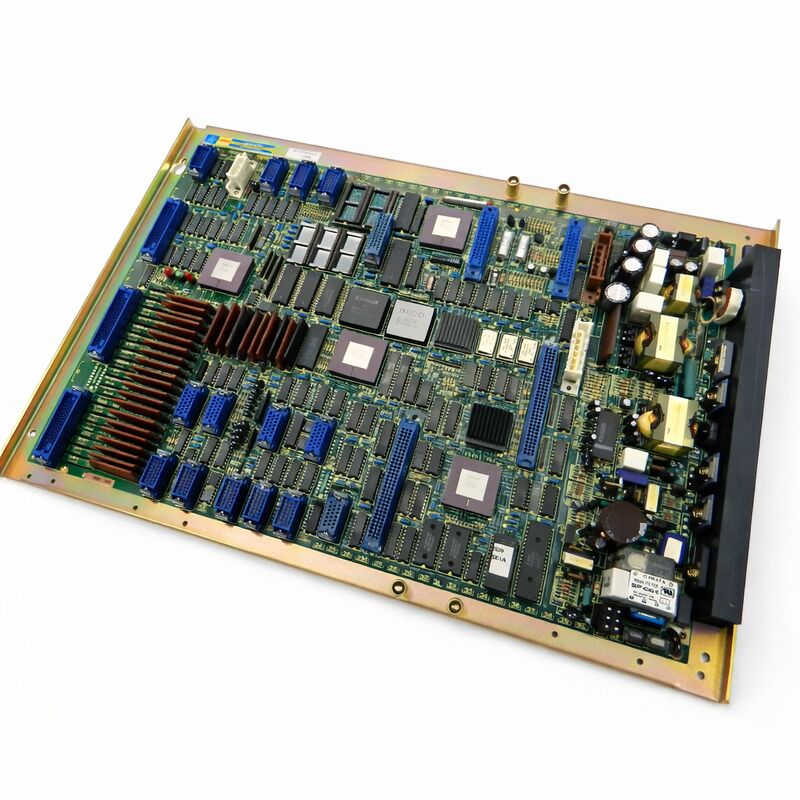

भाग संख्या: A16B-1010-0170
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: मास्टर पीसीबी / मुख्य नियंत्रण बोर्ड
पदनाम: 0TE मास्टर पीसीबी
स्थिति: निर्माता द्वारा बंद
A16B-1010-0170 FANUC सीरीज 0TE सीएनसी नियंत्रण प्रणाली के लिए मास्टर पीसीबी है। FANUC की सीरीज 0 आर्किटेक्चर में, मास्टर पीसीबी केंद्रीय बोर्ड है — वह बोर्ड जो सभी सीएनसी कार्यों का समन्वय करता है।
एक्सिस नियंत्रण, स्पिंडल कमांड, पीएमसी निष्पादन, ऑपरेटर इंटरफ़ेस, और आई/ओ प्रबंधन सभी इस बोर्ड के माध्यम से या इससे प्रवाहित होते हैं। जब मास्टर पीसीबी विफल हो जाता है, तो सीएनसी पूरी तरह से विफल हो जाता है। कंट्रोलर में कोई अन्य बोर्ड समान महत्व नहीं रखता है।
A16B-1010 श्रृंखला FANUC की सीरीज 0 सीएनसी पीढ़ी के लिए मास्टर पीसीबी परिवार को कवर करती है। विभिन्न प्रत्यय संख्याएं 0 सीरीज परिवार के भीतर विभिन्न वेरिएंट की पहचान करती हैं — प्रत्येक एक विशिष्ट मॉडल के लिए ट्यून किया गया है।
-0170 0TE वेरिएंट है। यह एक ही पीढ़ी के अन्य मॉडलों के लिए बोर्डों के साथ विनिमेय नहीं है, भले ही वे शारीरिक रूप से समान दिखते हों।
यह बोर्ड निर्माता द्वारा बंद कर दिया गया है। FANUC अब इसका उत्पादन नहीं करता है।
सीरीज 0TE नियंत्रण चलाने वाली मशीनों का स्थापित आधार इस हिस्से के लिए एकमात्र मांग है — और वह मांग वास्तविक है। ये मशीनें अभी भी टर्निंग सेंटर, ईडीएम उपकरण और अन्य अनुप्रयोगों में उत्पादन में हैं जहां सीरीज 0TE व्यापक रूप से तैनात था।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-1010-0170 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | मास्टर पीसीबी / मुख्य नियंत्रण बोर्ड |
| पदनाम | 0TE मास्टर पीसीबी |
| बोर्ड श्रृंखला | A16B-1010 |
| संगत प्रणाली | FANUC सीरीज 0TE सीएनसी |
| उत्पादन स्थिति | निर्माता द्वारा बंद |
| उत्पत्ति | जापान |
| संचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% आरएच अधिकतम (गैर-संघनित) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
सीरीज 0 सीएनसी प्रणाली में मास्टर पीसीबी सिस्टम हब है। इसमें मुख्य सीपीयू, एक्सिस नियंत्रण के लिए सर्वो एलएसआई, और कंट्रोलर में अन्य बोर्डों से जुड़ने वाला इंटरफ़ेस लॉजिक होता है। कैबिनेट में हर दूसरा बोर्ड मास्टर पीसीबी के माध्यम से या उससे संचार करता है।
एक्सिस स्थिति कमांड यहां से उत्पन्न होते हैं।
सर्वो लूप यहां चलता है। पीएमसी लैडर निष्पादन यहां प्रबंधित किया जाता है। जब ऑपरेटर एमडीआई पैनल पर एक कुंजी दबाता है, तो सिग्नल मास्टर पीसीबी तक पहुंचता है। जब मशीन का एम-कोड कूलेंट के लिए कहता है, तो मास्टर पीसीबी इसे संसाधित करता है।
इस बोर्ड की भूमिका का दायरा बताता है कि मास्टर पीसीबी की खराबी पूरी मशीन को ऑफ़लाइन क्यों ले जाती है, जबकि अधिकांश अन्य बोर्डों में विफलता केवल एक विशिष्ट कार्य को प्रभावित करती है।
सीरीज 0TE मशीनों पर — जो आमतौर पर सीएनसी खराद, टर्निंग सेंटर और वायर ईडीएम सिस्टम होते हैं — मास्टर पीसीबी इन मशीन प्रकारों के लिए उपयुक्त एक्सिस कॉन्फ़िगरेशन को संभालता है।
0TE वेरिएंट इस विशिष्ट एप्लिकेशन की कार्यात्मक और विद्युत आवश्यकताओं को दर्शाता है।
FANUC ने A16B-1010-0170 को बंद कर दिया क्योंकि सीरीज 0 पीढ़ी को नए नियंत्रण प्लेटफार्मों द्वारा प्रतिस्थापित किया गया था। कोई नया उत्पादन मौजूद नहीं है।
आज उपलब्ध हर इकाई या तो मूल अतिरिक्त (भंडारित नई लेकिन अप्रयुक्त) है या क्षेत्र से खींची गई एक नवीनीकृत/मरम्मत की गई इकाई है।
जब उपलब्ध हो तो अतिरिक्त इकाइयां बेहतर होती हैं।
उन्होंने संचालन घंटे जमा नहीं किए हैं और कोई क्षेत्र विफलता इतिहास नहीं है। अतिरिक्त उपलब्ध न होने पर नवीनीकृत और मरम्मत की गई इकाइयां मान्य विकल्प हैं, बशर्ते मरम्मत स्रोत के पास FANUC सीरीज 0 मास्टर पीसीबी के साथ वास्तविक अनुभव हो और बिक्री से पहले बोर्डों का पूरी तरह से परीक्षण किया गया हो।
विरासत FANUC बोर्डों के लिए बाजार में नकली मौजूद हैं।
यह सैद्धांतिक नहीं है। लेबल पर गलत भाग संख्या वाले बोर्ड, गलत घटक आबादी, या बस कार्यात्मक इकाइयों के रूप में पुन: पैक किए गए विफल बोर्ड प्रसारित होते हैं। ऐसे आपूर्तिकर्ताओं से खरीदें जो मूल और परीक्षण परिणामों की पुष्टि कर सकें।
सीरीज 0TE कंट्रोलर में मास्टर पीसीबी को बदलने के लिए पूर्ण सिस्टम डेटा पुनर्स्थापना की आवश्यकता होती है। बोर्ड स्थापित होने के बाद पैरामीटर, संग्रहीत प्रोग्राम और पीएमसी डेटा को बैकअप से लोड किया जाना चाहिए। बोर्ड स्वयं मशीन के दस्तावेज़ीकरण में परिभाषित स्थिति में कंट्रोलर रैक में स्थापित होता है।
मशीन के कॉन्फ़िगरेशन से मेल खाने वाले पैरामीटर सेट को लोड किया जाना चाहिए।
इसमें मशीन-विशिष्ट सर्वो गेन सेटिंग्स, एक्सिस यात्रा सीमाएं और पीएमसी आई/ओ असाइनमेंट शामिल हैं। गलत तरीके से लोड किए गए पैरामीटर तत्काल एक्सिस अलार्म या असुरक्षित व्यवहार का कारण बन सकते हैं।
मास्टर पीसीबी को बदलने के बाद एक्सिस चलाने से पहले हमेशा मशीन दस्तावेज़ीकरण के विरुद्ध पैरामीटर सत्यापित करें।
Q1: सीरीज 0TE कंट्रोलर चालू होता है लेकिन तुरंत सिस्टम अलार्म दिखाता है। क्या मास्टर पीसीबी दोषपूर्ण हो सकता है?
सीरीज 0 सीएनसी सिस्टम पर स्टार्टअप अलार्म में अक्सर दो अंकों का अलार्म कोड शामिल होता है। सीरीज 0 रखरखाव मैनुअल में विशिष्ट कोड देखें।
900 श्रृंखला में कोड आमतौर पर मास्टर पीसीबी या इसके निकटवर्ती सर्किट से जुड़े हार्डवेयर विफलताओं का संकेत देते हैं। अन्य श्रेणियों के कोड मेमोरी, सर्वो, या सॉफ्टवेयर मुद्दों का संकेत दे सकते हैं।
मास्टर पीसीबी की खराबी मानने से पहले अलार्म कोड निदान को काफी हद तक सीमित कर देता है।
Q2: क्या A16B-1010-0170 को घटक स्तर पर मरम्मत किया जा सकता है?
अनुभवी तकनीशियनों के लिए FANUC सीरीज 0 स्कीमेटिक्स और उपयुक्त परीक्षण उपकरणों तक पहुंच के साथ घटक-स्तरीय मरम्मत संभव है।
सामान्य विफलता मोड में बैटरी सर्किट विफलताएं, कैपेसिटर का क्षरण, और पावर ट्रांजिएंट से सर्वो एलएसआई क्षति शामिल हैं।
इस बोर्ड पर मालिकाना FANUC एलएसआई उपकरणों को स्वतंत्र रूप से सोर्स नहीं किया जा सकता है — यदि सर्वो एलएसआई विफल हो गया है, तो बोर्ड प्रतिस्थापन ही एकमात्र व्यवहार्य मार्ग है।
Q3: मास्टर पीसीबी विफल होने से पहले पैरामीटर का बैकअप नहीं लिया गया था। क्या उन्हें पुनर्प्राप्त किया जा सकता है?
अधिकांश मामलों में सीधे विफल बोर्ड से नहीं। यदि बोर्ड में आंशिक खराबी है — यह चालू होता है लेकिन अलार्म देता है — बोर्ड को हटाने से पहले सीएनसी इंटरफ़ेस के माध्यम से कुछ पैरामीटर अभी भी पढ़े जा सकते हैं। पूरी तरह से मृत बोर्ड कुछ भी नहीं देता है।
यदि कोई बैकअप मौजूद नहीं है, तो पैरामीटर को मशीन के दस्तावेज़ीकरण या मशीन निर्माता के रिकॉर्ड से मैन्युअल रूप से फिर से दर्ज किया जाना चाहिए।
Q4: A16B-1010-0170 को बदलते समय क्या बोर्ड संशोधन स्तर का मिलान करना आवश्यक है?
एक ही भाग संख्या के भीतर संशोधन स्तर आमतौर पर पीसीबी लेआउट परिवर्तनों को इंगित करते हैं जो कार्य को प्रभावित नहीं करते हैं।
अधिकांश मामलों में, A16B-1010-0170 का कोई भी संशोधन दूसरे के लिए एक वैध प्रतिस्थापन है।
हालांकि, बहुत विशिष्ट सॉफ़्टवेयर संस्करणों या संशोधन इतिहास वाली मशीनों के लिए, स्थापना से पहले सेवा दस्तावेज़ीकरण के साथ संगतता की पुष्टि करें।
Q5: मशीन कई वर्षों से निष्क्रिय है। कंट्रोलर चालू होता है लेकिन चलता नहीं है। क्या यह मास्टर पीसीबी समस्या है?
लंबी निष्क्रिय अवधि बैटरी-समर्थित एसआरएएम डेटा के नुकसान का कारण बनती है यदि बैकअप बैटरी को बनाए नहीं रखा गया था।
लंबे भंडारण के बाद नहीं चल सकने वाली मशीन में अक्सर उसका पैरामीटर सेट खो जाता है — मास्टर पीसीबी विफल नहीं होता है। पहले बैकअप बैटरी की जांच करें।
यदि बैटरी मृत है और पैरामीटर खो गए हैं, तो बैकअप से पुनर्स्थापित करें या मैन्युअल रूप से फिर से दर्ज करें।
यदि पैरामीटर मौजूद हैं और मान्य हैं, लेकिन मशीन अभी भी नहीं चलती है, तो हार्डवेयर का निदान करने के लिए आगे बढ़ें।
