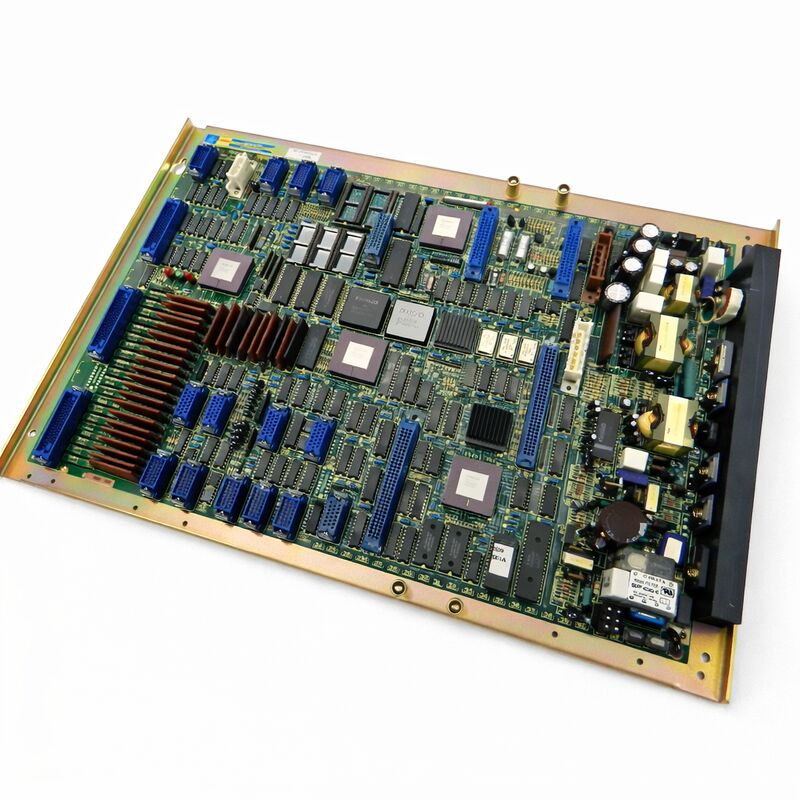

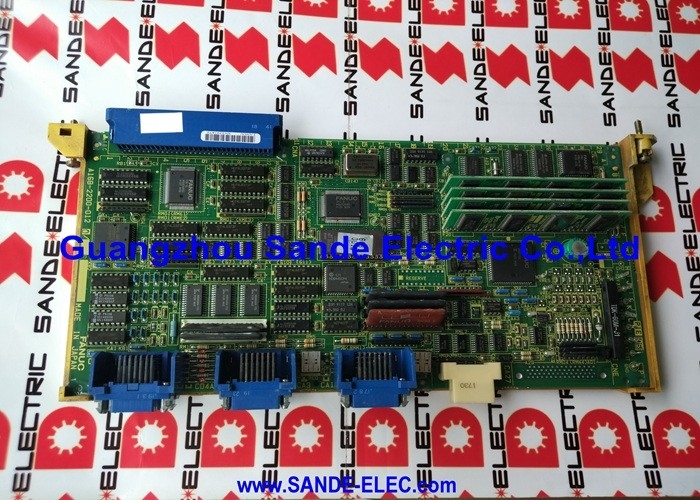

A16B-1010-0240 Fanuc मदर बोर्ड A16B10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240

भाग संख्याःA16B-1010-0240

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:मास्टर पीसीबी (मुख्य CPU बोर्ड)

बोर्ड श्रृंखलाःA16B-1010

संगत प्रणालियाँ:FANUC प्रणाली 10, 11, 12; एफ0-मैट सीएनसी

अक्ष नियंत्रण:2 अक्ष (वैकल्पिक अतिरिक्त अक्ष विस्तार के साथ)

अवलोकन

A16B-1010-0240 मास्टर पीसीबी है FANUC की F0-Mate सीएनसी प्रणाली और संबंधित सिस्टम 10, 11 और 12 नियंत्रक प्लेटफार्मों के लिए मुख्य सीपीयू बोर्ड है।

यह पहली पीढ़ी का डिजिटल मैट श्रृंखला मास्टर बोर्ड हैः एक कॉम्पैक्ट की केंद्रीय बुद्धि,स्व-निहित सीएनसी इकाई जो कि उपकरण मशीन बाजार के निचले छोर के लिए डिज़ाइन की गई है जहां लागत और सादगी विश्वसनीय डिजिटल प्रदर्शन के साथ मायने रखती है.

F0-Mate नाम से यह पूरी तरह से डिजिटल सीएनसी प्रणाली के रूप में पहचाना जाता है।

बड़े 0-A और बाद के 0-C श्रृंखला नियंत्रकों के विपरीत जो अलग-अलग फ़ंक्शन बोर्डों के साथ मॉड्यूलर रैक आधारित वास्तुकला का उपयोग करते थे,F0-Mate एक ही मास्टर बोर्ड पर आवश्यक सीएनसी कार्यों को केंद्रित.

इस बोर्ड में मुख्य सीपीयू है, दो अक्षीय डिजिटल नियंत्रण के लिए सर्वो इंटरफ़ेस, मशीन कनेक्शन के लिए I / O अनुभाग, एक अंतर्निहित बिजली की आपूर्ति इकाई,और बड़े 0-सीरीज मशीनों में पाई जाने वाली PMC-L सीढ़ी इकाई के स्थान पर इन नियंत्रकों में प्रयुक्त पीसी कैसेट स्टोरेज सिस्टम के लिए समर्थन.

इस बोर्ड में एक मूल मोनोक्रोम ग्राफिक्स डिस्प्ले ¥ होता है, जो कि मशीन टूल्स के अनुप्रयोगों के लिए उपयुक्त है।

ये अनुप्रयोग आम तौर पर छोटे टर्निंग केंद्र और कॉम्पैक्ट मशीनिंग केंद्र थे जहां अक्ष संख्या कम थी, कार्यक्रम जटिलता मध्यम थी,और प्राथमिकता एक सुलभ मूल्य बिंदु पर विश्वसनीय डिजिटल सीएनसी प्रदर्शन थाएफ0-मैट ने यह हासिल किया है।

यह एक कॉम्पैक्ट पैकेज में एक पूर्ण, कार्यात्मक डिजिटल सीएनसी था।

इन प्रणालियों में से कई आज भी उन मशीनों पर उत्पादनशील सेवा में हैं जिनके लिए वे डिज़ाइन किए गए थे।

प्रमुख विनिर्देश

संदर्भ में एफ0-मैट

FANUC का 0-सीरीज सीएनसी प्लेटफॉर्म अपने युग की सबसे व्यावसायिक रूप से सफल सीएनसी उत्पाद लाइनों में से एक था।0-C ️ विश्व विनिर्माण उद्योग में संचालित मशीनिंग केंद्र और टर्निंग केंद्र.

मटे वेरिएंट एक महत्वपूर्ण बाजार खंड के लिए FANUC का जवाब थे:मशीन बिल्डरों जो एक वास्तविक FANUC डिजिटल सीएनसी की जरूरत है, लेकिन पाया पूर्ण 0-सीरीज बहुत महंगा या उनके कॉम्पैक्ट मशीन डिजाइन के लिए बहुत बड़ा.

F0-Mate ने 0-सीरीज़ के अनुभव का मूल प्रदान किया ∙ डिजिटल सर्वो नियंत्रण, परिचित FANUC प्रोग्रामिंग वातावरण,मानक जी-कोड कार्यक्षमता एक आकार कारक में और एक कीमत पर जो छोटी मशीनों के लिए उपयुक्त है.

बोर्ड की अंतर्निहित बिजली की आपूर्ति ने एक अलग पीएसयू मॉड्यूल की आवश्यकता को समाप्त कर दिया। अंतर्निहित I / O ने बुनियादी मशीन कनेक्टिविटी के लिए अलग I / O बोर्ड आवश्यकताओं को समाप्त कर दिया।

दो-अक्षीय नियंत्रण मानक था, जब मशीन की आवश्यकता होती थी तो 1810-0010 एड-ऑन बोर्ड के माध्यम से तीसरी अक्ष जोड़ने का विकल्प था।

पीसी कैसेट स्टोरेज इस पीढ़ी की एक परिभाषित विशेषता थी। भाग कार्यक्रमों को कैसेट टेप पर संग्रहीत किया गया था जिन्हें नियंत्रक में लोड किया जा सकता था।

यह इस वर्ग की मशीनों के लिए उस युग की स्वीकृत भंडारण तकनीक थी।

मास्टर बोर्ड की भूमिका

एफ0-मैट सीएनसी का प्रत्येक कार्य इस मास्टर बोर्ड के माध्यम से जाता है। जब मशीन ऑपरेटर एमडीआई कीबोर्ड पर एक कमांड इनपुट करता है, तो मास्टर बोर्ड इसे संसाधित करता है।जब सीएनसी एक काटने पथ interpolates, मास्टर बोर्ड अक्ष स्थितियों की गणना करता है।

जब PMC तर्क मशीन इनपुट पढ़ता है और मशीन आउटपुट ड्राइव करता है, तो वे I/O लेनदेन इस बोर्ड पर I/O अनुभाग से गुजरते हैं।

जब डिस्प्ले प्रोग्राम की सामग्री या अक्ष की स्थिति दिखाता है, तो ग्राफिक्स का निर्माण इस बोर्ड पर होता है।

कार्यों की इस एकाग्रता का अर्थ है कि एक विफल मास्टर बोर्ड मशीन को पूरी तरह से रोक देता है।

मास्टर बोर्ड के विफल होने पर आंशिक संचालन संभव नहीं है ∙ कोई अन्य बोर्ड इसके किसी भी कार्य को नहीं लेता है।

जब तक बोर्ड की मरम्मत या प्रतिस्थापन नहीं हो जाता, तब तक मशीन बंद रहती है।

मास्टर बोर्ड की गलती का संदेह होने पर F0-Mate के लिए नैदानिक दृष्टिकोण सरल कारणों को समाप्त करने से शुरू होता है।

बोर्ड के भीतर बिजली की आपूर्ति में गड़बड़ी होने से अंधेरा डिस्प्ले होता है और मशीन प्रतिक्रिया नहीं देती है, लेकिन यह बाहरी बिजली की समस्या भी हो सकती है।

सीपीयू की खराबी आमतौर पर पावर-ऑन पर एक अलार्म उत्पन्न करती है जिसे नियंत्रक साफ नहीं कर सकता है।

एक सर्वो इंटरफेस दोष यांत्रिक कारण के बिना स्टार्टअप पर सर्वो अलार्म का उत्पादन करता है।

अलार्म कोड पढ़ना यदि कोई प्रदर्शित होता है तो पहला नैदानिक कदम है।

पुरानी प्रणालियों की मरम्मत और रखरखाव

A16B-1010-0240 एक विरासत उत्पाद है। FANUC ने लंबे समय से मूल उत्पादन बंद कर दिया है।

हालांकि, इसका उपयोग करने वाली मशीनें अक्सर अभी भी उत्पादक होती हैं।

एक F0-Mate नियंत्रक के साथ एक अच्छी तरह से बनाए रखा छोटा टर्निंग सेंटर दशकों तक विश्वसनीय रूप से काम कर सकता हैबशर्ते इलेक्ट्रॉनिक्स को बनाए रखा जाए.

इस नियंत्रक के साथ एक मशीन को बनाए रखने का मतलब है कि प्रतिस्थापन बोर्डों तक पहुंच बनाए रखना।

इन मशीनों का समर्थन बाद की आपूर्ति श्रृंखला द्वारा किया जाता है, जिसमें परीक्षण किए गए अतिरिक्त बोर्ड, पेशेवर रूप से मरम्मत किए गए मूल बोर्ड और सीएनसी सेवा विशेषज्ञों द्वारा प्रदान की जाने वाली विनिमय सेवाएं शामिल हैं।

बोर्ड-स्तरीय मरम्मत सेवा अक्सर एक विफल A16B-1010-0240 को परीक्षण किए गए प्रतिस्थापन इकाई की कीमत से काफी कम लागत पर बहाल कर सकती है, जिससे मरम्मत एक व्यवहार्य पहला विकल्प बन जाती है जब समय अनुमति देता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: F0-Mate नियंत्रक एक खाली स्क्रीन दिखाता है और किसी भी इनपुट पर कोई प्रतिक्रिया नहीं देता है। मशीन में कोई अन्य अलार्म नहीं है। संभावित कारण क्या है?

नियंत्रक प्रतिक्रिया के बिना एक खाली स्क्रीन आम तौर पर मास्टर बोर्ड की आंतरिक बिजली की आपूर्ति के नुकसान या एक विनाशकारी सीपीयू त्रुटि को इंगित करती है जो स्टार्टअप अनुक्रम को चलाने से रोकती है।पहले पुष्टि करें कि नियंत्रक के लिए बाहरी आपूर्ति वोल्टेज सही है.

यदि बाहरी आपूर्ति की पुष्टि अच्छी है, तो बोर्ड के आंतरिक बिजली आपूर्ति सर्किट संभवतः विफल हो गए हैं।

किसी भी फ्यूज या दिखाई देने वाले क्षतिग्रस्त घटकों के लिए बोर्ड का निरीक्षण करें। बोर्ड की मरम्मत या प्रतिस्थापन उचित अगला कदम है।

Q2: मशीन चल रही है लेकिन डिस्प्ले केवल आंशिक सामग्री दिखाता है ️ कुछ क्षेत्र सही हैं और अन्य भ्रमित हैं। अन्यथा सीएनसी सामान्य रूप से काम करता है। क्या यह मास्टर बोर्ड है?

अन्यथा सामान्य मशीन संचालन के साथ प्रदर्शन भ्रष्टाचार सीपीयू या सर्वो नियंत्रण सर्किट के बजाय मास्टर बोर्ड के ग्राफिक्स अनुभाग को इंगित करता है।

सीपीयू काम कर रहा है (मशीन चल रही है), लेकिन ग्राफिक्स जनरेशन सर्किट में एक खराब घटक है।

इस प्रकार की खराबी को अक्सर इस बोर्ड श्रृंखला से परिचित विशेषज्ञ द्वारा घटक स्तर पर ठीक किया जा सकता है।

Q3: F0-Mate किसी भी गति के आदेश से पहले, प्रत्येक पावर-ऑन पर अक्ष 1 पर एक निरंतर सर्वो अलार्म दिखाता है। सर्वो मोटर और केबल परीक्षण के रूप में अच्छा है। मास्टर बोर्ड पर क्या जांच की जानी चाहिए?

प्रमाणित अच्छे बाहरी घटकों के साथ पावर-ऑन पर एक निरंतर सर्वो अलार्म मास्टर बोर्ड पर सर्वो इंटरफेस सर्किट की ओर इशारा करता है।

बोर्ड का सर्वो एलएसआई या इंटरफेस सर्किट अपना आरंभ पूरा नहीं कर रहा है।

यह बोर्ड स्तर पर एक दोष है। यह निष्कर्ष निकालने से पहले, सत्यापित करें कि बोर्ड पर अक्ष इंटरफ़ेस केबल कनेक्टर साफ और पूरी तरह से बैठा है।

यदि कनेक्टर की पुष्टि ठीक है, तो बोर्ड के सर्वो इंटरफेस सर्किट को ध्यान देने की आवश्यकता है।

Q4: एक प्रतिस्थापन A16B-1010-0240 प्राप्त किया गया था। स्थापना से पहले, क्या डेटा तैयार किया जाना चाहिए?

F0-Mate नियंत्रक के मापदंडों को नियंत्रणक पर संग्रहीत किया जाता है, अक्ष मापदंड, I/O असाइनमेंट, फ़ीड सीमाएं, मशीन स्थिरांक।

एक प्रतिस्थापन बोर्ड की स्थापना के बाद, इन मापदंडों को बहाल करने की आवश्यकता होगी।

यदि मूल नियंत्रक से पैरामीटर बैकअप लिया गया था (कैसेट टेप पर, RS-232 इंटरफ़ेस के माध्यम से, या किसी भी उपलब्ध बैकअप विधि के माध्यम से), उस बैकअप की आवश्यकता होगी।

पैरामीटर बैकअप तैयार करें, भाग कार्यक्रम बैकअप, और बोर्ड प्रतिस्थापन शुरू करने से पहले इस मशीन के लिए सही सिस्टम सॉफ्टवेयर संस्करण की पुष्टि.

Q5: F0-Mate के पीसी कैसेट ड्राइव में भी खराबी आई है। क्या कैसेट ड्राइव के बिना मशीन को संचालित करना अभी भी संभव है?

F0-Mate में भाग कार्यक्रम आमतौर पर कैसेट से लोड होते हैं या सीधे MDI कीबोर्ड पर दर्ज किए जाते हैं।

यदि कैसेट ड्राइव विफल हो गया है, तो प्रोग्राम अभी भी एमडीआई कीबोर्ड पर दर्ज किए जा सकते हैं ∙ यह छोटे कार्यक्रमों के लिए व्यावहारिक है।

लंबे कार्यक्रमों के लिए, आरएस-232 सीरियल पोर्ट के माध्यम से एक डीएनसी इंटरफ़ेस एक विकल्प हो सकता है यदि नियंत्रक का सॉफ्टवेयर और मशीन का विन्यास इसका समर्थन करता है।

इस विशिष्ट नियंत्रक संस्करण की RS-232 DNC क्षमता के लिए F0-Mate कनेक्शन मैनुअल देखें.
