सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2900-0930 |
भाग संख्याःA20B-2900-0930
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:सीपीयू मॉड्यूल (एमपीयू बोर्ड)
प्रोसेसर:इंटेल 80386SX (i386sx)
बोर्ड श्रृंखलाःA20B-2900
संगत प्रणालियाँ:FANUC सीरीज 18-A, सीरीज 21 और संगत
स्थितिःनिर्माता द्वारा बंद

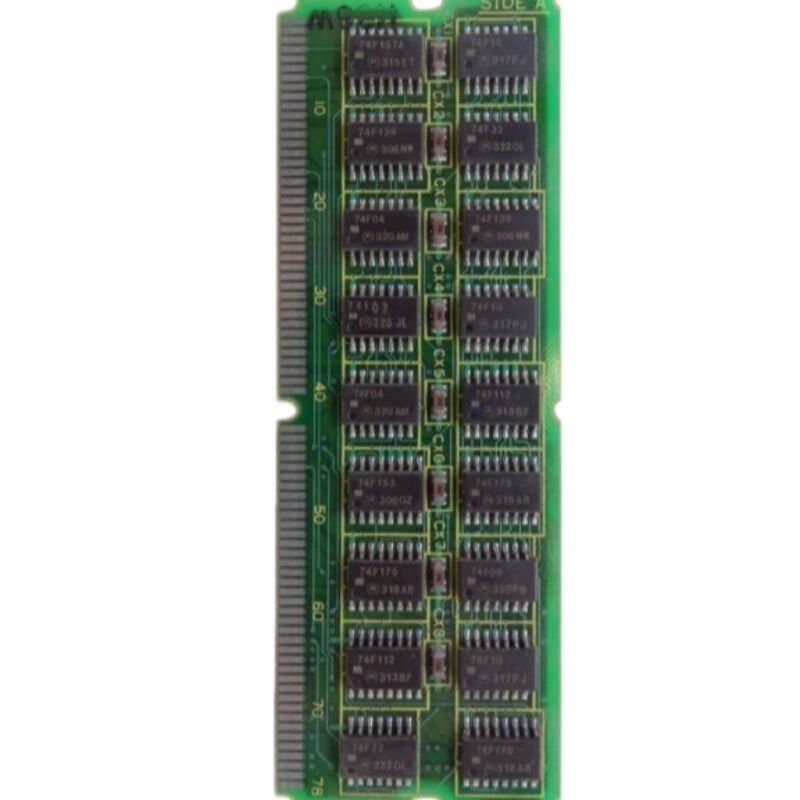

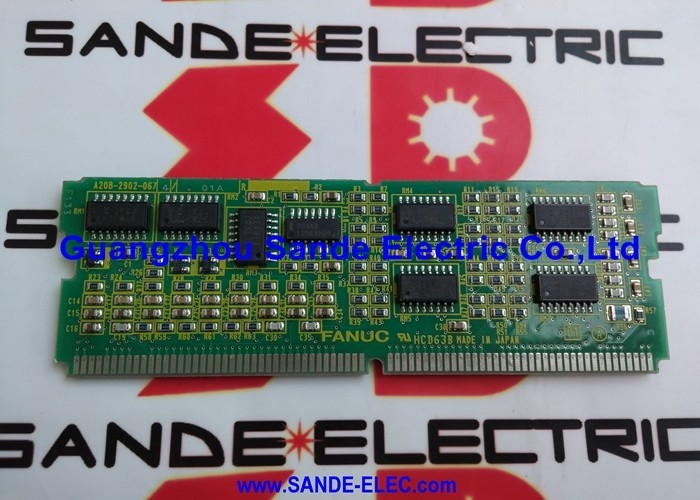

A20B-2900-0930 FANUC श्रृंखला 18-A सीएनसी प्रणालियों के लिए सीपीयू मॉड्यूल है, और श्रृंखला 21 और संगत नियंत्रकों में मुख्य या उप-सीपीयू के रूप में कार्य करता है।
यह बोर्ड है जिसमें केंद्रीय प्रसंस्करण इकाई ¢ एक इंटेल 80386SX ¢ के साथ-साथ आसपास के समर्थन सर्किट शामिल है जो सीएनसी आर्किटेक्चर के भीतर प्रोसेसर को कार्यात्मक बनाता हैःघड़ी पीढ़ी, बस बफरिंग, मेमोरी इंटरफ़ेस तर्क, और मुख्य सीपीयू बोर्ड के कनेक्शन यह प्लग में है।
FANUC के मॉड्यूलर कंट्रोल आर्किटेक्चर में, सीपीयू सीधे मुख्य बोर्ड पर एकीकृत नहीं है। यह अपने स्वयं के प्लग-इन मॉड्यूल पर कब्जा कर लेता है।
यह प्रोसेसर मॉड्यूल को विफल होने पर स्वतंत्र रूप से बदलने की अनुमति देता है,और इसने FANUC को एक ही मुख्य बोर्ड प्लेटफॉर्म पर विभिन्न CPU मॉड्यूलों को फिट करके विभिन्न प्रोसेसिंग क्षमताओं की पेशकश करने की अनुमति दी।.
A20B-2900-0930 में Intel का 80386SX 32 बिट प्रोसेसर 16 बिट बाहरी डेटा बस के साथ है,जब इन नियंत्रकों का उत्पादन किया गया था एक कुशल और लागत प्रभावी प्रसंस्करण समाधान के रूप में तैनात.
सीएनसी नियंत्रक इस मॉड्यूल के बिना काम नहीं कर सकता। यह प्रसंस्करण कोर है जिससे नियंत्रक में अन्य सभी कार्य व्युत्पन्न होते हैं।
जब यह मॉड्यूल विफल हो जाता है, तो नियंत्रक बूट नहीं होता है। कोई वर्कआउट नहीं है ️ मशीन फिर से चलाने से पहले मॉड्यूल को बदलना और सॉफ्टवेयर को फिर से लोड करना आवश्यक है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2900-0930 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | सीपीयू मॉड्यूल/प्रोसेसर उप-मॉड्यूल |
| प्रोसेसर | इंटेल 80386SX (i386sx) |
| बोर्ड श्रृंखला | A20B-2900 |
| संगत प्रणालियाँ | FANUC श्रृंखला 18-A / 21 और संगत |
| भूमिका | मुख्य सीपीयू (छोटे सिस्टम) या उप-सीपीयू (बड़े सिस्टम) |
| उत्पत्ति | जापान |
| उत्पादन की स्थिति | बंद |
| वजन (लगभग) | 0.3 किलो |
| आयाम | ~114 × 38 × 5 मिमी |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत |
इंटेल 80386SX 1980 के दशक के अंत और 1990 के दशक में औद्योगिक एम्बेडेड कंप्यूटिंग में एक प्रमुख प्रोसेसर था।
यह 32-बिट आंतरिक प्रसंस्करण क्षमता प्रदान करता था मतलब यह बाहरी मेमोरी और परिधीय उपकरणों के साथ संवाद करने के लिए 16-बिट डेटा बस का उपयोग करते हुए आंतरिक रूप से 32-बिट डेटा मूल्यों के साथ काम कर सकता था।इस संयोजन ने पूर्ण 32-बिट बस 80386DX की तुलना में कम सिस्टम लागत पर मजबूत कम्प्यूटेशनल प्रदर्शन प्रदान किया.
सीएनसी नियंत्रण अनुप्रयोगों के लिए, जो मायने रखता है वह अलग-थलग घड़ी की गति नहीं है, बल्कि नियंत्रण कार्यों को निष्पादित करने के लिए प्रोसेसर की क्षमता हैसंचार प्रबंधन, और आवश्यक समय चक्रों के भीतर प्रदर्शन रेंडरिंग।
80386SX ने मशीनिंग अनुप्रयोगों के उत्पादन के लिए सीरीज 18-ए नियंत्रण की मांग की थी।
FANUC ने इस प्रोसेसर का उपयोग एक ही पीढ़ी के कई कंट्रोलर वेरिएंट में किया।और सीपीयू मॉड्यूल वास्तुकला सीपीयू मॉड्यूल को स्वैप करके एक ही मुख्य बोर्ड को विभिन्न प्रोसेसर गति या प्रकारों के साथ उपयोग करने की अनुमति दी.
A20B-2900-0930 यह स्थापित है कि विशिष्ट नियंत्रक के आधार पर दो अलग-अलग भूमिकाएं निभाता है।
छोटी प्रणालियों में, श्रृंखला 21 मॉडल बी एक विशिष्ट उदाहरण है, यह मॉड्यूल मुख्य सीपीयू के रूप में कार्य करता है।
सीरीज 21 एक अधिक कॉम्पैक्ट कंट्रोल प्लेटफॉर्म है जहां यह सीपीयू मॉड्यूल प्राथमिक प्रोसेसिंग लोड ले जाता है।
एक ही भौतिक बोर्ड इस उच्च-जिम्मेदारी की भूमिका निभाता है।
बड़ी प्रणालियों में, मुख्य सीपीयू बोर्ड में एक अधिक शक्तिशाली प्राथमिक प्रोसेसर हो सकता है, जिसमें ए 20 बी 2900-0930 एक उप-सीपीयू के रूप में कार्य करता है। इन कॉन्फ़िगरेशनों में,उप-सीपीयू विशिष्ट प्रसंस्करण कार्यों को संभालता है जो मुख्य सीपीयू के कार्यभार से अलग हैं, समग्र प्रणाली थ्रूपुट में सुधार।
यह अंतर प्रतिस्थापन स्रोतों के लिए महत्वपूर्ण है।
अपनी विशिष्ट मशीन में मॉड्यूल की भूमिका की पुष्टि करें. दोनों विन्यास एक ही हार्डवेयर का उपयोग,लेकिन FROM में लोड सॉफ्टवेयर विशिष्ट नियंत्रक प्रकार और विन्यास के अनुरूप होना चाहिए.
एक FANUC प्रणाली पर एक CPU मॉड्यूल को बदलना केवल हार्डवेयर स्वैप नहीं है। सीएनसी का ऑपरेटिंग सॉफ़्टवेयर मुख्य बोर्ड पर FROM मेमोरी में संग्रहीत है।जब एक नया सीपीयू मॉड्यूल स्थापित किया जाता है, FROM सामग्री पावर-अप पर CPU मॉड्यूल की DRAM में लोड होती है और वहां से सिस्टम बूट होता है।
यदि FROM बरकरार है और इसमें सही सॉफ़्टवेयर संस्करण है, तो सिस्टम को CPU मॉड्यूल के प्रतिस्थापन के बाद बूट करना चाहिए।
यदि FROM सामग्री भी दूषित थी, तो सिस्टम को ठीक से काम करने से पहले CPU मॉड्यूल और FROM मॉड्यूल दोनों को ध्यान देने की आवश्यकता है।
जब सीपीयू मॉड्यूल में खराबी का संदेह होता है, तो डायग्नोस्टिक प्रक्रिया के हिस्से के रूप में हमेशा FROM अखंडता की पुष्टि करें।
प्रश्न 1: सीरीज 18-ए नियंत्रक बूट नहीं करता है। बिजली की आपूर्ति कार्यात्मक प्रतीत होती है। क्या A20B-2900-0930 संभावित दोष है?
एक कार्यात्मक बिजली की आपूर्ति के साथ एक नो-बूट स्थिति एक सीपीयू मॉड्यूल विफलता के साथ संगत है, लेकिन FROM भ्रष्टाचार या मुख्य बोर्ड की गलती के साथ भी।
चालू होने पर मुख्य बोर्ड पर एलईडी स्टेटस इंडिकेटर की जाँच करें ️ एलईडी अनुक्रम को रखरखाव मैनुअल में प्रलेखित किया गया है और यह दर्शाता है कि स्टॉप से पहले बूट प्रक्रिया कितनी आगे बढ़ी है।
यदि सीपीयू से संबंधित किसी गतिविधि के बिना पावर-ऑन के तुरंत बाद अनुक्रम बंद हो जाता है, तो सीपीयू मॉड्यूल एक मजबूत संदिग्ध है।
प्रश्न 2: नियंत्रक समय-समय पर बूट होता है ️ कभी-कभी यह सामान्य रूप से शुरू होता है, कभी-कभी यह स्टार्टअप पर लटका रहता है। यह क्या सुझाव देता है?
आंतरायिक बूट विफलता अक्सर मॉड्यूल विफलता के बजाय कनेक्टर विफलता होती है।
सीपीयू मॉड्यूल किनारे या पिन कनेक्टर्स के माध्यम से मुख्य बोर्ड से जुड़ा होता है। यदि इन संपर्कों में ऑक्सीकरण या यांत्रिक ढीलापन विकसित हुआ है, तो मॉड्यूल असंगत विद्युत संपर्क कर सकता है।
कनेक्टर संपर्कों को उपयुक्त संपर्क क्लीनर से साफ करें, मॉड्यूल को मजबूती से फिर से लगाएं और पुनः परीक्षण करें।
यदि अंतराल दोष बनी रहती है, तो मॉड्यूल में ही थर्मल या घटक समस्या हो सकती है।
Q3: एक प्रतिस्थापन A20B-2900-0930 स्थापित किया गया था और मशीन बूट लेकिन तुरंत एक सीपीयू त्रुटि के साथ अलार्म। क्या हुआ?
एक नए मॉड्यूल के साथ स्थापना के बाद एक सीपीयू त्रुटि आम तौर पर एक सॉफ्टवेयर असंगतता का संकेत देती है, FROM सॉफ्टवेयर संस्करण सीपीयू मॉड्यूल संशोधन से मेल नहीं खाता है,या FROM सामग्री एक अलग नियंत्रक प्रकार के लिए है.
यह सत्यापित करें कि FROM मॉड्यूल का सॉफ्टवेयर संस्करण प्रतिस्थापन CPU मॉड्यूल के साथ संगत है.
बोर्ड पर लेबल से मॉड्यूल संशोधन की पुष्टि करें और रखरखाव दस्तावेजों के साथ क्रॉस-रेफरेंस करें।
प्रश्न 4: क्या सीरीज 21 प्रणाली से A20B-2900-0930 का उपयोग सीरीज 18-A प्रणाली में किया जा सकता है?
दोनों प्रणालियों में एक ही सीपीयू मॉड्यूल हार्डवेयर का उपयोग किया जाता है। मॉड्यूल विनिमेय है या नहीं यह इस बात पर निर्भर करता है कि लक्ष्य प्रणाली में FROM सॉफ्टवेयर मॉड्यूल संस्करण के साथ संगत है या नहीं (जैसे,हार्डवेयर संशोधन).
यदि भाग संख्याएँ बिल्कुल मेल खाती हैं, तो हार्डवेयर संगत है।
FROM से लोड किया गया सॉफ़्टवेयर कार्यात्मक व्यवहार को निर्धारित करता है ∙ इसे केवल इसलिए बदलने की आवश्यकता नहीं है क्योंकि मॉड्यूल भौतिक रूप से एक अलग नियंत्रक प्रकार से प्राप्त किया गया था।
प्रश्न 5: बिजली की वृद्धि तक मशीन ठीक से काम करती थी। वृद्धि के बाद, यह बूट नहीं होगी। क्या पहले सीपीयू मॉड्यूल को बदलना चाहिए?
एक पावर सर्ज नियंत्रक में किसी भी इलेक्ट्रॉनिक घटक को नुकसान पहुंचा सकता है। सीपीयू मॉड्यूल संवेदनशील है, लेकिन बिजली की आपूर्ति, मुख्य बोर्ड, और FROM मॉड्यूल भी हैं।
घटकों को यादृच्छिक रूप से बदलने के बजाय, एलईडी स्थिति संकेतक और नियंत्रक डिस्प्ले पर उपलब्ध किसी भी नैदानिक जानकारी का उपयोग करें।
यदि सीपीयू मॉड्यूल में विशेष रूप से भौतिक क्षति दिखाई देती है, जले हुए घटक, फटे आईसी, यह प्रारंभिक बिंदु है।
अन्यथा, नियंत्रक द्वारा पावर-अप पर जो रिपोर्ट की जाती है, उसके आधार पर व्यवस्थित निदान अधिक विश्वसनीय होता है।
