| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2901-0340 |
FANUC के सर्वो संचार इतिहास में, प्रकार A इंटरफ़ेस सीरियल सर्वो बस प्रोटोकॉल का प्रतिनिधित्व करता है जो सीएनसी पीढ़ियों पर उपयोग किया जाता है जो एफएसएसबी (फाइबर सर्वो सीरियल बस) से पहले होते हैं।जब एफएसएसबी पूरी तरह से शोर प्रतिरोधी सर्वो संचार के लिए ऑप्टिकल फाइबर का उपयोग करता है, प्रकार ए इंटरफ़ेस सीएनसी और सर्वो ड्राइव एम्पलीफायरों के बीच समर्पित सीरियल केबलों का उपयोग करता है।

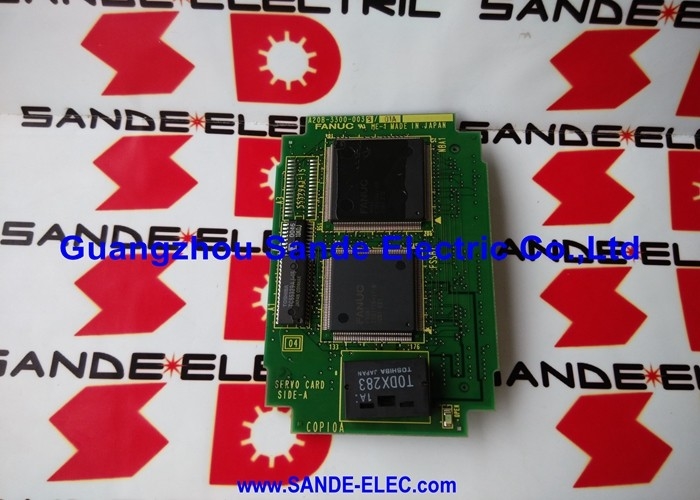

A20B-2901-0340 प्लग-इन पुत्री बोर्ड है जो इस प्रकार के इंटरफेस को सीएनसी में लागू करता है।यह सीएनसी के मुख्य बोर्ड पर या एक परिभाषित मॉड्यूल स्लॉट में बैठता है और सीएनसी के सर्वो इंटरपोलेशन प्रोसेसर और जुड़े सर्वो ड्राइव के बीच भौतिक और तार्किक प्रकार ए बस कनेक्शन प्रदान करता है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2901-0340 |
| इंटरफेस | प्रकार ए सीरियल सर्वो बस |
| प्रकार | प्लग-इन पुत्री बोर्ड |
| प्रतिस्थापन | A20B-2902-0400 |
| श्रृंखला | A20B-2901 |
| आवेदन | FANUC सीएनसी सर्वो ड्राइव सिस्टम |
A20B-2901-0340 एक बेटी बोर्ड हैः एक माध्यमिक पीसीबी जो सीएनसी के मुख्य बोर्ड या होस्ट बोर्ड पर एक समर्पित सॉकेट में प्लग करता है।यह मुख्य बोर्ड की जगह नहीं लेता है ∙ इसमें एक विशिष्ट इंटरफ़ेस फ़ंक्शन जोड़ता है.
टाइप ए सर्वो आर्किटेक्चर में:
सीएनसी मुख्य बोर्डप्रत्येक सर्वो चक्र के लिए प्रत्येक अक्ष के लिए स्थिति कमांड वृद्धि की गणना करते हुए सर्वो इंटरपोलेशन करता है।
A20B-2901-0340 सहायक बोर्डइन स्थिति आदेशों को टाइप ए सीरियल डेटा स्ट्रीम में अनुवाद करता है और उन्हें सर्वो ड्राइव पर प्रसारित करता है।यह ड्राइव से लौटने एन्कोडर प्रतिक्रिया डेटा प्राप्त करता है और इसे मुख्य बोर्ड के सर्वो गणना के लिए पारित करता है.
प्रकार ए सर्वो ड्राइव(जैसे A06B-6058 और A06B-6079-H204 श्रृंखला) आदेश प्राप्त करते हैं और एक ही प्रकार A सीरियल केबल पर प्रतिक्रिया वापस करते हैं।
जब A20B-2901-0340 विफल हो जाता है, तो सीएनसी सेर्वो ड्राइव के साथ संचार खो देता है, अक्ष सेर्वो अलार्म उत्पन्न होते हैं और सभी अक्ष गति बाधित होती है।
टाइप ए सर्वो संचार विफलताःएक FANUC सीएनसी एक साथ सभी प्रकार A इंटरफ़ेस अक्षों पर सर्वो अलार्म उत्पन्न करता है, बिना किसी व्यक्तिगत अक्ष की गलती के। सर्वो ड्राइव और मोटर्स सही परीक्षण करते हैं।A20B-2901-0340 बेटी बोर्ड गलती के रूप में पहचाना जाता हैप्रतिस्थापन सर्वो संचार बहाल करता है.
नियोजित मॉड्यूल प्रतिस्थापनःएक सुविधा जो प्रकार ए सर्वो इंटरफेस के साथ पुराने FANUC सीएनसी सिस्टम का रखरखाव करती है, एक नियोजित रखरखाव अवधि के दौरान संभावित उम्र से संबंधित विफलता से पहले A20B-2901-0340 को सक्रिय रूप से बदल देती है।
Q1: कौन सी सीएनसी प्रणाली A20B-2901-0340 प्रकार A सर्वो मॉड्यूल का उपयोग करती है?
टाइप ए सर्वो इंटरफ़ेस का उपयोग FANUC सीएनसी पीढ़ियों में किया गया था जो एफएसएसबी युग से पहले के हैं, जिसमें विभिन्न सीरीज 0, सीरीज 16, सीरीज 18 मॉडल ए/बी/सी वेरिएंट शामिल हैं,और अन्य प्रकार ए सर्वो ड्राइव से सुसज्जित. A20B-2901-0340 के साथ संगत विशिष्ट सीएनसी मॉडल इस पर निर्भर करते हैं कि यह बेटी बोर्ड किस मुख्य बोर्ड स्लॉट को फिट करने के लिए डिज़ाइन किया गया है। सीएनसी के स्पेयर पार्ट्स सूची से पुष्टि करें।
Q2: क्या A20B-2901-0340 का उपयोग FSSB सर्वो ड्राइव के साथ किया जा सकता है?
नहीं, प्रकार ए सीरियल बस प्रोटोकॉल FSSB (Fanuc Servo Serial Bus, फाइबर ऑप्टिक) के साथ असंगत है।एफएसएसबी ड्राइव के लिए एफएसएसबी सर्वो कार्ड की आवश्यकता होती है (जैसे इस श्रृंखला में कहीं और वर्णित ए20बी-3300-0033). A20B-2901-0340 केवल प्रकार A इंटरफ़ेस ड्राइव की सेवा करता है. FSSB ड्राइव के साथ एक प्रणाली में एक प्रकार A सर्वो मॉड्यूल को फिट करने से सर्वो संचार स्थापित नहीं होगा.
प्रश्न 3: क्या A20B-2901-0340 को बदलने के लिए सर्वो पैरामीटर समायोजन की आवश्यकता है?
सर्वो अक्ष पैरामीटर (मोटर आईडी, एन्कोडर प्रकार, लाभ मान, वर्तमान सीमाएं) सीएनसी के मुख्य पैरामीटर मेमोरी में संग्रहीत होते हैं न कि सर्वो इंटरफेस बेटी बोर्ड में।A20B-2901-0340 को बदलने से संग्रहीत सर्वो पैरामीटर प्रभावित नहीं होते हैं. प्रतिस्थापन को फिट करने के बाद, सीएनसी प्रकार ए सर्वो संचार को फिर से स्थापित करता है और मौजूदा मापदंडों को लागू करता है। पूर्ण उत्पादन से पहले सर्वो तत्परता की पुष्टि करें और कम गति परीक्षण चलाएं।
प्रश्न 4: इस मॉड्यूल के लिए प्रकार ए इंटरफ़ेस केबल की आवश्यकताएं क्या हैं?
The Type A servo interface uses dedicated serial cables — typically FANUC-specified shielded cables running from the servo module's output connector on the CNC to each connected servo amplifier's servo interface input. केबल रूटिंग, परिरक्षण, और कनेक्टर अखंडता सभी प्रकार ए संचार विश्वसनीयता को प्रभावित करते हैं. जब A20B-2901-0340 दोषपूर्ण होने का संदेह है,बोर्ड विफल हो गया है निष्कर्ष से पहले दोष निदान प्रक्रिया के हिस्से के रूप में प्रकार ए केबल और कनेक्टर का निरीक्षण.
