| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1210-0801 |
"एमपीजी" मैनुअल पल्स जनरेटर का संक्षिप्त नाम है ️ मशीन ऑपरेटरों द्वारा सटीकता के साथ सीएनसी अक्षों को मैन्युअल रूप से स्थानांतरित करने के लिए उपयोग किया जाने वाला घूर्णी एन्कोडर हैंडव्हील। ऑपरेटर हैंडव्हील को घुमाता है,जो विद्युत धड़कनें उत्पन्न करता हैसीएनसी इन धड़कनों को एक चयन योग्य पैमाने पर नियंत्रित अक्ष गति में अनुवाद करता है (आमतौर पर प्रति धड़कन ×1, ×10, या ×100, प्रति हैंडव्हील क्लिक 0.001 मिमी, 0.01 मिमी, या 0.1 मिमी के अनुरूप) ।

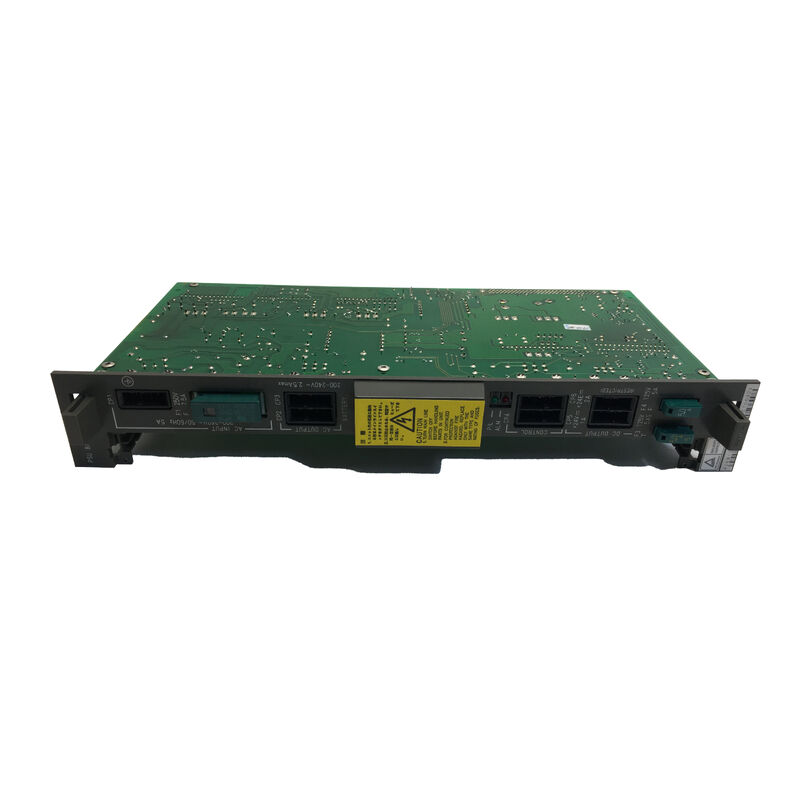

A16B-1210-0801 सीरीज 0-A, 0-B, 0-C, 0-F, 00B, और 00C सीएनसी प्रणालियों के लिए समर्पित MPG इंटरफ़ेस पीसीबी है।यह हैंडव्हील की पल्स ट्रेन प्राप्त करता है और इसे मैन्युअल अक्ष की स्थिति के लिए सही प्रारूप में सीएनसी के इंटरपोलेशन इंजन को प्रसारित करता है.
| पैरामीटर | मूल्य |
|---|---|
| संगत | श्रृंखला 0-A, 0-B, 0-C, 0-F, 00B, 00C |
| इंटरफेस | एमपीजी (मैनुअल पल्स जनरेटर) |
| बोर्ड का प्रकार | इंटरफेस पीसीबी |
| श्रृंखला | A16B-1210 |
| आवेदन | हैंडव्हील मैनुअल एक्सिस कंट्रोल |
एमपीजी (हैंडव्हील) एक क्वाड्रेचर एन्कोडर सिग्नल उत्पन्न करता है ️ दो पल्स चैनल (ए और बी) 90° चरण संबंध में।इस वर्ग कोडिंग इंटरफ़ेस बोर्ड रोटेशन की दिशा और आवेगों की संख्या दोनों निर्धारित करने के लिए अनुमति देता है.
A16B-1210-0801 इन स्क्वाड्रेटर संकेतों को प्राप्त करता है औरः
धड़कनों की गिनतीःइंटरफेस वास्तविक समय में हैंडव्हील से आने वाली धड़कनों की गिनती करता है, जिससे हैंडव्हील के घूर्णन की सटीक गिनती होती है।
दिशा निर्धारित करता हैःचैनलों A और B के बीच चरण संबंध इंटरफ़ेस बोर्ड को बताता है कि क्या हैंडव्हील घड़ी की दिशा में (सकारात्मक अक्ष दिशा) या विपरीत दिशा (नकारात्मक अक्ष दिशा) में घूमती है।
स्केल गुणक लागू करता हैः×1/×10/×100 स्केल चयन (ऑपरेटर के मोड स्विच से) पल्स गिनती पर लागू किया जाता है, जो कमांड किए गए अक्ष विस्थापन का उत्पादन करता है।
सीएनसी के लिए प्रेषणःस्वरूपित स्थिति आदेश सीएनसी के इंटरपोलेशन फ़ंक्शन को भेजा जाता है, जो हैंडव्हील इनपुट के जवाब में चिकनी अक्ष गति निष्पादित करता है।
एमपीजी हैंडव्हील गैर-कार्यात्मक:एक FANUC सीरीज 0-C सीएनसी का एमपीजी हैंडव्हील अक्ष आंदोलन का उत्पादन करना बंद कर देता है। हैंडव्हील स्वयं सही ढंग से परीक्षण करता हैA16B-1210-0801 इंटरफ़ेस बोर्ड दोष के रूप में पहचाना जाता है. प्रतिस्थापन हाथ पहिया नियंत्रित अक्ष स्थिति बहाल करता है.
सीरीज 0-बी सीएनसी हैंडव्हील इंटरफेस रखरखावःसीरीज 0-बी सीएनसी नियंत्रण इलेक्ट्रॉनिक्स रखरखाव से गुजरता है। आगे चलकर विश्वसनीय हैंडव्हील संचालन सुनिश्चित करने के लिए ए 16 बी -1210 -0801 एमपीजी इंटरफ़ेस बोर्ड को बदल दिया जाता है।
प्रश्न 1: एमपीजी इंटरफेस को समर्पित पीसीबी की आवश्यकता क्यों है?
MPG हैंडव्हील वास्तविक समय में क्वाड्रेचर एन्कोडर सिग्नल उत्पन्न करता है। इन संकेतों को प्राप्त किया जाना चाहिए, डिकोड, स्केल,और सीएनसी के सर्वो अद्यतन दर पर सीएनसी के इंटरपोलेशन समारोह के लिए प्रेषितमुख्य सीपीयू बोर्ड के भीतर इस समर्पित हार्डवेयर डिकोडिंग को एकीकृत करने से सर्किट जटिलता बढ़ जाती है; एक अलग इंटरफेस पीसीबी एमपीजी सिग्नल प्रसंस्करण को अलग करता है और मुख्य बोर्ड डिजाइन को सरल बनाता है।
Q2: क्या होता है जब A16B-1210-0801 विफल हो जाता है? क्या धुरी अभी भी स्थानांतरित की जा सकती है?
जब एमपीजी इंटरफ़ेस विफल हो जाता है, तो हैंडल मोड (हैंडव्हील-नियंत्रित जॉग) खो जाता है।JOG मोड (प्रोग्राम किए गए फीडर रेट पर पुश-बटन नियंत्रित जॉग) और MDI मोड (प्रोग्राम-नियंत्रित गति) आमतौर पर कार्यात्मक रहते हैं, क्योंकि ये एमपीजी इंटरफ़ेस पर निर्भर नहीं करते हैं। स्वचालित कार्यक्रम निष्पादन भी प्रभावित नहीं होता है। केवल हैंडव्हील इनपुट चैनल खो जाता है।
Q3: क्या A16B-1210-0801 सभी सीरीज 0-A से 00C सीएनसी मशीन प्रकारों (lathes, machining centers) के साथ संगत है?
हाँ. संगतता पदनाम "#0A/B/C/F/00B/C" प्रत्येक सीएनसी श्रृंखला के भीतर सभी मशीन प्रकारों को कवर करता है ️ मशीनिंग केंद्र (0-MC, 0-MD, 0-MF), टर्निंग केंद्र (0-TC, 0-TD, 0-TF),और श्रृंखला 0 परिवार के भीतर अन्य मशीन प्रकारएमपीजी इंटरफ़ेस हार्डवेयर मशीन प्रकार विन्यास से स्वतंत्र है।
Q4: क्या A16B-1210-0801 को बदलने के लिए MPG पैरामीटर को समायोजित करने की आवश्यकता है?
एमपीजी के स्केल गुणक (×1/×10/×100) और अक्ष असाइनमेंट को सीएनसी पैरामीटर में कॉन्फ़िगर किया गया है जो सीएनसी के मुख्य एसआरएएम में संग्रहीत हैं, एमपीजी इंटरफेस बोर्ड में नहीं।प्रतिस्थापन A16B-1210-0801 स्थापित करने के बाद, मौजूदा एमपीजी मापदंडों स्वचालित रूप से लागू होते हैं। उत्पादन में लौटने से पहले प्रत्येक अक्ष पर हैंडल मोड में हैंडव्हील फ़ंक्शन की जांच करें।
