| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2901-0480 |

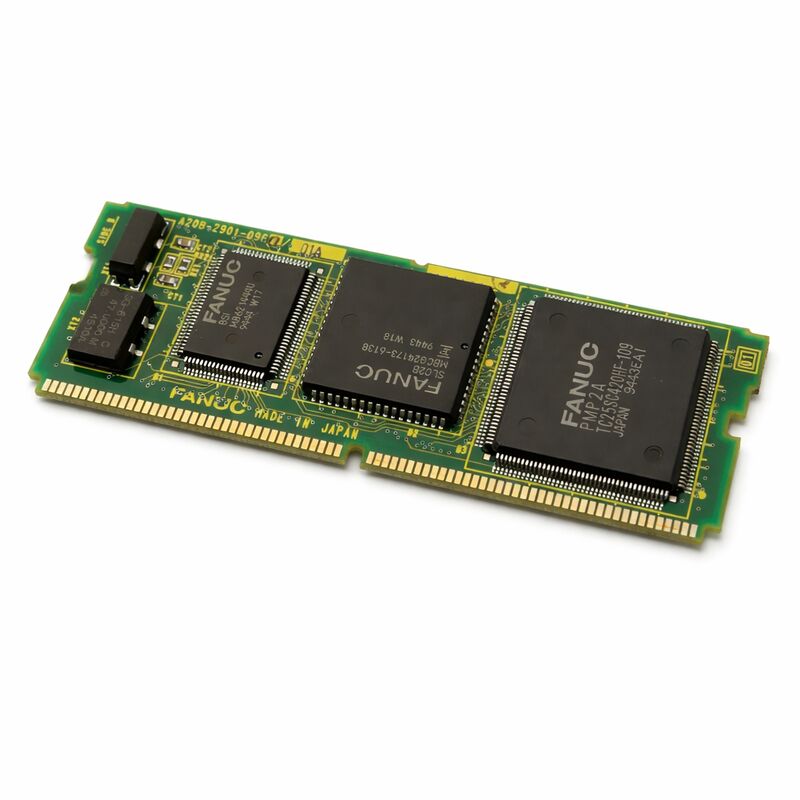

भाग संख्या: A20B-2901-0480
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: कंट्रोल पीसीबी मॉड्यूल
बोर्ड सीरीज़: A20B-2901
अनुप्रयोग: FANUC सीएनसी कंट्रोलर और ऑटोमेशन सिस्टम
A20B-2901-0480 FANUC की A20B-2901 सीरीज़ का एक पीसीबी मॉड्यूल है — प्रिंटेड सर्किट बोर्ड मॉड्यूल का एक परिवार जो FANUC के सीएनसी कंट्रोलर रेंज में मेमोरी, सिस्टम कंट्रोल, पीएमसी, सर्वो इंटरफ़ेस और प्री-आई-सीरीज़ कंट्रोलर जनरेशन के लिए विस्तार कार्यों को कवर करता है।
A20B-2901 सीरीज़ ने FANUC के सीरीज़ 15, 16, 18, 20, और 21 कंट्रोलर प्लेटफॉर्म को कार्यात्मक प्लग-इन मॉड्यूल के रूप में सेवा दी, जिसने मुख्य कंट्रोलर बोर्ड पर परिभाषित स्थितियों में उनकी स्थापना के माध्यम से विशिष्ट कंट्रोलर क्षमताओं का विस्तार या परिभाषा दी।
मॉड्यूलर आर्किटेक्चर जिसे A20B-2901 सीरीज़ सेवा प्रदान करती है, वह इस जनरेशन में FANUC के कंट्रोलर डिज़ाइन की परिभाषित विशेषताओं में से एक थी। निश्चित-कॉन्फ़िगरेशन कंट्रोलर बनाने के बजाय, FANUC ने फ़ंक्शन मॉड्यूल की एक श्रृंखला के लिए सॉकेट स्थिति के साथ कंट्रोलर मेन बोर्ड डिज़ाइन किया।
प्रत्येक मॉड्यूल ने एक परिभाषित कार्य किया। मशीन बिल्डर ने वह संयोजन चुना जो उनकी मशीन की आवश्यकताओं से मेल खाता था।
परिणाम एक कंट्रोलर था जिसे एप्लिकेशन के लिए सटीक रूप से कॉन्फ़िगर किया जा सकता था — कोई अनावश्यक कार्यक्षमता नहीं, कोई गुम कार्यक्षमता नहीं — मानकीकृत मॉड्यूल की एक लाइब्रेरी से।
A20B-2901-0480 इस लाइब्रेरी का एक सदस्य है।
कंट्रोलर आर्किटेक्चर के भीतर इसका विशिष्ट कार्य इसे उन मशीनों के लिए एक अनिवार्य घटक बनाता है जिन्हें इसके साथ कॉन्फ़िगर किया गया था। जब यह मॉड्यूल विफल हो जाता है, तो यह जो विशिष्ट क्षमता प्रदान करता है वह खो जाती है, और मशीन का सही संचालन इसकी बहाली पर निर्भर करता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2901-0480 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | कंट्रोल पीसीबी मॉड्यूल |
| बोर्ड सीरीज़ | A20B-2901 |
| अनुप्रयोग | FANUC सीएनसी कंट्रोलर सिस्टम |
| संगत सिस्टम | FANUC सीरीज़ 15 / 16 / 18 / 20 / 21 और संगत |
| उत्पत्ति | जापान |
| संचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% RH अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
A20B-2901 सीरीज़ FANUC के मॉड्यूलर कंट्रोलर मॉड्यूल परिवार के भीतर A20B-2900 सीरीज़ की उत्तराधिकारी पीढ़ी है।
दोनों सीरीज़ एक ही वास्तुशिल्प भूमिका साझा करती हैं — प्री-आई-सीरीज़ सीएनसी कंट्रोलर के लिए प्लग-इन फ़ंक्शन मॉड्यूल — लेकिन A20B-2901 सीरीज़ FANUC के सीरीज़ 15/16/18/20/21 प्लेटफॉर्म के शोधन के साथ आई हार्डवेयर पीढ़ी संक्रमण को दर्शाती है।
A20B-2901 परिवार के भीतर, फ़ंक्शन रेंज में शामिल हैं: प्रोग्राम और पैरामीटर स्टोरेज के लिए विभिन्न क्षमताओं में SRAM मेमोरी मॉड्यूल, वर्किंग मेमोरी के लिए DRAM मॉड्यूल, I/O लिंक इंटरफ़ेस के साथ या उसके बिना PMC कंट्रोल मॉड्यूल, गैर-वाष्पशील सॉफ़्टवेयर स्टोरेज के लिए FROM मॉड्यूल, और विशिष्ट अनुप्रयोगों के लिए समर्पित फ़ंक्शन मॉड्यूल।
प्रत्येक वेरिएंट की पहचान उसके पूर्ण भाग संख्या से होती है — वेरिएंट जो A20B-2901 उपसर्ग साझा करते हैं लेकिन प्रत्यय में भिन्न होते हैं, विभिन्न कार्य करते हैं और विनिमेय नहीं होते हैं।
इस कार्यात्मक सीमा के भीतर A20B-2901-0480 की स्थिति इसे इसकी विशिष्ट भूमिका में रखती है।
कंट्रोलर के हार्डवेयर दस्तावेज़ सूचीबद्ध करते हैं कि कौन सा मॉड्यूल किस बोर्ड सॉकेट में है और उस स्थिति में यह क्या कार्य प्रदान करता है।
यह दस्तावेज़ यह समझने के लिए निश्चित संदर्भ है कि -0480 उस कंट्रोलर कॉन्फ़िगरेशन में क्या योगदान देता है जिसकी यह सेवा करता है।
A20B-2901 सीरीज़ मॉड्यूल का उपयोग करने वाले FANUC कंट्रोलर का रखरखाव किसी भी मॉड्यूलर औद्योगिक कंट्रोलर के समान संरचित दृष्टिकोण का पालन करता है:
पहला सिद्धांत सही दोष पहचान है।
एक मॉड्यूल दोष मॉड्यूल द्वारा सेवा किए जाने वाले कार्यात्मक क्षेत्र में अलार्म उत्पन्न करता है। अलार्म कोड को सटीक रूप से पहचानना, और इसे उस फ़ंक्शन के लिए जिम्मेदार मॉड्यूल पर मैप करना, सही घटक पर प्रतिस्थापन प्रयास को केंद्रित करता है।
दूसरा सिद्धांत कनेक्टर सत्यापन है। मॉड्यूल को बदलने से पहले, सत्यापित करें कि मॉड्यूल का कनेक्टर अच्छी स्थिति में है और पूरी तरह से जुड़ा हुआ है। रुक-रुक कर बोर्ड-संबंधित अलार्म अक्सर बोर्ड दोषों के बजाय कनेक्टर दोष होते हैं।
मॉड्यूल को रीसेट करना और कनेक्टर संपर्कों को साफ करना कई स्पष्ट बोर्ड विफलताओं को हल करता है।
तीसरा सिद्धांत सटीक भाग संख्या मिलान है।
A20B-2901 सीरीज़ में कई वेरिएंट शामिल हैं। वेरिएंट के बीच भौतिक समानता विद्युत संगतता का संकेत नहीं देती है। केवल एक सटीक भाग संख्या मिलान यह गारंटी देता है कि प्रतिस्थापन मॉड्यूल सही स्थिति में सही कार्य करता है।
चौथा सिद्धांत डेटा तैयारी है। यदि मॉड्यूल किसी भी वाष्पशील डेटा को संग्रहीत करता है — पैरामीटर, प्रोग्राम डेटा, मशीन स्थिरांक — हटाने से पहले एक पूर्ण बैकअप लिया जाना चाहिए। प्रतिस्थापन मॉड्यूल खाली शुरू होता है।
मैन्युअल पुनः प्रविष्टि के बिना डेटा को पुनर्प्राप्त करने का एकमात्र तरीका बैकअप से बहाली है।
A20B-2901 सीरीज़ उन कंट्रोलर के लिए उत्पादित की गई थी जिन्हें अब विरासत माना जाता है — सीरीज़ 15, 16, 18, 20, और 21 जनरेशन जो आई-सीरीज़ से पहले थी। FANUC ने नए कंट्रोलर प्लेटफॉर्म में संक्रमण के बाद इन मॉड्यूल के मूल उत्पादन को बंद कर दिया।
इन कंट्रोलर द्वारा संचालित मशीनें अभी भी सेवा में हैं। कई उत्पादक क्षमता का प्रतिनिधित्व करते हैं जिसे उनके ऑपरेटर आने वाले वर्षों तक बनाए रखने का इरादा रखते हैं।
इन मशीनों का समर्थन करने वाली आपूर्ति श्रृंखला — डीकमीशन किए गए उपकरणों से परीक्षण किया गया अतिरिक्त स्टॉक, नए घटकों और कार्यात्मक परीक्षण के साथ पेशेवर रूप से नवीनीकृत मॉड्यूल, और घटक-स्तरीय मरम्मत सेवाएं — सक्रिय और सुलभ बनी हुई है।
A20B-2901-0480 प्रतिस्थापन सोर्सिंग करते समय, पूर्ण भाग संख्या निर्दिष्ट करें और, यदि संभव हो, तो हार्डवेयर संशोधन प्रत्यय। बोर्ड संशोधन प्रत्यय पीसीबी लेआउट या घटक परिवर्तनों को इंगित करते हैं जो मॉड्यूल के उत्पादन रन के दौरान किए गए थे।
बाद के संशोधन आम तौर पर पहले के संशोधन सॉकेट के साथ पिछड़े संगत होते हैं, लेकिन विशिष्ट एप्लिकेशन के लिए इसकी पुष्टि अप्रत्याशित संगतता मुद्दों से बचाती है।
Q1: कंट्रोलर एक अलार्म उत्पन्न करता है जिसे दस्तावेज़ीकरण इस मॉड्यूल द्वारा सेवा किए जाने वाले फ़ंक्शन क्षेत्र में मैप करता है। मॉड्यूल कनेक्टर को पहले ही अच्छा सत्यापित किया जा चुका है। अगला नैदानिक कदम क्या है?
यदि कनेक्टर को अच्छा पुष्टि किया गया है और अलार्म बना रहता है, तो अगला सबसे कठोर कदम एक मॉड्यूल प्रतिस्थापन परीक्षण है: उसी सॉकेट में एक ही भाग संख्या का एक ज्ञात-अच्छा मॉड्यूल स्थापित करें, और देखें कि अलार्म साफ़ होता है या नहीं।
यदि यह होता है, तो मूल मॉड्यूल को दोषपूर्ण पुष्टि किया जाता है। यदि अलार्म ज्ञात-अच्छे मॉड्यूल का उसके सॉकेट तक अनुसरण करता है, तो दोष मुख्य बोर्ड के सॉकेट क्षेत्र में है न कि मॉड्यूल में।
Q2: A20B-2901-0480 मॉड्यूल को एक पुष्ट दोष के बाद बदल दिया गया था। प्रतिस्थापन बोर्ड ने मूल अलार्म को हल कर दिया लेकिन अब एक अलग, संबंधित अलार्म दिखाई दे रहा है। क्या हो रहा है?
मॉड्यूल प्रतिस्थापन के बाद एक नया लेकिन संबंधित अलार्म यह संकेत दे सकता है कि मूल अलार्म एक अंतर्निहित स्थिति का लक्षण था जिसे हल नहीं किया गया है। उदाहरण के लिए, एक बिजली आपूर्ति क्षणिक जिसने मूल मॉड्यूल को नुकसान पहुंचाया, वह प्रतिस्थापन पर दबाव डालना जारी रख सकता है।
एक और संभावना यह है कि प्रतिस्थापन मॉड्यूल के हार्डवेयर संशोधन में एक मामूली परिचालन अंतर है जो आसपास के सर्किट्री में एक सीमांत स्थिति को उजागर करता है।
अलार्म दस्तावेज़ीकरण की सावधानीपूर्वक समीक्षा करें और जांचें कि क्या नया अलार्म मॉड्यूल को ही इंगित करता है या किसी सर्किट को जिससे मॉड्यूल इंटरैक्ट करता है।
Q3: मॉड्यूल में कोई दृश्य भौतिक क्षति नहीं दिखती है, लेकिन यह रुक-रुक कर विफल हो जाता है। इसे कैसे संभाला जाना चाहिए?
दृश्य क्षति के बिना रुक-रुक कर विफलता आम तौर पर एक घटक को इंगित करती है जो अपनी सीमा पर काम कर रहा है। इलेक्ट्रोलाइटिक कैपेसिटर, कुछ आईसी, और सोल्डर संयुक्त अखंडता के मुद्दे सभी रुक-रुक कर व्यवहार उत्पन्न कर सकते हैं।
इस स्थिति में एक बोर्ड जारी रहने वाले संचालन के तहत स्थायी विफलता में प्रगति की संभावना है। यदि मशीन एक प्रतिस्थापन मॉड्यूल के साथ जारी रहती है, तो बोर्ड को मूल्यांकन के लिए एक योग्य मरम्मत सेवा में भेजा जा सकता है, तो रुक-रुक कर बोर्ड को लिखा-बंद करने के बजाय मरम्मत योग्य होने की संभावना है।
निपटान से पहले मूल्यांकन किफायती दृष्टिकोण है।
Q4: दीर्घकालिक स्पेयर उपयोग के लिए A20B-2901-0480 को कैसे पैक और संग्रहीत किया जाना चाहिए?
एंटी-स्टैटिक पैकेजिंग में स्टोर करें — या तो मूल फोम-और-बैग पैकेजिंग या समकक्ष एंटी-स्टैटिक सामग्री। एक नियंत्रित वातावरण में रखें: स्थिर तापमान (कमरे का तापमान), कम आर्द्रता, कोई तापमान चक्र नहीं।
कनेक्टर संपर्कों पर किसी भी नमी क्षति या ऑक्सीकरण के संकेतों के लिए वार्षिक रूप से निरीक्षण करें। उपयुक्त इलेक्ट्रॉनिक्स-सुरक्षित संपर्क क्लीनर के साथ ऑक्सीकृत संपर्कों को साफ करें।
पैकेज को पूर्ण भाग संख्या और भंडारण तिथि के साथ लेबल करें। यदि मॉड्यूल में एक बैकअप बैटरी है, तो संग्रहीत सामग्री को बनाए रखने के लिए किसी भी संग्रहीत सामग्री को बनाए रखने के लिए नियमित शेड्यूल पर बैटरी की जांच और प्रतिस्थापन करें।
Q5: क्या इस मॉड्यूल का उपयोग सीरीज़ 16 और सीरीज़ 18 दोनों कंट्रोलर में किया जा सकता है, या यह एक के लिए विशिष्ट है?
सीरीज़ 16 और सीरीज़ 18 में संगतता मॉड्यूल द्वारा सेवा किए जाने वाले विशिष्ट फ़ंक्शन और कंट्रोलर की हार्डवेयर पीढ़ी पर निर्भर करती है।
कुछ A20B-2901 मॉड्यूल को कई सीरीज़ में संगत के रूप में प्रलेखित किया गया है क्योंकि उनका फ़ंक्शन — उदाहरण के लिए मेमोरी स्टोरेज — दोनों की सेवा के लिए पर्याप्त सामान्य है।
अन्य कॉन्फ़िगरेशन-विशिष्ट हैं।
प्रत्येक विशिष्ट सीरीज़ और मॉडल के लिए कंट्रोलर के हार्डवेयर मैनुअल आधिकारिक स्रोत हैं। केवल भौतिक फिट के आधार पर क्रॉस-सीरीज़ संगतता न मानें।
