सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2901-0582 |
भाग संख्याःA20B-2901-0582
निर्माता:FANUC निगम (जापान)
उत्पाद श्रृंखलाःA20B-2901
उत्पाद का प्रकार:सीपीयू मॉड्यूल पीसीबी आई/ओ लिंक 2 इंटरफ़ेस के साथ
कार्यःFANUC सीएनसी और स्वचालन प्रणालियों के लिए केंद्रीय प्रसंस्करण इकाई और I/O लिंक 2 संचार मॉड्यूल
उत्पत्ति का देश:जापान

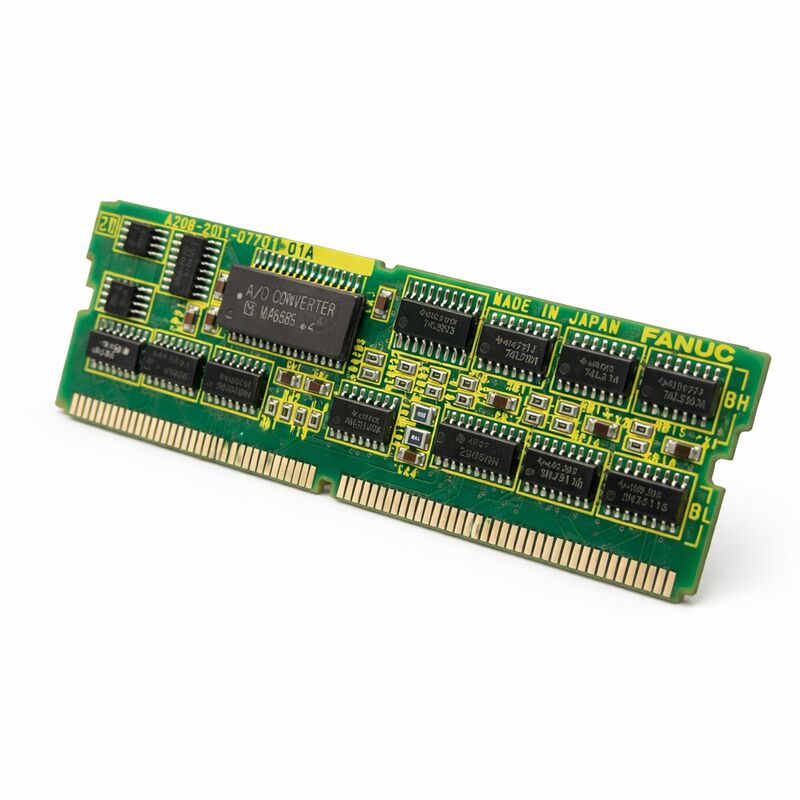

A20B-2901-0582 एक FANUC CPU मॉड्यूल प्रिंटेड सर्किट बोर्ड है जिसमें A20B-2901 श्रृंखला से I/O लिंक 2 इंटरफ़ेस है।यह बोर्ड अपने मेजबान FANUC सीएनसी या स्वचालन प्रणाली के भीतर केंद्रीय प्रसंस्करण और I / O संचार मॉड्यूल के रूप में कार्य करता है, नियंत्रण तर्क, और I/O लिंक 2 संचार बस जो नियंत्रक को दूरस्थ I/O उपकरणों, वितरित I/O रैक, मशीन परिधीय उपकरणों और उप-नियंत्रण इकाइयों से जोड़ती है।
A20B-2901 श्रृंखला सीएनसी और स्वचालन नियंत्रण हार्डवेयर के लिए FANUC के स्थापित मॉड्यूल परिवारों में से एक है, जिसमें सीपीयू, मेमोरी, इंटरफ़ेस,और धुरी नियंत्रण मॉड्यूल जो नियंत्रण प्रणाली की क्षमताओं को कॉन्फ़िगर करते हैं.
The 0582 variant within this series integrates both the CPU processing function and the I/O Link 2 communication interface in a single board — a combination that serves systems requiring the second-generation I/O Link protocol for machine peripherals and distributed I/O.
FANUC का I/O लिंक एक उच्च गति सीरियल संचार बस है जो सीएनसी नियंत्रक को मशीन के I/O उपकरणों से जोड़ती है। I/O लिंक 2, इस प्रोटोकॉल की दूसरी पीढ़ी,अधिक तेज़ संचार प्रदान करता है और मूल I/O लिंक की तुलना में जुड़े I/O नोड्स के एक बड़े नेटवर्क का समर्थन करता है.
दूरस्थ I/O रैक, ऑपरेटर पैनल I/O, ATC (स्वचालित उपकरण परिवर्तक) नियंत्रण इकाइयां, पैलेट परिवर्तक,और रोबोट इंटरफेस सभी एक नियंत्रक चलाने के लिए I / O लिंक 2 गुलाम नोड्स के रूप में कनेक्ट किया जा सकता है A20B-2901-0582.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2901-0582 |
| निर्माता | FANUC निगम |
| उत्पाद श्रृंखला | A20B-2901 |
| उत्पाद का प्रकार | सीपीयू मॉड्यूल पीसीबी |
| इंटरफेस | I/O लिंक 2 |
| कार्य | केंद्रीय प्रसंस्करण + I/O लिंक 2 मास्टर |
| आवेदन | FANUC सीएनसी और स्वचालन प्रणाली |
| मूल देश | जापान |
FANUC का I/O Link एक सीरियल बस है जिसे सीएनसी नियंत्रक को मशीन और फैक्ट्री फ्लोर के चारों ओर वितरित I/O उपकरणों से जोड़ने के लिए डिज़ाइन किया गया है।
एक आधुनिक सीएनसी मशीन टूल में, भौतिक आई/ओ सीमा स्विच, सोलेनोइड वाल्व आउटपुट, बटन, संकेतक रोशनी, एटीसी स्थिति सेंसर सैकड़ों में हो सकते हैं।
इन सभी को अलग-अलग तारों के रूप में नियंत्रक कैबिनेट में वापस रूट करना अव्यावहारिक होगा। इसके बजाय, I/O लिंक 2 वितरित I/O इकाइयों को भौतिक I/O उपकरणों के करीब माउंट करने में सक्षम बनाता है,केवल एक सीरियल केबल के साथ प्रत्येक इकाई को वापस नियंत्रक से जोड़ने के लिए.
I/O लिंक 2 एक सिंक्रोनस सीरियल प्रोटोकॉल है ️ प्रत्येक कनेक्टेड I/O स्लेव अपने इनपुट स्टेटस ट्रांसमिट करता है और मास्टर से अपने आउटपुट कमांड्स फिक्स्ड-साइकल, निर्धारक तरीके से प्राप्त करता है।
सीएनसी के पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) आई/ओ लिंक 2 नोड्स से आई/ओ स्थिति पढ़ता है जैसे कि वे सीधे नियंत्रक से जुड़े हों,और एक ही पारदर्शी इंटरफ़ेस के माध्यम से आउटपुट राज्यों सेट करता है.
भौतिक दूरी, वितरित वास्तुकला और सीरियल केबल पीएमसी सीढ़ी तर्क के लिए अदृश्य हैं।
A20B-2901-0582 सीपीयू बोर्ड में I/O लिंक 2 मास्टर इंटरफेस होता है, जो सर्किट है जो बस को चलाता है, प्रत्येक कनेक्टेड स्लेव को पोल करता है,और सीएनसी के इंटरपोलेशन चक्र के भीतर हर नोड के साथ डेटा का आदान-प्रदान.
सीपीयू मॉड्यूल के रूप में, A20B-2901-0582 अपने द्वारा समर्थित नियंत्रण प्रणाली के लिए मुख्य प्रसंस्करण जिम्मेदारी लेता है।
यह FROM (फ्लैश ROM) मॉड्यूल से लोड किए गए नियंत्रण सॉफ्टवेयर को निष्पादित करता है, RAM मॉड्यूल सहित सिस्टम के मेमोरी मैप का प्रबंधन करता है,और नियंत्रण कार्यों के वास्तविक समय अनुसूची को संभालता है, पीएमसी सीढ़ी निष्पादन, ऑपरेटर इंटरफ़ेस प्रसंस्करण, और कनेक्टेड परिधीय उपकरणों के साथ संचार।
सीपीयू मॉड्यूल की विफलता के परिणामस्वरूप नियंत्रण प्रणाली की पूर्ण विफलता होती है। सीएनसी बूट नहीं करता है, या चक्र के मध्य में काम करना बंद कर देता है।
परिधीय बोर्डों के विपरीत जो सिस्टम चलाने के दौरान विशिष्ट कार्यों के नुकसान का कारण बनते हैं, सीपीयू मॉड्यूल पूरे नियंत्रण के लिए विफलता का एक एकल बिंदु है।
यह A20B-2901-0582 को किसी भी उत्पादन सुविधा के लिए उच्चतम प्राथमिकता वाले स्पेयर पार्ट्स में से एक बनाता है जो इस मॉड्यूल प्रकार का उपयोग करने वाले FANUC सिस्टम चलाता है।
जब A20B-2901-0582 को प्रतिस्थापन की आवश्यकता होती है, तो SRAM में संग्रहीत पैरामीटर और प्रोग्राम डेटा CPU बोर्ड के बजाय अलग RAM मॉड्यूल (A20B-2901 श्रृंखला मेमोरी मॉड्यूल) पर होंगे।
ऐसी प्रणालियों में जहां मेमोरी एक अलग मॉड्यूल पर है, सीपीयू बोर्ड को स्वैप करने के लिए सभी मापदंडों को फिर से लोड करने की आवश्यकता नहीं होती है, मेमोरी मॉड्यूल डेटा ले जाता है,और अगर यह प्रतिस्थापन बोर्ड के लिए बरकरार स्थानांतरित, सिस्टम को अपने संग्रहीत डेटा के साथ फिर से शुरू करना चाहिए।
यह मानने से पहले विशिष्ट मशीन के लिए सिस्टम आर्किटेक्चर सत्यापित करें।
आई/ओ लिंक 2 विन्यास ∙ स्लेव पते, कनेक्टेड डिवाइस सूची, आई/ओ असाइनमेंट ∙ आमतौर पर एसआरएएम में पीएमसी पैरामीटर के रूप में संग्रहीत होता है.
ये बैकअप से शेष पैरामीटर सेट के साथ बरामद किए जाते हैं।
ए20बी-2901-0582 को संभालने के दौरान ईएसडी सावधानियां आवश्यक हैं। सीपीयू आईसी, सीएमओएस तर्क, और आई/ओ लिंक 2 इंटरफ़ेस सर्किट इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील हैं।
बोर्ड को हमेशा ईएसडी कलाई का पट्टा जो जमीन से जुड़ा हुआ हो, एक प्रवाहकीय कार्य सतह पर संभालें।
प्रश्न 1: सीएनसी अप्रत्याशित रूप से बंद हो गया और अब बूट नहीं होगा। बूट अनुक्रम बंद होने से पहले केवल I/O लिंक 2 अलार्म प्रदर्शित होता है। क्या A20B-2901-0582 गलती हो सकती है?
एक I/O लिंक 2 अलार्म स्टार्टअप पर जो बूट को रोकता है, यह या तो I/O लिंक 2 मास्टर इंटरफेस को प्रभावित करने वाले CPU मॉड्यूल की खराबी का संकेत दे सकता है,या कनेक्टेड I/O लिंक 2 स्लेव डिवाइस जो अपेक्षित रूप से प्रतिक्रिया नहीं दे रहा है.
बोर्ड से सभी I/O लिंक 2 गुलाम केबलों को डिस्कनेक्ट करने का प्रयास करें और बूट करने का प्रयास करें ∙ अगर सिस्टम बिना किसी गुलाम के बूट होता है, तो समस्या गुलाम उपकरणों या उनके केबलों में से एक में है,सीपीयू बोर्ड ही नहीं.
यदि अलार्म सभी दासों के साथ जारी रहता है, तो A20B-2901-0582 का I/O लिंक 2 सर्किट या CPU फ़ंक्शन विफल हो गया है।
Q2: सीएनसी चलता है लेकिन सभी I/O लिंक 2 से जुड़े दूरस्थ I/O रैक अलार्म दिखा रहे हैं जबकि प्रत्यक्ष I/O (मुख्य I/O बोर्ड से जुड़ा) सामान्य रूप से काम करता है। निदान क्या है?
दूरस्थ I/O रैक अलार्म करते समय प्रत्यक्ष I/O सामान्य रूप से I/O लिंक 2 बस या इसके मास्टर इंटरफेस की ओर इशारा करता है, न कि सीएनसी सीपीयू या पीएमसी तर्क (जो प्रत्यक्ष I/O को भी प्रभावित करेगा) ।क्षतिग्रस्त या ढीले कनेक्शन के लिए I / O लिंक 2 केबल रूटिंग और कनेक्टर की जाँच करें.
यदि केबल और कनेक्टर बरकरार हैं, तो A20B-2901-0582 पर I/O लिंक 2 मास्टर इंटरफेस विफल हो सकता है।
सीपीयू बोर्ड की प्रतिस्थापन अगले नैदानिक चरण है।
Q3: A20B-2901-0582 को बदलने के बाद, सीएनसी बूट लेकिन I/O लिंक 2 टोपोलॉजी गलत पते पर उपकरणों को दिखाता है। क्या जाँच करने की आवश्यकता है?
I/O लिंक 2 डिवाइस पते PMC मापदंडों में विन्यस्त कर रहे हैं. यदि मापदंड बैकअप बोर्ड की प्रतिस्थापन के बाद पूरी तरह से फिर से लोड नहीं किया गया था,या यदि RAM मॉड्यूल को प्रतिस्थापन प्रक्रिया के दौरान खाली किया गया था, आई/ओ लिंक 2 पता नक्शा भौतिक स्थापना से मेल नहीं खा सकता है।
सिस्टम में पूर्ण PMC पैरामीटर बैकअप पुनः लोड करें.
यदि कोई बैकअप उपलब्ध नहीं है, तो I/O Link 2 डिवाइस के पते को मशीन निर्माता के I/O Link 2 कॉन्फ़िगरेशन दस्तावेज का पालन करते हुए मैन्युअल रूप से फिर से दर्ज किया जाना चाहिए।
Q4: क्या A20B-2901-0582 एक FANUC सीएनसी मॉडल के लिए विशिष्ट है, या यह कई प्लेटफार्मों की सेवा करता है?
A20B-2901 श्रृंखला के मॉड्यूल A20B-2901 मॉड्यूल इंटरफ़ेस मानक के माध्यम से कई FANUC सीएनसी प्लेटफार्मों की सेवा करते हैं।
The specific compatible control platforms for the 0582 variant are defined by the machine's hardware configuration — the module's physical interface and communication protocol must match the main CPU board or system board it is installed with.
प्रतिस्थापन के स्रोत से पहले विशिष्ट मशीन के हार्डवेयर प्रलेखन या FANUC के भागों की संगतता तालिकाओं का संदर्भ देकर संगतता सत्यापित करें।
Q5: A20B-2901-0582 एक ऐसी मशीन पर है जो उत्पादन वातावरण में लगातार चलती है। इस बोर्ड के लिए स्पेयर पार्ट्स की रणनीति कैसे आनी चाहिए?
निरंतर चलने वाली उत्पादन मशीन के लिए, साइट पर कम से कम एक सत्यापित-अच्छी स्पेयर A20B-2901-0582 रखने की दृढ़ता से सलाह दी जाती है।
सीपीयू मॉड्यूल की विफलता के कारण बिना किसी वर्कअराउंड के मशीन पूरी तरह से बंद हो जाती है जब तक बोर्ड की आपूर्ति नहीं की जाती है तब तक मशीन खराब मोड में नहीं चल सकती है।
बोर्ड को ईएसडी-सुरक्षित पैकेजिंग में, तापमान नियंत्रित वातावरण में संग्रहीत किया जाना चाहिए और भंडारण की स्थिति के अनुकूल होने की पुष्टि करने के लिए समय-समय पर निरीक्षण किया जाना चाहिए।
I/O Link 2 चैनल असाइनमेंट और PMC कॉन्फ़िगरेशन को भी दस्तावेजीकृत किया जाना चाहिए और स्पेयर बोर्ड के साथ रखा जाना चाहिए ताकि प्रतिस्थापन और पुनः उपयोग जल्द से जल्द हो सके।
