| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2901-0716 |

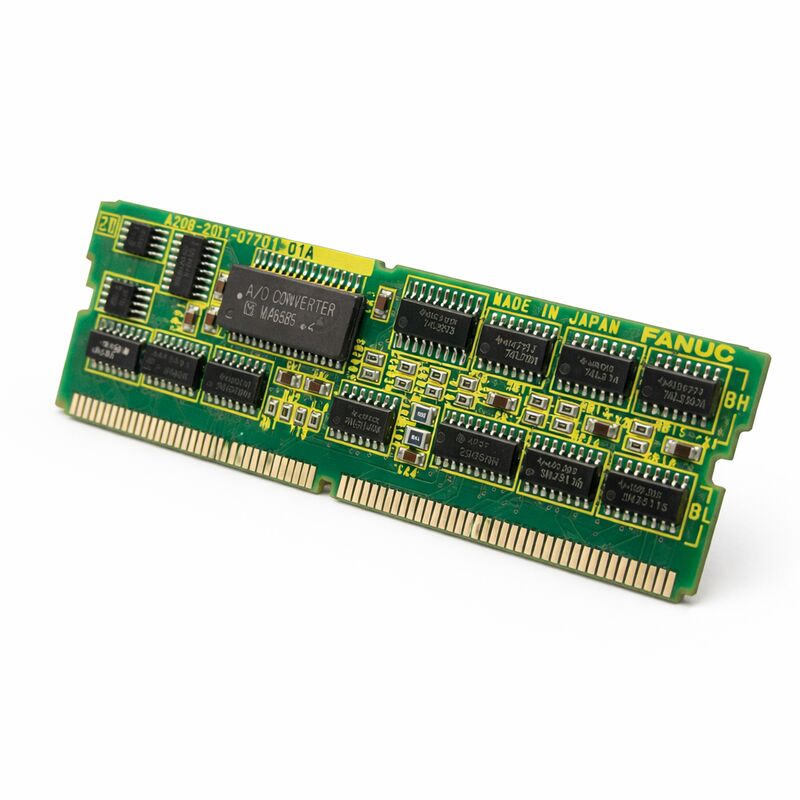

भाग संख्याःA20B-2901-0716
निर्माता:FANUC निगम (जापान)
उत्पाद श्रृंखलाःA20B-2901
उत्पाद का प्रकार:रैम मेमोरी मॉड्यूल (एसएमडी प्लग-इन पुत्री बोर्ड)

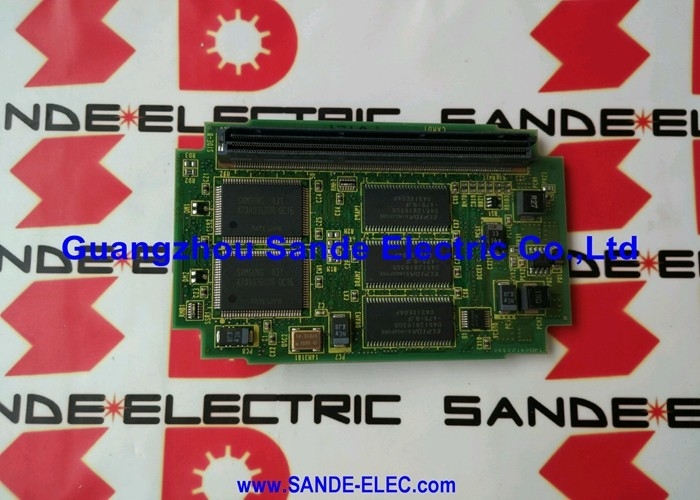

A20B-2901-0716 एक FANUC रैम मॉड्यूल है जो 128KB बैटरी समर्थित SRAM को 3.5MB DRAM के साथ जोड़ता है, जिसे FANUC सीरीज़ 16, 18, 20 और 21 सीएनसी नियंत्रण प्रणालियों के लिए प्लग-इन SMD बेटी बोर्ड के रूप में डिज़ाइन किया गया है।
यह मॉड्यूल सीधे सीएनसी नियंत्रण के मुख्य सीपीयू बोर्ड पर स्थापित होता है, भाग कार्यक्रम भंडारण, पैरामीटर प्रतिधारण, पीएमसी सीढ़ी तर्क के लिए सिस्टम की कार्य स्मृति का विस्तार करता है,और रनटाइम डेटा प्रोसेसिंग.
A20B-2901 श्रृंखला FANUC के सबसे महत्वपूर्ण मॉड्यूल परिवारों में से एक का प्रतिनिधित्व करती है, जो प्लग-इन मेमोरी कार्ड हैं जो निर्धारित करते हैं कि भाग प्रोग्राम स्टोरेज, पीएमसी मेमोरी और कार्य डेटा कितना सीएनसी संभाल सकता है।
एसआरएएम और डीआरएएम क्षमता के विभिन्न संयोजन विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करते हैंः बड़ा एसआरएएम कार्यक्रमों और मापदंडों के लिए अधिक गैर-अस्थिर भंडारण प्रदान करता है;बड़ी DRAM निष्पादन के दौरान प्रणाली प्रसंस्करण और अस्थायी डेटा के लिए अधिक कार्यशील स्मृति प्रदान करता है.
A20B-2901-0716 इस मॉड्यूल परिवार के 128KB SRAM ब्रैकेट में उपलब्ध अधिकतम DRAM क्षमता प्रदान करते हुए A20B-2901 रेंज के भीतर 128KB SRAM / 3.5MB DRAM विनिर्देश पर बैठता है।
यह विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जहां उच्च गति प्रसंस्करण डेटा थ्रूपुट बैटरी-समर्थित कार्यक्रम भंडारण का विस्तार करने से अधिक मायने रखता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2901-0716 |
| निर्माता | FANUC निगम |
| उत्पाद श्रृंखला | A20B-2901 |
| उत्पाद का प्रकार | रैम मॉड्यूल (एसएमडी पुत्री बोर्ड) |
| SRAM | 128KB (बैटरी समर्थित, बैटरी के साथ गैर-विलायक) |
| DRAM | 3.5 एमबी (संक्षारक ∙ बिजली की हानि पर खाली) |
| संगत सीएनसी | FANUC सीरीज 16, 18, 20, 21 |
| रूप कारक | एसएमडी प्लग-इन मॉड्यूल |
| मूल देश | जापान |
एक FANUC सीएनसी प्रणाली में, SRAM और DRAM अलग और पूरक भूमिका निभाते हैं।
एक FANUC सीएनसी में एसआरएएम (स्थिर यादृच्छिक पहुंच मेमोरी) बैटरी द्वारा समर्थित है। जब मशीन की बिजली बंद हो जाती है, तो नियंत्रण बोर्ड पर लिथियम बैकअप बैटरी एसआरएएम चिप्स को वोल्टेज बनाए रखती है,अपनी सामग्री को बरकरार रखना.
यह वह जगह है जहाँ सीएनसी को बिजली चक्रों के बीच याद रखने के लिए आवश्यक सब कुछ संग्रहीत करता हैः भाग कार्यक्रम, कार्य निर्देशांक ऑफसेट, उपकरण ऑफसेट, मापदंड, और पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) डेटा।
एसआरएएम सामग्री खोना ∙ एक मृत बैटरी के कारण, एक ईएसडी घटना जो एसआरएएम चिप्स को मार देती है, या मॉड्यूल विफलता ∙ सभी संग्रहीत कार्यक्रमों और मशीन सेटअप डेटा को खोने का मतलब है।
DRAM (डायनामिक रैंडम एक्सेस मेमोरी) को अपने डेटा को बनाए रखने के लिए निरंतर पावर रिफ्रेश की आवश्यकता होती है।
यह बिजली को काटने के क्षण में अपनी सामग्री खो देता है। सीएनसी ऑपरेशन के दौरान DRAM को कार्य स्मृति के रूप में उपयोग करता है ′′ गणनाओं को निष्पादित करने, इंटरपोलेशन इंजन को चलाने के लिए एक स्क्रैच स्पेस,प्रसंस्करण पीएमसी सीढ़ी तर्क, और कार्यक्रम निष्पादन के दौरान अस्थायी रूप से डेटा रखरखाव.
अधिक DRAM प्रणाली को अधिक जटिल संचालन और निष्पादन में बड़े कार्यक्रमों को संभालने की अनुमति देता है।
यह स्टार्टअप पर FROM (फ्लैश ROM) या SRAM से रिफ्रेश होता है।
A20B-2901-0716 FANUC सीएनसी मुख्य सीपीयू बोर्ड पर निर्दिष्ट SMD सॉकेट में प्लग करता है।
सीरीज 16/18/20/21 सिस्टम में, रैम मॉड्यूल कई प्लग-इन बेटी बोर्डों में से एक है जो मुख्य बोर्ड की क्षमताओं को अनुकूलित करते हैं।पीएमसी मॉड्यूल, सिस्टम मॉड्यूल (स्पिंडल प्रकार का चयन) और सर्वो मॉड्यूल।
एक मशीन के लिए चुना गया विशिष्ट रैम मॉड्यूल मशीन निर्माता के मूल नियंत्रण विनिर्देश का हिस्सा था।
जटिल बहु-प्रोग्राम स्टोरेज या व्यापक पीएमसी सीढ़ियों के लिए कॉन्फ़िगर की गई मशीन 256KB SRAM संस्करण (A20B-2901-0711) के साथ निर्मित की जा सकती है।
एक मशीन जिसे मध्यम कार्यक्रम भंडारण के साथ अधिकतम DRAM थ्रूपुट की आवश्यकता होती है, A20B-2901-0716 का उपयोग करती है।
A20B-2901-0716 में 128KB SRAM पूरी तरह से मशीन बंद होने पर अपनी सामग्री को बनाए रखने के लिए लिथियम बैकअप बैटरी पर निर्भर करता है।
बैटरी मुख्य सीपीयू बोर्ड पर स्थित है, रैम मॉड्यूल पर नहीं।जब बैटरी का वोल्टेज सीमा से नीचे गिर जाता है, तो सामान्य रूप से 3 से 5 वर्षों के उपयोग के बाद, परिस्थितियों के आधार पर, सीएनसी एक बैटरी कम अलार्म प्रदर्शित करता है.
इस बिंदु पर SRAM सामग्री अभी भी बरकरार हो सकती है, लेकिन प्रतिस्थापन तुरंत होना चाहिए।
यदि बैटरी पूरी तरह से विफल हो जाती है और एसआरएएम सामग्री खो जाती है, तो सभी भाग कार्यक्रमों, मापदंडों, ऑफसेट और पीएमसी डेटा को फिर से लोड किया जाना चाहिए।इसका मतलब है कि कई दिन तक पुनः सेवा में रखा जा सकता है.
नियमित बैटरी प्रतिस्थापन कार्यक्रम, एक यूएसबी ड्राइव या ओवर-नेटवर्क फ़ाइल स्थानांतरण के लिए नियमित पैरामीटर बैकअप के साथ संयुक्त, इस विफलता मोड को पूरी तरह से रोकता है।
प्रश्न 1: सीएनसी एक रैम मॉड्यूल अलार्म दिखाता है और बूट नहीं करेगा। क्या A20B-2901-0716 गलती है?
यह निष्कर्ष निकालने से पहले कि मॉड्यूल विफल हो गया है, जांचें कि बैकअप बैटरी भी अलार्म स्थिति में है या नहीं।
एक मृत बैटरी SRAM सामग्री को भ्रष्ट कर सकती है जिसे सिस्टम RAM त्रुटि के रूप में पहचानता है।
बैटरी बदलें और जांचें कि पैरामीटर को फिर से लोड करने के बाद अलार्म बंद हो गया है या नहीं।
यदि अलार्म एक पुष्ट-अच्छी बैटरी के साथ बनी रहती है और कोई SRAM डेटा भ्रष्टाचार नहीं है, तो A20B-2901-0716 मॉड्यूल को स्वयं को बदलने की आवश्यकता होती है।
प्रश्न 2: क्या प्रोग्राम स्टोरेज बढ़ाने के लिए A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) को A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) से बदला जा सकता है?
केवल यदि नियंत्रण हार्डवेयर और सॉफ़्टवेयर कॉन्फ़िगरेशन बड़े SRAM मॉड्यूल का समर्थन करता है।सीरीज 16/18/20/21 के नियंत्रणों में रैम मॉड्यूल के लिए संगतता तालिकाएं परिभाषित हैं ️ सभी मॉड्यूल संयोजन सभी नियंत्रण संस्करणों और विकल्प विन्यासों के लिए मान्य नहीं हैं.
एक अलग मॉड्यूल स्थापित करने से पहले विशिष्ट नियंत्रण प्रकार के लिए हार्डवेयर मैनुअल में संगतता सत्यापित करें।
एक असंगत मॉड्यूल स्थापित करने से बूट विफलता या मेमोरी मैपिंग त्रुटियां हो सकती हैं.
प्रश्न 3: A20B-2901-0716 को बदलने के समय क्या सभी कार्यक्रमों और मापदंडों को फिर से दर्ज करने की आवश्यकता है?
हाँ ¢ प्रतिस्थापन मॉड्यूल में SRAM कारखाने से रिक्त है. सभी कार्यक्रमों, मापदंडों, उपकरण ऑफसेट, कार्य ऑफसेट, और पीएमसी डेटा को फिर से लोड किया जाना चाहिए.यही कारण है कि किसी भी स्मृति मॉड्यूल की प्रतिस्थापन से पहले एक वर्तमान बैकअप बनाए रखने के लिए आवश्यक है.
अधिकांश FANUC सीरीज़ 16/18/20/21 समर्थन कार्यक्रम और पैरामीटर आउटपुट को USB ड्राइव या ईथरनेट/RS232 इंटरफ़ेस पर नियंत्रित करती है ¢ मॉड्यूल को बदलने से पहले बैकअप बनाने के लिए इनका उपयोग करें।
प्रश्न 4: सीएनसी एक पीएमसी डेटा क्षेत्र पर स्मृति त्रुटि प्रदर्शित करता है लेकिन अन्य पर नहीं। क्या A20B-2901-0716 में आंशिक विफलता हो सकती है?
आंशिक विफलताएं, जहां एसआरएएम के एक विशिष्ट क्षेत्र में त्रुटियां दिखाई देती हैं जबकि अन्य बरकरार रहती हैं, पुराने एसआरएएम मॉड्यूल में हो सकती हैं।मॉड्यूल के भीतर व्यक्तिगत एसआरएएम चिप्स विफल हो सकते हैं जबकि अन्य परिचालन में रहते हैं.
यदि त्रुटि एक ही डेटा क्षेत्र से लगातार जुड़ी हुई है और पैरामीटर रीलोड के बाद भी बनी रहती है, तो SRAM चिप-स्तर की विफलता की संभावना है।
मॉड्यूल को बदल दिया जाना चाहिए और बैकअप से पूरी प्रणाली को फिर से लोड किया जाना चाहिए।
प्रश्न 5: मुझे A20B-2901-0716 की आवश्यकता है यह पुष्टि करने के लिए मैं किस रैम मॉड्यूल की पहचान कैसे करूं जो वर्तमान में सीएनसी में स्थापित है?
स्थापित मॉड्यूल का लेबल नियंत्रक को बंद कर दिया गया और मुख्य सीपीयू बोर्ड तक पहुँचने के साथ पठनीय है।
भाग संख्या A20B-2901 मॉड्यूल के लेबल पर मुद्रित है।FANUC सिस्टम कॉन्फ़िगरेशन डिस्प्ले ️ आमतौर पर सिस्टम रखरखाव स्क्रीन से सुलभ ️ स्थापित मेमोरी मॉड्यूल कॉन्फ़िगरेशन दिखाता है.
यदि कोई भी उपलब्ध नहीं है, तो मशीन के मूल निर्माण दस्तावेज (मशीन निर्माता के रखरखाव मैनुअल या स्पेयर पार्ट्स सूची) मूल मॉड्यूल प्रकार निर्दिष्ट करता है।
