| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2901-0765 |
FANUC सीरीज 20/21 सीएनसी हार्डवेयर आर्किटेक्चर के भीतर, मुख्य सीपीयू इकाई प्लग-इन मॉड्यूल के एक सेट को समायोजित करती है जो सिस्टम की विशिष्ट क्षमताओं को परिभाषित करती है। ये मॉड्यूल सीपीयू बोर्ड पर परिभाषित स्थानों में स्लॉट होते हैं, प्रत्येक मेमोरी संसाधनों और इंटरफ़ेस फ़ंक्शंस का एक विशिष्ट संयोजन जोड़ते हैं।

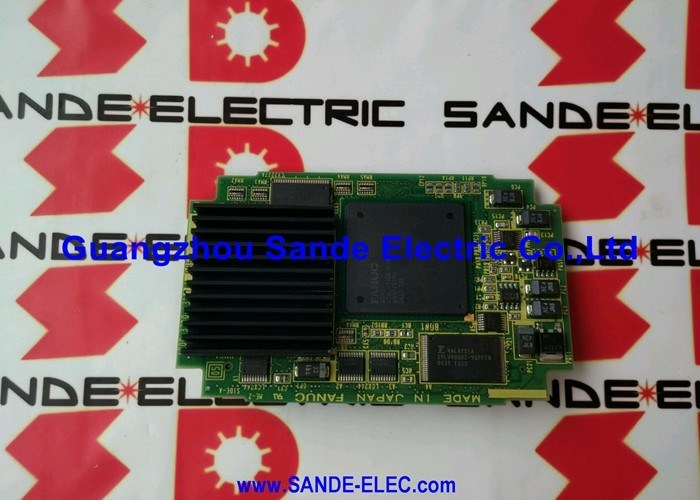

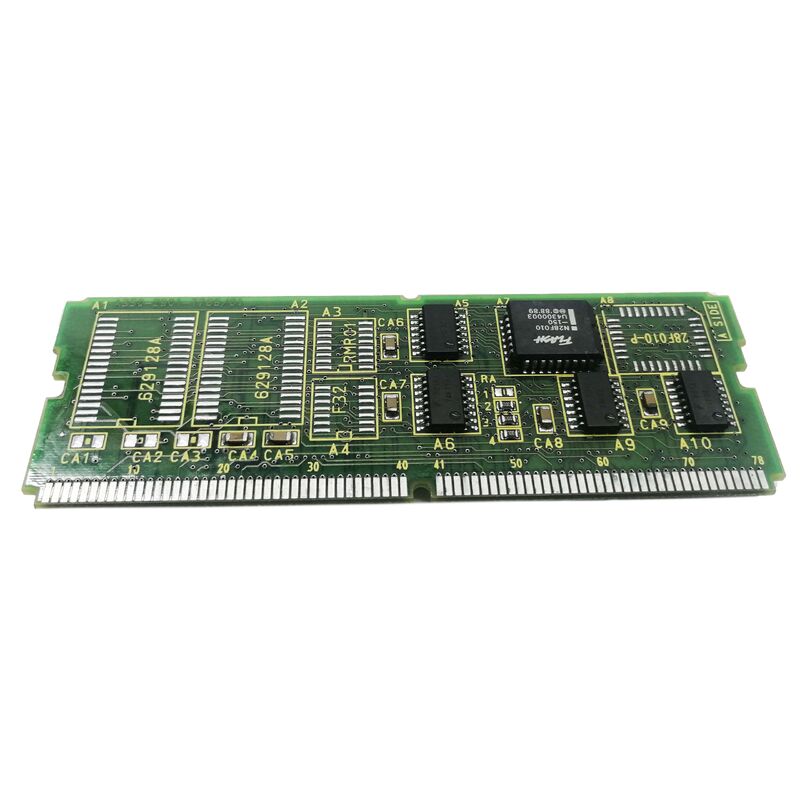

A20B-2901-0765 हैमेमोरी और स्पिंडल मॉड्यूल— एक प्लग-इन में दो कार्यों का संयोजन:
FROM (फ़्लैश ROM):फ्लैश रॉम भाग सीएनसी सिस्टम सॉफ्टवेयर को संग्रहीत करता है - ऑपरेटिंग फर्मवेयर जो सीएनसी की जी-कोड क्षमताओं, डिस्प्ले फ़ंक्शन, सर्वो समन्वय और सभी सीएनसी सुविधाओं को परिभाषित करता है। FROM अपनी सामग्री को बिना बिजली (गैर-वाष्पशील) के बरकरार रखता है, इसलिए मशीन बंद होने पर भी सीएनसी सॉफ्टवेयर बरकरार रहता है।
सीरियल स्पिंडल इंटरफ़ेस:सीरियल स्पिंडल भाग सीएनसी के मुख्य सीपीयू और मशीन के स्पिंडल ड्राइव के बीच डिजिटल संचार इंटरफ़ेस प्रदान करता है। सीरियल इंटरफ़ेस एक समर्पित सीरियल लिंक पर सीएनसी और स्पिंडल एम्पलीफायर के बीच स्पिंडल स्पीड कमांड, फीडबैक डेटा और स्टेटस सिग्नल ले जाता है।
| पैरामीटर | कीमत |
|---|---|
| एसआरएएम | 0K (कोई बैटरी समर्थित SRAM नहीं) |
| से | फ्लैश रॉम (सिस्टम सॉफ्टवेयर स्टोरेज) |
| स्पिंडल इंटरफ़ेस | सीरियल (डिजिटल सीरियल स्पिंडल बस) |
| सीएनसी प्रणाली | फैनुक सीरीज 21 (एफएस-21) |
| निर्माण | एसएमडी प्लग-इन मॉड्यूल |
| शृंखला | A20B-2901 |
"0K SRAM" पदनाम का अर्थ है कि इस मॉड्यूल में कोई बैटरी-समर्थित SRAM शामिल नहीं है। सीरीज 20/21 सीएनसी में, एसआरएएम का उपयोग सीएनसी पैरामीटर स्टोरेज और प्रोग्राम रिटेंशन के लिए किया जाता है। A20B-2901-0765 का उपयोग करने वाले सिस्टम अपने SRAM को इस प्लग-इन में संयोजित करने के बजाय एक अलग RAM मॉड्यूल - जैसे A20B-2901-0711 वर्ग RAM मॉड्यूल - से प्राप्त करते हैं।
A20B-2901-0765 की तुलना इसके मॉड्यूल परिवार से की जाती है:
| भाग | एसआरएएम | से | धुरा |
|---|---|---|---|
| ए20बी-2901-0760 | 256KB | अनुरूप | |
| ए20बी-2901-0761 | 256KB | धारावाहिक | |
| ए20बी-2901-0764 | 0KB | अनुरूप | |
| ए20बी-2901-0765 | 0KB | धारावाहिक |
0765 शून्य-एसआरएएम, सीरियल स्पिंडल संस्करण है - श्रृंखला 21 कॉन्फ़िगरेशन से मेल खाता है जो एसआरएएम को कहीं और स्रोत करता है और सीरियल स्पिंडल ड्राइव का उपयोग करता है।
सीरीज 21 सीएनसी प्रतिस्थापन:FANUC FS-21 सीएनसी प्रणाली को प्रतिस्थापन मेमोरी और स्पिंडल मॉड्यूल की आवश्यकता होती है। स्थापित मशीन डिजिटल सीरियल स्पिंडल ड्राइव का उपयोग करती है। A20B-2901-0765 (सीरियल स्पिंडल वैरिएंट) सही प्रतिस्थापन है - एनालॉग संस्करण (0764) नहीं।
सीरियल स्पिंडल इंटरफ़ेस दोष:ए सीरीज़ 21 सीएनसी ने पुष्टि-अक्षुण्ण स्पिंडल ड्राइव और मोटर के साथ एक स्पिंडल संचार अलार्म विकसित किया है। A20B-2901-0765 को विफल मॉड्यूल के रूप में पहचाना गया है। प्रतिस्थापन सीरियल स्पिंडल संचार को पुनर्स्थापित करता है।
Q1: क्या A20B-2901-0765 को सीरीज 21 सिस्टम में एक अलग रैम मॉड्यूल की आवश्यकता है?
हाँ। क्योंकि A20B-2901-0765 में 0K SRAM है, CNC पैरामीटर और संग्रहीत प्रोग्राम एक अलग RAM मॉड्यूल (जैसे A20B-2901-0711 क्लास मॉड्यूल) में श्रृंखला 21 मुख्य सीपीयू पर एक अलग स्लॉट में स्थापित होते हैं। मेमोरी और स्पिंडल मॉड्यूल और रैम मॉड्यूल एक साथ काम करते हैं - कोई भी अकेले सीएनसी को आवश्यक संपूर्ण मेमोरी संसाधन प्रदान नहीं करता है।
Q2: क्या A20B-2901-0765 उसी सिस्टम में A20B-2901-0764 (एनालॉग स्पिंडल वैरिएंट) को प्रतिस्थापित कर सकता है?
केवल तभी जब मशीन की स्पिंडल ड्राइव को एक साथ सीरियल इंटरफ़ेस प्रकार में बदल दिया जाए। एनालॉग और सीरियल स्पिंडल इंटरफेस मौलिक रूप से अलग हैं - एक सीरियल स्पिंडल मॉड्यूल (0765) को फिट करना जब स्पिंडल एम्पलीफायर को एनालॉग वोल्टेज कमांड की उम्मीद होती है तो कोई स्पिंडल नियंत्रण नहीं होगा। स्पिंडल वैरिएंट (सीरियल या एनालॉग) को स्थापित स्पिंडल ड्राइव से मेल खाना चाहिए।
Q3: क्या A20B-2901-0765 पर FROM में CNC सॉफ़्टवेयर शामिल है, या इंस्टॉलेशन के बाद इसे प्रोग्राम करने की आवश्यकता है?
सामान्य ऑपरेशन में, इस मॉड्यूल पर FROM मूल इंस्टॉलेशन से सीएनसी सिस्टम सॉफ़्टवेयर के साथ पूर्व-प्रोग्राम किया हुआ आता है। उसी सीएनसी पीढ़ी से प्राप्त प्रतिस्थापन मॉड्यूल में संगत सॉफ्टवेयर होगा। एक रिक्त या असंगत FROM के लिए मूल FANUC इंस्टॉलेशन डिस्क या बैकअप फ़ाइल से CNC सॉफ़्टवेयर को पुनः लोड करने की आवश्यकता होती है - आमतौर पर FANUC तकनीकी सहायता पहुंच की आवश्यकता होती है।
Q4: A20B-2901-0765 पर कौन सी ESD सावधानियां लागू होती हैं?
ग्राउंडेड एंटी-स्टैटिक कलाई का पट्टा के साथ संभालें। मूल या समकक्ष एंटी-स्टैटिक पैकेजिंग में स्टोर करें। इस मॉड्यूल का एसएमडी निर्माण इसके आईसी को इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील बनाता है। घटक सतहों के संपर्क से बचें। मॉड्यूल को हटाने या स्थापित करने के लिए सीपीयू यूनिट तक पहुंचने से पहले सीएनसी को पूरी तरह से बंद कर दें।
