| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1211-0900 |

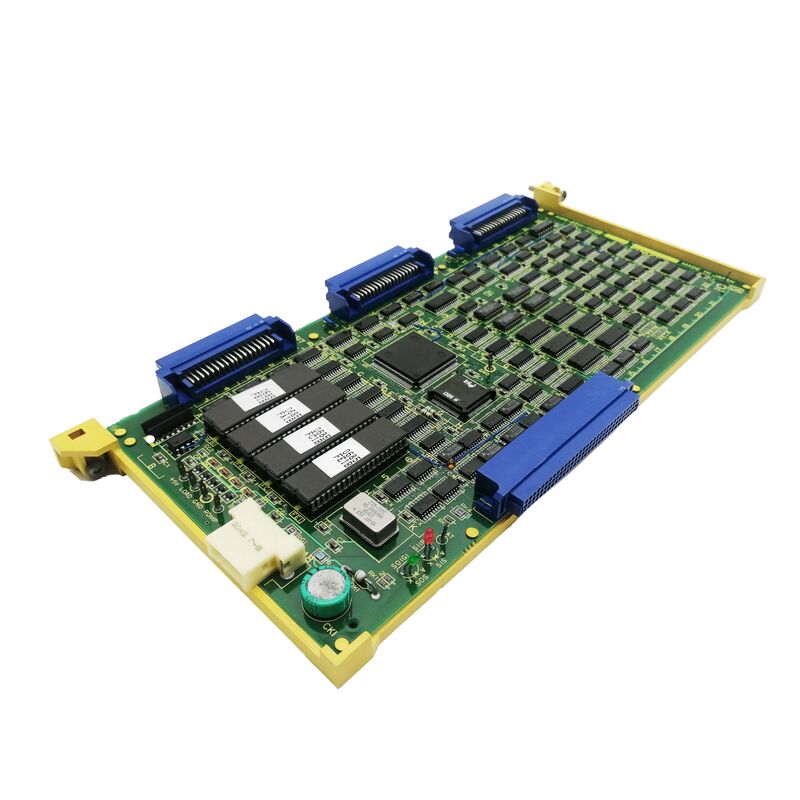

A16B-1211-0900 एडाप्टर बोर्ड है जो सीरीज़ 00C CNC के ऑपरेटर इंटरफ़ेस हार्डवेयर - CRT डिस्प्ले और MDI कीबोर्ड - को PMC-M (प्रोग्रामेबल मशीन कंट्रोलर, मॉडल M) इलेक्ट्रॉनिक सिस्टम से जोड़ता है। FANUC की श्रृंखला 00C सीएनसी आर्किटेक्चर में, PMC-M मशीन अनुक्रम नियंत्रक के रूप में कार्य करता है। A16B-1211-0900 एडाप्टर बोर्ड इनके बीच भौतिक और विद्युत इंटरफ़ेस परत प्रदान करता है:
सीआरटी डिस्प्ले:सीआरटी मॉनिटर सीएनसी के प्रोग्राम डिस्प्ले, पैरामीटर स्क्रीन, अलार्म संदेश और डायग्नोस्टिक जानकारी दिखाता है। एडॉप्टर बोर्ड पीएमसी-एम के डिस्प्ले डेटा को सीआरटी को चलाने वाले वीडियो सिग्नल में अनुवादित करता है।
एमडीआई कीबोर्ड:मैनुअल डेटा इनपुट कीबोर्ड का उपयोग ऑपरेटर प्रोग्राम प्रविष्टि, पैरामीटर संपादन और मैनुअल मोड कमांड के लिए किया जाता है। एडॉप्टर बोर्ड एमडीआई कुंजी मैट्रिक्स को स्कैन करता है, कुंजी प्रेस को डीकोड करता है, और प्रसंस्करण के लिए उन्हें पीएमसी-एम तक संचारित करता है। A16B-1211-0900 के बिना, न तो CRT डिस्प्ले और न ही MDI कीबोर्ड काम कर सकता है - ऑपरेटर सभी विज़ुअल फीडबैक और मैन्युअल इनपुट क्षमता खो देता है।
| पैरामीटर | कीमत |
|---|---|
| समारोह | सीआरटी/एमडीआई से पीएमसी-एम एडाप्टर |
| प्रकार | ए2 |
| अनुकूल | सीरीज 00सी सीएनसी |
| विधानसभा | A02B-0086-C052 (2 में से 1 बोर्ड) |
| शृंखला | ए16बी-1211 |
विवरण में "#00C" FANUC सीरीज 00C को संगत सीएनसी प्लेटफॉर्म के रूप में पहचानता है। सीरीज 00 एक FANUC सीएनसी पीढ़ी है जिसे कॉम्पैक्ट, एकीकृत सीएनसी नियंत्रण की आवश्यकता वाले मशीन टूल्स के लिए डिज़ाइन किया गया है - 00C पदनाम 00 श्रृंखला के भीतर विशिष्ट पीढ़ी की पहचान करता है। CRT/MDI कनेक्शन के लिए A16B-1211-0900 एडेप्टर बोर्ड का उपयोग करने वाला सीरीज 00C ऑपरेटर इंटरफ़ेस, इस युग के सीएनसी हार्डवेयर आर्किटेक्चर का विशिष्ट है - असतत एडाप्टर बोर्ड ऑपरेटर के एनालॉग और कीबोर्ड इंटरफ़ेस हार्डवेयर के साथ सीएनसी के डिजिटल नियंत्रण इलेक्ट्रॉनिक्स को जोड़ते हैं।
श्रृंखला 00C सीएनसी डिस्प्ले दोष:FANUC सीरीज 00C CNC का CRT डिस्प्ले कोई छवि या दूषित डिस्प्ले नहीं दिखाता है जबकि CNC चालू रहता है। A16B-1211-0900 एडाप्टर बोर्ड को दोष के रूप में पहचाना गया है। प्रतिस्थापन CRT डिस्प्ले फ़ंक्शन को पुनर्स्थापित करता है।
एमडीआई कीबोर्ड गैर-प्रतिक्रियाशील:सीरीज 00सी सीएनसी का एमडीआई कीबोर्ड प्रत्युत्तर देना बंद कर देता है - कुंजी दबाना पंजीकृत नहीं होता है। A16B-1211-0900 का कीबोर्ड स्कैनिंग सर्किट पहचानी गई खराबी है। प्रतिस्थापन एमडीआई इनपुट को पुनर्स्थापित करता है।
Q1: A02B-0086-C052 असेंबली के लिए सहयोगी बोर्ड (बोर्ड 2) क्या है?
A02B-0086-C052 असेंबली में बोर्ड 1 के रूप में A16B-1211-0900 शामिल है। असेंबली में दूसरे बोर्ड की पहचान संपूर्ण असेंबली दस्तावेज़ या विशिष्ट इकाई की हार्डवेयर सूची से की जाती है। किसी दोष का निदान करते समय, ऑर्डर देने से पहले यह पुष्टि करने के लिए कि कौन सा बोर्ड विफल हो गया है, यदि संभव हो तो दोनों बोर्डों का स्वतंत्र रूप से परीक्षण करें।
Q2: "PMC-M MDI/CRT एडाप्टर A2" में "A2" पदनाम क्या है?
"ए2" पीएमसी-एम ऑपरेटर इंटरफ़ेस एडाप्टर परिवार के भीतर एडाप्टर के हार्डवेयर प्रकार और संस्करण की पहचान करता है। टाइप ए मानक एडाप्टर कॉन्फ़िगरेशन है; संस्करण 2 (ए2) इस प्रकार के भीतर एक विशिष्ट हार्डवेयर संशोधन या क्षमता स्तर को इंगित करता है। यह इसे टाइप ए संस्करण 1 या किसी भी टाइप बी वेरिएंट से अलग करता है जो विभिन्न पीएमसी-एम कॉन्फ़िगरेशन के लिए मौजूद हो सकता है।
Q3: क्या A16B-1211-0900 श्रृंखला 00C के लिए विशिष्ट है, या क्या यह अन्य FANUC CNC पीढ़ियों की सेवा करता है?
विवरण में "#00C" स्पष्ट रूप से श्रृंखला 00C संगतता की पहचान करता है। सीरीज 00सी पीएमसी-एम नियंत्रक आर्किटेक्चर का उपयोग करती है। यह एडॉप्टर बोर्ड अन्य पीएमसी-एम-सुसज्जित सीएनसी सिस्टम पर काम करता है या नहीं, यह विभिन्न सीएनसी मॉडलों में A02B-0086-C052 असेंबली की अनुकूलता पर निर्भर करता है। लागू FANUC हार्डवेयर दस्तावेज़ से पुष्टि करें।
Q4: क्या A16B-1211-0900 को बदलने से कोई सीएनसी डेटा प्रभावित होता है?
नहीं, सीएनसी पैरामीटर और प्रोग्राम सीएनसी के मुख्य मेमोरी मॉड्यूल में रहते हैं। सीआरटी/एमडीआई एडाप्टर बोर्ड में कोई संग्रहीत सीएनसी डेटा नहीं है - यह एक हार्डवेयर इंटरफ़ेस बोर्ड है। A16B-1211-0900 को बदलने से किसी भी संग्रहीत मशीनिंग डेटा पर कोई प्रभाव नहीं पड़ता है।
