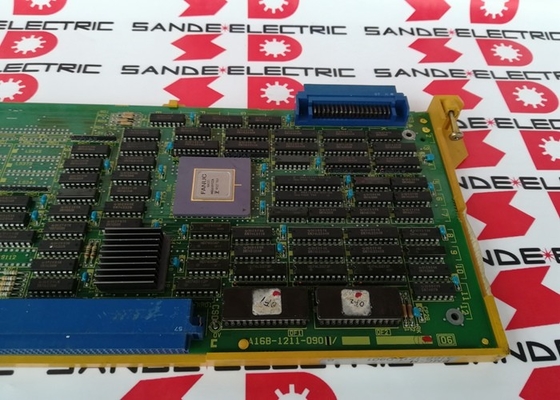

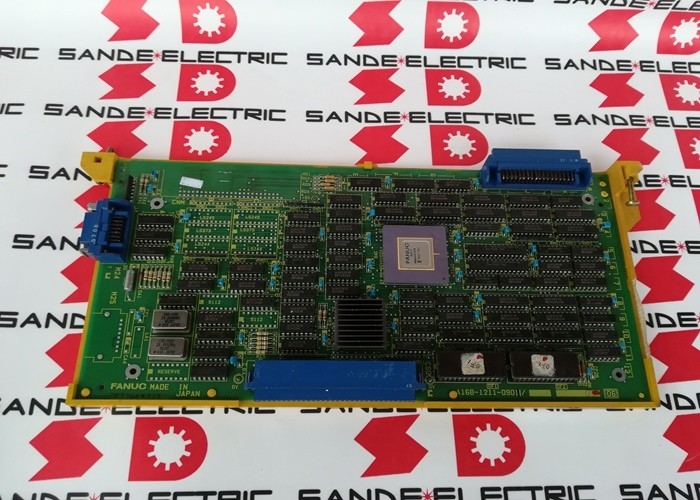

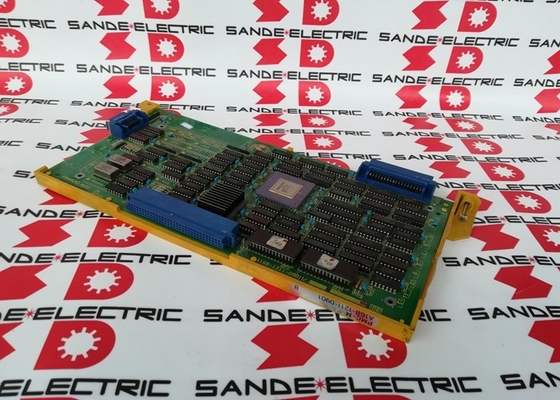

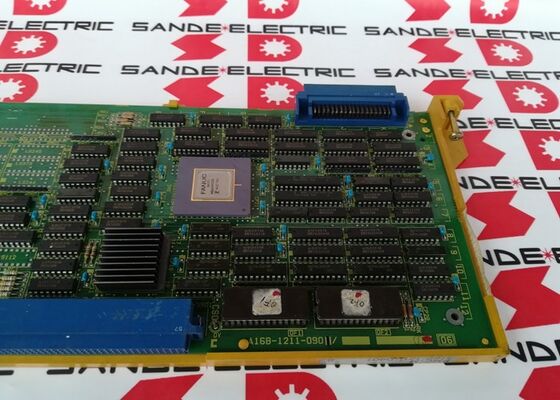

A16B-1211-0901 Fanuc पीसीबी बोर्ड A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901∙ FANUC PMC-M ROM बोर्ड ∙ सीरीज़ 0-B / 0-C / 0-D / 0-F / विस्तारित पीएलसी सीढ़ी EPROM / आधा या पूर्ण चौड़ाई

पीएमसी-एम बनाम पीएमसी-एल ️ यह बोर्ड महत्वपूर्ण क्यों है?

डीएनसी इलेक्ट्रॉनिक्स मुख्य अंतर की व्याख्या करता हैः"यह बोर्ड एक विस्तारित पीएलसी सीढ़ी (प्रोग्राम करने योग्य मशीन नियंत्रक) है जो मेमोरी कार्ड पर सस्ते पीएमसी-एल की तुलना में बहुत अधिक ईपीआरओएम युक्त बोर्ड पर लोड किया जाता है. "

FANUC के सीरीज 0-C सीएनसी आर्किटेक्चर में, पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) सीढ़ी कार्यक्रम दो स्तरों में आते हैंः

पीएमसी-एल (पीएमसी लाइट):मानक सीएनसी मेमोरी कार्ड पर संग्रहीत एक कॉम्पैक्ट सीढ़ी कार्यक्रम। कार्यक्रम चरणों की संख्या में सीमित है, अपेक्षाकृत सरल अनुक्रम तर्क वाली मशीनों के लिए उपयुक्त है।

पीएमसी-एम (पीएमसी मध्यम):एक विस्तारित सीढ़ी कार्यक्रम समर्पित A16B-1211-0901 ROM बोर्ड पर संग्रहीत ′′ भौतिक रूप से अधिक EPROM क्षमता स्मृति कार्ड दृष्टिकोण की तुलना में। DNC पुष्टि करता हैः"ये बोर्ड आमतौर पर अधिक जटिल 0-सी पर फिट होते हैं, 0-डी, 0-एफ मशीन टूल्स की स्थापना, जो पीएमसी-एल मानक से परे 0-सी पीएमसी-एम रोम पीएलसी सीढ़ी कार्यों की अनुमति देती है। "

इसका अर्थ सीधा हैः A16B-1211-0901 अधिक जटिल मशीनों की सेवा करता है ∙ बड़े ऑपरेटर पैनलों वाले, अधिक मशीन I/O बिंदुओं, अधिक उपकरण परिवर्तन अनुक्रमों वालेअधिक सहायक मशीन फ़ंक्शंस ️ जब PMC-L की चरण संख्या अपर्याप्त हो.

प्रमुख विनिर्देश

PMC-M ROM और RAM ️ पूर्ण PMC-M प्रणाली

Fanuc-controller.com पास के A16B-1211-0910 (PMC-M RAM बोर्ड) के लिए पुष्टि करता हैः "PMC सीढ़ी तर्क निष्पादन, मशीन अनुक्रम नियंत्रण के लिए विस्तारित RAM मेमोरी प्रदान करता है,और एमएमसी संचार कार्य. प्लग-इन मॉड्यूल मुख्य नियंत्रण इकाई पर लगाया जाता है, अक्सर ROM बोर्ड A16B-1211-0901 या इसी तरह के साथ जोड़ा जाता है. "

पीएमसी-एम आर्किटेक्चर में:

• A16B-1211-0901 (ROM बोर्ड):गैर-अस्थिर ईपीआरओएम में पीएमसी सीढ़ी कार्यक्रम रखता है। सीढ़ी तर्क स्थायी रूप से यहाँ संग्रहीत है। यह बैटरी बैकअप के बिना बिजली चक्रों से बचता है।
• A16B-1211-0910 (RAM बोर्ड):कार्यशील स्मृति प्रदान करता है जहाँ ROM-स्टोर्ड सीढ़ी कार्यक्रम ¥ वैरिएबल डेटा, टाइमर, काउंटर और PMC निष्पादन के दौरान मध्यवर्ती परिणामों के लिए RAM स्थान निष्पादित करता है.

अनुप्रयोग परिदृश्य

PMC-M ROM बोर्ड की खराबीःएक सीरीज 0-सी मशीनिंग केंद्र पीएमसी अलार्म विकसित करता है ∙ अनुक्रम तर्क विफल हो जाता है, मशीन के कार्य प्रतिक्रियाहीन हो जाते हैं। त्रुटि के रूप में ए 16 बी -1211 -0901 रोम बोर्ड की पहचान की जाती है।प्रतिस्थापन (सही सीढ़ी कार्यक्रम सामग्री के साथ) PMC कार्य को बहाल करता है.

सीरीज 0-सी मशीन टूल्स को पीएमसी-एल से अपग्रेड करें:सीरीज 0-सी सीएनसी चल रहे पीएमसी-एल को मशीन संशोधनों के बाद नई अनुक्रमों को जोड़ने के बाद अधिक सीढ़ी कार्यक्रम क्षमता की आवश्यकता होती है।A16B-1211-0901 PMC-M ROM बोर्ड को बड़े कार्यक्रम के लिए विस्तारित EPROM क्षमता प्रदान करने के लिए स्थापित किया गया है.

अक्सर पूछे जाने वाले प्रश्न

Q1: जब ईपीआरओएम सामग्री रिक्त हो तो पीएमसी-एम रोम बोर्ड की भूमिका क्या है?

A16B-1211-0901 एक हार्डवेयर बोर्ड है ∙ इसके ईपीआरओएम चिप्स विशिष्ट मशीन टूल्स के लिए वास्तविक पीएमसी सीढ़ी कार्यक्रम को संग्रहीत करते हैं।रिक्त ईपीआरओएम के साथ एक प्रतिस्थापन बोर्ड सही सीढ़ी कार्यक्रम लोड किया जाता है जब तक किसी भी अनुक्रम तर्क निष्पादित नहीं कर सकतेमशीन उपकरण निर्माता या FANUC सेवा अभियंता के पास मूल कार्यक्रम सामग्री है, इसे पूर्व-लोड किए गए कार्यक्रम सामग्री के बिना प्रतिस्थापन बोर्ड का आदेश देने से पहले पुष्टि करें।

Q2: क्या A16B-1211-0901 आधा चौड़ाई और पूर्ण चौड़ाई दोनों सीएनसी चेसिस प्रारूपों के साथ संगत है?

सीएनसी इलेक्ट्रॉनिक्स पुष्टि करता हैः "16 या 32 बिट 0-सी मास्टर में प्लग किया जा सकता है आधा या पूर्ण चौड़ाई प्रारूप। " बोर्ड शारीरिक रूप से दोनों चेसिस विन्यास का समर्थन करता है।मशीन उपकरण के पैनल प्रलेखन से विशिष्ट चेसिस प्रारूप की पुष्टि करें.

Q3: A16B-1211-0901 PMC-M RAM बोर्ड (A16B-1211-0910) से कैसे भिन्न है?

A16B-1211-0901 PMC सीढ़ी कार्यक्रम कोड के लिए ROM बोर्ड ️ गैर-विलायक EPROM आधारित भंडारण है। A16B-1211-0910 PMC निष्पादन के लिए RAM बोर्ड ️ विलायक कार्य स्मृति है।दोनों ही पूर्ण पीएमसी-एम प्रणाली के लिए आवश्यक हैं।. ROM बोर्ड प्रोग्राम को स्थायी रूप से संग्रहीत करता है; RAM बोर्ड निष्पादन कार्यक्षेत्र प्रदान करता है।

Q4: क्या A16B-1211-0901 को बदलने से सीएनसी अक्ष के मापदंडों पर असर पड़ता है?

नहीं. सीएनसी अक्ष पैरामीटर (सर्वो लाभ, फीडर दर सीमाएं, निर्देशांक ऑफसेट) सीएनसी के मुख्य एसआरएएम में स्थित हैं ¢ पीएमसी रोम बोर्ड से अलग।A16B-1211-0901 को बदलने से संग्रहीत अक्ष मापदंडों पर कोई असर नहीं पड़ताकेवल पीएमसी सीढ़ी कार्यक्रम प्रभावित होता है जो प्रतिस्थापन बोर्ड के ईपीआरओएम पर मौजूद होना चाहिए।

Q5: A16B-1211-0901 के लिए कौन से सेवा विकल्प उपलब्ध हैं?

कई आपूर्तिकर्ता इस बोर्ड की सेवा करते हैंः एमआरओ इलेक्ट्रिक (विनिमय और मरम्मत), सीएनसी इलेक्ट्रॉनिक्स (विनिमय, अधिशेष और मरम्मत), 4 डी नियंत्रण (मरम्मत सेवा) ।इस बोर्ड में तीन महाद्वीपों में व्यापक बिक्री के बाद का समर्थन है।.
