| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2901-0960 |

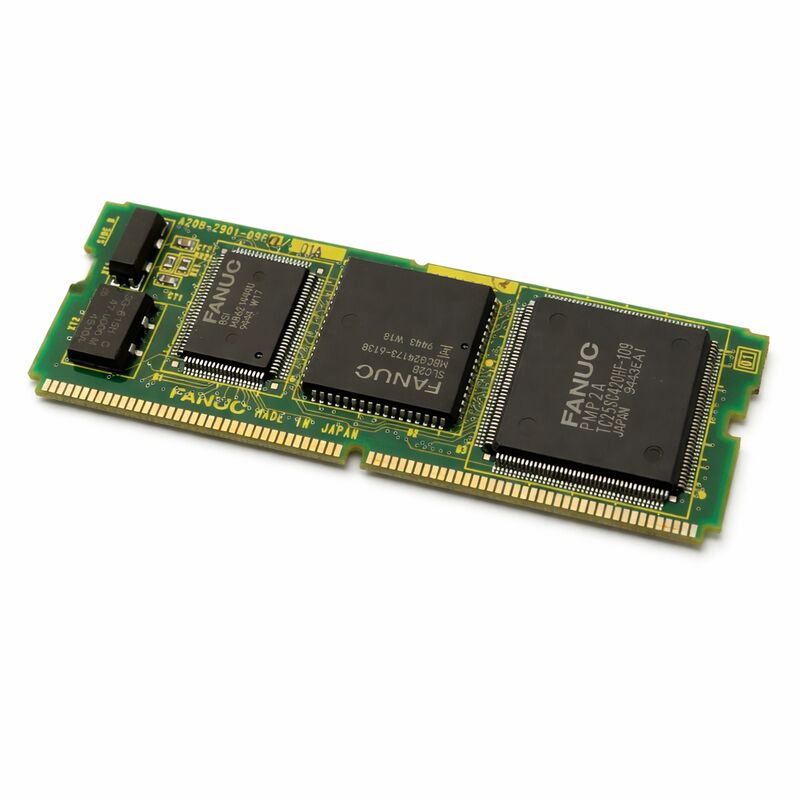

A20B-2901-0960 FANUC सीरीज 16 और 18 कंट्रोलर के लिए I/O लिंक के साथ PMC-RB3/RC3 मॉड्यूल है। यह एक साथ दो कार्य करता है: मशीन टूल के स्वचालित संचालन को अनुक्रमित करने वाले PMC लैडर प्रोग्राम को चलाना, और I/O लिंक संचार बस का प्रबंधन करना जो CNC और मशीन में वितरित I/O उपकरणों के बीच सभी डिजिटल संकेतों को ले जाती है।
FANUC के CNC पदानुक्रम में, PMC (प्रोग्रामेबल मशीन कंट्रोलर) CNC हार्डवेयर के अंदर चलने वाला एकीकृत PLC है। यह रिले लॉजिक को निष्पादित करता है जो टूल परिवर्तन, कूलेंट, सुरक्षा इंटरलॉक, ऑपरेटर पैनल प्रतिक्रियाओं और CNC की अक्ष गति के साथ चलने वाले हर दूसरे मशीन स्वचालन अनुक्रम को नियंत्रित करता है। लैडर प्रोग्राम FROM मॉड्यूल में अलग से संग्रहीत होता है; यह बोर्ड निष्पादन इंजन और I/O लिंक बस मास्टर प्रदान करता है जो CNC को मशीन के I/O से जोड़ता है।
I/O लिंक साइड वह है जो इस मॉड्यूल को I/O लिंक के बिना एक सरल PMC बोर्ड से अलग बनाता है। हर ऑपरेटर पैनल सिग्नल, हर फील्ड I/O पॉइंट जो I/O लिंक विस्तार इकाई के माध्यम से जुड़ा हुआ है, इस बस से होकर गुजरता है। जब A20B-2901-0960 का I/O लिंक इंटरफ़ेस विफल हो जाता है, तो सभी जुड़े हुए I/O एक साथ खो जाते हैं — मशीन ऑपरेटर इनपुट का जवाब नहीं दे सकती है, और सभी पैनल संकेतक आउटपुट अंधेरे हो जाते हैं। वह कुल I/O हानि पैटर्न, CNC डिस्प्ले पर I/O लिंक अलार्म के साथ, वह दोष हस्ताक्षर है जो विशेष रूप से इस मॉड्यूल को इंगित करता है न कि वायरिंग या फील्ड डिवाइस समस्याओं को।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2901-0960 |
| PMC प्रकार | PMC-RB3 / PMC-RC3 |
| इंटरफ़ेस | I/O लिंक |
| संगत | सीरीज 16, 18 (मॉडल B/C) |
| डेटा स्टोरेज | कोई नहीं (FROM मॉड्यूल में लैडर) |
PMC-RB3 और PMC-RC3 FANUC PMC-RB/RC परिवार के भीतर विभिन्न लैडर निष्पादन संस्करण हैं। इस मॉड्यूल पर RB3/RC3 पदनाम लैडर भाषा विनिर्देश को परिभाषित करता है — निर्देश सेट, अधिकतम चरण गणना, निष्पादन गति, और I/O एड्रेसिंग — जिस पर इस मशीन के लिए लिखा गया PMC प्रोग्राम निर्भर करता है। एक प्रतिस्थापन मॉड्यूल स्थापित संस्करण से मेल खाना चाहिए; एक अलग PMC संस्करण वाला मॉड्यूल भौतिक रूप से समान होने पर भी मौजूदा लैडर प्रोग्राम को सही ढंग से निष्पादित नहीं कर सकता है।
ऑर्डर करने से पहले, पुष्टि करें कि स्थापित मॉड्यूल के लेबल पर A20B-2901-0960 दिखाया गया है और सत्यापित करें कि मशीन दस्तावेज़ीकरण पहचानता है कि यह इस स्थिति में PMC-RB3 या PMC-RC3 का उपयोग करता है।
Q1: A20B-2901-0960 के विफल होने के मुख्य लक्षण क्या हैं?
तीन पहचानने योग्य पैटर्न: (1) पूर्ण ऑपरेटर पैनल हानि — कोई बटन प्रतिक्रिया नहीं करता है, कोई पैनल संकेतक प्रज्वलित नहीं होता है — CNC पर I/O लिंक अलार्म के साथ। यह कुल I/O लिंक विफलता है और सीधे इस मॉड्यूल को इंगित करती है। (2) एकल चैनल के बजाय एक साथ कई चैनलों में अनियमित I/O व्यवहार, यह सुझाव देता है कि बस मास्टर खराब हो गया है। (3) PMC लैडर अलार्म जो व्यक्तिगत I/O संकेतों, केबलों और फील्ड उपकरणों के अच्छे होने की पुष्टि होने पर निष्पादन त्रुटियों का संकेत देते हैं।
Q2: क्या इस मॉड्यूल को बदलने के लिए PMC लैडर को फिर से लोड करने की आवश्यकता है?
नहीं। PMC लैडर मुख्य नियंत्रण बोर्ड पर FROM मॉड्यूल में संग्रहीत होता है, न कि A20B-2901-0960 में। प्रतिस्थापन फिट करने और पावर ऑन करने के बाद, CNC सामान्य रूप से FROM से लैडर लोड करता है। मशीन को उत्पादन में वापस लाने से पहले PMC डायग्नोस्टिक स्क्रीन पर I/O लिंक संचार बहाल होने की पुष्टि करें।
Q3: PMC मॉड्यूल दोष को फील्ड वायरिंग या फील्ड डिवाइस दोषों से कैसे अलग किया जाता है?
PMC मॉड्यूल विफलताएं एक साथ कई I/O बिंदुओं को प्रभावित करती हैं — एक साथ सभी पैनल फ़ंक्शन, या एक साथ पूरा I/O लिंक शाखा। व्यक्तिगत वायरिंग दोष एक समय में एक या दो I/O पतों को प्रभावित करते हैं। यदि CNC के मुख्य अक्ष और प्रोग्राम निष्पादन कार्य सामान्य बने रहते हैं, और व्यक्तिगत केबल और फील्ड उपकरण अच्छे परीक्षण करते हैं, तो PMC मॉड्यूल दोष उम्मीदवार है, जबकि कई असंबंधित I/O फ़ंक्शन एक साथ विफल हो जाते हैं।
Q4: क्या A20B-2901-0960 का उपयोग सीरीज 16 और सीरीज 18 दोनों सिस्टम में किया जा सकता है?
हाँ — मॉड्यूल FANUC सीरीज 16 और 18 मॉडल B/C प्लेटफार्मों के लिए पहचाना गया है। PMC-RB3/RC3 पदनाम और I/O लिंक इंटरफ़ेस इन मॉडल पीढ़ियों में दोनों CNC परिवारों के लिए सामान्य हैं। ऑर्डर करने से पहले प्रासंगिक बोर्ड स्थिति पर इस भाग संख्या को निर्दिष्ट करने वाली सटीक मशीन के दस्तावेज़ीकरण की पुष्टि करें।
Q5: एक प्रयुक्त A20B-2901-0960 स्वीकार करते समय क्या सत्यापित किया जाना चाहिए?
मॉड्यूल के लेबल से पूर्ण भाग संख्या A20B-2901-0960 की पुष्टि करें। PMC संस्करण की पुष्टि का अनुरोध करें — RB3 या RC3 — यह सुनिश्चित करने के लिए कि यह मशीन के लैडर प्रोग्राम विनिर्देश से मेल खाता है। एक प्रयुक्त इकाई के लिए, पूछें कि क्या इसका परीक्षण I/O लिंक संचार सत्यापित के साथ एक लाइव सीरीज 16 या 18 सिस्टम पर किया गया था, न कि केवल पावर ऑन किया गया था। फिट करने से पहले बोर्ड के कनेक्टर संपर्कों को जंग या यांत्रिक क्षति के लिए निरीक्षण करें।
