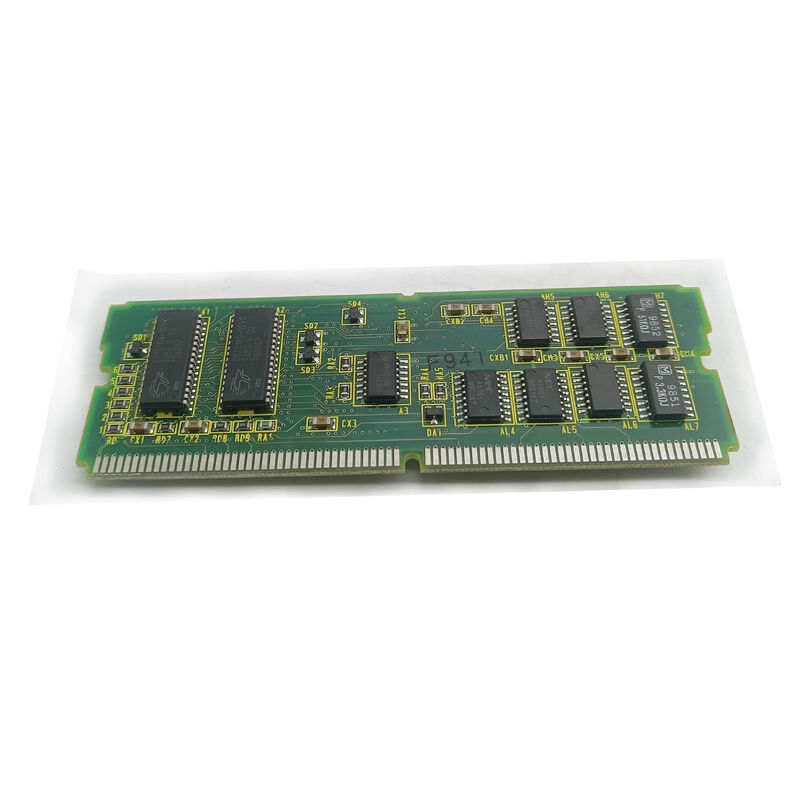

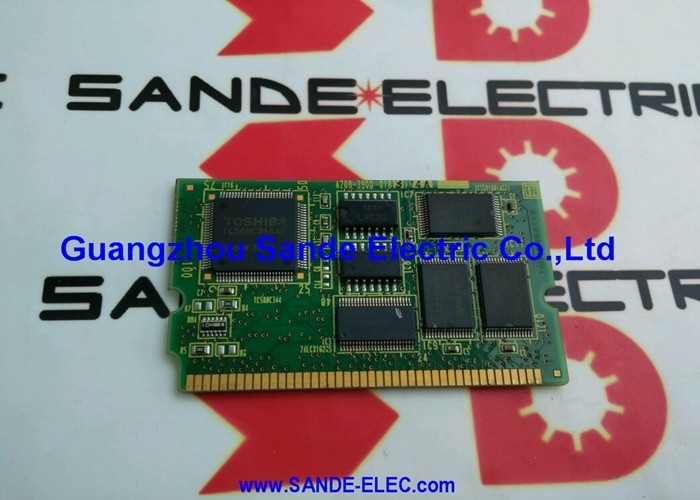

FANUC मॉड्यूल A20B-2902-0020 A20B29020020 A2OB-29O2-OO2O

A20B-2902-0020 | FANUC 4MB DRAM मॉड्यूल - डायनेमिक रैम मेमोरी एक्सपेंशन / सीएनसी वर्किंग मेमोरी / A20B-2902 सीरीज SMD बोर्ड

सीएनसी सिस्टम में DRAM - यह वास्तव में क्या करता है

FANUC CNC में तीन प्रकार की मेमोरी अलग-अलग उद्देश्यों को पूरा करती है, और अंतर को समझने से पता चलता है कि 4MB DRAM मॉड्यूल क्यों मायने रखता है:

FROM (फ़्लैश ROM - गैर-वाष्पशील):सीएनसी सिस्टम सॉफ्टवेयर और दीर्घकालिक डेटा संग्रहीत करता है। गैर-वाष्पशील - शक्ति के बिना सामग्री को बरकरार रखता है। वास्तविक समय तक पहुंच के लिए अपेक्षाकृत धीमी गति से।

SRAM (बैटरी समर्थित RAM):सीएनसी पैरामीटर और पार्ट प्रोग्राम को संग्रहीत करता है। पावर-ऑफ के दौरान सामग्री को संरक्षित करने के लिए बैटरी समर्थित। सीमित क्षमता; मुख्य रूप से लगातार डेटा भंडारण के लिए।

DRAM (A20B-2902-0020):कार्यशील मेमोरी - सीपीयू का उच्च गति वाला अस्थायी कार्यक्षेत्र। प्रत्येक निर्देश निष्पादित किया जा रहा है, प्रत्येक वेरिएबल की गणना की जा रही है, प्रत्येक जी-कोड ब्लॉक लुक-फॉरवर्ड बफर में, प्रत्येक सबरूटीन स्टैक फ्रेम, और प्रत्येक सिस्टम स्टेट वेरिएबल ऑपरेशन के दौरान DRAM पर कब्जा कर लेता है। DRAM तेज है (सीपीयू घड़ी से मेल खाता है), अस्थिर है (पावर-ऑफ पर सामग्री खो देता है), और चल रहे प्रोग्राम के पूर्ण कामकाजी सेट को पकड़ने के लिए पर्याप्त बड़ा होना चाहिए।

जब सीएनसी बूट होता है, तो यह तेजी से निष्पादन के लिए सिस्टम सॉफ्टवेयर को FROM से DRAM में कॉपी करता है। रनटाइम पर जो कुछ भी होता है वह DRAM से होकर गुजरता है।

मुख्य विशिष्टताएँ

4एमबी - सीएनसी संचालन के लिए कार्यशील मेमोरी

A20B-2902-0020 की 4MB DRAM क्षमता सीएनसी के सक्रिय संचालन के लिए कार्यशील मेमोरी प्रदान करती है:

कार्यक्रम आगे देखें:सीएनसी वर्तमान निष्पादन बिंदु से पहले जी-कोड ब्लॉकों को प्री-रीड करता है, समोच्च टूल पथों के माध्यम से सुचारू फीडरेट बनाए रखने के लिए भविष्य के गति ब्लॉकों की गणना करता है। 4एमबी डीआरएएम एक सार्थक लुक-फॉरवर्ड बफर का समर्थन करता है - जितना अधिक डीआरएएम उपलब्ध होगा, उतने अधिक ब्लॉक पूर्व-गणना किए जा सकते हैं, जिससे चिकनी हाई-स्पीड कंटूरिंग की अनुमति मिलती है।

सिस्टम सॉफ्टवेयर निवास:जब सीएनसी बूट होता है, तो इसका ऑपरेटिंग सॉफ्टवेयर FROM से DRAM में लोड होता है। लोड किया गया सॉफ़्टवेयर उपलब्ध DRAM का एक महत्वपूर्ण हिस्सा रखता है। FANUC सीएनसी पीढ़ियों के लिए जो 4MB DRAM मॉड्यूल का उपयोग करते थे, यह क्षमता उस युग के सॉफ़्टवेयर फ़ुटप्रिंट से मेल खाती थी।

मल्टी-टास्किंग ओवरहेड:पीएमसी सीढ़ी निष्पादन, डिस्प्ले रेंडरिंग, संचार प्रबंधन और वास्तविक समय सीएनसी सर्वो गणना सभी ऑपरेशन के दौरान DRAM स्थान साझा करते हैं। A20B-2902-0020 का उपयोग करने वाली सीएनसी पीढ़ी के लिए इन समवर्ती आवश्यकताओं से मेल खाने वाली क्षमता 4MB थी।

अनुप्रयोग परिदृश्य

सीएनसी बूट विफलता निदान:एक FANUC सीएनसी स्टार्टअप पूरा करने में विफल रहता है। सिस्टम अलार्म कोड रैम त्रुटि की ओर इशारा करते हैं। A20B-2902-0020 DRAM मॉड्यूल का परीक्षण किया गया और उसे दोषपूर्ण पाया गया। प्रतिस्थापन सीएनसी को बूट पूरा करने और सामान्य संचालन फिर से शुरू करने की अनुमति देता है।

आंतरायिक अलार्म जांच:एक सीएनसी लंबे उत्पादन दिनों की दोपहर में यादृच्छिक अस्पष्टीकृत रीसेट विकसित करता है लेकिन सुबह में सामान्य रूप से पुनरारंभ होता है। तापमान-संवेदनशील DRAM सेल विफलता का संदेह है। A20B-2902-0020 को बदलने से तापमान-निर्भर मेमोरी दोष समाप्त हो जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A20B-2902-0020 का उपयोग FANUC सीरीज 16, 18, या 20/21 सिस्टम के साथ किया जाता है?

A20B-2902-0020 A20B-2902 श्रृंखला में एक 4MB DRAM मॉड्यूल है। इस श्रृंखला में समान 4MB DRAM मॉड्यूल (जैसे A20B-2902-0531) की पुष्टि श्रृंखला 16, 18 और 21 के लिए की गई है। विशिष्ट A20B-2902-0020 वैरिएंट की सटीक CNC सिस्टम संगतता की पुष्टि लागू CNC सिस्टम के हार्डवेयर दस्तावेज़ से की जाती है। होस्ट सीएनसी सिस्टम प्रकार की पहचान करें और स्पेयर पार्ट्स सूची से सत्यापित करें।

Q2: क्या A20B-2902-0020 का परीक्षण सीएनसी के बाहर किया जा सकता है?

DRAM मॉड्यूल को एक्सेस करने के लिए होस्ट सिस्टम से विशिष्ट पते, डेटा और नियंत्रण संकेतों की आवश्यकता होती है - उन्हें सरल निरंतरता या प्रतिरोध माप के साथ परीक्षण नहीं किया जा सकता है। इन-सर्किट परीक्षण (सीएनसी संचालित के साथ सीएनसी में स्थापित) मानक विधि है। एक ज्ञात-अच्छे प्रतिस्थापन मॉड्यूल को प्रतिस्थापित करना और यह देखना कि सीएनसी बूट विफलता हल हो गई है या नहीं, सबसे व्यावहारिक निदान दृष्टिकोण है।

Q3: क्या A20B-2902-0020 को बदलने से संग्रहीत सीएनसी पैरामीटर या प्रोग्राम प्रभावित होते हैं?

नहीं, DRAM अस्थिर है - इसकी सामग्री बिजली बंद होने पर भी नष्ट हो जाती है। सीएनसी पैरामीटर एसआरएएम (बैटरी-समर्थित, अलग मॉड्यूल) में संग्रहीत होते हैं; सीएनसी प्रोग्राम SRAM या FROM में संग्रहीत होते हैं। DRAM मॉड्यूल को बदलने से किसी भी गैर-वाष्पशील भंडारण की सामग्री प्रभावित नहीं होती है। प्रतिस्थापन फिट करने के बाद, सीएनसी सामान्य रूप से बूट होता है और सिस्टम सॉफ़्टवेयर को FROM से नए मॉड्यूल में पुनः लोड करता है।

Q4: सीएनसी अनुप्रयोगों में DRAM मॉड्यूल के विफल होने का क्या कारण है?

सामान्य कारण: सोल्डर जोड़ों पर थर्मल साइकलिंग थकान (बार-बार पावर-ऑन हीटिंग और पावर-ऑफ कूलिंग उपयोग के वर्षों में सोल्डर कनेक्शन को कमजोर कर देता है); पिछले रखरखाव के दौरान असुरक्षित संचालन से इलेक्ट्रोस्टैटिक क्षति; बिजली आपूर्ति वोल्टेज क्षणिक जो DRAM के आंतरिक जंक्शन वोल्टेज पर दबाव डालते हैं; और पुराने मॉड्यूल में सामान्य घटक की उम्र बढ़ना जो एक दशक या उससे अधिक समय से सेवा में हैं।

Q5: CNC के मेमोरी सिस्टम में 4MB DRAM SRAM से किस प्रकार भिन्न है?

DRAM (A20B-2902-0020): तेज़, उच्च क्षमता वाली अस्थिर कार्यशील मेमोरी। बिजली बंद होने पर सामग्री नष्ट हो गई। संचालित होने पर डेटा बनाए रखने के लिए निरंतर ताज़ा चक्र की आवश्यकता होती है। कामकाजी माहौल के लिए 4एमबी क्षमता।

SRAM: धीमी, कम क्षमता वाली, बैटरी समर्थित गैर-वाष्पशील मेमोरी। बिजली बंद होने पर (लिथियम बैटरी के माध्यम से) सामग्री को बरकरार रखता है। मापदंडों और कार्यक्रमों को संग्रहीत करता है। SRAM को बदलने के लिए बैकअप से डेटा रीस्टोर की आवश्यकता होती है; DRAM को प्रतिस्थापित करना नहीं है।
