| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1212-0221 |

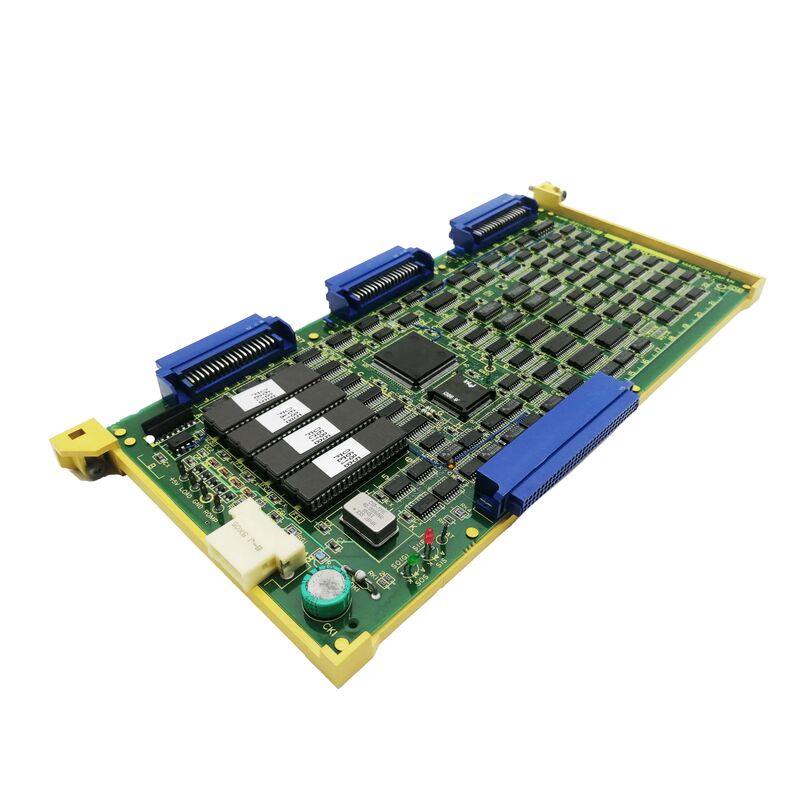

A16B-1212-0221 FANUC सीरीज 0-C सीएनसी के लिए "I/O कार्ड C6" है। श्रृंखला 0-सी हार्डवेयर संदर्भ तालिका पुष्टि करती है: "A16B-1212-0221 (OLD) I/O कार्ड C6 / A16B-2203-0111 (नया) A16B-1212-0221 की जगह लेता है।" FANUC की श्रृंखला 0-सी आर्किटेक्चर में, I/O कार्ड PMC के लैडर प्रोग्राम और मशीन टूल के भौतिक I/O सिग्नल - स्विच, सोलनॉइड, लैंप, रिले और अन्य मशीन-स्तरीय विद्युत उपकरणों के बीच इंटरफ़ेस के रूप में कार्य करते हैं। "C6" पदनाम श्रृंखला 0-CI/O कार्ड परिवार के भीतर एक विशिष्ट I/O कार्ड कॉन्फ़िगरेशन की पहचान करता है।
| पैरामीटर | कीमत |
|---|---|
| पद का नाम | आई/ओ कार्ड सी6 |
| अनुकूल | सीरीज 0-सी सीएनसी |
| द्वारा अधिक्रमण किया गया | ए16बी-2203-0111 |
| पुरानी विशिष्टता | ए16बी-1212-0221 |
| शृंखला | ए16बी-1212 |
I/O कार्ड C6, I/O लिंक सीरियल बस के माध्यम से सीरीज 0-C के PMC (प्रोग्रामेबल मशीन कंट्रोलर) से जुड़ता है। प्रत्येक I/O कार्ड प्रदान करता है:इनपुट स्कैन:पीएमसी प्रत्येक पीएमसी स्कैन चक्र पर आई/ओ कार्ड से प्रत्येक भौतिक इनपुट - पुशबटन, लिमिट स्विच, प्रॉक्सिमिटी सेंसर - की स्थिति को पढ़ता है। कार्ड मशीन के 24VDC सिग्नल स्तर को PMC के आंतरिक तर्क प्रतिनिधित्व में परिवर्तित करता है।
आउटपुट ड्राइव:पीएमसी अपने आउटपुट कमांड - कूलेंट ऑन/ऑफ, टूल चेंजर इंडेक्स, डोर लॉक, अलार्म लैंप - को आई/ओ कार्ड के आउटपुट रजिस्टर में लिखता है। कार्ड मशीन के एक्चुएटर्स तक संबंधित 24VDC आउटपुट सिग्नल चलाता है। जब I/O कार्ड C6 विफल हो जाता है, तो PMC मशीन के साथ संचार नहीं कर पाता है I/O अपनी सेवाओं को संकेत देता है - मशीन ऑपरेटर आदेशों का जवाब देना बंद कर देती है और PMC I/O लिंक संचार अलार्म उत्पन्न करता है।
श्रृंखला 0-सी सीएनसी I/O संचार दोष:एक FANUC सीरीज 0-C सीएनसी विशिष्ट I/O लिंक संचार समूहों के लिए PMC अलार्म विकसित करता है। मशीन के कार्य (शीतलक, हाइड्रोलिक्स, ऑपरेटर पैनल) प्रतिक्रिया देना बंद कर देते हैं। A16B-1212-0221 की पहचान की गई है। A16B-1212-0221 या A16B-2203-0111 के साथ प्रतिस्थापन I/O संचार को पुनर्स्थापित करता है।0-सी सीएनसी आई/ओ कार्ड स्टॉक
प्रतिस्थापन:श्रृंखला 0-सी सीएनसी को बनाए रखने वाली एक सुविधा A16B-2203-0111 (नई विशिष्टता) को अपने मानक स्पेयर के रूप में रखती है, लेकिन समान I/O कार्ड C6 स्थिति के लिए A16B-1212-0221 अधिशेष इकाइयों को भी स्वीकार करती है।
Q1: क्या A16B-2203-0111 श्रृंखला 0-C सीएनसी में सीधे A16B-1212-0221 को प्रतिस्थापित कर सकता है?
हाँ। A16B-2203-0111, A16B-1212-0221 (I/O कार्ड C6) के लिए आधिकारिक "नया" प्रतिस्थापन के रूप में। नए स्पेसिफिकेशन बोर्ड को उसी सीएनसी स्लॉट स्थिति में पुराने स्पेसिफिकेशन के लिए डायरेक्ट-फिट प्रतिस्थापन के रूप में डिज़ाइन किया गया है।
Q2: I/O कार्ड C5 (A16B-1212-0222), C6 (A16B-1212-0221), और C7 (A16B-1212-0220) के बीच क्या अंतर है?
C5, C6, और C7 पदनाम श्रृंखला 0-CI/O कार्ड परिवार के भीतर विभिन्न I/O क्षमता या पता कॉन्फ़िगरेशन वेरिएंट की पहचान करते हैं। प्रत्येक वैरिएंट एक विशिष्ट संख्या में I/O अंक या एक विशिष्ट I/O लिंक पता श्रेणी प्रदान करता है। लागू संस्करण विशिष्ट मशीन टूल कॉन्फ़िगरेशन और वायरिंग योजना द्वारा निर्धारित किया जाता है।
Q3: क्या I/O कार्ड C6 पदनाम मशीन I/O गिनती से संबंधित है?
FANUC की श्रृंखला 0-CI/O कार्ड नामकरण में "C" उपसर्ग और संख्या प्लेटफ़ॉर्म के I/O आर्किटेक्चर के भीतर I/O कार्ड प्रकार की पहचान करती है। प्रत्येक सी-प्रकार संस्करण (सी5, सी6, सी7) एक परिभाषित I/O बिंदु पूरक प्रदान करता है। C7 वैरिएंट (A16B-1212-0220) FANUC सीरीज 0-C सिस्टम आरेखों में सबसे अधिक संदर्भित है - C5 और C6 विभिन्न I/O कॉन्फ़िगरेशन वाली मशीनों की सेवा करते हैं।
Q4: क्या A16B-1212-0221 को बदलने के लिए PMC पैरामीटर परिवर्तन की आवश्यकता है?
नहीं, पीएमसी पैरामीटर और I/O लिंक एड्रेस कॉन्फ़िगरेशन सीएनसी की मुख्य मेमोरी में संग्रहीत हैं - I/O कार्ड में नहीं। प्रतिस्थापन फिट करने के बाद, पीएमसी मौजूदा कॉन्फ़िगरेशन का उपयोग करके नए कार्ड के साथ I/O लिंक संचार को फिर से स्थापित करता है।
